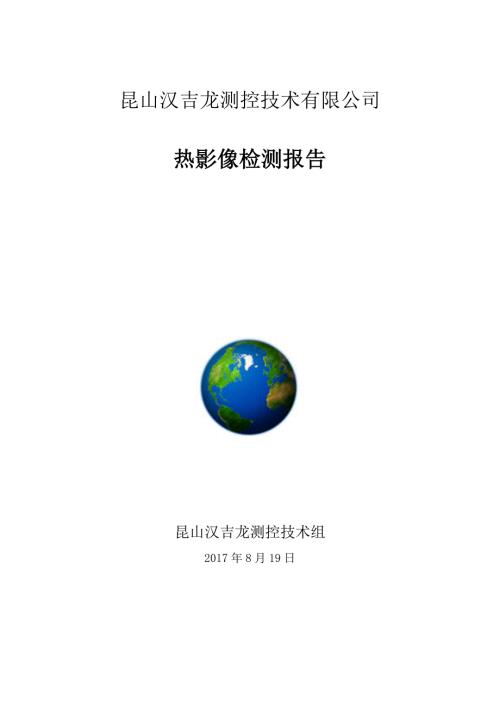

1、昆山汉吉龙测控技术有限公司热影像检测报告昆山汉吉龙测控技术组2017年8月19日 目录 检测结果1.低压配电柜 进线铜牌 正常2低压配电柜 进线铜牌 正常3.低压配电柜 进线铜牌 正常4.高压室 进线瓷瓶端口 正常5. 高压线缆架高压线架正常6 低压控制柜空压机空气开关 正常7.低压控制柜空压机电缆正常8.空压机房空压机机头部分正常9.总装车间低压铝排接线端子正常10.总装车间低压铝排接线端子正常11.总装车间低压铝排接线端子正常12.变压器需要检查确认区域低压配电柜设备名称进线铜牌检测时间2017年8月16日检测结果正常热红外图像铜牌的温度（最高温度34）区域低压配电柜设备名称进线铜牌检测时
2、间2017年8月16日检测结果正常热红外图像进线铜牌的温度（区域最高温度33.2）区域低压配电柜设备名称进线铜牌检测时间2017年8月16日检测结果正常热红外图像进线铜牌的温度（最高温度33）区域高压室设备名称进线瓷瓶端口检测时间2017年8月16日检测结果正常热红外图像进线瓷瓶端口的温度（最高温度41.1）区域高压线缆架设备名称高压线架检测时间2017年8月16日检测结果正常热红外图像高压线架的温度（最高温度32.8）区域低压控制柜设备名称空压机空气开关检测时间2017年8月16日检测结果正常热红外图像空压机空气开关的温度（最高温度73.4区域低压控制柜设备名称空压机电缆检测时间2017年8
3、月16日检测结果正常热红外图像空压机电缆的温度（最高温度49.1区域空压机房设备名称空压机机头部分检测时间2017年8月16日检测结果正常热红外图像空压机机头的温度分布情况（最高温度82.3区域总装车间设备名称低压铝排接线端子检测时间2017年8月16日检测结果正常热红外图像总装车间低压铝排接线端子的温度分布情况（最高温度49.5区域总装车间设备名称低压铝排接线端子检测时间2017年8月16日检测结果正常热红外图像总装车间低压铝排接线端子的温度分布情况（最高温度38.2区域变压器设备名称变压器检测时间2017年8月16日检测结果较高热红外图像变压器铜牌温度总装车间设备名称低压铝排接线端子总装车
4、间检测时间2017年8月16日检测结果正常热红外图像总装车间低压铝排接线端子的温度分布情况（最高温度33.2红外热成像技术热成像技术是利用热感应照相机的红外线成像技术。热感应照相机可生成热而不是光的图像，它可以测量红外（IR）能量，并将数据转换成相应的温度图像。红外热像仪与红外点温仪的差别红外点温仪采用红外辐射的原理进行温度检测，其在液晶显示屏上可实时显示一个温度值，红外点温仪多应用在PDM领域，也有部分使用在研发及技术部门。红外点温仪相比热像仪有以下的劣势：A 无法进行目标整体温度分布的分析，检测效率低B 无法检测较小的目标C 容易漏检电气检测通常的检测部件 温度异常点产生的主要原因 三相设
5、备 负载不平衡 电缆连接过载/过电压 变压器接头松动或者氧化导致电阻增大 保险丝盒 绝缘开裂 绝缘器部件故障 电容器配线错误 断路器 谐波 继电器/开关 UPS电源 以下简单介绍下使用案例：应用点：变压器冷却循环应用点：压指弹簧及油枕 中间触头压指弹簧压接不良 应用点：电气连接电缆连接点松动是导致过热故障发生的重要原因之一。一般连接点超过70，或高于环境温度30，即认为有隐患存在。 接头氧化腐蚀或连接过紧同样会造成高温点。 应用点：三相接线排在正常负载下，若最大温差超过20%，则预示可能有隐患存在应用点： 35KV氧化锌避雷器充油套管冷却不良 35KV氧化锌避雷器绝缘老化 应用点：管道检测红外热像仪可以方便地查看管道的保温隔热层有无损坏，或是否有泄漏的隐患。应用点：内衬脱落检测 内衬的脱落不仅对能源利用是极大的浪费，同时更可能成为事故的源头。还有许许多多的应用场景，只要是对所需测量的物体温度分布情况，做了解的应用下，都需要红外热像仪拍红外热图后上传至分析软件，进行分析处理。
