    结构力学课后习题答案重庆大学.doc

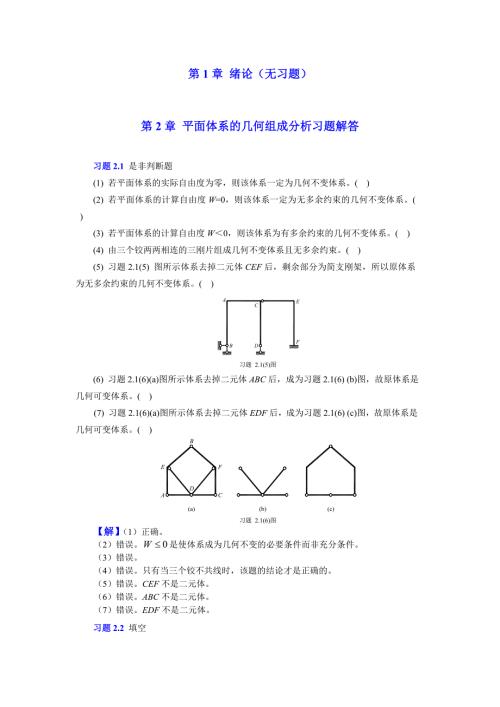

    1、第1章 绪论(无习题)第2章 平面体系的几何组成分析习题解答 习题2.1 是非判断题 (1) 若平面体系的实际自由度为零,则该体系一定为几何不变体系。( ) (2) 若平面体系的计算自由度W=0,则该体系一定为无多余约束的几何不变体系。( ) (3) 若平面体系的计算自由度W0,则该体系为有多余约束的几何不变体系。( ) (4) 由三个铰两两相连的三刚片组成几何不变体系且无多余约束。( ) (5) 习题2.1(5) 图所示体系去掉二元体CEF后,剩余部分为简支刚架,所以原体系为无多余约束的几何不变体系。( ) 习题 2.1(5)图 (6) 习题2.1(6)(a)图所示体系去掉二元体ABC后,成

    2、为习题2.1(6) (b)图,故原体系是几何可变体系。( )(7) 习题2.1(6)(a)图所示体系去掉二元体EDF后,成为习题2.1(6) (c)图,故原体系是几何可变体系。( ) 习题 2.1(6)图【解】(1)正确。(2)错误。是使体系成为几何不变的必要条件而非充分条件。(3)错误。(4)错误。只有当三个铰不共线时,该题的结论才是正确的。(5)错误。CEF不是二元体。(6)错误。ABC不是二元体。(7)错误。EDF不是二元体。 习题2.2 填空(1) 习题2.2(1)图所示体系为_体系。 习题2.2(1)图(2) 习题2.2(2)图所示体系为_体系。 习题 2-2(2)图(3) 习题2.

    3、2(3)图所示4个体系的多余约束数目分别为_、_、_、_。 习题 2.2(3)图(4) 习题2.2(4)图所示体系的多余约束个数为_。 习题 2.2(4)图(5) 习题2.2(5)图所示体系的多余约束个数为_。 习题 2.2(5)图(6) 习题2.2(6)图所示体系为_体系,有_个多余约束。 习题 2.2(6)图(7) 习题2.2(7)图所示体系为_体系,有_个多余约束。 习题 2.2(7)图【解】(1)几何不变且无多余约束。左右两边L形杆及地面分别作为三个刚片。(2)几何常变。中间三铰刚架与地面构成一个刚片,其与左边倒L形刚片之间只有两根链杆相联,缺少一个约束。(3)0、1、2、3。最后一个

    4、封闭的圆环(或框)内部有3个多余约束。(4)4。上层可看作二元体去掉,下层多余两个铰。(5)3。下层(包括地面)几何不变,为一个刚片;与上层刚片之间用三个铰相联,多余3个约束。(6)内部几何不变、0。将左上角水平杆、右上角铰接三角形和下部铰接三角形分别作为刚片,根据三刚片规则分析。(7)内部几何不变、3。外围封闭的正方形框为有3个多余约束的刚片;内部铰接四边形可选一对平行的对边看作两个刚片;根据三刚片规则即可分析。 习题2.3 对习题2.3图所示各体系进行几何组成分析。 习题2.3图 【解】(1)如习题解2.3(a)图所示,刚片AB与刚片I由铰A和支杆相联组成几何不变的部分;再与刚片BC由铰B

    5、和支杆相联,故原体系几何不变且无多余约束。习题解2.3(a)图(2)刚片、由不共线三铰A、B、(,)两两相联,组成几何不变的部分,如习题解2.3(b)图所示。在此部分上添加二元体C-D-E,故原体系几何不变且无多余约束。习题解2.3(b)图(3)如习题解2.3(c)图所示,将左、右两端的折形刚片看成两根链杆,则刚片、由不共线三铰(,)、(,)、(,)两两相联,故体系几何不变且无多余约束。 习题解2.3(c)图(4)如习题解2.3(d)图所示,刚片、由不共线的三铰两两相联,形成大刚片;该大刚片与地基之间由4根支杆相连,有一个多余约束。故原体系为有一个多余约束的几何不变体系。习题解2.3(d)图(

    6、5)如习题解2.3(e)图所示,刚片、组成几何不变且无多余约束的体系,为一个大刚片;该大刚片与地基之间由平行的三根杆、相联,故原体系几何瞬变。习题解2.3(e)图(6)如习题解2.3(f)图所示,由三刚片规则可知,刚片、及地基组成几何不变且无多余约束的体系,设为扩大的地基。刚片ABC与扩大的地基由杆和铰C相联;刚片CD与扩大的地基由杆和铰C相联。故原体系几何不变且无多余约束。习题解2.3(f)图(7)如习题解2.3(g)图所示,上部体系与地面之间只有3根支杆相联,可以仅分析上部体系。去掉二元体1,刚片、由铰A和不过铰A的链杆相联,故原体系几何不变且无多余约束。习题解2.3(g)图(8)只分析上

    7、部体系,如习题解2.3(h)图所示。去掉二元体1、2,刚片、由4根链杆、和相联,多余一约束。故原体系几何不变且有一个多余约束。 习题解2.3(h)图(9)刚片、由不共线三铰A、B、C组成无多余约束的几何不变部分,该部分再与地基由共点三支杆、相联,故原体系为几何瞬变体系,如习题解2.3(i)图所示。习题解2.3(i)图(10)刚片、由共线三铰两两相连,故体系几何瞬变,如习题解2-3(j)图所示。习题解2.3(j)图(11)该铰接体系中,结点数j=8,链杆(含支杆)数b=15 ,则计算自由度故体系几何常变。(12)本题中,可将地基视作一根连接刚片和的链杆。刚片、由共线的三个铰两两相联,如习题解2.

    8、3(l)图所示。故原体系几何瞬变。习题解2.3(l)图第3章 静定结构的内力分析习题解答习题3.1 是非判断题 (1) 在使用内力图特征绘制某受弯杆段的弯矩图时,必须先求出该杆段两端的端弯矩。( )(2) 区段叠加法仅适用于弯矩图的绘制,不适用于剪力图的绘制。( )(3) 多跨静定梁在附属部分受竖向荷载作用时,必会引起基本部分的内力。( )(4) 习题3.1(4)图所示多跨静定梁中,CDE和EF部分均为附属部分。( )习题3.1(4)图 (5) 三铰拱的水平推力不仅与三个铰的位置有关,还与拱轴线的形状有关。( ) (6) 所谓合理拱轴线,是指在任意荷载作用下都能使拱处于无弯矩状态的轴线。 (

    9、 (7) 改变荷载值的大小,三铰拱的合理拱轴线形状也将发生改变。 ( ) (8) 利用结点法求解桁架结构时,可从任意结点开始。 ( )【解】(1)正确;(2)错误;(3)正确;(4)正确;EF为第二层次附属部分,CDE为第一层次附属部分;(5)错误。从公式可知,三铰拱的水平推力与拱轴线的形状无关;(6)错误。荷载发生改变时,合理拱轴线将发生变化;(7)错误。合理拱轴线与荷载大小无关;(8)错误。一般从仅包含两个未知轴力的结点开始。习题3.2 填空(1)习题3.2(1)图所示受荷的多跨静定梁,其定向联系C所传递的弯矩MC的大小为_;截面B的弯矩大小为_,_侧受拉。习题3.2(1)图(2) 习题

    10、3.2(2)图所示风载作用下的悬臂刚架,其梁端弯矩MAB=_kNm,_侧受拉;左柱B截面弯矩MB=_kNm,_侧受拉。习题3.2(2)图 (3) 习题3.2(3)图所示三铰拱的水平推力FH等于 。习题3.2(3)图(4) 习题3.2(4)图所示桁架中有 根零杆。习题3.2(4)图【解】(1)MC = 0;MC = FPl,上侧受拉。CDE部分在该荷载作用下自平衡;(2)MAB=288kNm,左侧受拉;MB=32kNm,右侧受拉;(3)FP/2;(4)11(仅竖向杆件中有轴力,其余均为零杆)。习题3.3 作习题3.3图所示单跨静定梁的M图和图。 (a) (b) (c) (d) (e) (f)习题

    11、3.3图【解】 M图 (单位:kNm) FQ图(单位:kN)(a) M图 FQ图(b) M图 FQ图 (c) M图 FQ图(d) M图 FQ图(e) M图 (单位:kNm) FQ图(单位:kN)(f) 习题3.4 作习题3.4图所示单跨静定梁的内力图。 (a) (b) (c) (d)习题3.4图【解】 M图 (单位:kNm) FQ图(单位:kN)(a) M图 (单位:kNm) FQ图(单位:kN)(b) M图 (单位:kNm) FQ图(单位:kN)(c) M图 (单位:kNm) FQ图(单位:kN) (d)习题3.5 作习题3.5图所示斜梁的内力图。习题3.5图【解】 M图 (单位:kNm)

    12、FQ图(单位:kN) FN图(单位:kN)习题3.6 作习题3.6图所示多跨梁的内力图。(a)(b)(c)(d)习题3.6图【解】M图 (单位:kNm) FQ图(单位:kN)(a)M图 (单位:kNm) FQ图(单位:kN)(b)M图(单位:kNm)FQ图(单位:kN)(c)M图(单位:kNm)FQ图(单位:kN)(d)习题3.7 改正习题3.7图所示刚架的弯矩图中的错误部分。 (a) (b) (c) (d) (e) (f)习题3.7图【解】(a) (b) (c)(d) (e) (f)习题3.8 作习题3.8图所示刚架的内力图。 (a) (b) (c) (d) (e) (f)习题3.8图【解】

    13、M图 (单位:kNm) FQ图(单位:kN) FN图(单位:kN) (a)M图 (单位:kNm) FQ图(单位:kN) FN图(单位:kN) (b)M图 (单位:kNm) FQ图(单位:kN) FN图(单位:kN) (c)M图 FQ图 FN图(d)M图 (单位:kNm) FQ图(单位:kN) FN图(单位:kN) (e)M图 FQ图 FN图 (f)习题3.9 作习题3.9图所示刚架的弯矩图。 (a) (b) (c) (d) (e) (f) (g) (h) (i)习题3.9图【解】 (a) (b) (单位:kNm) (c)(单位:kNm) (d) (e) (f)(单位:kNm) (g) (单位:

    14、kNm) (h) (i) (单位:kNm)习题3.10 试用结点法求习题3.10图所示桁架杆件的轴力。 (a) (b)习题3.10图【解】(1)提示:根据零杆判别法则有:;根据等力杆判别法则有:。然后分别对结点2、3、5列力平衡方程,即可求解全部杆件的内力。(2)提示:根据零杆判别法则有:;根据等力杆判别法则有:;。然后取结点4、5列力平衡方程,即可求解全部杆件的内力。习题3.11 判断习题3.11图所示桁架结构的零杆。 (a) (b)(c) 习题3.11图【解】 (a) (b)(c) 提示:(c)题需先求出支座反力后,截取.截面以右为隔离体,由,可得,然后再进行零杆判断。习题3.12 用截面

    15、法求解习题3.12图所示桁架指定杆件的轴力。 (a) (b) (c) (d)习题3.12图【解】(1) ;提示:截取.截面可得到、;根据零杆判断法则,杆26、杆36为零杆,则通过截取.截面可得到。(2) ;提示:截取.截面可得到;由结点1可知;截取.截面,取圆圈以内为脱离体,对2点取矩,则。(3) ;提示:先计算支座反力。取.截面以左为脱离体,由,得;由,得;再取结点A为脱离体,由,得。(4) ;提示:先计算支座反力。取.截面以左为脱离体,将移动到2点,再分解为x、y的分力,由,得,则;取.截面以左为脱离体,由,得,则;取.截面以右为脱离体,注意由结点4可知,再由,得。习题3.13 选择适当方

    16、法求解习题3.13图所示桁架指定杆件的轴力。 (a) (b) (c) (d) (e) (f) (g) (h)习题3.13图【解】(1) ;。提示:由,可得。则根据零杆判别原则,可知。根据结点5和结点2的构造可知,再根据结点3的受力可知。(2) ;。提示:先计算支座反力。取.截面以左为脱离体,由,可得;取B结点为脱离体,由,得;由,可得;取.截面以右为脱离体,由,可得。(3) ;。提示:先计算支座反力。取.截面以左为脱离体,由,可得;由,可得;由,可得;取结点3为脱离体,由,可得;取结点A为脱离体,由,可得。注意。(4) ;。提示:先计算支座反力。取.截面以上为脱离体,由,可得;取.截面以右为脱

    17、离体,由,可得;取.截面以右为脱离体,注意由结点B可知,再由,得。(5) ;。提示:根据求得的支反力可知结构的受力具有对称性,且结点A为K形结点,故可判别零杆如下图所示。再取结点B为脱离体,由,可得;由,可得。(6) ;。提示:原结构可分为以下两种情况的叠加。对于状态1,由对称性可知,则根据零杆判别法则可知。取.截面以右为脱离体,由,可得;根据E、D结点的构造,根据零杆判别法则,可得。对于状态2,根据零杆判别法则和等力杆判别法则,易得到:;。将状态1和状态2各杆的力相加,则可得到最终答案。 状态1 状态2(7) ;。提示:先计算支座反力。取.截面以右为脱离体,将移动到B点,再分解为x、y的分力

    18、由,可得,则;根据结点B的构造和受力,可得;取结点C为脱离体,可得。(8) ;。提示:根据整体平衡条件,可得;则该结构可视为对称结构承受对称荷载作用,而结点D为K形结点,则可得;根据E、C结点进一步可判断零杆如下图所示。取结点F为脱离体,由,可得;由,可得。习题3.14求解习题3.14图所示组合结构链杆的轴力并绘制梁式杆的内力图。 (a) (b) (c) 习题3.14图【解】(1)提示:首先计算支反力。再沿铰C和FG杆将原结构切开,取某部分为脱离体,可计算得到,然后取结点F为脱离体,可计算得到和,最后取ABC为脱离体可求得和铰C传递的剪力。M图 (单位:kNm)FQ图(单位:kN)FN图(单

    19、位:kN)(2) 提示:取DEF为脱离体,由,可得;由,可得;由,可得。M图 FQ图 FN图(3) 提示:由整体平衡,可得,则原结构可化为以下状态1和状态2的叠加。对于状态1,利用对称性可知铰结点传递的剪力为0,即,然后取ABC为隔离体,由,可得;取F结点为隔离体,可得,然后考虑到对称性并对整体结构列方程,可得。对于状态2,利用对称性并考虑结点F的构造和受力,可得;然后取ABC为隔离体,由,可得;则根据对称性,可知。最后将两种状态叠加即可得到最终结果。状态1 状态2M图 FQ图 FN图习题3.15求习题3.15图所示三铰拱支反力和指定截面K的内力。已知轴线方程。习题3.15图【解】;习题3.1

    20、6求习题3.16(a)图所示三铰拱支反力和(b)图中拉杆内力。 (a) (b)习题3.16图【解】 (1) ;结构和荷载具有对称性,则、等于半个拱荷载的竖向分量: 再取左半拱为隔离体,由,可得,则(2) ;习题3.17 求习题3.17图所示三铰拱的合理拱轴线方程,并绘出合理拱轴线图形。习题3.17图【解】由公式可求得习题3.18 试求习题3.18图所示带拉杆的半圆三铰拱截面K的内力。习题3.18图【解】;提示:取下图所示脱离体进行计算。在图示坐标系下,拱轴线方程为。则截面K处切线斜率为:由AK段的平衡条件,即可求得截面K的内力。第4章 静定结构的位移计算习题解答 习题4.1 是非判断题(1)

    21、变形体虚功原理仅适用于弹性体系,不适用于非弹性体系。()(2) 虚功原理中的力状态和位移状态都是虚设的。()(3) 功的互等定理仅适用于线弹性体系,不适用于非线弹性体系。()(4) 反力互等定理仅适用于超静定结构,不适用于静定结构。()(5) 对于静定结构,有变形就一定有内力。()(6) 对于静定结构,有位移就一定有变形。()(7) 习题4.1(7)图所示体系中各杆EA相同,则两图中C点的水平位移相等。()(8) MP图,图如习题4.1(8)图所示,EI=常数。下列图乘结果是正确的: ()(9) MP图、图如习题4.1(9)图所示,下列图乘结果是正确的: ()(10) 习题4.1(10)图所示

    22、结构的两个平衡状态中,有一个为温度变化,此时功的互等定理不成立。() 习题 4.1(7)图 习题 4.1(8)图 习题 4.1(9)图 习题 4.1(10)图【解】(1)错误。变形体虚功原理适用于弹性和非弹性的所有体系。(2)错误。只有一个状态是虚设的。(3)正确。(4)错误。反力互等定理适用于线弹性的静定和超静定结构。(5)错误。譬如静定结构在温度变化作用下,有变形但没有内力。(6)错误。譬如静定结构在支座移动作用下,有位移但没有变形。(7)正确。由桁架的位移计算公式可知。(8)错误。由于取的图为折线图,应分段图乘。(9)正确。(10)正确。 习题4.2 填空题(1) 习题4.2(1)图所示

    23、刚架,由于支座B下沉D所引起D点的水平位移DDH=_。(2) 虚功原理有两种不同的应用形式,即_原理和_原理。其中,用于求位移的是_原理。(3) 用单位荷载法计算位移时,虚拟状态中所加的荷载应是与所求广义位移相应的_。(4) 图乘法的应用条件是:_且MP与图中至少有一个为直线图形。(5) 已知刚架在荷载作用下的MP图如习题4.2(5)图所示,曲线为二次抛物线,横梁的抗弯刚度为2EI,竖杆为EI,则横梁中点K的竖向位移为_。(6) 习题4.2(6)图所示拱中拉杆AB比原设计长度短了1.5cm,由此引起C点的竖向位移为_;引起支座A的水平反力为_。(7) 习题4.2(7)图所示结构,当C点有FP=

    24、1()作用时,D点竖向位移等于D (),当E点有图示荷载作用时,C点的竖向位移为_。(8) 习题4.2(8)图(a)所示连续梁支座B的反力为,则该连续梁在支座B下沉DB=1时(如图(b)所示),D点的竖向位移=_。 习题 4.2(1)图 习题 4.2(5)图 习题 4.2(6)图 习题 4.2(7)图习题 4.2(8)图【解】(1)。根据公式计算。(2)虚位移、虚力;虚力 。(3)广义单位力。(4)EI为常数的直线杆。(5)。先在K点加单位力并绘图,然后利用图乘法公式计算。(6);0。C点的竖向位移用公式计算;制造误差不会引起静定结构产生反力和内力。(7)。由位移互等定理可知,C点作用单位力时

    25、E点沿M方向的位移为。则E点作用单位力M=1时,C点产生的位移为。(8)。对(a)、(b)两个图示状态,应用功的互等定理可得结果。习题4.3 分别用积分法和图乘法求习题4.3图所示各指定位移DCV。EI为常数。【解】1)求DCV 习题4.3(1)图(1) 积分法绘MP图,如习题4.3(1)(b)图所示。在C点加竖向单位力FP=1,并绘图如习题4.3(1)(c)图所示。由于该两个弯矩图对称,可计算一半,再将结果乘以2。AC段弯矩为,则(2) 图乘法2)求DCV 习题4.3(2)图(1) 积分法绘MP图,如习题4.3(2)(b)图所示。在C点加竖向单位力并绘图,如习题4.3(2)(c)图所示。以

    26、C点为坐标原点,x轴向左为正,求得AC段(0x2)弯矩为,则(2) 图乘法由计算位移的图乘法公式,得 3)求DCV 习题4.3(3)图(1) 积分法绘MP图,如习题4.3(3)(b)图所示。在C点加竖向单位力并绘图,如习题4.3(3)(c)图所示。根据图中的坐标系,两杆的弯矩(按下侧受拉求)分别为AB杆,CB杆,则(2)图乘法 4)求jA 习题4.3(4)图(1)积分法绘MP图,如习题4.3(4)(b)图所示。在A点加单位力偶并绘图,如习题4.3(4)(c)图所示。以A为坐标原点,x轴向右为正,弯矩表达式(以下侧受拉为正)为,则( )(2) 图乘法由计算位移的图乘法公式,得 ( )习题4.4

    27、分别用积分法和图乘法求习题4.4(a)图所示刚架C点的水平位移DCH。已知EI=常数。习题4.4图【解】1)积分法、图分别如习题 4.4(b)、(c)图所示,建立坐标系如(c)图所示。各杆的弯矩用x表示,分别为CD杆,AB杆,代入公式计算,得2)图乘法习题4.5习题4.5(a)图所示桁架各杆截面均为A=210-3m2,E=2.1108kN/m2,FP=30kN,d=2m。试求C点的竖向位移。 习题 4.5图【解】绘图,如习题4.5(b)图所示。在C点加竖向单位力,并绘图,如习题4.5(c)图所示。由桁架的位移计算公式,求得习题4.6 分别用图乘法计算习题4.3和习题4.4中各位移。(见以上各题

    28、习题4.7 用图乘法求习题4.7(1)、(2)、(3)、(4)图所示各结构的指定位移。EI为常数。【解】1)求 习题 4.7(1)图绘图,如习题4.7(1)(b)图所示;在C点加竖向单位力,并绘图,如习题4.7(1)(c)图所示。由计算位移的图乘法公式,得2)求jD习题 4.7(2)图绘和图,分别如习题4.7(2)(b)、(c)图所示。由计算位移的图乘法公式,得( )3)求A、B两截面的相对转角jAB习题 4.7(3)图绘和图,分别如习题4.7(3)(b)、(c)图所示。由计算位移的图乘法公式,得( )4)求C、D两点间的相对线位移及铰C左右两侧截面C1、C2之间的相对转角习题 4.7(4)

    29、图绘图,如习题4.7(4)(b)图所示。分别加一对单位力和单位力偶,并绘图,如习题4.7(4)(c)、(d)图所示。由计算位移的图乘法公式,得( )习题4.8 求习题4.8(a)图所示刚架A、B两点间水平相对位移,并勾绘变形曲线。已知EI=常数。 习题 4.8图【解】绘和图,分别如习题4.8(b)、(c)图所示。则变形曲线如习题4.8(d)图所示,需注意图中A、B两点以上为直线。习题4.9 习题4.9(a)图所示梁的EI=常数,在荷载FP作用下,已测得截面B的角位移为0.001rad(顺时针),试求C点的竖向位移。习题 4.9图【解】绘图,在B点加单位力偶并绘图,分别如习题4.9(b)、(c)

    30、图所示。图乘得令,得。 下面求(在图中令即为对应之图): 习题4.10 习题4.10(a)图所示结构中,EA=4105kN,EI=2.4104kNm2。为使D点竖向位移不超过1cm,所受荷载q最大能为多少?习题 4.10图【解】绘梁杆的图、桁杆的图,如习题4.10(b) 图所示。在D点加竖向单位力,绘梁杆的图、桁杆的图,如习题4.10(c)图所示。 由组合结构的位移计算公式,求得为令,解得即q不超过时,D点竖向位移不超过1cm。习题4.11 试计算由于习题4.11(a)图所示支座移动所引起C点的竖向位移DCV及铰B两侧截面间的相对转角。习题 4.11图【解】在C点加一竖向单位力,求出支座移动处

    31、的反力,如习题4.11(b) 图所示。则 在铰B两侧截面加一对单位力偶,求出支座移动处的反力,如习题4.11(c) 图所示。则习题4.12 习题4.12(a)、(b)图所示刚架各杆为等截面,截面高度h=0.5m,a =10-5,刚架内侧温度升高了40,外侧升高了10。试求:图(a)中A、B间的水平相对线位移DAB。图(b)中的B点的水平位移DBH。习题 4.12图 【解】1)求图(a)中DAB 在A、B两点加一对单位力,绘图和图,如习题4.12(c) 图所示。按如下公式计算DAB因AC,BD杆两侧温度均升高了40,对上式无影响。其他四边代入上式计算结果相互抵消,故。2)求图(b)中的DBH 在

    32、B点加一水平单位力,绘图和图,如习题4.12(d) 图所示。习题4.13 由于制造误差,习题4.13(a)图所示桁架中HI杆长了0.8cm,CG杆短了0.6cm,试求装配后中间结点G的水平偏离值DGH。习题 4.13图 【解】在G点加一水平单位力,解出HI,CG杆的轴力,如习题4.13(b)图所示。则习题4.14 求习题4.14(a)图所示结构中B点的水平位移DBH。已知弹性支座的刚度系数k1=EI/l,k2=2EI/l3。习题 4.14图【解】(1)绘图,并求支反力,如习题4.14(b)图所示。(2)在B点加一水平单位力,绘图,并求支反力,如习题4.14(c)图所示。(3)由公式,得第5章 力法习题解答习题5.1 是非判断题(1)习题5.1(1)图所示结构,当支座A发生转动时,各杆均产生内力。() 习题5.1(1)图 习题5.1(2)图(2)习题5.1(2)图所示结构,当内外侧均升高t1时,两杆均只产生轴力。()(3)习题5.1(3)图(a)和(b)所示两结构的内力相同。()习题5.1(3)图(4)习题5.1(3)图(a)和(b)所示两结构的变形相同。()
