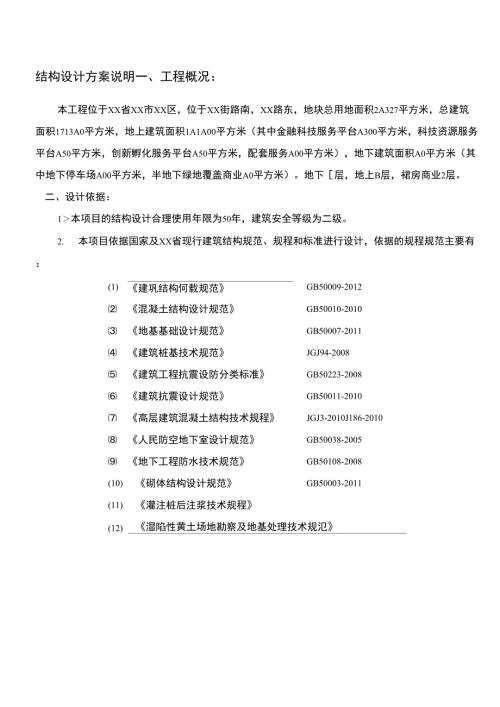

1、结构设计方案说明一、工程概况：本工程位于XX省XX市XX区，位于XX街路南，XX路东，地块总用地面积2A327平方米，总建筑面积1713A0平方米，地上建筑面积1A1A00平方米（其中金融科技服务平台A300平方米，科技资源服务平台A50平方米，创新孵化服务平台A50平方米，配套服务A00平方米），地下建筑面积A0平方米（其中地下停车场A00平方米，半地下绿地覆盖商业A0平方米）。地下层，地上B层，裙房商业2层。二、设计依据：1本项目的结构设计合理使用年限为50年，建筑安全等级为二级。2. 本项目依据国家及XX省现行建筑结构规范、规程和标准进行设计，依据的规程规范主要有：(1)建巩结构何载规范
2、GB50009-2012混凝土结构设计规范GB50010-2010地基基础设计规范GB50007-2011建筑桩基技术规范JGJ94-2008建筑工程抗震设防分类标准GB50223-2008建筑抗震设计规范GB50011-2010高层建筑混凝土结构技术规程JGJ3-2010J186-2010人民防空地下室设计规范GB50038-2005地下工程防水技术规范GB50108-2008(10)砌体结构设计规范GB50003-2011(11)灌注桩后注浆技术规程(12)湿陷性黄土场地勘察及地基处理技术规氾竖向荷载根据不同的建筑功能，楼面活荷载取值如下:建筑功能楼面活荷载建筑功能楼面活荷载办公室2.0K
3、N/m2厨房4.0KN/m2会议室2.0KN/m2健身房4.0KN/m2资料室5.0KN/m2展览厅3.50KN/m2储藏室5.0KN/m2公共大厅3.5KN/m2餐厅2.5KN/m2设备间7.0KN/m2车库8.0KN/m2消防楼梯3.5KN/m2上人屋面2.0KN/m2屋顶花园3.0KN/m2卩牛间8.0KN/m2档案室5.0KN/m23. 地震作用本项目的抗震设防烈度为8度，设计基本地震加速度值为0.20g,设计地震分组为第一组。建筑抗震设防类别为乙类。4. 风荷载本项目风荷载作用下的结构刚度和强度设计均采用200年一遇的基本风压0.45KN/m2,地面粗糙度取为B类。由于建筑单体距离较
4、为接近，确定风荷载取值时，需考虑相邻建筑干扰效应的影响。5. 其他荷载及作用基本雪压为0.40KN/m2（100年一遇），与或荷载不同时考虑。温度作用考虑计算温差+30度/-30度。地下室人防区域按照平战结合的人防设计考虑设计荷载取值。本工程人防为核5常5,甲类二等人员掩蔽所或甲类人防物资库。6. 场地条件该建设用地四面环路，交通便利，南侧为A路、北侧为AB街、东侧为B路、西侧为B路。建设用地南北长约BOm,东西约Bm,场地基本平整，无高差，适于建设。场地冻土深度Cm,最大积雪深度C0mmo最终用于设计的工程地质及水文地质情况根据本项目的场地工程勘察报告确定。三、地基基础根据本工程地基及上部结
5、构特点，拟采用桩筏基础。具体桩型可根据对周边环境的影响。沉桩可行性、工程造价比选并参考工程勘察报告建议确定。四、结构体系本工程根据建筑功能特点拟采用钢筋混凝土框架-剪力墙结构。地面以上的建筑平面布置形式较为规则。剪力墙结合上下贯通的楼梯间和隔墙位置设置，以尽量避免墙体转换。底部楼层可能有较大的建筑空间，无法避免转换时，可局部设置少量墙体转换构件。本工程框架抗震等级为一级、剪力墙抗震等级为一级。五、结构材料基础承台采用C30混凝土。地下室底板，外墙，顶板均采用C30密实防水混凝土。主楼框架柱、剪力墙采用C50-C30混凝土。普通钢筋采用HRB335钢筋(fy=300N/mm2)和HRB400钢筋(fy=360N/mm2),为节省钢材，降低结构配筋量，尽量采用高强度钢筋。主要承重钢构件采用Q345钢，次要构件可采用Q235钢。填充墙采用加气混凝土砌块或其他轻质隔墙材料，以减轻结构自重，减少梁、柱、墙、基础构件截面。六、结构分析本工程结构拟采用三维空间结构模型进行分析计算；地震作用采用振型分解反应谱法；计算机应用软件采用PKPM系列结构软件之一的SATWE三维空间分析程序进行计算,SATWE软件采用空间杆单元模拟梁、柱及支撑等杆件，用壳元模拟剪力墙。对钢结构部分拟采用SAP200、3D3S或ANSYS程序计算。
