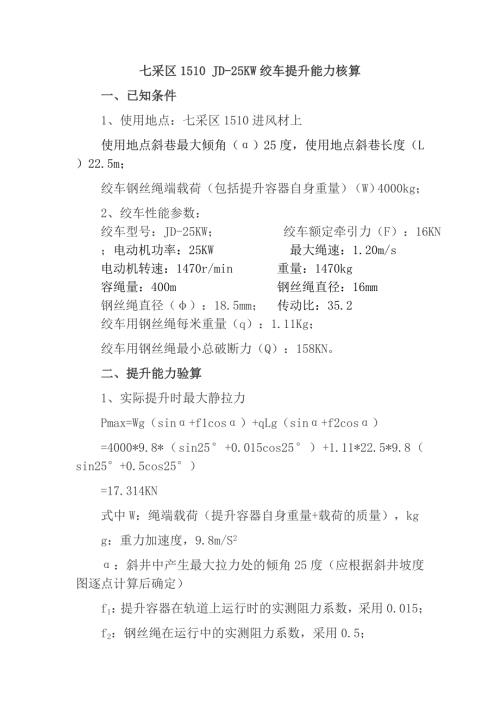

1、七采区1510 JD-25KW绞车提升能力核算一、已知条件1、使用地点：七采区1510进风材上使用地点斜巷最大倾角（）25度，使用地点斜巷长度（L）22.5m；绞车钢丝绳端载荷（包括提升容器自身重量）（W）4000kg；2、绞车性能参数：绞车型号：JD-25KW； 绞车额定牵引力（F）：16KN；电动机功率：25KW 最大绳速：1.20m/s 电动机转速：1470r/min 重量：1470kg 容绳量：400m 钢丝绳直径：16mm 钢丝绳直径（）：18.5mm； 传动比：35.2 绞车用钢丝绳每米重量（q）：1.11Kg；绞车用钢丝绳最小总破断力（Q）：158KN。二、提升能力验算1、实际提
2、升时最大静拉力Pmax=Wg（sin+f1cos）+qLg（sin+f2cos）=4000*9.8*（sin25+0.015cos25）+1.11*22.5*9.8（sin25+0.5cos25）=17.314KN式中W：绳端载荷（提升容器自身重量+载荷的质量），kgg：重力加速度，9.8m/S2：斜井中产生最大拉力处的倾角25度（应根据斜井坡度图逐点计算后确定）f1：提升容器在轨道上运行时的实测阻力系数，采用0.015；f2：钢丝绳在运行中的实测阻力系数，采用0.5；q：钢丝绳单位长度的质量，Kg/m；L：使用地点斜巷长度，m。2、钢丝绳安全系数K=Q（钢丝绳最小总破断力）/Pmax（实际提
3、升时的最大静力） =158/17.314=9.133、判断F（绞车额定牵引力）Pmax（实际提升时的最大静力）K（钢丝绳安全系数）9.136.5（提物时）4、判断结果由于绞车额定牵引力小于绞车实际提升的最大静力，所以JD-25KW绞车不能进行2个渣车的提升运输。三、绞车最大提升能力计算根据P=Wg（sin+f1cos）+qLg（sin+f2cos）公式可得提升绞车绳端载荷W=P/ g（sin+f1cos）+qLg（sin+f2cos）=16000/9.8*（sin25+0.015cos25）+1.11*22.5*9.8（sin25+0.5cos25） =3799kg所以该绞车最大绳端载荷为3799kg。
