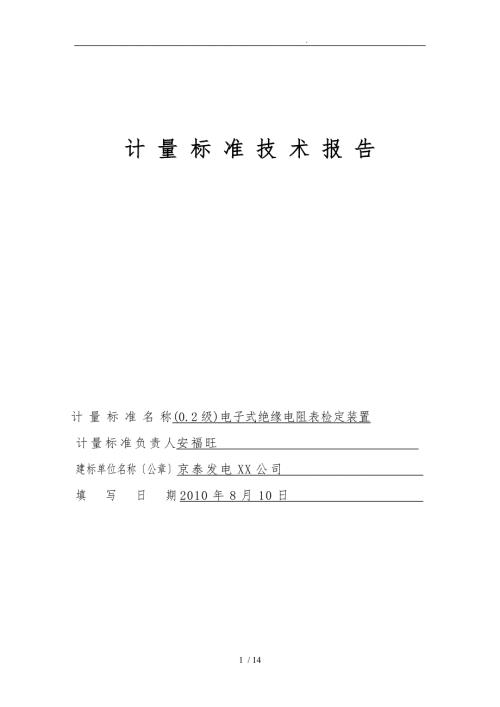

1、 . 计 量 标 准 技 术 报 告计量标准名称(0.2级)电子式绝缘电阻表检定装置计量标准负责人安福旺 建标单位名称公章京泰发电XX公司 填 写 日 期2010年8月10日 目 录 一、建立计量标准的目的(1) 二、计量标准的工作原理及其组成 (1) 三、计量标准器及主要配套设备 (2) 四、计量标准的主要技术指标 (3) 五、环境条件 (3) 六、计量标准的量值溯源和传递框图 (4) 七、计量标准的重复性试验 (5) 八、计量标准的稳定性考核 (6) 九、检定或校准结果的测量不确定度评定 (7) 十、检定或校准结果的验证 (8)十一、结论.(9)十二、附加说明 (9)一、建立计量标准的目的
2、使本单位的电子式绝缘电阻表量值在误差允许围，可追溯到行标，国家或国际计量标准。保障国家计量单位制的统一和量值传递的一致性、可靠性,确保本单位向社会出具的实验数据准确可靠，具有可比拟性。为此，建立本单位的计量标准ZX119-8兆欧表检定装置，作为本单位工作量值的依据开展对本企业0.2级及以下绝缘电阻表的检定是为保证绝缘电阻表的准确可靠。二、计量标准的工作原理及其组成本计量装置采用直接比拟法开展对0.2级及以下等级电子式兆欧表的检定。本装置主要由(ZX119-8)兆欧表检定装置组成。三、计量标准器及主要配套设备计量标准器名 称型 号测 量 围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或
3、 校准机构检定周期或复校间隔兆欧表检定装置ZX119-8电阻围0-211111.1110M电压围05kV0.2省市计量实验工厂9774电力科学研 究院一年主要配套设备四、计量标准的主要技术指标ZX119-8型兆欧表检定装置主要技术指标：1、电阻量程，10100、101K、1010K、10100K、101M、1010M、10100M、101G、110G2、电压量程：0V-5000V3、根本误差极限: 0.2、0.5、1、2、54、额定使用电压电流:50mA、20mA、10mA、3mA、2500V、5000V5、调节围：0 M-211111.1110M6、交流电流调定值准确度：0.2级7、工作电源
4、 单相220V10，50Hz2Hz8、使用环境: 温度235, 相对湿度40%RH60%RH五、环境条件序号项目要求实际情况结论1温度23523合格2湿度45RH75RH45RH合格3456六、计量标准的量值溯源和传递框图上一级计量器具本一级计量器具下一级计量器具标准名称:电子式绝 缘 电 阻 表 检 定 装 置 测量X围:0-211G 0V-5000V 准确度等级:0.2级 直流电流: 0A-20A 直流电压: 0V-1000V准确度等级:0.05级计量器具名称: 电 子 式 兆 欧 表 测量X围: (0-211 ) G 准确度等级:0.2级及以下直 接 比 较 直 接 比 较 标准名称:
5、2002数字多用表 不确定度或准确度等级 0.001级或最大允许误差 溯源单位:XX电力科学研究院七、计量标准的重复性试验计量标准的测量重复性用观测值的实验标准差S(y)来表示。 在重复标准条件下使用本计量标准装置，在短时间对稳定性好的电子式绝缘电阻表3121A (5-10)级测量围(0100000)M，取100M为试验点，编号W0243568，在室温23、湿度45RH下,进展4组每组重复10次检测，测得数据如下： 试验时测量值100M测量次数2010年8月10日2010年9月10日2010年10月10日2010年11月10日试验条件 23 45%；R=100M 23 45%；R=100M 2
6、3 45%；R=100M 23 45%；R=100M1100.0001100.0000100.0001100.00002100.0000100.0000100.0001100.00003100.0000100.0000100.0000100.00004100.0001100.0001100.0001100.00015100.0000100.0001100.0000100.00016100.0001100.0001100.0000100.00017100.0001100.0000100.0001100.00018100.0000100.0001100.0000100.00019100.00001
7、00.0000100.0000100.000010100.0000100.0000100.0000100.0001100.0000100.0000100.0000100.00010.00010.00010.00010.0001结论符合符合符合符合备注试验人员安福旺 王玮安福旺 王玮安福旺 王玮安福旺 王玮八、计量标准的稳定性考核计量标准的测量稳定性用观测值的变化量表示。变化量= 在稳定标准条件下使用本计量标准装置，在短时间对稳定性好的电子式绝缘电阻表3121A (5-10)级测量围(0100000)M，取100M为试验点，编号W0243568，在室温23、湿度45RH下,进展4组每组重复10次
8、检测，测得数据如下： 试验时测量值100M测量次数2010年8月10日2010年9月10日2010年10月10日2010年11月10日试验条件 23 45%；R=100M 23 45%；R=100M 23 45%；R=100M 23 45%；R=100M1100.0001100.0000100.0001100.00002100.0000100.0000100.0001100.00003100.0000100.0000100.0000100.00004100.0001100.0001100.0001100.00015100.0000100.0001100.0000100.00016100.000
9、1100.0001100.0000100.00017100.0001100.0000100.0001100.00018100.0000100.0001100.0000100.00019100.0000100.0000100.0000100.000010100.0000100.0000100.0000100.0001100.0000100.0000100.0000100.0001变化量0.00000.00000.0001允许变化量0.20.20.20.2结 论合格合格合格合格九、检定或校准结果的测量不确定度评定1、概述1.1 测量依据：JJG1005-2005电子式绝缘电阻表检定规程。1.2 环
10、境条件：温度23,相对湿度45%RH。1.3 测量标准：ZX119-8兆欧表检定装置， 量程：(0-211111.1110)M, 准确度等级：0.2级。1.4 被测对象：电子式绝缘电阻表3121A(5-10)级，测量围(0100000)M，编号W0243568。1.5 测量方法：调节可调高阻箱的十进盘，使绝缘电阻表的指针对准带有数字标记的刻度线即Rx，此时可调高阻箱上的读数值为RN ，可得示值与读数值之差即为电阻值示值误差。其测量方法示意框图如下。L 兆欧表GE L高阻箱 E GL2 数学模型R = Rx RN式中：R绝缘电阻表示值误差；Rx绝缘电阻表示值；RN可调高阻箱读数值。3 输入量的标
11、准不确定度评定根据数学模型，被测绝缘电阻表示值误差测量结果的不确定度取决于输入量Rx和RN的不确定度。在本篇中，以测试点100M为例，对两个输入量的标准不确定度进展评定。3.1 输入量RN的标准不确定度u(RN )的评定输入量RN 的不确定度主要由可调高阻箱误差引起的标准不确定度u(RN )，采用B类方法进展评定。可调高阻箱经检定，符合其技术指标要求。其步进值为10M的测量盘最大允许误差为0.5% ，在测量100M时其允许误差限为：0.5%100M=0.5 M,即半宽区间0.5 M，在区间可认为均匀分布，覆盖因子k取，标准不确定度为：u(RN )=0.5/ =0.29M估计u(RN )/ u(
12、RN )=0.10，那么自由度(RN )为50。3.2 输入量Rx的标准不确定度u(Rx)的评定 输入量Rx的标准不确定度u(Rx)主要是绝缘电阻表的测量不重复性引起，可以通过连续测量得到测量列，采用A类方法进展评定。可调高阻箱的调节细度，人员读数视差所引起的不确定度已包含在重复性条件下所得测量列的分散性中，故在此不另作分析。对一台绝缘电阻表，选择100M测试点，进展10次连续测量，得到测量列每次测量均重新接线，且预先将可调高阻箱置于零位单位：M12345678910实验标准差 S(y)100.0001100.0000100.0000100.0001100.0000100.0001100.00
13、01100.0000100.0000100.00000.0001R =100.0000M单次实验标准差 s = =0.0001M在重复性条件下连续测量10次，共得到3组测量列，每组测量列分别按上述方法计算得到单次实验标准差如表1所示。表1 3组实验标准差计算结果实验标准差sj(M)S1 0.0001S2 0.0001S3 0.0001合并样本标准差 sp= =0.0001M u (Rx)=sp=0.0001M自由度 (Rx)= m(n-1)=3(10-1)=274、合成标准不确定度的评定4.1 灵敏系数数学模型 R = Rx RN 灵敏系数 cRX=1cRN= -14.2 标准不确定度汇总表输
14、入量的标准不确定度汇总于表2。表2 标准不确定度汇总表标准不确定度分量u(xi)不确定度来源标准不确定度灵敏系数|c|u(xi)iu(Rx)被检表的测量不重复0.0001M10.0001M27u(RN)可调高阻箱的阻值不准0.29M-10.29M504.3 合成标准不确定度的计算 输入量Rx与RN彼此独立不相关，所以合成标准不确定度可按下式得到：uc(R)=0.29M4.4 合成标准不确定度的有效自由度：eff = =505 扩展不确定度的评定 取置信概率P = 95% , eff =50,查t分布表得到 kp = t95 (50)=2.01扩展不确定度 U95 =t95 (50) uc(R)
15、 = 2.010.29M=0.58M6 测量不确定度的报告与表示 测量电阻值为100M时其示值误差测量结果的扩展不确定度为U95 =0.58M, eff=50换算至相对扩展不确定度： U95rel=0.58%， eff =50十、检定或校准结果的验证采用传递比拟法对本计量标准的测量不确定度进展验证。用被考核的计量标准测量一稳定的被测对象，其可以是工作标准或其它核查标准。然后将该被测对象送到具有更高一级计量标准的部门进展测量。测量结果应满足：K=2 ( 式中:U、U0分别为考核计量标准和高一级计量标准进展测量时的扩展不确定度；y、y0分别为被测量表计用两标准装置测量的测量结果.)当UO 1/3U
16、时，可以忽略UO 的影响，上式为|y-yo|U.一、 绝缘电阻表测量不确定度验证选一台电子式绝缘电阻表3121A (5-10)级，测量围(0100000)M，编号W0243568，经上级检定合格；在其100M为试验点上对装置的测量不确定度进展验证：本装置检定结果高等级装置检定结果比对结果差值%100M0.00010.00000.0001|y-yo|=0.00010.0001 验证结果合格。十一、结论本装置：绝缘电阻测量扩展不确定度U95 = 0.58%，有效自由度eff 50；实验标准差及测量不确定度符合JJF10332008计量标准考核规的要求，可以开展0.2级及以下绝缘电阻表的检定工作。十二、附加说明本计量标准装置所依据的检定规程：JJG1005-2005电子式绝缘电阻表检定规程。14 / 14
