    综合布线实施方案.doc

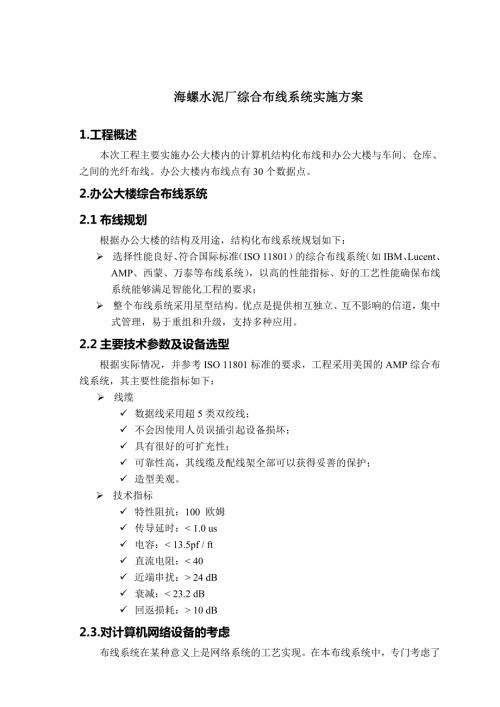

    1、 海螺水泥厂综合布线系统实施方案1.工程概述本次工程主要实施办公大楼内的计算机结构化布线和办公大楼与车间、仓库、之间的光纤布线。办公大楼内布线点有30个数据点。2.办公大楼综合布线系统2.1布线规划根据办公大楼的结构及用途,结构化布线系统规划如下: 选择性能良好、符合国际标准(ISO 11801)的综合布线系统(如IBM、Lucent、AMP、西蒙、万泰等布线系统),以高的性能指标、好的工艺性能确保布线系统能够满足智能化工程的要求; 整个布线系统采用星型结构。优点是提供相互独立、互不影响的信道,集中式管理,易于重组和升级,支持多种应用。2.2主要技术参数及设备选型根据实际情况,并参考ISO 1

    2、1801标准的要求,工程采用美国的AMP综合布线系统,其主要性能指标如下: 线缆 数据线采用超5类双绞线; 不会因使用人员误插引起设备损坏; 具有很好的可扩充性; 可靠性高,其线缆及配线架全部可以获得妥善的保护; 造型美观。 技术指标 特性阻抗:100 欧姆 传导延时: 1.0 us 电容: 13.5pf / ft 直流电阻: 24 dB 衰减: 10 dB2.3.对计算机网络设备的考虑布线系统在某种意义上是网络系统的工艺实现。在本布线系统中,专门考虑了计算机网络设备所需的空间、安装方式和跳线管理方法。 所采用的标准机柜可以安装网络设备,同时也预先留有空间足以安装所需的全部网络设备; 专门为网

    3、络设备准备了跳线管理器,使网络设备上的跳线能够沿着给定的路线行进,使整体造型美观,而且不会影响对网络设备上各种指示灯的观察。2.4关键技术 采用最新国际标准本布线系统符合最新的国际布线标准ISO/IEC 11801(1995年颁布),并符合美国TIA/EIA 568布线标准、欧洲IN50173标准。此外,考虑到日益严重的电磁干扰对网络通讯的影响,本布线方案更符合最严格的电磁兼容(EMC)EN 55022-B标准。 全五类水平子系统数据传输采用5类非屏蔽阻燃双绞线,可支持高达155Mbps的数据传输速率,具有很强的抗干扰和高可靠性。2.5设备间说明主配线间对应30个信息点,设1个42u的19”工

    4、业标准机柜,以安装2个16口的5类跳线面板,并留出足够的空间,用于安装网络集线器之类的设备。同时它又作为设备间主要存放各种计算机主机、服务器、网络交换机等计算机设备。2.6管线布放方式水平子系统连接配线间和信息出口。水平布线距离应不超过90M,信息插座到终端设备连线不超过10M。有两种走线方式:(1)采用走吊顶的轻型槽形电缆桥架的方式 这种方式适用于大型建筑物,为水平线系统提供机械保护和支持。通常使用此方式。 装配式槽形电缆桥架是一种闭合式金属桥架,安装在吊顶内,从弱电竖井引向各个设有信息点的房间。再由预埋在墙内的不同规格的铁管,将线路引至墙上的暗装铁盒内。为确保线路的安全,应使槽体有良好的接

    5、地端,金属线槽、金属软管、电缆架及各分配线机柜均需整体连接,然后接地,如不能确定信息出口准确位置接线时可先将线缆盘在吊顶的出线口,待具体位置确定后,再引到信息出口。(2)采用地面线槽走线方式。这种方式适用于大开间的办公间,有密集的地面型信息出口的情况。针对办公大楼的特殊需求以及所在办公区的建筑结构,我们建议在布线实施过程中主要采用走吊顶的轻型槽形电缆桥架的方式。2.7材料分析表工作区型号说明数量国标防尘墙盒面板30套非屏蔽模块30套3m-5m 4P数据线30根水平线型号说明数量4P非屏蔽线缆8箱设备区型号说明数量42U42单元19”机柜1个16口模块化配线架2个1U过线架2个0.5m-5m 4

    6、P跳线30根3.光纤布线系统3.1光纤布线规划 考虑到主干需要高数据带宽和防止干扰,故室外布线均采用室外光缆3.2方案说明如下: 在办公大楼中心机房安装3台24口的光纤配线箱,用于熔结引向5个车间、4个仓库、经营公司和质保中心的11根6芯多模室外光缆。每根光纤的长度预计为500米,采用长飞公司生产的6芯多模室外光缆。 引入到5个车间、4个仓库、经营公司和质保中心的光缆终结于6口光纤终端盒,从光纤终端盒内引出的光纤尾纤直接插入网络设备。其中引出的光纤尾纤有一对SC头和两对ST头。3.3室外光缆布线 室外光缆布线采用下方法综合施工: 走现有电缆沟:在有电缆沟的地方尽量走原有的电缆沟,光缆挂于沟壁上

    7、 新建电缆沟:在无电缆沟的地方,如资金充许可新建电缆沟。 穿管直埋:这是一种较为经济的方法。 架空走线:不推此法,必要时也可用。3.4光纤材料分析表 型号说明数量24口光纤配线架3套光纤终端盒11套6芯多模室外光纤5500米ST-ST跳线3米39根ST-SC跳线3米6根4.工程施工4.1工程主要内容a) 现场勘察;b) 布线工程的设计,计划与管理;c) 电缆敷设,墙面、柱面、地面处理;d) 安装配线架;e) 安装分布的信息插座及其它附件;f) 电缆标记、电缆端接;g) 信息插口模块的打线和安装;h) 跳线架的打线和安装;i) 跳线架、信息口编号;j) 信息口连线测试;k) 光纤铺设和熔结;l

    8、) 提供布线工程文档;m) 技术咨询、系统培训。4.2施工人员本项目的电气工程和墙面处理工程由布线专业施工队伍进行。我们将按ISO 9000质量论证体系和企业质量管理标准严格质量管理。5.3施工中应注意的问题 所有信息出口插座必须使用同一标准的产品,或是568A,或是568B,并且应与跳线架使用同一标准。 水平UTP与信息出口插座的连接必须遵循综合布线的国际标准,剥线时剥出的非双绞的长度必须小于1.3CM。 在设计过程中注意水平距离不要超过90米。 穿管拉线拉力适中 。 沿吊顶走线时,应保持与其它系统之间的间距,这些系统包括电力线、电源线、空调管道、热风回流出口、警报线。因为这些系统尤其是电力系统会对通信线路产生干扰。同时要注意当众多电缆置于天花板上,天花板的承重能力以及安全性。 室外光纤铺设时,光纤不可裸露。 光纤铺设过程中,光纤弯曲度不可大于90度。4.4其他相关说明 用户需提供专门场地用作材料的储存与管理。 用户需提供配线间所需电源,并将屏蔽接地引至配线间。 由用户提供工程施工所需电源。
