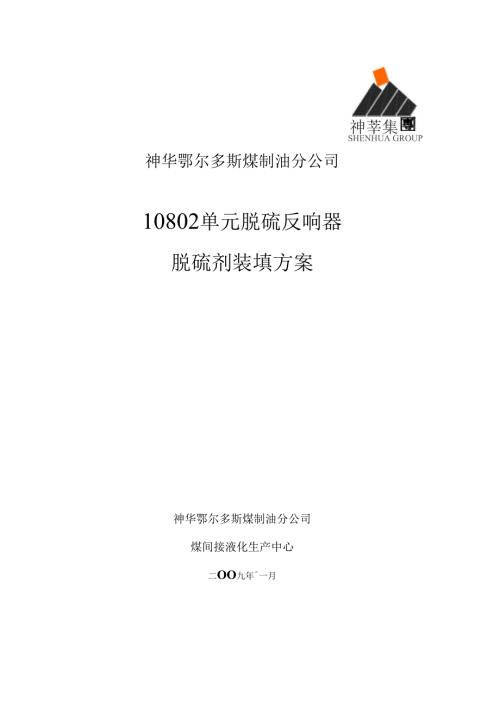

1、神莘集SHENHUA GROUP神华鄂尔多斯煤制油分公司10802单元脱硫反响器脱硫剂装填方案神华鄂尔多斯煤制油分公司煤间接液化生产中心二OO九年一月方案编常人员 徐志新、贺飞中心 会 常质n技术部：生产管理部：机械动力部：安健环部；审 批公司领导：10802单元脱硫剂装填方案一、概述本次装填共有两台脱硫反响器10802-R101A B。脱硫剂JX-4B的装填非常重要，它不仅仅影响脱硫剂的装填量和其 性能发挥，更为主要的是在装填过程中，如果脱硫剂床层疏密不均，容易造 成物料走“短路或偏流，使反响器内物料分布不均，从而影响产品的质量、 脱硫效果以及脱硫剂的使用寿命。JX-4B物化性能外观粉条形粒
2、度/mmD (4.0 土 0.3) X (5 20)堆积密度/ kg - L-10.95 1.20颗粒径向抗压碎力平均值/N - cm-1 50磨耗率/% 5瓷球用丁支撑和覆盖脱硫剂床层。瓷球的规格与脱硫剂的粒度应匹配， 由脱硫剂供货商一同提供。瓷球应活洁、干净，无杂质及尘土等，装填之前 的瓷球应为干品。惰性支撑物规格直径数量吨包装8mm24.5325KG俅 *980+30KG屡 *113mm50.0625KG废 *2002+10KG合计：74.59吨、专用工具所用工具见下表:脱硫剂装填的主要工具，设备及消耗品工 具 名 称规格数量脱硫剂运送工具，如叉车等5 10t12台提升脱硫剂的吊桶或料斗
3、0.8 1 m32个脱硫剂装填方案间接液化生产中心升降机或吊车提升催化剂23 t1台电动葫芦天车式吊车23 t1个装填脱硫剂用的装填桶或帆布软管-2套照明灯-聂绳梯18m2个活扳手、呆扳手-各一套钢卷尺5 m 20m各一个粗麻绳16、13帆布袋或铁盒吊工具或瓷球木耙2个防尘面具带25m连接软管防尘口罩对讲机反响器顶部与底部联系24台脚踏承受板46块磅秤2台20目分样筛2个水准仪1个脱硫剂装填示意图、记录表1套三、组织结构四、装填天气装填天气：无雨天，晴天更好五、吸附器吸附剂装填实施过程(1) ?在装填前，装置各段用N2分别吹扫干净，如先用蒸汽吹扫，那么还需用N2吹扫干净。严格防止铁锈、焊渣、水
4、残油污染脱硫剂。(2) 翻开人孔，通风。在符合容器内作业平安规程要求，具备人身平安的条件下，操作人员下到脱硫罐内，将筒体内壁活扫干净，并检查不锈钢丝网是否 安装完好。(3) ? 在脱硫罐底部出口外安装好覆盖的金届网，螺栓等部件必须固定好，卸料孔盲板也必须安装完备。(4) 装填前，操作人员进入脱硫罐内，按设计装填高度标(画)出各层瓷球 和脱硫剂装填的标记线，要求标记线四个方向等高。(5) ? 活理好装填现场，保持现场和工作平台的活洁。(6) 按照装填图，画好记录装填数据的表格。(7) 装填前，现场取脱硫剂100g(或按要求量取样),留样封存，并取出桶内 产品合格证和杂物。如果发现脱硫剂长度小丁
5、 5mm勺筛分占总剂量的11恕上， 装填时必须过筛。(8) ?联系吊车、起重工、钏工和化验工等配合人员。(9) ?参加装剂人员要分工明确，专职专责，防止造成混乱及发生事故。建议专人负责指挥剂的装填，并专人负责剂的搬运、检查、装填床层的耙平、脱硫剂的过秤以及装填记录等。(10) 根据脱硫剂、瓷球各自的堆比，估算出各床层的预计装填量。应高度 重视脱硫剂的装填，按照要求备好瓷球和脱硫剂。严格按照装填设计要求进行。 5.2装填吸附剂数量见下表和附图：脱硫剂及瓷球的设计装填量详表序号装填物名称装填高度mm装填体积m1脱硫剂单台 3400 X 3900+ 3400 X 36003两台共：136m2瓷球单台
6、 3400 X 1200两台共22n3+8n35.3脱硫剂装填步骤(1) 脱硫剂和瓷球的规格、装填高度见表和附图。在装剂前，再次检查并核实脱 硫剂的装填尺寸。(2) ?脱硫塔床层下部铺设的不锈钢丝网为 48层，丝网孔径要小丁脱硫剂粒径。不锈钢丝网捆绑在格栅上，丝网边缘要向上翻起高度不少丁100mm(3) 按照表4和装填图的装填工程、装填量依次装填：瓷球、脱硫剂、瓷球。(4) 瓷球的装填：先用吊车把瓷球吊到脱硫罐上层平台上，然后装入装填桶，用 电动葫芦把装填桶放到脱硫罐内，距底部 0.30.5m时，翻开装填桶的卸出口， 瓷球就卸到反响器底部，根据装填图的尺寸，装填到规定高度，下去人耙平并记 录好
7、装填高度，接着装脱硫剂。(5) 装填脱硫剂时，需进人随时耙平*。(6) 当装填到热电偶位置时(假设设备筒体有热电偶)，应停止装填，安装好热电 偶后，再继续装填。(7) 脱硫剂装完后，在脱硫剂上面按预计高度及瓷球规格参加覆盖的瓷球。(8) 瓷球上部压2层不锈钢丝网，丝网孔径要小丁脱硫剂粒径。然后压格栅， 不锈钢丝网捆绑在格栅上，固定好格栅。(9) 及时整理、核实脱硫剂和瓷球的装入量。六、考前须知(1) 脱硫剂的装填必须满足石油化工单元作业的有关平安规定。(2) ? 脱硫剂的装填工作应选在枯燥的晴天进行。禁止雨天装剂。(3) ?脱硫剂在搬运过程中，要轻放、轻卸、防止破碎。(4) ? 散落在地或玷污
8、的脱硫剂，不得装入罐内。(5) ? 装填过程中，脱硫剂的自由落体高度要小丁 1m(6) 接触脱硫剂的工作人员必须穿好洁净的工作服，进入反响器的人员要扎 紧袖口、裤口、活除衣袋中的杂物，以防掉入脱硫罐内。(7) ? 装填速度要均匀，每装完一层瓷球后要耙平，四个方向到达标高后用水 平尺测量到达水平，然后进行下一步装填，这一点必须严格执行。(8) ? 装填过程中，要控制脱硫剂的下放速度，不宜太快，以防脱硫剂破碎， 或“架桥。(9) ? 进入罐内的人员，必须站在预先准备好的木板上，禁止直接踩在脱硫剂 床层上，以防踩碎脱硫剂和带进污染物。一次最多只允许两人同时进入脱硫罐内, 并且每人要系一条平安绳，脱硫罐器口要有两人专门负责监护。(10) 电动葫芦要由专人控制，参加装剂人员不要站在吊篮或装填桶的下方, 以防意外。(11) ?在装剂时，不要把防护用具和装填工具遗忘在床层中。七、急救1 .当眼睛内含有粉尘时，用足够的水冲洗(睁开)眼睛15分钟。2. 当感觉呼吸困难时，及时找医生治疗；如果呼吸停止，立即进行人工呼吸。3. 当皮肤难受时，用水和肥皂洗涤。4. 大量饮水。注：各种脱硫剂具体装填数量及装填顺序由厂家人员提供指导。7
