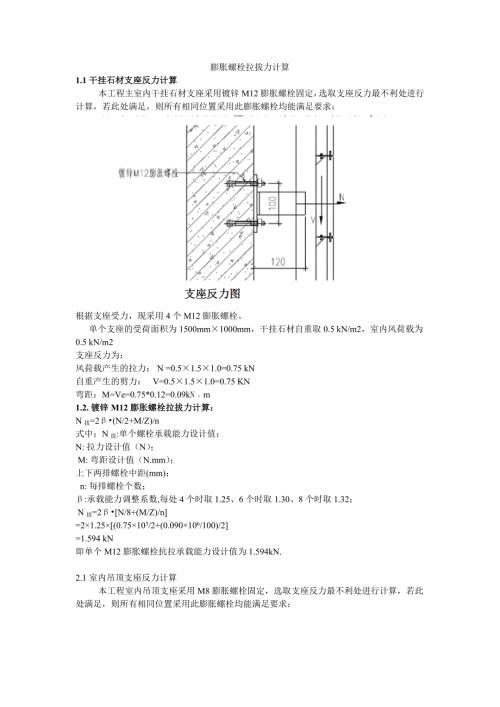

1、膨胀螺栓拉拔力计算1.1干挂石材支座反力计算本工程主室内干挂石材支座采用镀锌M12膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：根据支座受力，现采用4个M12膨胀螺栓。 单个支座的受荷面积为1500mm1000mm，干挂石材自重取0.5kN/m2，室内风荷载为0.5kN/m2支座反力为：风荷载产生的拉力：N=0.51.51.0=0.75kN自重产生的剪力：V=0.51.51.0=0.75KN弯距：M=Ve=0.75*0.12=0.09kNm1.2.镀锌M12膨胀螺栓拉拔力计算：N拔=2(N/2+M/Z)/n式中：N拔:单个螺栓承载能力设计值；
2、N:拉力设计值（N）；M:弯距设计值（N.mm）；上下两排螺栓中距(mm)；n:每排螺栓个数；:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；N拔=2N/8+(M/Z)/n=21.25(0.75103/2+(0.090106/100)/2=1.594kN即单个M12膨胀螺栓抗拉承载能力设计值为1.594kN.2.1室内吊顶支座反力计算本工程室内吊顶支座采用M8膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：计算简图(圆表示支座，数字为节点号)根据支座受力，现采用4个M8膨胀螺栓。根据计算软件3D3S的计算，最大支座反力为：自重产生的拉力：N=1.163kN1.2.M8膨胀螺栓拉拔力计算：N拔=2(N/2+M/Z)/n式中：N拔:单个螺栓承载能力设计值；N:拉力设计值（N）；M:弯距设计值（N.mm）；Z:上下两排螺栓中距(mm)；n:每排螺栓个数；:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；N拔=2(M/Z)/n=21.25(1.163103/2)/2=0.727kN即单个M8膨胀螺栓抗拉承载能力设计值为0.727kN.
