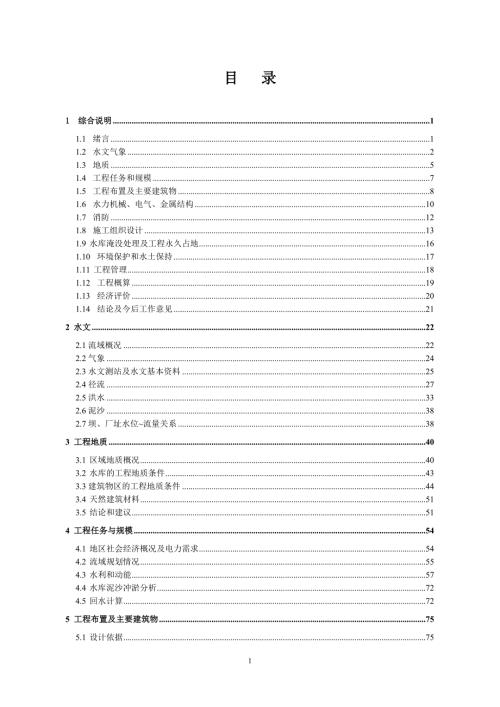

1、目 录1 综合说明11.1 绪言11.2 水文气象21.3 地质51.4 工程任务和规模71.5 工程布置及主要建筑物81.6 水力机械、电气、金属结构101.7 消防121.8 施工组织设计131.9 水库淹没处理及工程永久占地161.10 环境保护和水土保持171.11 工程管理181.12 工程概算191.13 经济评价201.14 结论及今后工作意见212 水文222.1流域概况222.2气象242.3水文测站及水文基本资料252.4径流272.5洪水332.6泥沙382.7坝、厂址水位流量关系383 工程地质403.1 区域地质概况403.2 水库的工程地质条件433.3建筑物区的工
2、程地质条件443.4 天然建筑材料513.5 结论和建议514 工程任务与规模544.1 地区社会经济概况及电力需求544.2 流域规划情况554.3 水利和动能574.4 水库泥沙冲淤分析724.5 回水计算725 工程布置及主要建筑物755.1 设计依据755.2 工程选址及工程总体布置765.3 挡水建筑物815.4 引水建筑物925.5 厂房及升压站1015.6 工程观测及其它1096 水力机械1116.1 电站基本参数1116.2 水轮机及其辅属设备1126.3 辅助机械设备1156.4 水力机械主要设备布置1196.4 采暖通风1196.5 水力机械主要设备表1197 电气工程12
3、17.1电站与电力系统的连接1217.2电气主结线1217.3 主要电气设备1237.4防雷接地。1257.5综合自动化1267.6.继电保护1287.7.二次接线1297.8.电工试验室1307.9通信1317.10电气设备布置1328 金属结构1338.1 拦河坝闸门及启闭设备1338.2 引水系统进水口闸门及启闭设备1348.3 电站尾水闸门及启闭设备1368.4金属结构主要设备1369 消防设计1389.1 工程概况和消防总体设计方案1389.2 工程消防设计1399.3 消防给水1419.4 消防电气及火灾自动报警系统1419.5 消防主要设备14210施工组织设计14310.1施工
4、条件14310.2施工导流14510.3 料场选择与开采14810.4主体工程施工14910.5 施工工厂设施15110.6施工总布置15310.7施工总进度15510.8 主要技术供应15911 水库淹没处理及工程占地16111.1 水库淹没16111.2 工程永久占地及临时用地16311.3 补偿投资概算16412 环境影响评价17312.1 环境现状17312.2 环境影响预测与评价17512.3 评价结论及对策措施17612.4 结论17613 水土保持17713.1 水土保持预测17713.2 水土保持防治措施17813.3 水土保持投资概算17914 工程管理18014.1 管理机
5、构18014.2 工程管理范围18014.3 管理设施18114.4 工程管理规章制度18215 工程概算及资金筹措18315.1 编制依据18315.2 编制说明18315.3 工程总投资18715.4 资金筹措18716 经济评价18816.1 概述18816.2 国民经济评价19016.3 财务评价19316.4 附表198附：工程投资概算表208附件1 东安江流域梯级电站开发建设协议书附件2 梧州市水利局梧水利2004237号文“关于苍梧县沙头镇东安江新建以上流域水力开发规划修订报告的批复”。附件3 苍梧县发展计划局苍计字200430号文“关于苍梧县参田水电站工程项目建议书的批复”。6
6、7图 纸 目 录序号图 名图 号一、水工1总体平面布置图参田初总平012枫木冲下坝址引水坝平面布置图(推荐方案）参田初-坝-013枫木冲下坝址引水坝下游立视图(推荐方案）参田初-坝-024枫木冲下坝址引水坝剖面图(推荐方案）参田初-坝-035引水坝启闭机布置图参田初-坝-046枫木冲上坝址引水坝平面布置图(比较方案）参田初-坝-057枫木冲上坝址引水坝下游立视图(比较方案）参田初-坝-068枫木冲上坝址引水坝剖面图(比较方案）参田初-坝-079隧洞进水口及厂房进水口平面布置图参田初-引水-0110隧洞纵横剖面图参田初-引水-0211隧洞进水口结构图参田初-引水-0312厂房进水口压力管结构图参
7、田初-引水-0413厂房进水口结构图参田初-引水-0514厂区总体平面图（推荐方案）参田初-厂房-0015厂房上游侧立面图（推荐方案）参田初-厂房-0116厂房下游侧立面图（推荐方案）参田初-厂房-0217厂房左、右侧立面图（推荐方案）参田初-厂房-0318发电机层平面图（推荐方案）参田初-厂房-0419水轮机层平面图（推荐方案）参田初-厂房-0520引水道层平面图（推荐方案）参田初-厂房-0621厂房横剖面图（推荐方案）参田初-厂房-0722厂房纵剖面图（推荐方案）参田初-厂房-0823发电机层平面图（比较方案）参田初-厂房-0924水轮机层平面图（比较方案）参田初-厂房-1025厂房横剖面
8、图（比较方案）参田初-厂房-1126厂房纵剖面图（比较方案）参田初-厂房-12二、金结27引水坝107.8-7.5浅孔工作闸门 门叶总图参田初-金结-0128引水坝107.8-7.5冲砂工作闸门 门叶总图参田初-金结-0229隧洞进水口4.04.0-12检修闸门门叶总图参田初-金结-0330厂房压力管进水口2.1553.70-10.8检修闸门 门叶总图参田初-金结-0431厂房尾水4.1681.53-12检修闸门 门叶总图参田初-金结-0532隧洞进水口检修闸门启闭机布置图参田初-金结-0633厂房压力管进水口检修闸门启闭机布置图参田初-金结-07三、施工34施工总平面布置图（推荐方案）参田初
9、施工-0135厂区围堰平面、剖面图（推荐方案）参田初-施工-0236厂区施工平面布置图（推荐方案）参田初-施工-0337枫木冲下坝址引水坝围堰平面、剖面图（推荐方案）参田初-施工-0438枫木冲下坝址引水坝施工平面布置图（推荐方案）参田初-施工-05四、淹没39库区淹没范围示意图参田初淹没01五机电40水轮机运转特性曲线参田初水机0141供排水系统图参田初水机0242透平油系统图参田初水机0343压缩空气系统图参田初水机0444水力监测系统图参田初水机0545电站接入电力系统地理位置图参田初电气0146电气主接线图参田初电气0247厂用电接线图参田初电气0348厂房电气设备布置图参田初电气0
10、449升压站平断面布置图参田初电气0550综合自动化系统框图参田初电气06工程特性表序号名 称单位数 量备 注一水文1流域面积km22165东安江电站控制流域总面积km22712水文利用年限年473多年平均年径流量亿m32.8994代表性流量多年平均流量m3/s9.19设计洪水流量（P=3.33%）m3/s1698坝址处校核洪水流量（P=0.2%）m3/s2319坝址处施工导流流量（P=20%）m3/s147二水库1水库特征水位校核洪水位m120.5设计洪水位m117.5正常蓄水位m117.5最低发电(引)水位m114.52正常蓄水位相应水库面积km20.153回水长度km3.64水库容积总库
11、容万m3145.2正常蓄水位以下库容万m379.1调节库容万m338.05水量利用系数%81.36调节特性日调节三下泄流量及相应下游水位1设计洪水位时最大泄量m3/s1699相应下游水位m113.182校核洪水位时最大泄量m3/s2323相应下游水位m114.42四工程效益指标1发电效益装机容量kW21250保证出力(P=80%)kW243多年平均发电量万kWh759其中:枯水期多年平均发电量万kWh199年利用小时数h30372其他五淹没损失及工程永久占地1淹没占地(P=20%)亩56.4其中： 水田亩35.8 旱地亩19.9 林地亩0.72迁移人口（P5）人无3淹没房屋m2无4淹没影响重要
12、专项设施无5工程永久占地亩14.1六主要建筑物及设备1档水建筑物型式闸坝地基岩性弱风化砂岩地震基本烈度坝顶高程m120.5最大坝高m20.5坝顶宽度m4.0坝顶长度m119.52泄水建筑物型式闸坝地基岩性弱风化砂岩堰顶高程m110.0/108.0溢流堰闸孔数个4溢流堰闸孔尺寸(宽高孔)mm107.53109.51消能方式底流3引水建筑物设计引用流量m3/s22.30引水道型式低压圆形引水隧洞长度m125断面尺寸mD=4.05压力管主管长度m各30主管内空m3.72.1556厂房型式地面厂房地基岩性弱风化砂岩主厂房尺寸(长宽高)mmm24.5210.7613.6地面高程m109.76水轮机安装高
13、程m102.57升压站型式户外面积(长宽)mm25.012.08主要机电设备水轮机型号ZDJP502-LH-140水轮机台数台2单机额定出力kW1344最大水头m15.6最小水头m7.5设计水头m13.9设计流量m3/s11.152发电机台数台2发电机型号SF1250-18/2150单机容量kW/kVA1250/1562.5主变压器型号S9-3150/35主变压器台数台1主变压器容量kVA31509厂内起重机形式电动双钩桥式跨度 m9.0起重量(主钩副钩)t20510输电线电压kV35回路数回路1输电目的地接新建电站送广东最大输电距离km9.0七施工1主体工程数量挖土方m325368挖石方m3
14、18592填筑土方m39499浆砌石方m310811混凝土和钢筋混凝土m3108212主要建筑材料数量木材m3699水泥t4792钢材t195钢筋1663所需劳动力总工日万工日9.71高峰工人数人6004施工动力及来源附近村屯供电kW12005对外交通公路km2.06施工导流方式二期围堰导流7施工期限总工期月12八经济指标1静态总投资万元 2145.822总投资万元2100.82建筑工程万元 855.17机电设备及安装工程万元530.23金属结构设备及安装工程万元254.99临时工程万元81.07水库淹没处理补偿费万元179.34其他费用万元226.98预备费万元54.11建筑期还贷利息万元4
15、5.003综合利用经济指标单位千瓦投资元/kW8583单位度电投资元/ (kWh)2.83经济内部收益率%13.16财务内部收益率% 11.42投资回收期年10.43上网电价元/ (kWh)0.36贷款偿还年限年10.411 综合说明1.1 绪言参田水电站位于梧州市苍梧县北部的沙头镇境内，拦河坝布置在东安江上游枫木冲上，野芋村上游约100m处；电站厂房布置在东安江枫木冲左岸，野芋村下游约250m处，为引水式水电站。电站厂房距沙头镇政府所在地22km，距离苍梧县城95km，距离梧州市87km。有县级公路从梧州市到沙头镇。东安江属西江水系贺江支流的一级支流，发源于贺州市八步区南部大桂山东南麓的大桂
16、冲，大桂冲和石川冲在叹花汇合后称为枫木冲；枫木冲与东安江另一支流塘湾河在距沙头镇2km处的横江汇合后称为东安江，自北向南流，经苍梧流入广东封开，在大洲与贺江主流汇合后流入西江。东安江由发源点到出口，河道总长168km，坡降为1.91，流域面积2165 km2。坝区所在地均为长满松杂林的山地，库区内无工厂、矿山及其他建筑，其水源主要是东安江的支流大桂冲和石川冲降雨量形成的径流。规划电站为引水式电站，总集雨面积为271km2，多年平均流量9.19m3/s。装机容量21250kw，设计水头13.9m，总引水发电流量22.30m3/s，多年平均发电量759万kw.h。参田水电站工程是一个以发电为主的水
17、电枢纽工程。枢纽工程的主要建筑物有拦河坝、引水发电隧洞、压力管、发电厂房及升压站等。水库正常水位为117.5m。拦河坝位于枫冲上，位于野芋村上游约100m。电站厂房位于枫木冲左岸，距离野芋村约250m处。引水隧洞长155m，洞径D=4.0m；压力管两条，各长30m，矩形断面，尺寸为3.7m2.155m。拦河坝水库正常蓄水位117.5m时相应库容79.1万m3，校核洪水位120.5m时相应库容145.2万m3。电站总装机容量2500kW。根据水利水电工程等级划分及洪水标准（SL252-2000）规定，拦河坝水库工程规模均为小(1)型，工程等别为等，永久性主要建筑物大坝、泄洪等建筑物为5级；电站工
18、程规模为小(2)型，工程等别为等，厂房及引水建筑物为5级，临时性建筑物为5级。按照水利水电工程等级划分及洪水标准（SL252-2000）规定，采用洪水标准如下：大坝洪水标准：设计洪水标准30年一遇(P=3.33%)，校核洪水标准200年一遇 (P=O.5%)；电站厂房洪水标准：设计洪水标准30年一遇(P=3.33%)，校核洪水标准50年一遇(P=2%)。工程动态总投资2145.82万元，多年平均发电量759 万KW.h，动态单位千瓦投资8583元/kW，单位电能投资2.83元/KWh，总工期一年，回收年限10.43年。参田水电站已经苍梧县人民政府同意，由广东连南县连上水电发展有限公司出资兴建。
19、本级电站建设资金已筹措到位，并已开始电站建设的部分前期工作。受业主委托，我院承担参田水电站工程的勘测设计。1.2 水文气象1.2.1 流域概况东安江属西江水系贺江支流的一级支流，东安江发源于贺州市八步区南部的大桂山东南麓的大桂冲，大桂冲和石川冲在叹花汇合后称为枫木冲；枫木冲与东安江另一支流塘湾河在距沙头镇2km处的横江汇合后称为东安江，自北向南流，经苍梧流入广东封开，在大洲与贺江主流汇合后流入西江。东安江由发源点到出口，河道总长168km，坡降为1.91，流域面积2165 km2。参田水电站引水总集雨面积为271km2，多年平均流量9.19 m3/s，年径流总量2.899亿m3。1.2.2 气
20、象苍梧县位于北回归线的南北两侧，地处亚热带季风气候，处于海洋性气候与大陆气候的过渡地带，气候的主要特点是雨量充沛，气候温和，雨热同季。根据苍梧县气象站资料统计，多年平均降雨量1482.7mm，最大年降雨量1925.9mm（1961年），最小年降雨量1002.9mm（1977年）。全年降雨量分布是：46月最多，1112月最少。降雨量空间分布是山区多，平原少，北面多，南面少。多年平均气温21.2，极端最高气温39.9（1989.7.17），极端最低气温-2.4（1957年2月 11）；多年平均蒸发量1420.9mm；多年平均风速1.6ms，多年平均最大风速14.3ms，最大风速17ms（1956年
21、4月8）。1.2.3 径流东安江流域内无水文站及资料，邻近流域水文站有富罗水文站和信都水文站。富罗水文站位于坝址西南方向直线距离35km，控制集雨面积681km2，是参田水电站控制集雨面积的2.51倍；信都水文站位于坝址东南方向直线距离25km，控制集雨面积6340km2，是参田水电站控制集雨面积的23.39倍。而从广西水文降雨等值线图上看，1700mm降雨等值线均穿过电站汇流区和以上两水文站，与本电站形成降雨的气象条件也基本相同，但富罗水文站控制汇流面积与本电站汇流面积相差较小，故选择富罗水文站作参证站。富罗水文站有1958年至2004年实测径流系列资料，考虑集雨面积、降雨量、径流修正后，将
22、富罗水文站年径流比拟至电站坝址，得出参田水电站坝址1958年至2004年径流系列资料。 根据富罗水文站实测径流系列资料，计算出两个坝址1958年至2004年共47年的流量系列，把年径流量由大到小排队，计算各年径流量的经验频率，点绘于频率曲线坐标系统中，并计算坝址多年平均流量。根据经验点据，选配合适的理论频率曲线，用适线法，最后采用Cv=0.36，Cs=2Cv的皮尔逊型曲线适线，年径流各频率流量值如表1-2-1，表1-2-1 坝址年径流计算成果表 系列年数均值Q(m3/s)CvCs/ Cv流量（m3/s）10%15%20%50%80%85%90%479.190.36213.61 12.59 11
23、81 8.80 6.37 5.87 5.28 1.2.4 洪水（1）坝址设计洪水由于坝址附近无实测水文资料，故参田水电站坝址洪峰流量直接采用广西苍梧新建水电站初步设计书（已审批）中新建水电站各频率洪峰流量的计算成果按集雨面积之比的2/3次方搬至本工程坝址，作为本工程坝址的洪峰流量。各频率洪峰流量值见表1.2-2。表1.2-2 坝址洪峰流量成果表坝址名称集雨面积F（km2）洪峰流量(m3/s)0.2%0.5%1%2%3.33%5%10%20%50%拦河坝271 25532319205218511698153213191051 775（2）施工洪水各坝址施工期的设计亦采用暴雨计算洪水方法进行，其
24、成果见表1.2-3。表1.2-3 参田水电站各坝址洪峰流量计算成果表坝址名称洪峰流量(m3/s)10月至次年3月11月至次年3月20%10%5%20%10%5%拦河坝址147343537711522761.2.5 坝、厂址水位流量关系根据实测横断面采用河道水力学方法推求，计算时河道糙率取0.040.045。坝、厂址水位流量关系水位-流量关系曲线计算成果见表2.7-1。1.3 地质本流域地势属中高山区，山顶海拔高程在5001000m，最高大桂山顶1068m，河谷两侧以低山为主，海拔高程130400m之间，地势相对高差100250m，从分水岭到河床，地形由高变低，两岸沟谷水系发育，冲沟呈树枝状分布
25、东安江河床呈“v”、梯字形，大部分不对称，岸坡自然坡度1570，河床宽1040m，河水深25m。总的来看，流域地势为北高南低，属侵蚀型地形地貌景观，其高中低山树木杂草丛生，植被覆盖率良好，水土不易流失。区域地层有上古生界，下古生界，次为第四系覆盖层坡积残积粘土夹砾，碎石土和河冲沟砂卵石，粉砂土淤泥。区域构造处于南岭东西向褶皱带大冲顶背斜，坝区构造线呈北东走向，区内F1、F2断层，后期无复活迹象，对坝址无危害。总的看区域地质构造稳定性较好。测区地震动峰值加速度为0.05g，地震反应谱特征周期为0.35S，相对的地震基本烈度为6度。水库正常回水位高程117.5m，其两岸山体雄厚，地形封闭，水库无
26、破碎带渗漏通道。地下水裂隙水均补给水库，不存在邻谷渗漏问题，库岸稳定性好。水库周边及回水库岸为岩石山体，植被良好，无滑坡山崩等不良地质作用，不存在坍岸问题。浸没淹没少量耕地、林木,不须搬迁人口,无房屋淹没,水库淤积轻度。坝址两岸地形为左陡右缓，河床大部分裸露砂岩，岩石透水率小，坝基稳定性良好，亦无坝基严重漏水问题。两坝肩置于弱风化层砂岩上，稳定条件较好，亦无绕坝严重渗漏问题。但弱风化层局部透水率20-30Lu，属中等透水性，存在一定渗漏问题，需防渗加固处理。隧洞进出口洞脸稳定,无破碎断裂带。电站厂房地基为弱风化砂岩，岩质坚硬，单轴抗压强度平均50MPa，承载力特征值为4MPa，满足设计施工要求
27、天然建筑材料的土料、砂砾料、石料的储量和质量满足工程建设需要，可就地取材，采运方便。1.4 工程任务和规模1.4.1 工程任务考虑南方电网对电力的大量需求，本电站拟作为西电东送项目之一，现阶段以送电至广东为主。1.4.2 水库水位选择（1）正常蓄水位选择正常水位主要根据坝址地形、地质、库区淹没及水库担负的任务进行选择，在不增加或少增加淹没损失及不影响上一级电站正常尾水位的前提下，尽量提高水库正常蓄水位，以获得最佳的工程效益。结合本工程情况，分别拟定正常水位117.0m、117.5m两方案进行比较，经技术经济比较选定拦河坝水库正常水位为117.5m。（2）最低发电（运行）水位参田水电站为旬调节
28、水电站，最低发电水位主要根据水库最佳消落水深、水库泥沙淤积情况、水轮机最小水头及地形地质条件并结合建筑物布置确定，经综合考虑，本电站水库最低运行水位为114. 5m。1.4.3 装机规模选择根据水轮机型号和年利用小时数，初拟装机容量为3800=2400kW、21250=2500kW和21000=2000kW三种方案进行比较。根据方案比较结果，推荐21250=2500kW装机容量方案，多年平均发电量759万kWh，其中枯水期发电量199万kWh，保证出力（P=80%）243kW，年利用小时为3037小时。1.4.4 回水计算参田电站库区影响范围较小，无人口、房屋淹没。根据电力部水电工程水库淹没处
29、理规划设计规范DL/T50641996规定，淹没区设计洪水标准：耕地为P=20；林地为高于正常蓄水位0.5m。以水库正常蓄水位为起推水位，各频率洪峰流量为起推流量，分别进行各坝区回水计算，统计和计算各实物指标淹没数据，各坝址回水计算成果详见表4-5-1。1.5 工程布置及主要建筑物1.5.1 工程等级及建筑物级别参田水电站工程是一个以发电为主的水电枢纽工程。枢纽工程的主要建筑物有拦河坝、引水发电隧洞、压力管、发电厂房及升压站等。拦河坝水库正常蓄水位117.5m时相应库容79.1万m3，校核洪水位120.5m时相应库容145.2万m3。电站总装机容量2500kW。根据水利水电工程等级划分及洪水标
30、准（SL252-2000）规定，拦河坝水库工程规模均为小(1)型，工程等别为等，永久性主要建筑物大坝、泄洪等建筑物为5级；电站工程规模为小(2)型，工程等别为等，厂房及引水建筑物为5级，临时性建筑物为5级。按照水利水电工程等级划分及洪水标准（SL252-2000）规定，采用洪水标准如下：大坝洪水标准：设计洪水标准30年一遇(P=3.33%)，校核洪水标准200年一遇 (P=O.5%)；电站厂房洪水标准：设计洪水标准30年一遇(P=3.33%)，校核洪水标准50年一遇(P=2%)。1.5.2 工程选址及工程总体布置1.5.2.1 工程选址根据河道及坝址地形、地质条件和坝间引水水流衔接要求，考虑施
31、工条件和难度、工程的规模和投资、效益等，选择三个方案进行分析比较。经综合比较，本阶段推荐方案（一）即下坝址隧洞方案。1.5.2.2 工程总体布置根据选定的坝(厂)址、坝型、坝线等，本电站工程主要建筑物有：拦河闸坝、引水隧洞、压力管、发电厂房及升压站等。1.5.3 挡水建筑物为减少库区移民搬迁及库区淹没，经技术经济比较，本工程两水库大坝均推荐采用重力式闸坝。坝型采用重力浆砌石闸坝，坝顶总长119.5m，非溢流坝段右岸长51m，左岸长17m，坝顶高程120.5m，防浪墙高程121.5m。最大坝高20.5m，坝顶宽4.0m；溢流坝段长51.5m，布置偏左岸，根据调洪计算和闸孔方案比较，设四个开敞溢流
32、孔，其中三孔闸孔尺寸为107.53（孔宽孔高孔数），堰顶高程为110m。一孔兼为冲砂孔，尺寸为109.51，堰顶高程为108m。溢流段中墩厚2.5m，边墩厚2.0m，堰顶设工作桥，桥面宽2.5m。闸坝采用底流消能。溢流坝后接消力池，消力池长40m，宽49.5m，两侧设导水墙，墙顶高程为113.8m，墙厚1.0m。1.5.4 引水建筑物本工程建筑物包括进水口、引水隧洞、闸井和压力管。引水建筑物总长155.0m：其中闸井前引水隧洞长119.0m，进口底板高程为108.50m，设计引水流量22.30m3/s；闸井后压力管长30.0m，进口底板高程为106.70m，设计引水流量11.15m3/s（单机
33、隧洞进出口各20m洞段及类围岩采用型断面即采用C20混凝土衬砌，衬砌厚为0.4m，、类围岩采用型断面即采用C20喷砼衬砌防护。1.5.5 发电厂房及升压站参田电站厂房布置在东安江枫木冲支流大桂冲左岸，位于野芋村下游约250m处。电站厂房为引水式地面厂房，主要由主、副厂房和升压站组成。主、副厂房平行布置，副厂房在机组上游。主厂房由主机间和安装间构成，安装间在主机间右端。主机间为三层结构，自下而上为引水道层、水轮机层、发电机层。主厂房长24.52m，宽10.76m，高13.6m。建基面高程98.615m，其基础置于强风化岩层上。副厂房布置在机组上游侧，为地面单层结构布置。地面层与发电机层高程相
34、同为109.76m，长度为24.52m，宽度7.6m，高7.9m。升压站布置于副厂房右侧的空地上，地面高程为111.96m， 平面尺寸为（长宽）25.012.0m。1.6 水力机械、电气、金属结构1.6.1 水力机械根据电站的水头变化范围及单机容量，适用的水轮机型式有轴流式和贯流式。由于贯流式机组价格较为昂贵，故本电站采用轴流式水轮机。本次设计初步拟定两种水轮机的机型进行比较，选定本电站水轮机的机型为ZDJP502型。本电站装机初拟装机2台1250kW和3台800kW进行比较，比较结果推荐2台机组方案。推荐机组水轮机型号为ZDJP502-LH-140，配套发电机型号为SF1250-18/215
35、0，调速器型号为YWT1800。主厂房吊车选用一台起重容量为20/5t的QD型电动双梁桥式起重机。1.6.2 电气本电站拟作为西电东送项目之一，考虑南方电网对电力的大量需求，现阶段以送电至广东为主，建成后的电力主要输送至广东开封。电站设35kV等级出线一回，送电线路总长约9.0 km，接至新建电站（建设中），从而把电力送入系统。根据电力系统资料及本电站在电力系统中的地位和作用及其运行方式，电气主接线采用两机一变扩大单元接线和单机单变单元接线两个方案进行技术经济比较。本次设计选用费用相对较低、安全可靠、布置简单、占地面积较小的方案二为本电站的主结线方案即两机一变扩大单元接线方案。主变压器选用1台
36、其型号为S9-3150/35。1.6.3 金属结构 拦河坝采用闸坝，拦河坝工作闸门均采用露顶式钢平板定轮闸门，闸门数为4扇，其中泄水工作闸门3扇，冲砂闸门1扇，孔口尺寸宽高分别为10.07.8 m和10.09.8 m，底坎高程分别为110.0m和108.0m，分别选用3台固定式QPQ2250kN和1台固定式QPQ2400kN启闭机。各工作闸门前均设检修门槽，由于闸门孔口宽度相同，故仅设一扇共用检修闸门，配1台移动式2250kN启闭机，供4个工作闸门检修用。隧洞进水口设拦污栅和检修闸门各1扇。拦污栅采用平面移动式，胶木滑道支承，栅底高程为108.50 m，栅孔尺寸（宽高）为5.55.0m，拦污
37、栅启闭是利用装在其上方工作平台上的2150kN电动葫芦进行启闭。检修闸门孔口尺寸（宽高）为4.04.0 m，底坎高程108.5 m，配用QPQ2160kN固定式启闭机一台。电站厂房压力管进水口2孔，设检修闸槽各1，检修闸门共用1扇。采用平面铸铁滑道钢平板闸门，孔口尺寸宽高为3.72.155 m，底坎高程106.70m，配用QPQ2160kN移动式启闭机一台。电站安装2台水轮机，尾水检修闸门采用铸铁滑道钢平板闸门，2台机组共用尾水检修闸门1扇，孔口尺寸宽高为4.1861.53 m，底坎高程99.415m，选用260kN移动式启闭机1台（QPQ260kN+行车）。1.7 消防 1.7.1 总体设计
38、方案对厂房和机电设备，特别是电气设备的防火，主要采取隔离、设置阻燃材料和配置足够的灭火装置等措施。在规范允许的情况下，根据水电站水源丰富的特点， 同时考虑到经济性和可靠性， 对主要生产场所和主要设备采用消火栓灭火；同时考虑到电气设备布置面广和防护对象宽的特点， 除设置给水灭火系统外， 还配置一定数量的手提式灭火器，并在灭火器的选择上考虑灭火时不导电和不爆炸， 灭火后不造成任何污染和电气设备性能的改变等因素。1.7.2 消防设计 根据工程的具体情况和特点，依照有关规程规范，对厂区内各主要生产场所进行火灾危险性分类和耐火等级划分，根据各房间的功能及设备特点，采用相适应的防火措施。 电站主厂房采用机
39、械与自然通风相结合的方式。在有易燃易爆设备的房间，设置单独的通风系统，排烟措施结合通风系统一并考虑。1.8 施工组织设计1.8.1 施工条件电站厂址距沙头镇约22 km，距梧州市约87 km。沙头镇至本电站下游梯级电站新建电站（建设中）也已有公路连通。工程建设所需设备及主要建筑材料，如水泥、钢材、汽油、柴油等可在梧州市或沙头镇及沿途乡镇采购。所需块石、碎石在坝址上下游附近、厂址下游开采，并充分利用进出口段隧洞开挖及厂房基础开挖中选取。施工用河砂需从沙头镇附近砂场购买，经临时施工公路运输到施工场地，为降低成本大部分用砂可从隧洞开挖的岩石中或附近石场选取加工成人工砂。坝址、厂房、隧洞进出口施工电源从附近乡村接到施工场地，可以解决工程施工用电。1.8.2 施工导流本工程主要建筑物布置分散，相互间的施工干扰较小。由于交通不便，施工机械化程度不高。大坝坝体工程量不大，要求在枯水期内抢出水面。发电厂房布置在岸坡台地上受洪水影响小，工程量不大，可在枯水期完成水下部分施工。引水隧洞进出口高程较高，施工不受洪水影响，故本工程具备常年
