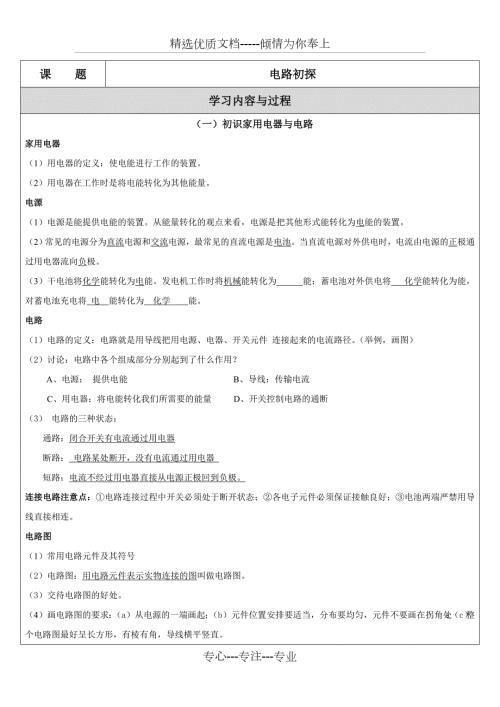

1、精选优质文档-倾情为你奉上课 题电路初探学习内容与过程 （一）初识家用电器与电路家用电器（1） 用电器的定义：使电能进行工作的装置。（2） 用电器在工作时是将电能转化为其他能量。电源（1）电源是能提供电能的装置。从能量转化的观点来看，电源是把其他形式能转化为电能的装置。（2）常见的电源分为直流电源和交流电源，最常见的直流电源是电池。当直流电源对外供电时，电流由电源的正极通过用电器流向负极。（3）干电池将化学能转化为电能。发电机工作时将机械能转化为 能；蓄电池对外供电将 化学能转化为能，对蓄电池充电将 电 能转化为 化学 能。电路（1）电路的定义：电路就是用导线把用电源、电器、开关元件 连接起来
2、的电流路径。（举例，画图）（2）讨论：电路中各个组成部分分别起到了什么作用？A A、电源： 提供电能 B、导线：传输电流 C、用电器：将电能转化我们所需要的能量 D、开关控制电路的通断（3） 电路的三种状态：通路：闭合开关有电流通过用电器断路： 电路某处断开，没有电流通过用电器 短路：电流不经过用电器直接从电源正极回到负极。连接电路注意点：电路连接过程中开关必须处于断开状态；各电子元件必须保证接触良好；电池两端严禁用导线直接相连。电路图（1）常用电路元件及其符号（2）电路图：用电路元件表示实物连接的图叫做电路图。（3）交待电路图的好处。（4）画电路图的要求：（a）从电源的一端画起；（b）元件位
3、置安排要适当，分布要均匀，元件不要画在拐角处；（c）整个电路图最好呈长方形，有棱有角，导线横平竖直。 （二）电路连接的基本方式串联和并联电路的特点（1）串联：将用电器逐个顺次连接； 并联：将用电器并列的连接起来； 串联电路有一 条电流路径； 并联电路有多条电流路径.（2）串联电路，各用电器之间互相影响； 并联电路，各用电器独立工作， 互不影响 。（3）串联电路，开关控制所有用电器； 并联电路，干路开关控制所有用电器，支路开关控制 所在的支路 。（4）串联电路中的一个灯泡短路，另一个灯泡会更亮 ，并联电路中的一个灯泡短路，另一个灯泡会短路不发光 。串联电路中的一个灯泡断路，另一个灯泡会 不工作
4、并联电路中的一个灯泡断路，另一个灯泡会 正常工作。 串联电路和并联电路的识别方法： 常用的识别方法能：定义法、电流法、拆除法和节点法。根据实物图画电路图：思路：首先判断电路的连接方式，串联电路根据实物图从电源的正极出发，沿电流方向画出与实物图中的电路元件相对应的符号.（注意电池符号的正、负极和实物图中的电池对应）并联电路，先按一条支路接入，再找好分支点将另一支路并联接入。根据电路图连接实物： 方法：先串后并。注意：实物图连接的基本要求：导线不能交叉，连线应尽量简短.） （三）电流与电流表电流在物理学中，我们用电流强度（简称电流）来表示电流的大小，并用字母I来表示。电流的单位安培，符号A 其他
5、单位： mA、A换算关系： 认识电流表请观察电流表，你从表的外观上获得哪些信息？ A量程：0-3V 分度值：0.1V 量程：0-15V 分度值：0.5V电流表的使用（1）使用前应检查电流表指针是否指零，如果不在要调零。（2）电流表应与用电器串联，让电流从电流表的正极进入，从电流表负极流出。 （3）在测量无法初步估计的电流时，应用_大_量程对电路中电流进行试触，以判断使用哪个量程进行准确测量。绝不允许不经过用电器而把电流表直接连到电源上否则，会按因电流过大，导致电流表被损坏。串联电路和并联电路中的电流特点1、 串联电路中，电流处处相等；在并联电路中，干路电流的等于各支路电流之和 （四）电压与电压
6、表以水压理解电压（类比法） 比较上面两幅图，找出电压与水压的类似的地方。 电路中电流的形成，是由于电路两端存在着电压。电源是提供电压的装置。电压用字母U 表示，电压的国际单位是伏特，符号是V 。常用单位：KV、MV。换算关系： 电压表的使用注意点：（电压表内阻近似无穷大） 使用前指针要调零；电压表要并联在电路中；使用时，不可超量程测量；连接时，一般先用大量程来测试，若示数偏小，再改用小量程测量。了解身边的电压值一节干电池的电压 ；一节蓄电池的电压是 ；照明电路的电压是 ；人体的安全电压是 电压表请观察电压表，你从表的外观上获得哪些信息？V量程：1. 0-3V， 分度值：0.1V 2. 0-15V，分度值：0-0.5V 串联电路和并联电路的电压特点 电压的规律是：总电压等于各用电器电压值和 并联电路中电压的规是： 各支路电压相等，等于电源电压 专心-专注-专业
