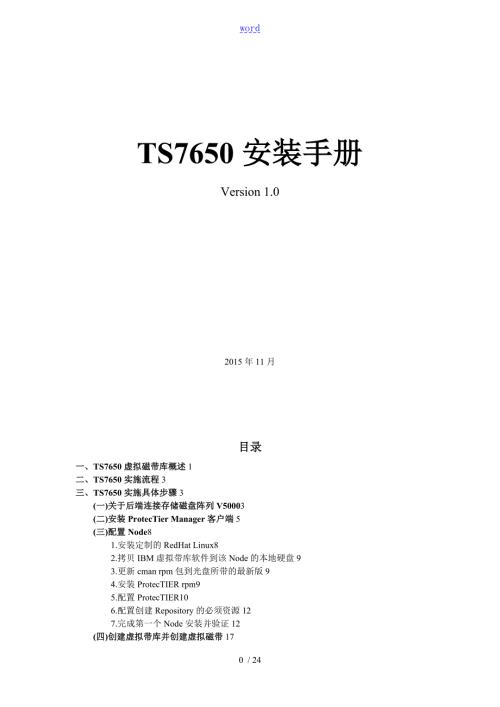

1、wordTS7650安装手册Version 1.02015年11月目录一、TS7650虚拟磁带库概述1二、TS7650实施流程3三、TS7650实施具体步骤3(一)关于后端连接存储磁盘阵列V50003(二)安装ProtecTier Manager客户端5(三)配置Node81.安装定制的RedHat Linux82.拷贝IBM虚拟带库软件到该Node的本地硬盘93.更新cman rpm包到光盘所带的最新版94.安装ProtecTIER rpm95.配置ProtecTIER106.配置创建Repository的必须资源127.完成第一个Node安装并验证12(四)创建虚拟带库并创建虚拟磁带17(
2、五)备份服务器测试23一、 TS7650虚拟磁带库概述IBM System Storage TS7650 ProtecTIER 重复数据删除设备是 IBM 存储设备、IBM 服务器以与 IBM 的革新性 ProtecTIER 重复数据删除软件的一个可预先配置的解决方案，可改善备份和恢复操作。这不仅是一套组件，还是一个真正集成的解决方案，使用户可以轻松利用重复数据删除能力，而不必对现有的环境进展根本性的调整。作为重复数据删除解决方案方面的佼佼者，IBM TS7650 一直受到财富500强企业数据中心的青睐，如今全球已经有多家公司部署了该解决方案，其具体的优势为：1. 超级基于磁盘的数据保护更高的
3、扩展能力能够为每个存储系统提供多达1PB的存储容量，即可以提供超过25PB的存储能力；更有效的性价比可减少高达25倍的存储需求。2. 高性能的持续重复数据删除每节点 450MB/s 的在线处理能力，双节点集群高达900 MB/s 的在线处理能力。3. 超大的连续性在线重复数据删除减少了对操作的影响降低了宕机的风险；方案很好地集成了现有的备份环境和存储架构。4. 确保了数据的完整性通过逐位数据比对，彻底消除了由于“哈希冲突等原因所造成的数据误删除。5. 出色的远程复制优势有效地减少了 WAN 中的带宽；能够使用“跨数据中心的存储并减少磁带的运输；为灾难恢复提供了一种更快更高效的方式。重复数据删除
4、解决方案给客户带来的价值：1. 提高服务TS7650 产品解决方案可以高速、高效地满足企业现有的业务应用、策略和法规的需求，保证了企业的业务连续性。2. 管理风险IBM TS7650 采用在线重复数据删除方法，进展实时地重复数据删除，这样，当数据写入磁盘时已经进展了重复数据删除操作，从而降低了宕机的风险保证了业务的连续性；IBM TS7650 解决方案将能够为每个存储系统提供多达 1PB 的存储容量，即可以保存超过 25PB 的用户数据，从而有效地防止了孤岛存储空间的出现；IBM TS7650 选择了一种模式识别的算法来查找和处理数据冗余，从而降低了大型环境中数据丢失的风险，保证了数据的完整性
5、3. 降低本钱通过 IBM TS7650 重复数据删除解决方案，您可以减少多达25倍的存储容量需求，并提高存储的利用率，从而有效地帮助您控制IT方面的预算；通过减少操作中的磁盘容量，您亦有效地降低了企业的IT能源能耗。二、 TS7650实施流程TS7650的安装实施按照如下流程：1. 设备上架，相关网络和光纤的环境准备与连接，安装ProtecTier Manager客户端2. 进展TS7650 Server的环境配置，让节点的VT Online；3. 创建虚拟磁带库和虚拟磁带等；4. 连接备份服务器，配置相关备份软件和备份策略，并测试。三、 TS7650实施具体步骤(一) 关于后端连接存储磁
6、盘阵列V5000本次项目后端存储使用的是IBM V5000中端存储，共配置4块600G SAS磁盘和20块2T NearLine SAS磁盘：其中，600G的盘做Raid10用于带库Meta Data配置数据分析去重功能，划分1个1G的lun和3个370G的lun映射给带库主机服务器。2T的盘做Raid 5用于带库User Data配置备份数据存储功能，划分lun映射给带库主机服务器。V5000配置同V7000存储配置过程一致，具体过程略。(二) 安装ProtecTier Manager客户端选择从CD或者其他安装介质安装ProtecTier Manager客户端，安装过程如下：点击next进
7、入下一步：继续下一步：选择相应的安装目录，进入下一步：建立需要的快捷方式，进入下一步：确认以上信息，开始安装：安装ProtecTier Manager完毕。(三) 配置Node1. 安装定制的RedHat Linux将TS7650 Node开机，把System Recovery DVD放入光驱，在如下图所示的提示符输入linux ks=cdrom，开始安装RedHat Linux，根据提示输入几次YES，并按回车，直到安装完毕后系统自动重启，自检过程中取出光盘，系统将启动安装好的RedHat Linux。2. 拷贝IBM虚拟带库软件到该Node的本地硬盘将ProtecTIER CD放入光驱，登
8、录RedHat Linux，用户名是root，密码admin，执行如下命令。# mkdir /mnt/cdrom# mount -o ro /dev/cdrom /mnt/cdrom# cd /install# cp /mnt/cdrom/* .3. 更新cman rpm包到光盘所带的最新版执行 rpm-qa | grep cman检查系统中cman的现有版本，如果比光盘中的cman rpm包旧，如此执行如下命令升级cman。# rpm -Uvh cman-x.x.xx-x4. 安装ProtecTIER rpm执行如下命令，安装虚拟带库核心组件# tar -xvf PT_Linux_Vx.x.
9、x.x# cd PT_Linux_Vx.x.x.x# ./autorun当./autorun脚本执行完毕后系统将自动重新启动。5. 配置ProtecTIER系统启动完毕后，登录到该Node，用户名和密码分别为root和admin，执行如下命令：# cd /opt/dtc/install/#./ptconfig -install -model=TS7650G根据提示输入必要的信息，包括用户管理网络的IP，子网掩码和网关，以与Node的主机名，其余的保存默认值。一个执行示例如下： rootVtl_node1 # cd /opt/dtc/installrootVtl_node1 install# .
10、/ptconfig -install -app=VTL -model=TS7650GWould you like to stop the VTFD service? (yes|no) yesStopping services, please waitStopping Cluster Services Done Services stoppedChecking conditions.Checking BOM Done Checking for existing nodes Done Checking NICs for Replication Done Checking repository Do
11、ne Checking installed applications Done Scalars leaked: 1Checking local raid Done Checking conditions donePlease provide the following information: - Customer Network, IP Address 192.168.10.161: Customer Network, Netmask 255.255.255.0: Customer Network, Default Gateway192.168.0.1:Customer Network, H
12、ostname node1: vtl_node1Replication Port 1, IP Address 192.168.20.1: Replication Port 1, Netmask 255.255.255.0: Replication Port 1, Hostname replicationNode1_1: Replication Port 2, IP Address 192.168.21.1: Replication Port 2, Netmask 255.255.255.0: Replication Port 2, Hostname replicationNode1_2: Pl
13、ease check the following values:-Customer Network, Hostname: vtl_node1Replication Port 1, Hostname: replicationNode1_1Replication Port 2, Hostname: replicationNode1_2Are you sure you want to submit these values? (yes|no|quit) yesGetting WWN from Front End HBA Done Configuring network Done Configurin
14、g Replication Network Done WARNING: could not detect an active link for eth5Restarting Network Service Done Stopping cluster Done Configuring cluster Done Starting cluster Done Installing NTP Done Starting VTFD Done Starting RAS Done Collecting RAS Persistent configuration Done Running RAS Eth Agent
15、 Done validation will start in 10 secondsTesting customer network connectivity Done Testing connectivity to the Default Gateway Done Getting number of nodes Done This is a 1 node cluster, will not test fencingvalidation endedinstall ended successfully with warningsrootVtl_node1 install#6. 配置创建Reposi
16、tory的必须资源通过下面的命令验证预期的磁盘配置情况# fdisk l# multipath ll运行fsCreate脚本准备Repository的必须资源# /opt/dtc/app/sbin/fsCreate n fsCreate脚本会提示让输入data loss，另外根据磁盘配置情况，脚本预计会运行几分钟到几小时不等7. 完成第一个Node安装并验证打开PT Manager，登录该Node，用户名和密码均为ptadmin，创建Repository接下来执行 /opt/dtc/install/ptconfig validate以验证系统配置，成功验证后一个单节点的ProtecTIER C
17、luster 成功建立。rootVtl_node1 # /opt/dtc/install/ptconfig -validateTesting customer network connectivity Done Testing connectivity to the Default Gateway Done Getting number of nodes Done This is a 1 node cluster, will not test fencingvalidation endedrootVtl_node1 #登录PT Manager验证节点的状态正常。上图中可以看出，正常情况下Status 应该是Ok，Management service应该是Online，VT是Online。(四) 创建虚拟带库并创建虚拟磁带登录PT Manager，点击菜单栏Library旁的添加带库图标，运行Create library向导输入VT name选择虚拟带库的类型，默认是TS3500，一般请选择V-TS3500选择虚拟Drive类型，目前只支持ULT3580-TD3输入Node上虚拟Drive的个数合理分配Drive到相应的PortNode1：(五) 备份服务器测试将虚拟的带库分配给备份域中的主机，测试备份。23 / 24
