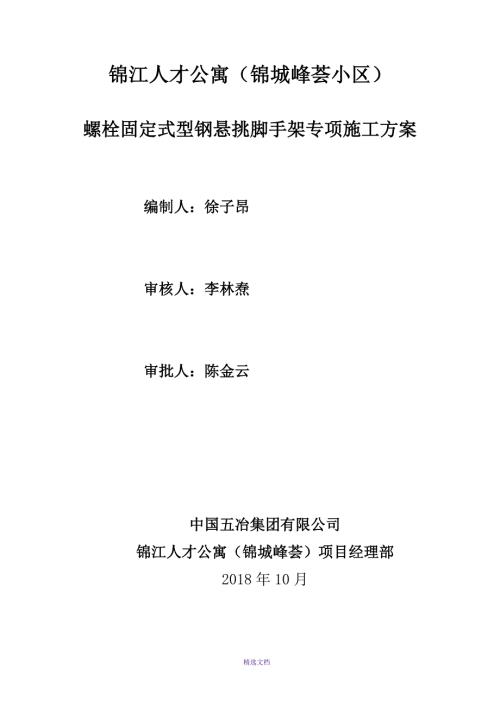

1、锦江人才公寓（锦城峰荟小区）螺栓固定式型钢悬挑脚手架专项施工方案 编制人：徐子昂 审核人：李林焘 审批人：陈金云中国五冶集团有限公司锦江人才公寓（锦城峰荟）项目经理部2018年10月精选文档目录第一章 工程概况1第二章 编制依据11第三章 施工计划12第四章 施工工艺技术16第五章 施工安全保证措施31第六章 施工管理及作业人员配备和分工45第七章 验收要求46第八章 应急预案53第九章 计算书及相关图纸57精选文档第一章 工程概况1、项目概况工程名称：锦城峰荟小区本项目五方责任主体为：建设单位：成都人居锦兴置业有限公司设计单位：四川省建筑设计研究院监理单位：四川康立项目管理有限责任公司施工单
2、位：中国五冶集团有限公司地勘单位：中冶成都勘察研究总院有限公司本工程位于成都市锦江区成龙路街办喜树街以东，月季街以南，椿树街以西，百日红中路以北，场地内地形地貌有较大高差，场地规划较复杂总占地面积约128亩，总建筑面积约32万m2，由SZ02地块、SZ03地块、SZ04地块与SH04地块共四个组成，场地四周均为市政道路；建筑物包括商业附属裙楼及高层住宅楼，其中商业裙楼为14层，高层住宅楼为1830层不等，共18栋，下设2层（局部3层）地下室。其中，SZ02地块含6栋高层住宅，1栋1层商业；SZ03地块含2栋高层住宅；SZ04地块含8栋高层住宅，2栋2层商业；SH04地块含2栋高层住宅，1栋4层
3、商业。本方案针对本工程18栋高层住宅外悬挑脚手架工程编制、因高层住宅标准层涉及装配式叠合板、为避免对叠合板的开凿，脚手架采用螺栓固定式型钢悬挑脚手架。精选文档2、各子项基本情况地块工程名称锦江人才公寓（锦城峰荟小区）项目工程地点成都市锦江区成龙路粮丰村SZ04地块 楼号1#楼、4#楼、5#楼、8#楼建筑高度(m)96.887主体结构剪力墙抗震等级地上部分二级层数地上28层/地下2层标准层层高(m)3.15楼号2#楼建筑高度(m)91.136主体结构剪力墙抗震等级地上部分二级层数地上26层/地下3层标准层层高(m)3.15楼号3#楼建筑高度(m)91.136主体结构剪力墙抗震等级地上部分二级层数
4、地上26层/地下2层标准层层高(m)3.15楼号6#楼建筑高度(m)81.598主体结构剪力墙抗震等级地上部分三级层数地上23层/地下2层标准层层高(m)3.15SZ03地块楼号1、2#楼建筑高度（m）84.75主体结构剪力墙抗震等级地上部分二级层数地上26层/地下1层标准层层高（m）3.15SZ02地块楼号1#楼建筑高度（m）7340主体结构剪力墙抗震等级地上部分二级层数地上21层/地下2层标准层层高（m）3.15楼号2#、5#楼建筑高度（m）83.85主体结构剪力墙抗震等级地上部分二级层数地上24层/地下2层标准层层高（m）3.15精选文档楼号3#楼建筑高度（m）99.45主体结构剪力墙抗
5、震等级地上部分二级层数地上30层/地下2层标准层层高（m）3.15楼号4#楼建筑高度（m）99.90主体结构剪力墙抗震等级地上部分二级层数地上29层/地下2层标准层层高（m）3.15SH04地块楼号1、2#楼建筑高度（m）56.80主体结构剪力墙抗震等级地上部分二级层数地上29层/地下2层标准层层高（m）3.003、施工平面布置（1）SZ04地块精选文档精选文档精选文档（2）SZ03地块精选文档（3） SZ02精选文档精选文档（4） SH04地块精选文档4、施工要求及技术保证条件4.1、施工要求1、本工程采用端部螺栓固定型钢悬挑形式脚手架，施工过程必须严格按照本方案及悬挑工字钢布置图施工。2、
6、本工程SZ02、SZ03、SZ04地块主楼2层以上层高3.15m，外悬挑脚手架每次悬挑6层，最大悬挑高度18.9m。本工程SH04地块主楼2层以上层高3m，外悬挑脚手架每次悬挑6层，最大悬挑高度18.0m悬挑层数详见下表：地块号楼栋号起始悬挑层悬挑楼层悬挑高度m楼层总层数SZ02地块1#、6#2F2F、8F、14F、20F18.921F2#、5#3F3F、9F、15F、21F18.924F3#、4#3F3F、9F、15F、21F、27F18.930F、29FSZ03地块1#、2#5F5F、11F、17F、23F18.926FSZ04地块1#、2#、3#、4#、5#、8#2F2F、8F、14F、
7、20F、25F18.926F、28F6#、7#2F2F、8F、14F、20F18.923FSH04地块1#、2#2F2F、8F、14F18.018F3、脚手架的设计力求做到结构安全可靠，造价经济合理。精选文档4、确保脚手架在使用周期内安全、稳定、牢靠。5、选用材料时，力求做到常见通用、可周转利用，便于保养维修。6、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。4.2、技术保证条件1、本专项方案实施前，项目技术负责人应会同方案编制人员向施工现场管理人员进行方案交底，并形成书面交底记录。施工现场管理人员应向作业人员进行安全技术交底，并由双方和项目专职安全生产
8、管理人员共同签字确认。2、脚手架的搭设和拆除需严格执行该专项施工方案。3、本工程悬挑脚手架的力学计算中不考虑卸载钢丝绳，但在实际实际施工中，在悬挑总高度的中间部位增设卸载钢丝绳一道，以提高安全系数。精选文档第二章 编制依据1、本项目PC构件深化设计图纸及结构蓝图、已审批的施工组织设计2、建筑施工安全检查标准JGJ59-20113、混凝土结构设计规范GB50010-20104、钢结构设计标准GB50017-20175、建筑结构荷载规范GB50009-20126、钢管脚手架扣件GB15831-20067、建筑施工高处作业安全技术规范JGJ80-20168、建筑施工临时支撑结构技术规范JGJ300-
9、20139、建筑施工扣件式钢管脚手架安全技术规范JGJ130-201110、混凝土结构工程施工质量验收规范（GB50204-2015）11、建筑施工模板安全技术规范（JGJ162-2008）12、建筑施工脚手架安全技术统一标准GB51210-201613、品茗施工安全设施计算软件V12.114、建设工程安全生产管理条例国务院令第393号15、建筑结构荷载设计手册16、安全检查标准JGJ59-201117、其他法律法规及相关规范18、四川省及成都市有关规范、规定精选文档第三章 施工计划1、施工准备本工程所有材料运输采用塔吊运输，为了能合理的使用机械设备，合理的安排劳动力，使现场施工做到有条不紊、
10、井然有序。根据现场实际情况和工程特点，本工程的各栋楼或部位均独立平行流水施工。本工程所有悬挑主梁均在加工厂内制作好后再统一运输至现场。 2、施工进度计划精选文档3、材料与设备计划2.1、脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793-2016规定的Q235普通钢管，钢管规格为48.3*3.6，考虑成都市场周边钢管采购情况，48.3*3.6难以采购，本工程悬挑脚手架选用48.0x3.0mm，本方案计算截面取483.0mm。钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、
11、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2.2、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15
12、831的要求，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报告和产品合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达精选文档65Nm时，不得发生破坏。新、旧扣件均应进行防锈处理。2.3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。2.4、脚手板1）、脚手板采用木脚手板、单块脚手板的质量不大于30kg；2）、木脚手板材质应符合现行国家标准木结构设计规范GB50005中a级材质的规定。脚手板厚度不应小于 50mm，两端各设直径不小于
13、4mm的镀锌钢丝箍两道。2.5、安全网采用密目式安全立网，应符合下列要求：(1)、 网目密度不低于2000目/100cm2；(2)、 网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm；(3)、 网体缝线不得有跳针、露缝，缝边应均匀；(4)、 一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)、 不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)、 阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；精选文档(7)、 做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上；(8)、 颜色应满足环境
14、效果要求，选用绿色；2.6、连墙件材料采用钢管制作，其材质应符合现行国家标准碳素钢结构GB/T700中Q235级钢的规定。2.7、悬挑梁采用型钢制作，其材质应符合现行国家标准碳素结构钢GB/T700或低合金高强度结构钢GB/T1591中的规定。2.8、联梁承受立杆荷载，固结点应当连接稳定、可靠，所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。2.9、用于固定悬挑梁的锚固螺栓材质应符合现行国家标准钢筋混凝土用钢 第1部分：热轧光圆钢筋GB1499.1中HPB235级钢筋的规定。2.10、主要材料参数表型钢悬挑脚手架(扣件式)材料参数表名称规格用
15、途备注钢管48.0mm3.0mm纵向水平杆、立杆剪刀撑、连墙杆/木脚手板3000mm250mm50mm脚手板/扣件/各杆件的连接/安全网6m1.8m 2000目防坠/钢丝绳619 16mm卸载钢丝绳/吊环20mm刚性预埋环HPB300精选文档吊耳板120mm*100 mm *10 mm吊杆与主梁连接件Q235钢板200mm*250mm*10mm主梁与螺栓连接件Q235钢板100m*100mm*5mm主梁与螺栓背部连接件Q235高强卸扣2T主梁与钢丝绳连接件/高强度螺栓A8.8 M20/M18主梁与建筑物连接件上拉杆件与吊耳板连接件/花篮螺栓OC型 M20卸载钢丝绳/上拉杆件/工字钢16号悬挑主
16、梁/联梁/主要设备计划表机械名称型号单位数量备注塔吊QTZ5610台1SZ04地块塔吊QTZ5513台1SZ04地块塔吊QTZ6012台2SZ04地块塔吊QTZ6013台6SZ02、SZ03、SH04地块塔吊QTZ6015台2SZ04地块塔机QTZ5013台1SZ02地块电焊机BX-300台4扳手/把60水准仪NAL30A台4卷尺10m把10第四章 施工工艺技术1、技术参数【型钢悬挑脚手架（扣件式）】脚手架排数双排脚手架纵、横向水平杆布置方式横向水平杆在下搭设高度(m)18.9/18.0钢管类型48.03.0立杆纵距(m)1.5立杆横距(m)0.8精选文档立杆步距(m)1.8双立杆计算方法不设
17、置双立杆挡脚板5步1设脚手板2步1设横向斜撑开口处设置连墙件布置方式两步两跨连墙件连接方式扣件连接地区四川省成都市基本风压(kN/m2)0.3安全网全封闭悬挑方式普通主梁悬挑锚固点设置方式螺栓锚固主梁合并根数nz1主梁建筑物外悬挑长度Lx(mm)1300梁/楼板混凝土强度等级C30主梁材料规格16号工字钢【型钢悬挑脚手架(阳角部位)】阳角处主梁悬挑方式联梁悬挑建筑物阳角处角度90混凝土强度等级C30阳角对角线时上是否有主梁是横向立杆排数2锚固点设置方式螺栓锚固主梁材料类型工字钢主梁材料规格16号工字钢联梁材料类型工字钢联梁材料规格16号工字钢【搁置主梁】悬挑方式普通主梁锚固点设置方式螺栓锚固高
18、强度螺栓规格A8.8/M20主梁建筑物外搁置长度Lx(mm)1500梁/楼板混凝土强度等级C30主梁材料规格16号工字钢2、工艺流程【型钢悬挑脚手架(扣件式)】精选文档悬挑架设计悬挑钢梁及构件制作楼层梁、墙内预埋螺栓洞安装悬挑钢梁立杆定位点设置纵向扫地杆立杆横向扫地杆横向水平杆纵向水平杆(格栅)剪刀撑连墙件铺脚手板扎防护栏杆扎安全网【型钢悬挑脚手架(阳角部位)】悬挑架设计悬挑钢梁及构件制作楼层梁、墙内预埋螺栓洞安装悬挑主梁悬挑主梁上下支撑杆件设置联梁安装架体【搁置主梁】悬挑架设计悬挑钢梁及构件制作楼层梁、墙内预埋螺栓洞安装主梁安装悬挑架体3、施工方法3.1. 悬挑工字钢布设3.1.1.根据房屋
19、建筑的外形及高度等情况确定悬挑型钢梁固定的部位。3.1.2.根据已有结构的边梁，确定悬挑型钢梁的布置位置以及悬挑长度，悬挑型钢梁的间距不超过2M。当悬挑长度大于 1.8M以及主梁上部设置联梁时设置两根斜拉钢丝绳。3.1.3.根据已有结构梁宽度或板墙的厚度确定高强螺栓的长度尺寸。一般为：结构尺寸加 8公分为高强螺栓的长度。高强螺栓的直径为 20mm，强度级别为A8.8 级。精选文档3.1.4.根据结构的层高及悬挑型钢梁长度确定上悬斜拉钢丝绳的长度。上悬斜拉钢丝绳的长度可通过斜拉钢丝绳上的花篮螺栓进行长度的适当调节。3.2.悬挑型钢梁及构件的制作3.2.1悬挑型钢梁400mm800mm悬挑型钢梁采
20、用16#工字钢，工字钢具有较好的稳定性。根据施工图纸将工字钢切割成需要的长度。工字钢梁的长度为：外立杆距墙的距离 X 再加上100。3.2.2连接钢板连接钢板采用厚度为 10mm的Q235钢板。主要在有悬挑型钢根部与原结构连接精选文档，采用A8.8 M20的高强度螺栓进行紧固，螺栓用双螺帽，背部设置5mm厚钢垫板，垫板与螺帽之间增设配套弹簧片，且施工当中通过扳手将双螺帽拧紧。螺栓锚固型钢悬挑连接钢板样式3.2.3斜拉钢丝绳及花篮螺栓是悬挑架体中的重要受力构件之一，采用直径 16mm 的钢丝绳。斜拉钢丝绳一端用花篮螺栓连接于吊环上，一端用绳卡固定于吊耳板上精选文档。并在使用期间巡视，检查钢丝绳松
21、紧度，保证钢丝绳与梁的受力，均匀一致。3.2.4楼层边梁、墙内预埋高强螺栓洞预埋螺栓洞采用PVC管，内径比高强螺栓的直径大5mm。预埋PVC管时事先弹好水平线，将PVC管预埋在统一高度，一般为结构板底向下8cm到螺栓洞中心位置，将PVC管与边梁内的钢筋绑扎牢固，以免振捣混凝土时将其振捣偏位。3.3. 钢梁安装3.3.1.悬挑型钢梁安装a.待结构砼浇筑完成后拆除外墙模板，将预留的螺栓孔洞找出来并清理干净，如果悬挑型钢梁安装部位结构面不平整，则必须修补平整，这样才能使连接钢板与结构面充分接触，受力均匀。b.根据本专项方案将悬挑型钢梁根部用两个8.8级M20的高强螺栓与结构相连，此时由于上部结构没有
22、完成不能进行上悬斜拉，所以需先将悬挑型钢外侧端部搁置在下层部位的脚手架上。安装时悬挑型钢的外端上翘2CM，可减少上部架体安装后，悬挑型钢梁头下垂现象。3.3.2.水平联梁安装主楼阳角处，悬挑梁无法按设计间距时，用联梁进行横向连接，立杆按设计间距进行搭设，并在立杆位置焊 20#钢筋作为立杆的精选文档定位筋，以防止立杆滑移。联梁连接构造示意图3.3.3. 斜拉钢丝绳的安装a.待上层的主体结构完成以后，及时进行斜拉钢丝绳的安装。b.安装时先将钢丝绳切割成需要的长度，一端用绳卡与花篮螺栓连接，花篮螺栓勾在预埋吊环上。另一端与悬挑型钢梁端部吊耳板连接。c.斜拉钢丝绳连接完成后调节上部的花篮螺栓，使钢丝绳
23、绷紧均匀受力。d.当悬挑型钢梁长度大于 1.8m或悬挑主梁上部设置联梁时，悬挑型钢梁上设置两根上悬斜拉钢丝绳。3.3.4. 悬挑梁定位定距定位，放样悬挑梁位置并做好标记。悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向联粱上焊接150mm、直径20mm的钢筋，立杆套在其外，并同时在立杆下部设置扫地杆。精选文档.6脚手架立杆与挑架的连接图3.3.5. 特殊部位悬挑梁布置a.建筑结构阳角部位：
24、主楼阳角处，悬挑梁无法按设计间距设置时，用联梁进行横向连接，立杆按设计间距进行搭设，主梁与联梁连接处周圈满焊，焊缝高度不低于3mm。阳角处的悬挑梁布置3.3.6、钢丝绳卸荷b.结构构件内的受拉锚环，必须在混凝土达到设计强度的75%以上方可受力使用。拉钩、吊环一定要采用圆钢制作，不得采用螺纹钢筋。精选文档c.扎接上部拉环的钢丝绳，至少采用3个卡头扎紧，钢丝绳扎头螺丝全要拧紧，不允许松动。d.对整个架体进行安全检查，发现钢丝绳松动、锈蚀或焊缝脱焊等情况时要立即进行修复，合格后方可继续使用。钢丝绳绳卡做法3.4 架体搭设3.4.1 立杆设置a.立杆采用对接接头连接，立杆与纵向水平杆采用直角扣件连接。
25、接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3。b.立杆的垂直偏差应控制在不大于架高的1/400。c.立杆及纵横向水平杆构造要求见下图。精选文档立杆对接接头布置d.在脚手架转角处、施工升降机的开口处，设置 “Z”字型加强杆，保证架体的稳定性，并且两侧的开口端随层设置连墙件，且上下间距不得大于4m。3.4.2 纵、横向水平杆精选文档a.纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步
26、或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。b.立杆与纵向水平杆交点处设置横向水平杆，两端固定在立杆上，以形成空间结构整体受力。纵向水平杆对接接头布置3.4.3 剪刀撑设置a.脚手架外侧立面整个长度和高度上连续设置剪刀撑；b.每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在精选文档4560之间。c.剪刀撑斜杆的接长应采用搭接或对接，采用搭接连接时，搭接长度不小于1m，应采用不少
27、于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。d.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。3.4.4 脚手板、脚手片的铺设要求a.脚手架里排立杆与结构层之间均应铺设脚手板，内外立杆间应满铺脚手板，无探头板。将脚手板两端与水平杆可靠固定，严防倾翻。b.满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。精选文档c.脚手片须用镀锌铁丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。脚手板对接 脚手板搭接脚手板对接
28、搭接构造d.在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；3.5 防护栏杆3.5.1 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆内侧。3.5.2 选用扎丝张挂安全网，要求严密、平整。3.5.3 脚手架外侧施工作业层必须在0.6m、1.2m高位置设置2道防护栏杆和18cm高挡脚板，栏杆和挡脚板均应搭设在外立杆的内侧。 3.5.4 脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧在0.6m、1.2m高位置设置2道防护栏杆和18cm高挡脚板。3.6 连墙件3.6.1 脚手架与建筑物按计算书中“两步两跨”连墙件布置要求设拉结点。拉
29、结点在顶部处每跨设置连墙杆（设置详节点详图）。精选文档3.6.2 连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接；3.6.3 连墙件应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；3.6.4 拉结点应保证牢固，防止其移动变形，且尽量设置在外架纵横向水平杆接点处。宜靠近主节点设置，偏离主节点的距离不应大于300mm；3.6.5 连墙件构造示意图：1-垫木；2-短钢管；3-直角扣件；4-横向水平杆；5-附加钢管脚手架刚性连墙件构造示意图3.7 架体内封闭3.7.1 脚手架的架体内立杆距墙体净距最多为400mm，如因结构设计的限制大于精选文档4
30、00mm的必须铺设站人板，站人板设置平整牢固。3.7.2 脚手架施工层内立杆与建筑物之间应采用脚手片进行封闭。3.7.3 施工层以下脚手架每隔10m以及底部用双层网兜进行封闭。3.8 脚手架避雷设置3.8.1 脚手架四周大阳角顶部设置四根避雷针，采用直径14mm热镀锌圆钢作为避雷针。3.8.2 4层与主体结构避雷引下线进行有效连接，将结构内避雷引下线引出结构层，外甩30cm长，与外脚手架内立杆进行双面焊接，焊接长度不小于6d，并涂刷防锈漆。3.8.3 外脚手架的悬挑层与悬挑层直接大阳角处进行有效跨接，采用直径10mm的圆钢进行双焊接，焊接长度不小于6d。3.8.4 立杆与立杆之间、横杆与横杆之
31、间、立杆与横杆直接进行有效跨接，采用直径10mm的圆钢进行双焊接，焊接长度不小于6d。精选文档精选文档第五章 施工安全保证措施5.1 组织保障5.1.1 安全保证体系图 5.1.2 组织管理本工程根据施工需要抽调具有丰富施工经验的管理人员，组成锦江人才公寓项目建设工程项目部，实行项目经理负责制。项目部设置工程部、技术部、质量部、安全部、经营部、财务部、综合办公室等7个职能部门，并配齐相应的管理人员。根据本工程特色将精心规划和制定项目质量计划，并将项目管理职能分解到各个部门，落实到各个管理岗位，保证整个管理机构在运转中有条不紊。精选文档5.2 安全保证措施5.2.1 安全技术措施a.脚手架必须配
32、合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结。b.每搭完一步脚手架后，应按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。精选文档c.立杆搭设应符合下列规定：(1)、 相邻立杆的对接连接应符合建筑施工扣件式钢管脚手架安全技术规范精选文档JGJ130-2011中以下的规定：当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm，各接头中心至主节点的距
33、离不大于步距的1/3。(2)、 当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。d.脚手架纵向水平杆的搭设应符合下列规定：(1)、 脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；(2)、 纵向水平杆的搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第6.2.1条的规定；I、纵向水平杆设置在立杆内侧，单根杆长度不小于3跨II、纵向水平杆接长应采用对接扣件连接，两根相邻纵向水平杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm，各接头中心至主节点的距离不大于步距的1/3。
34、3)、 在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。e.脚手架横向水平杆搭设应符合下列规定：(1)、 搭设横向水平杆应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第6.2.2条的构造规定：精选文档I、作业层上非主节点处的横向不平杆，根据支撑脚手板的需要等间距设置，最大间距不应小于纵距的1/2。II、双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。(2)、 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于100mm；f、脚手架纵向、横向扫地杆搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的以下
35、规定：纵向扫地杆采用直角扣件固定在距离底座上皮不大于200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。g、脚手架连墙件安装应符合下列规定：(1)、 连墙件的安装应随脚手架搭设同步进行，不得滞后安装；(2)、 当脚手架施工操作层高出相邻连墙件以上两步时，应采取确保脚手架稳定的临时拉结措施，直到上一层连墙件安装完毕后再根据情况拆除。h、脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。i、扣件安装应符合下列规定：(1)、 扣件规格必须与钢管外径相同；(2)、 螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm；精选文档(3)、 在主节点
36、处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；(4)、 对接口径开口应朝上或朝内；(5)、 各杆件端头伸出扣件盖板边缘长度不应小于100mm。j、作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：(1)、 栏杆和挡脚板均应搭设在外立杆的内侧；(2)、 上栏杆上皮高度应为1.2m；(3)、 挡脚板高度不应小于180mm；(4)、 中栏杆应居中设置。k、脚手板的铺设应符合下列规定：(1)、 脚手架应铺满、铺稳，离墙面的距离不应大于150mm；(2)、 脚手板对接平铺时，接头处必须设置两根横向水平杆，脚手板外伸长取130150mm，两块脚手
37、板外伸长度的和不大于300mm；脚手板搭接铺设时，接头处必须支在横向水平杆上，搭接长度不小于200mm，其中伸出横向水平杆的长度不小于100mm，脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上。(3)、 在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。 l、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通纵向水平杆，形成避雷网络，并检测接地电阻不大于30。精选文档m、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。5.2.2安全管理措施1、 本专项方案实施前，项目技术负责人应会同方案编制人员向施工现场管理人员进行方案交底，并形成书面交
38、底记录。施工现场管理人员应向作业人员进行安全技术交底，并由双方和项目专职安全生产管理人员共同签字确认。2、 定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。3、 外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。4、 外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。5、 严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。6、 保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。7、 结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意
39、不得任意拆除脚手架部件。精选文档8、 严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。9、 各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。5.1.3 脚手架拆除技术措施1、 拆架前：(1)、 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；(2)、 应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；(3)、 应由单位工程负责人进行拆除安全技术交底；(4)、 应清除脚手架上杂物及地面障碍物。2、 拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。拆架的高处作业人员应戴
40、安全帽、系安全带、扎裹腿、穿软底防滑鞋。3、 拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆横向水平杆、纵向水平杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。4、 拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除纵向水平杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。精选文档5、 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。6、 拆除
41、时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。7、 拆架时严禁碰撞脚手架附近电源线，以防触电事故。8、 在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。9、 拆下的材料要经施工电梯下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的构配件应按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的规定及时检查、整修与保养，并应按品种、规格分别存放。10、 高层建筑脚手架拆除，应配备良好的通讯装置。11、 当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。12、 如遇强风、大雨
42、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。13、 翻掀垫铺脚手板时应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。精选文档5.3 安全管理制度1、 搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；2、 搭设人员必须戴安全帽、系安全带、穿防滑鞋；3、 脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；4、 作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备，
43、严禁拆除或移动架体上安全防护措施；5、 当有六级以及六级以上大风和雾、雨、雪天气，应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施，并扫除积雪；6、 夜间不宜进行脚手架搭设与拆除工作；7、 脚手架的安全检查与维护，应按相应安全技术规范进行；8、 脚手板应铺设牢靠、严实，并应用安全网双层兜底，施工层以下每隔10m应用安全网封闭；单、双排脚手架、悬挑式脚手架沿架体外围应用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并应与架体绑扎牢固。9、 在脚手架使用期间，严禁拆除主节点处纵、横向水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；精选文档10、 当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时，必须对脚手架采取加固措施；11、 临街搭设脚手架时，外侧应有防止坠物伤人的防护措施；12、 在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；13、 工地临时用电线路的架设及脚手架接地、避雷措施等。应按现行行业标准施工现场临时用电安全技术规范
