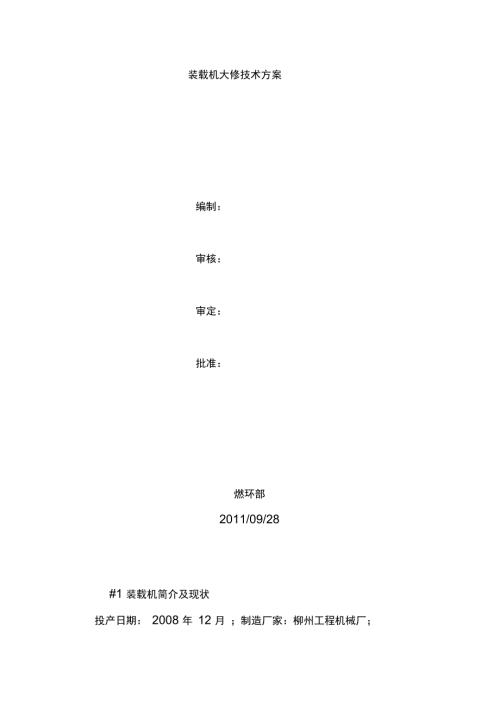

1、装载机大修技术方案编制：审核：审定：批准：燃环部2011/09/28#1 装载机简介及现状投产日期： 2008 年 12 月 ；制造厂家：柳州工程机械厂；型号规格：CLG 856 ;装机斗容量：3 m3额定负荷5 t#1 装载机主要承担石膏库铲石膏、紧急上煤漏斗上煤、 除大块器铲大块等工作，自去年两台机组发电后，所用的煤 种较杂，含硫较高，石膏量、漏斗上煤量、除大块器铲大块 的工作量都大幅度较加，装载机的使用随之大增。目前该设备出现如下状况：(1) 设备的损耗、腐蚀较大，其动力部分、机械传动部分 和工作装置都出现较严重的磨损腐蚀，存在着较多的问题必 须经过大修进行解决。(2) 该装载机长期铲石
2、膏，因石膏腐蚀性特别强，对装载机的腐蚀比较严重，急需解决且存在的主要问题有：1、机车外表腐蚀严重; 2、各联接销座磨损。 3、铲斗腐蚀严重。 4、传动轴磨损。 5、前刹车分泵、刹车油管腐蚀严重。6、工作分配阀及液压油管腐蚀严重。 7、各油缸杆腐蚀。以上问题，已严重影响该设备的安全稳定运行，经部门研 究决定实施大修。二、大修方案(1) 柴油机系统：更换喷油器、空气滤芯、机油格、柴油 格;柴油箱进行清洗，水箱各连接管的更换。燃油系统清洗 检查及高压油泵的修理;配气系统清洗检查;机油散热器的 修理。(2) 变矩器及变速箱：更换变速泵，检查变速阀如达不到标准应更换。(3) 驱动桥：全部分解检查各转动件
3、的配合间隙，如超标 修复或更换并更换全部密封件。(4) 传动轴：更换十字轴及轴承并按需更换总成。(5) 制动系统：更换空压机总成、油水分离器、压力控 制器、双管路气制动阀、单向阀、风管；更换前后两个加力 器。盘式制动器；更换全部密封件、各活塞检查配合间隙， 如发现活塞腐蚀应更换、刹车片磨损应更换。手制动检修 及更换皮腕。(6) 工作装置液压系统：各转动件全部检查配合间隙，如 超标应修复，更换全部液压油管密封件、按需更换工作泵先 导阀油管、液压油管清洗及更换滤网等。(7) 转向系统：更换各密封件、液压油管，按需更换转向 泵等。(8) 变速操作系统：各联接件不灵活的部件进行处理、间 隙大的进行调整
4、轴承更换。(9) 车架：更换各车架联接绞点的销、垫及衬套等。(10) 铲斗：更换各绞点销轴、套、铲斗前底板磨损严重 的钢板更换。(11) 驾驶室： 司机座椅按需更换、 驾驶室外侧的挡泥板、 门窗等损坏部分修复。(12) 电气：更换各线路及仪表、仪表架；检查发电机，起动机，如达不到标准要求更换处理；灯全部更换，并按需更换电池及照明灯具。(13) 空调：空调腐蚀严重更换处理。(14) 整机全部防腐喷漆，一度底漆、二度面漆。三、主要材料主机型号： WD61567G3-36序号名称型号规格单位数量单价(元)金额(元)备注r01冷却水软管880530007件1252502喷油器偶件件614888803
5、起动机Q2827DE件11780178004空气滤芯135件110510505空滤器罩总成件139539506增压器61560119223A件13580358007输油泵总成件1135.135.08前桥传动轴51G0002件11800180009后桥传动轴03E0014件11300130010变速操纵阀12C0001件11500150011转斗缸销11D0006件114014012动臂销轴11D0008件212024013转向销11D0007件411044014上铲接销60A0014件111011015下铲接销轴60A0015件111011016铲斗下销轴11D0004件27014017铲斗上
6、销轴11D0001件170.7018铲斗刀板43C0086件12500250019转向缸修理包付235070020转向系修理包套/台125025021转斗缸修理包套/台145045022分配阀套/台1350.350.23分配阀进油软管07C0009件135035024分配阀回油软管07C0010件135035025动臂缸修理包套/台236072026加力器总成13C0067件21200240027气制动阀总成13C0004件140040028汽车油漆(进口)Kg40180720029轮胎总成25-23.5套4750030000合计58430 元四、费用估算 材料费：约6万元(2) 劳务费(含设备送出和返回费用)25 万元(3) 总费用合计：6+2.5=8.5万元.五、试车及验收(1) 空载试车；(2) 重载试车；(3) 超负载试车；(4) 大修所有相关技术资料(如大修记录竣工报告等) 全部移交甲方策划部及相关班组。六、项目实施计划(1)施工时间预定为30天
