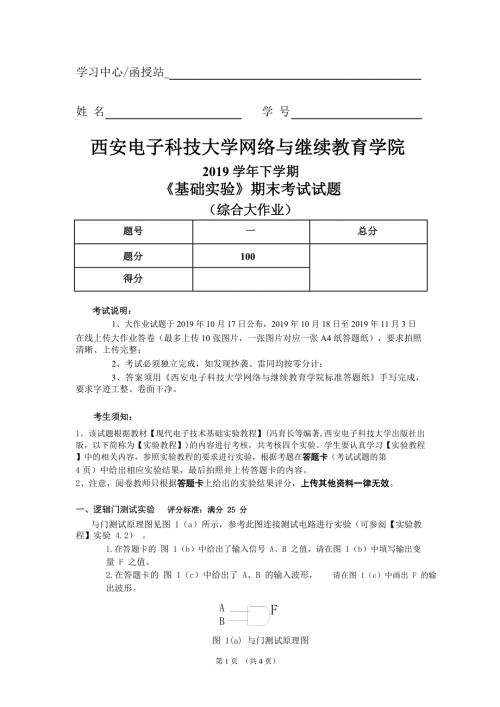

    1、学习中心/函授站_姓 名学 号西安电子科技大学网络与继续教育学院2019 学年下学期基础实验期末考试试题(综合大作业)题号一总分题分100得分考试说明:1、大作业试题于 2019 年 10 月 17 日公布,2019 年 10 月 18 日至 2019 年 11 月 3 日在线上传大作业答卷(最多上传 10 张图片,一张图片对应一张 A4 纸答题纸),要求拍照清晰、上传完整;2、考试必须独立完成,如发现抄袭、雷同均按零分计;3、答案须用西安电子科技大学网络与继续教育学院标准答题纸手写完成,要求字迹工整、卷面干净。考生须知:1、该试题根据教材【现代电子技术基础实验教程】(冯育长等编著,西安电子科

    2、技大学出版社出版,以下简称为【实验教程】)的内容进行考核,共考核四个实验。学生要认真学习【实验教程】中的相关内容,参照实验教程的要求进行实验,根据考题在答题卡(考试试题的第4 页)中给出相应实验结果,最后拍照并上传答题卡的内容。2、注意,阅卷教师只根据答题卡上给出的实验结果评分,上传其他资料一律无效。一、逻辑门测试实验评分标准:满分 25 分与门测试原理图见图 1(a)所示,参考此图连接测试电路进行实验(可参阅【实验教程】实验 4.2) 。1.在答题卡的 图 1(b)中给出了输入信号 A、B 之值,请在图 1(b)中填写输出变量 F 之值。2.在答题卡的 图 1(c)中给出了 A、B 的输入波

    3、形,请在图 1(c)中画出 F 的输出波形。A FB图 1(a) 与门测试原理图第 1 页 (共 4 页)二、组合逻辑电路实验评分标准:满分 25 分全加器原理图见图 2(a)所示,参考此图连接测试电路进行实验(可参阅【实验教程】实验 4.3 )。1.在答题卡的 图 2(b)中给出了输入信号 Ai、Bi 及 Ci 之值,请填写输出变量 Ci+1 及 Si 之值。2.在答题卡的 图 2(c)中给出了输入信号的波形,请画出输出信号的波形图。Ai=1=1SiBiCi&Ci+1&图 2(a) 全加器原理图三、译码器实验评分标准:满分 25 分74138/74LS138 译码器原理图见图 3(a)所示,

    4、参考此图连接测试电路进行实验(可参阅【实验教程】实验 4.4)。1.在答题卡的 图 3(b)中给出了输入信号 C、B 及 A 之值,请填写输出信号之值。2.在答题卡的 图 3(c)中给出了输入信号的波形,请画出输出信号的波形图。ABY0CY1Y2Y3Y4Y5Y6Y7图 3(a) 译码器原理图四、触发器实验评分标准:满分 25 分第 2 页 (共 4 页)触发器实验原理图见图 4(a)所示,其中 R 为启动信号,实验时先在 R 端加载一个负脉冲以确定四个触发器的初始状态。参考此图连接测试电路进行实验(可参阅【实验教程】实验 4.5),在答题卡的 图 4(b)中填写寄存器状态表;在答题卡的 图 4

    5、c)中画出电路的仿真波形图。Q1Q2Q3Q4R CP图 4(a)触发器实验原理图第 3 页 (共 4 页)答题卡(注意,考生只拍照并上传下列实验结果,上传其他资料一律无效。)姓 名学 号学习中心/函授站输入输出AiAiBiCiCi+1Si输入输出A000BABF001i00B010C01011i10F100C11101i+1图1(c) 仿真波形图1(b)测试结果110Si111图2(b)测试结果图2(c) 仿真波形图CBA输 入输 出CBAYO Y1 Y2 Y3 Y4 Y5 Y6 Y7Y0000Y1001010Y2011Y3100101Y4110Y5111Y6图3(b)测试结果Y7图3(c) 仿真波形图CPCPQ1 Q2Q3Q4Q11Q223Q34Q4图4(b) 寄存器状态表图4(c) 仿真波形图第 4 页 (共 4 页)
