    西门子母线的先进性.doc

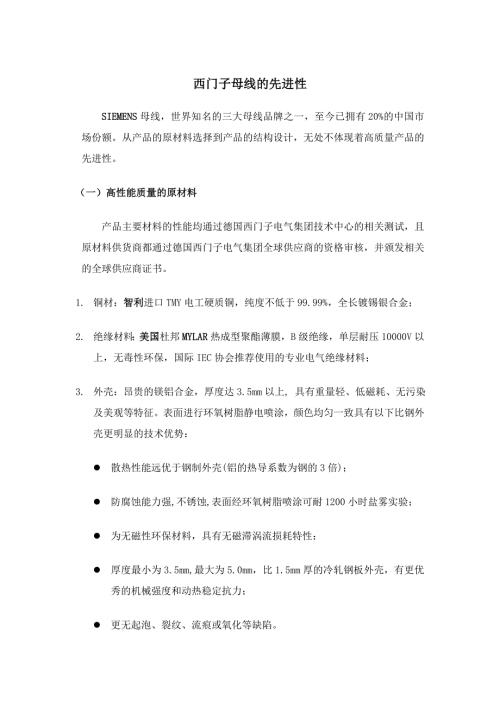

    1、西门子母线的先进性SIEMENS母线,世界知名的三大母线品牌之一,至今已拥有20%的中国市场份额。从产品的原材料选择到产品的结构设计,无处不体现着高质量产品的先进性。(一)高性能质量的原材料 产品主要材料的性能均通过德国西门子电气集团技术中心的相关测试,且原材料供货商都通过德国西门子电气集团全球供应商的资格审核,并颁发相关的全球供应商证书。1. 铜材:智利进口TMY电工硬质铜,纯度不低于99.99%,全长镀锡银合金;2. 绝缘材料:美国杜邦MYLAR热成型聚酯薄膜,B级绝缘,单层耐压10000V以上,无毒性环保,国际IEC协会推荐使用的专业电气绝缘材料;3. 外壳:昂贵的镁铝合金,厚度达3.5

    2、mm以上, 具有重量轻、低磁耗、无污染及美观等特征。表面进行环氧树脂静电喷涂,颜色均匀一致具有以下比钢外壳更明显的技术优势:l 散热性能远优于钢制外壳(铝的热导系数为钢的3倍);l 防腐蚀能力强,不锈蚀,表面经环氧树脂喷涂可耐1200小时盐雾实验;l 为无磁性环保材料,具有无磁滞涡流损耗特性;l 厚度最小为3.5mm,最大为5.0mm,比1.5mm厚的冷轧钢板外壳,有更优秀的机械强度和动热稳定抗力;l 更无起泡、裂纹、流痕或氧化等缺陷。深圳为近海城市,空气潮湿,盐份大。特殊的气候环境更对母线外壳的防腐蚀性提出更高要求。西门子母线的外壳材料及表面处理,使产品达到户外裸露或强污染环境的防蚀要求,更

    3、能满足本项目的特殊恶劣使用环境。(二) 系统设计更体现使用的安全可靠1. 双重整体接地系统:l 整体IGB接地系统:采用无磁性的铝质材料作为整体式接地导体,整体包围导电铜排,它的接地容量超过50%。当系统出现高容量的接地故障时,使系统直接与大地相通,它具备最短的接地途径。l 内置独立接地导体:确保了更大的接地容量和接地连续性、抗干扰性,从而提高运行时人员的人身安全性。我们认为接地导体作为系统的生命安全线是十分重要的,我们的产品设计,能最大限度的提供大容量电网配电的保护,为接地故障提供最短、畅通的接地路径和高接地容量。产品更加适合电信机房的负载特点。2. 全自动安全罩盖:插口装置配自动安全罩盖,

    4、在插口没有配置插接箱时,该罩盖能自动关闭,以免固体或灰尘进入,发生短路,并确保不会被意外打开。保证操作人员在任何时候都不会接触带电导体。插口处的防护等级为IP54,使系统无需加装任何特殊装置便能使用于各种恶劣环境。3. 具有安全联锁结构的插接箱设计:l 在插接箱插拔时,始终地线最先接触,最后断开;l 在插接箱下级负载不带电的情况下,可实现母线带电的插拔;l 插接箱在工作状态下,箱门不会被打开。4 内部烟囱阻隔:西门子系列母线槽内部的连续空间用特殊绝缘隔板阻隔,以防止使用母线的地方在发生火灾时,浓烟和气体通过从母线槽产生烟气通道进行散发。即使在母线穿越墙和地板时,我司可提供穿墙防火栅护套,阻隔母

    5、线与楼板之间的缝隙,内充防火材料,既使整个系统美观整洁,也满足消防防火的要求,不形成空隙,防止产生烟囱效应。(三) 合理的结构使系统的短路承受强度大,动热稳定性好SIEMENS母线系统在3周波内承受200KA的短路电流冲击,在1秒内能承受100KA的短路电流。如此高的动热稳定性能得益于产品的结构设计的先进性。1. 密集的插口结构:保证了无论是馈电式(不含插接口)母线还是插接式(含插口)母线,始终保持全程密集型的结构,导电铜排之间无任何间隙,确保了系统的完全密集和低阻抗,散热性更好、温升系数低、电压降低、机械性能更高。工厂或高层建筑类项目预留大量插接口,如采用传统的工艺,整段母线将改变了密集结构

    6、形成了空气型母线,有以下弊端:l 母线内易残留大量空气及湿气,易导致母线发热,温度攀升,影响绝缘使用寿命,减少产品安全系数和产品寿命;l 空气型结构散热差,需加大导体截面来满足温升指标;l 系统阻抗大,系统工作效率低,损耗大。2. 铆接结构:与螺钉固定方式相比,有如下的优势:l 连接强度更高。整个系统的机械强度加大。动热稳定抗力、耐冲击能力大大增强;l 避免母线在长期运行的振动中造成螺丝松动或脱落而引发的重大质量事故;l 电路连续性更优异;l 整个结构更紧固,外型整洁美观;(四) 便利、简单的安装1. 体积小,重量轻:全程密集结构使得产品的体积更紧凑小巧,镁铝合金的外壳使产品重量减轻。即为运

    7、输和安装带来方便,又节约了安装空间。2. 联结器:节约了50%的母线安装时间,自带安装力度控制和安装质量控制,使安装质量最大程度不受人为因素影响。l 申请专利的“QWIKMAKE”TM连接器:摒弃了传统的设计,使得安装速度较普通连接器快一倍。而且由于它不可翻转,两段母线在连接时不会发生错相,简化安装程序,更有助于安全快速的安装。l 单螺栓连接装置:西门子系列母线槽联接处采用单个双头螺钉紧固端子,在维修或改线时能快速装拆。它可在母线的任一端拆下或装上,并且采用带有力矩指示的紧固螺栓来保证连接部位可靠的连接和尽量小的接触电阻,安全准确快捷。每个连接装置均可有效吸收3mm热胀冷缩量,无需使用膨胀节。

    8、l 双头螺钉和高压力均衡垫(独有):该标准件在XL系列母线槽系统中为通用件,从英国原装进口。双头螺钉能保证在安装时,只需用普通扳手旋紧螺钉直至上面的螺栓头自动短裂,且螺钉上的指示牌脱落,说明该接头力矩已达到最佳状态。可节约75安装时间。安装完毕后剩余的螺栓头可在维修、拆装时二次利用。压力通过碗型垫圈传递至与铜排等截面的高压力均衡垫(独有),确保整个母线连接处面压力均匀、松紧适度。3. AS变压器连接系统:AS系统附图1AS系统附图24. 紧急供货处理西门子系列母线槽内部的连续空间用特殊绝缘隔板阻隔,以防止使用母线的地方在发生火灾时,浓烟和气体通过从母线槽产生烟气通道进行散发。即使在母线穿越墙和

    9、地板时,我司可提供穿墙防火栅护套,阻隔母线与楼板之间的缝隙,内充防火材料,既使整个系统美观整洁,也满足消防防火的要求,不形成空隙,防止产生烟囱效应。(五) 外壳处理西门子系列母线槽采用优质铝镁合金型材作为外壳,具有重量轻、低磁耗、无污染及美观等特征。表面进行环氧树脂静电喷涂,颜色均匀一致由于铝镁合金外壳厚度是钢外壳的2倍以上,因此具有以下比钢外壳更明显的技术优势:l 铝镁合金外壳散热性能远优于钢制外壳(铝的热导系数为钢的3倍);l 铝镁合金外壳的防腐蚀能力强,特别适用于空气湿度大、盐分高、污染等级高的南方应用环境;l 铝镁合金外壳为无磁性环保材料,具有无磁滞涡流损耗特性;l 铝镁合金外壳经环氧

    10、树脂喷涂可耐1200小时盐雾实验;l 铝镁合金外壳厚度最小为3.5mm,最大为5.0mm,比1.5mm厚的冷轧钢板外壳,有更优秀的机械强度和动热稳定抗力;l 更无起泡、裂纹、流痕或氧化等缺陷。深圳为近海城市,空气潮湿,盐份大。特殊的气候环境更对母线外壳的防腐蚀性提出更高要求。西门子母线的外壳材料及表面处理,使产品达到户外裸露或强污染环境的防蚀要求,更能满足本项目的特殊恶劣使用环境。(六) 结构特点l 申请专利的“QWIKMAKE”TM连接器:摒弃了传统的设计,使得安装速度较普通连接器快一倍。而且由于它不可翻转,两段母线在连接时不会发生错相,简化安装程序,更有助于安全快速的安装。l 单螺栓连接装

    11、置:西门子系列母线槽联接处采用单个双头螺钉紧固端子,在维修或改线时能快速装拆。它可在母线的任一端拆下或装上,并且采用带有力矩指示的紧固螺栓来保证连接部位可靠的连接和尽量小的接触电阻,安全准确快捷。每个连接装置均可有效吸收3mm热胀冷缩量,无需使用膨胀节。l 双头螺钉和高压力均衡垫(独有):该标准件在XL系列母线槽系统中为通用件,从英国原装进口。双头螺钉能保证在安装时,只需用普通扳手旋紧螺钉直至上面的螺栓头自动短裂,且螺钉上的指示牌脱落,说明该接头力矩已达到最佳状态。可节约75安装时间。安装完毕后剩余的螺栓头可在维修、拆装时二次利用。压力通过碗型垫圈传递至与铜排等截面的高压力均衡垫,确保整个母线

    12、连接处面压力均匀、松紧适度。此结构为我司独有设计。l 铆接结构:保证电连续性,整洁美观,铆钉铆接方式同一般的螺钉固定方式相比,具有如下优势:a) 避免母线在长期运行的振动中造成螺丝松动或脱落而引发的重大质量事故;b) 电连续性更优异,更牢固,外型整洁美观;c) 整个结构更紧固,系统的机械强度、动热稳定抗力、耐冲击能力大大增强;(七)维修便利l 通用配件:西门子母线系统配件均为标准通用件,使不同系列及不同类型的母线的连接无需特殊过渡件,通用件使安装维修十分快速简捷,也方便今后的扩容和延伸。l 每段母线可独立拆卸:由于母线间的连接为独立的连接头,所以每一段母线的拆卸不影响其他单元的位置。l 连接螺

    13、栓可重复利用:由于采用双头螺钉,在检修时可用力矩扳手将原来的螺栓拧到规定值即可。(八) 母线结构更加密集,系统工作效率更高XL系列母线的结构设计具有更高的密集程度。在含有插接箱的分支插口处,我司改变传统的工艺(即将每相铜导体分开,形成空气型母线结构),采用先进的新技术(已有专利号),保证了无论是馈电式(不含插接口)母线还是插接式(含插口)母线,始终保持密集型的结构,导电铜排之间无任何间隙,确保了系统的完全密集和低阻抗,散热性更好、温升系数低、电压降低、机械性能更高。工厂或高层建筑类项目预留大量插接口,如采用传统的工艺,整段母线将改变了密集结构,形成了空气型母线,有以下弊端:5. 母线内易残留大

    14、量空气及湿气,易导致母线发热,温度攀升,影响绝缘使用寿命,减少产品安全系数和产品寿命;6. 空气型结构散热差,需加大导体截面来满足温升指标;7. 系统阻抗大,系统工作效率低,损耗大。改进插口加工工艺后,完全解决了以上问题,得到用户的一致认同。(九) 防护等级更高产品的设计完全考虑了系统对外来固、液的防护,无需用户在安装时采取其他的措施提高防护等级。大大降低意外的运行环境造成母线槽的故障率。户内环境下使用时,我们可提供防护等级为IP42IP66的产品;对于含插口的母线,由于受插口防护能力影响,产品防护等级为IP42IP54。(十) 插接箱设计更先进l 插接箱在插拔时,始终地线最先接触。且插接箱与母线槽之间具有连锁装置,使用更安全。l 插口装置配自动安全门,保证操作人员在任何时候都不会接触带电导体,插口处的防护等级为IP54,使系统无需加装任何特殊装置便能使用于各种恶劣环境。l 插接口的密封门在不用时可自动关上,以免固体或灰尘进入,发生短路 。l 插接箱配置西门子品牌断路器,也可配置用户制定的任何品牌断路器。l 可生产1250A大电流的插接箱,且插接口的互换性更广,能实现20A-800A插接箱插口安装互换。以上XL产品的特点使产品无论在安装,还是在使用中,系统性能稳定、可靠、安全。
