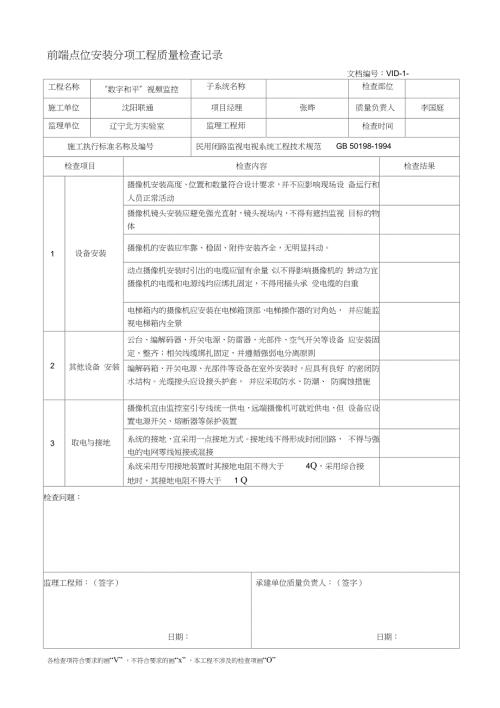

1、前端点位安装分项工程质量检查记录文档编号：VID-1-工程名称“数字和平”视频监控子系统名称检查部位施工单位沈阳联通项目经理张晔质量负责人李国庭监理单位辽宁北方实验室监理工程师检查时间施工执行标准名称及编号民用闭路监视电视系统工程技术规范GB 50198-1994检查项目检查内容检查结果1设备安装摄像机安装高度、位置和数量符合设计要求，并不应影响现场设 备运行和人员正常活动摄像机镜头安装应避免强光直射，镜头视场内，不得有遮挡监视 目标的物体摄像机的安装应牢靠、稳固、附件安装齐全，无明显抖动。动点摄像机安装时引出的电缆应留有余量，以不得影响摄像机的 转动为宜；摄像机的电缆和电源线均应绑扎固定，不
2、得用插头承 受电缆的自重电梯箱内的摄像机应安装在电梯箱顶部、电梯操作器的对角处， 并应能监视电梯箱内全景2其他设备 安装云台、编解码器、开关电源、防雷器、光部件、空气开关等设备 应安装固定、整齐；相关线缆绑扎固定，并遵循强弱电分离原则编解码箱、开关电源、光部件等设备在室外安装时，应具有良好 的密闭防水结构。光缆接头应设接头护套， 并应采取防水、防潮、 防腐蚀措施3取电与接地摄像机宜由监控室引专线统一供电，远端摄像机可就近供电，但 设备应设置电源开关、熔断器等保护装置系统的接地，宜采用一点接地方式。接地线不得形成封闭回路， 不得与强电的电网零线短接或混接系统采用专用接地装置时其接地电阻不得大于4
3、Q，采用综合接地时，其接地电阻不得大于1 Q检查问题：监理工程师：（签字）日期：承建单位质量负责人：（签字）日期：各检查项符合要求的画“V” ，不符合要求的画“x” ，本工程不涉及的检查项画“O”控制室内安装分项工程质量验收记录文档编号：VID-2-工程名称“平安沈河”视频监控子系统名称检查部位施工单位沈阳电信项目经理翟毅冕质量负责人监理单位辽宁北方实验室监理工程师检查时间施工执行标准名称及编号民用闭路监视电视系统工程技术规范GB 50198-1994综合布线工程验收规范GB50312-2007检查项目检查内容检查结果1线缆铺设电缆与电力线平行或交叉敷设时，其间距不得小于0.3m，与通讯线平行
4、或交叉敷设时，其间距不得小于0.1m电缆的弯曲半径应大于电缆直径的15倍电源线宜与信号线、控制线分开敷设室外设备连接电缆时，宜从设备的下部进线避免电缆的接续；当电缆接续时应米用专用接插件架设架空电缆时，宜将电缆吊线固定在电杆上，再用电缆挂钩把 电缆卡挂在吊线上；挂钩的间距宜为0.5-0.6m墙壁电缆的敷设，沿室外墙面宜米用吊挂方式，室内墙面宜米用 卡子方式。电缆卡子的间距在水平路径上宜为0.6m，在垂直路径上宜为1m直埋电缆的埋深不得小于0.8m通过交通要道时，应穿钢管保护。电缆应米用具有铠装的直埋电 缆，不得用非直埋式电缆作直接埋地敷设。转弯地段的电缆，地 面上应有电缆标志管道电缆或直埋电缆
5、在引出地面时，均应米用钢管保护。钢管伸 出地面不宜小于2.5m，埋入地下宜为0.3-0.5m光缆接头的预留长度不应小于8m光缆在电缆槽内敷设不应过紧，当遇桥身伸缩接口处时应作3-5个“S”弯，并每处宜预留 0.5m在光缆的接续点和终端应作永久性标志检查问题：监理工程师：（签字）日期：承建单位质量负责人：（签字）日期：文档编号：VID-3-工程名称“平安沈河”视频监控子系统名称验收部位施工单位沈阳电信项目经理翟毅冕质量负责人监理单位辽宁北方实验室监理工程师验收时间施工执行标准名称及编号民用闭路监视电视系统工程技术规范GB 50198-1994综合布线工程验收规范GB50312-2007验收项目验
6、收内容验收结果1机架、机柜 安装机架安装应竖直平稳，安装位置符合设计要求机架内的设备、部件的安装，应在机架定位完毕并加固后进行， 安装在机架内的设备应牢固、端正，标志齐全机架上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏几个机架并排在一起面板应在同一平面上，并与基准线平行前后 偏差不得大于3mm两个机架中间缝隙不得大于 3mm对于相互有 一定间隔而排成一列的设备，其面板前后偏差不得大于5mm2控制台安装控制台应安放竖直，台面水平；安装位置符合设计要求附件完整，无损伤，螺丝紧固，台面整洁无划痕台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设 计要求，无扭曲脱落现象3线缆排列 绑扎和标
7、识机架、柜内缆线应按照类别、缆径、缆线芯数分束绑扎，不宜绑 扎过紧或使缆线受到挤压，并遵循强弱电分离原则机架、柜内缆线应按照用途和路由进行必要的标识4监视器安装监视器可装设在固定的机架和机柜上，也可装设在控制台操作柜 上；当装在柜内时，应采取通风散热措施监视器的安装位置应使屏幕不受外来光直射，当有不可避免的光 时应加遮光罩遮挡监视器的外部可调节部分，应暴露在便于操作的位置，并可加保 护盖5接地机架、机柜控制台和设备应就近接地验收问题：验收结论：业主单位质量负责人：（签字）日期：承建单位质量负责人：（签字）日期：监理工程师：（签字）日期：各检查项符合要求的画“V” ，不符合的画“x” ，本工程不
8、涉及的检查项画“O”，验收结论处填写“合格”或“不合格”图像质量的主观评价验收记录文档编号：VID-4-工程名称“平安沈河”视频监控子系统名称验收部位施工单位沈阳电信项目经理翟毅冕质量负责人监理单位辽宁北方实验室监理工程师验收时间施工执行标准名称及编号民用闭路监视电视系统工程技术规范GB 50198-1994序号地点监控类型主观分值12345验收方法主观评价标准分值五级损伤制评定： 要求主观评价项目 的得分值不应低于4分图象上不觉察有损伤或干扰存在5分图象上稍有可觉察的操作或干扰但并不令人讨厌4分图象上有明显的操作或干扰令人感到讨厌3分图象上损伤或干扰较严重令人相当讨厌2分图象上损伤或干扰极严
9、重不能观看1分验收问题：验收结论：业主单位质量负责人：（签字）日期：承建单位质量负责人：（签字）日期：监理工程师：（签字）日期：验收结论处填写“合格”或“不合格”系统功能验收记录文档编号：VID-5-工程名称“平安沈河”视频监控子系统名称验收部位施工单位沈阳电信项目经理翟毅冕质量负责人监理单位辽宁北方实验室监理工程师验收时间施工执行标准名称及编号民用闭路监视电视系统工程技术规范GB 50198-1994验收项目验收内容验收结果1基本功能云台水平转动云台垂直转动自动光圈调节调焦功能变倍功能切换功能录像功能报警功能其它2特定功能验收问题：验收结论：业主单位质量负责人：（签字）日期：承建单位质量负责人：（签字）日期：监理工程师：（签字）日期：
