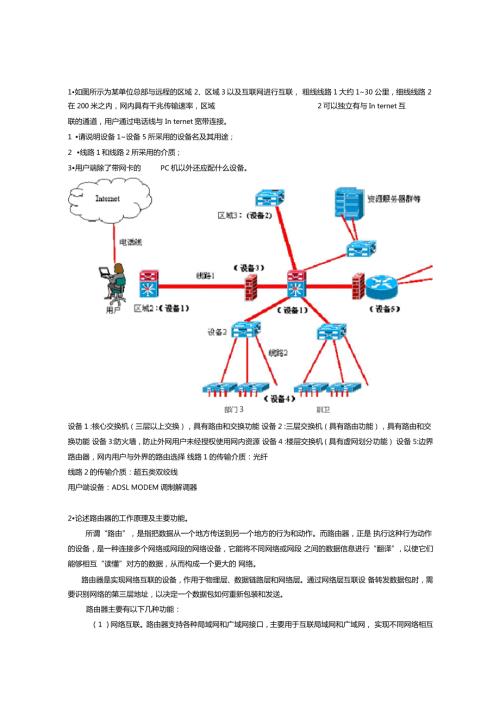

1、1如图所示为某单位总部与远程的区域 2、区域3以及互联网进行互联， 粗线线路1大约130 公里，细线线路 2在200米之内，网内具有千兆传输速率，区域2可以独立有与In ternet互联的通道，用户通过电话线与 In ternet宽带连接。1 请说明设备1设备5所采用的设备名及其用途；2 线路1和线路2所采用的介质；3用户端除了带网卡的PC机以外还应配什么设备。部门3訓卫设备1 :核心交换机（三层以上交换），具有路由和交换功能 设备2 :三层交换机（具有路由功能），具有路由和交换功能 设备3:防火墙，防止外网用户未经授权使用网内资源 设备4 :楼层交换机（具有虚网划分功能） 设备5:边界路由器
2、网内用户与外界的路由选择 线路1的传输介质：光纤线路2的传输介质：超五类双绞线用户端设备：ADSL MODEM调制解调器2论述路由器的工作原理及主要功能。所谓“路由”，是指把数据从一个地方传送到另一个地方的行为和动作。而路由器，正是 执行这种行为动作的设备，是一种连接多个网络或网段的网络设备，它能将不同网络或网段 之间的数据信息进行“翻译”，以使它们能够相互“读懂”对方的数据，从而构成一个更大的 网络。路由器是实现网络互联的设备，作用于物理层、数据链路层和网络层。通过网络层互联设 备转发数据包时，需要识别网络的第三层地址，以决定一个数据包如何重新包装和发送。路由器主要有以下几种功能：（1 ）
3、网络互联。路由器支持各种局域网和广域网接口，主要用于互联局域网和广域网， 实现不同网络相互通信。（2）判断网络地址和选择网络路径的功能。路由器能在多网络环境中， 建立灵活的连接,根据网络地址对信息包进行过滤和转发，将不该转发的信息（包括错误信息）都过滤掉，从 而可避免广播风暴。适合于复杂的、大型的、异构网互联。（3 ）网络管理。路由器提供包括配置管理、性能管理、容错管理和流量控制等功能。 路由器所互联的网络都是独立的子网，它们可以有不同的拓扑结构、传输介质、介质访问控 制方法和网ID，路由器在多个网络之间提供网间服务，并具有相应的协议转换功能。当两个 局域网要保持各自不同的管理控制范围时，就需
4、要使用路由器。3如图所示，路由器连接四个网段A、B、C、D，每个网段中分别有四台主机。请叙述网段A中的主机A1向网段C中的主机C3发送数据的过程。网段A中的主机A1向网段C中的主机C3发送数据的过程如下:第1步：用户A1将目的的用户C3的地址，连同数据信息以数据帧的形式通过集线器或 交换机以广播的形式发送给同一网络中的所有节点，当路由器A5端口侦听到这个地址后，分析得知所发目的节点不是本网段的，需要路由转发，就把数据帧接收下来。第2步：路由器A5端口接收到用户 A1的数据帧后，先从报头中取出目的用户C3的IP地址，并根据路由表计算出发往用户C3的最佳路径。因为 C3的网络ID号与路由器的C5网
5、络ID号相同，所以由路由器的 A5端口直接发向路由器的 C5端口应是信号传递的最佳途径。 第3步：路由器的C5已经属于网段 C,若网段C是用交换机进行组网的，则由网段C中的交换机将数据帧发给主机 C3;若网段C是用集线器组网的，则由网段C中的集线器进行广播，主机C3也就收到了数据帧。4.Internet 网络层 IP 协议目前应用最为广泛。试根据你对 IP 协议的理解，讨论以下问题：1）. Internet 中没有两台或两台以上的主机或路由器可以同时使用同一个 IP 地址。 此论点正 确吗？为什么？ （6 分）2）连接在 Internet 中的一台主机或路由器只能有一个 IP 地址。此论点正确
6、吗？为什么？ （7 分）3） 有一台主机的 IP 地址是“ 192.41.256.20 ”，你认为这个 IP 地址有没有错误？为什么？ （7 分）1答：论点是正确的，因为Internet 网络层通过 IP 协议规定了连入网络的主机或路由器的网络层（ IP 地址）编址方法与路由选择算法。 IP 协议要求每台连入 Internet 的主机或路由 器至少有一个 IP 地址，并且这个 IP 地址在全网中是惟一的。2答：论点是错误的，因为IP 地址是与主机或路由器在 Internet 中的连接方式相对应的，如果一台主机或路由器同时连接到两个或多个子网中，那么它就可以有两个或多个 IP 地址。 3答：这个
7、 IP 地址是错误的，因为 IP 地址是由 4 个字节的 32 位二进制数，以点分十进制 方式表示的， 4 个字节的二进制数转换成四个十进制数，每个数值要小于 255。而这个 IP 地 址中出现了数值 256，显然地违反了 IP 地址的编码规律，因此是错误的。5.试论述CSMA/CD机制1） 名词解释2）. CSMA/CDM体访问控制方法的工作原理3）. CSMA/CD勺访问控制步骤1. CSMA/CD 是“带有冲突检测的载波侦听多路访问 ”的英文缩写。所谓载波侦听，意思是网络上各个工作站在发送数据前都要看总线上有没有数据传输。若有数据传输（称总线为忙） ，则不发送数据；若无数据传输（称总线为
8、空） ，立即发送准备好的数据。所谓多路访问意思是 网络上所有工作站收发数据共同使用同一条总线，且发送数据是广播式的。所谓冲突，意思 是，若网上有两个或两个以上工作站同时发送数据，在总线上就会产生信号的冲突，从而使 发送的数据称为无效数据，这种情况称数据冲突又称碰撞。为了避免冲突发生后又的影响， 工作站在发送数据过程中还要不停地检测自己发送的数据，有没有在传输过程中与其它工作 站的数据发生冲突，这就是冲突检测。2. CSMA/CD 是一种分布式介质访问控制协议，数据发送具有广播的特点，网中的各个站（节 点）都能独立地决定数据帧的发送与接收。在发送数据前，先监听总线是否空闲。若总线忙， 则不发送。
9、若总线空闲，则把准备好的数据发送到总线上。在发送数据的过程中，工作站边 发送边检测总线，是否与自己发送的数据有冲突。若无冲突则继续发送直到发完全部数据； 若有冲突，则立即停止发送数据，但是要发送一个阻塞信号的信号，以便使网络上所有工作 站都知道网上发生了冲突，然后，等待一个预定的随机时间，且在总线为空闲时，再重新发 送未发完的数据。3. 概括地说， CSMA/CD 方法发送数据时是按照以下四个步骤进行：（1）如果网络上共享的传输介质空闲，就发送信息，否则就等待；（2）在发送开始后的一段时间 T 内，监听总线，判断是否有冲突；（3）如果在 T 时间内没有检测到冲突，就获得对信道的使用权，停止监听，继续发送信息， 直到传输结束；（4）如果检测到冲突，则停止发送，并发出一个阻塞信号。经过一个随机长度的时间段后， 再从新开始步骤（ 1）。
