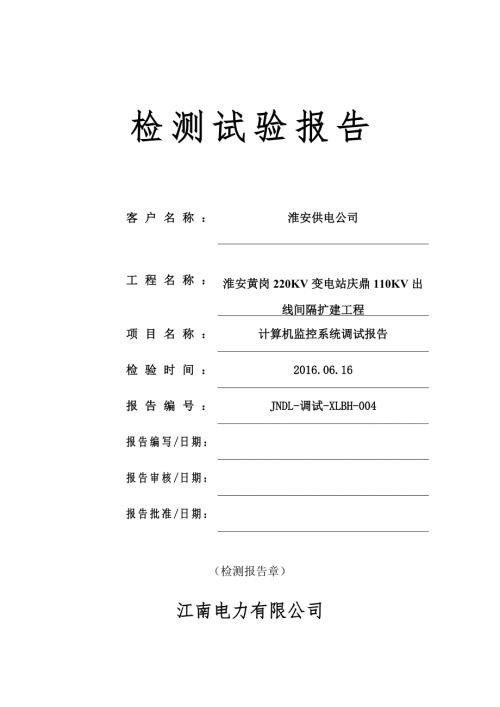

1、检 测 试 验 报 告客户名称：淮安供电公司工程名称：淮安黄岗220KV变电站庆鼎110KV出线间隔扩建工程项目名称：计算机监控系统调试报告检验时间：2016.06.16报告编号：JNDL-调试-XLBH-004报告编写/日期：报告审核/日期：报告批准/日期：（检测报告章）江南电力有限公司第一部分 整体说明及功能、性能报告一、 整体说明本调试报告内容主要分分以下二个部分：第一部分为概述及功能、性能试验；第二部分为站内测控装置系统调试报告；1、 调试、检验依据1.1 调试依据1.1.1 GB 50150-2006电气装置安装工程电气设备交接试验标准1.1.2 DL/T 5009.3-1997电力
2、建设安全工作规程（变电所部分）1.1.3 DL/T995-2006继电保护和电网安全自动装置检验规程1.1.4 DL/T630-1997 交流采样远动终端技术条件1.1.5 DL/T634.5101-2002 远动设备及系统 第5部分 传输规约 第101 篇 基本远动任务配套标准1.1.6 DL/T667-1999 远动设备及系统 第5部分 传输规约 第103 篇 继电保护设备信息接口配套标准1.1.7 DL/T719-2000 远动设备及系统 第5部分 传输规约 第102 篇 电力系统电能累计量传输配套标准1.1.8 DL5002-2005地区电网调度自动化设计技术规程1.1.9 DL500
3、3-2005电力系统调度自动化设计技术规程1.1.10 DL/T5136-2001火力发电厂、变电所二次线设计技术规定1.1.11 DL/T5149-2001 220kV500kV变电所计算机监控系统设计技术规程1.1.12 Q/GDW 140-2006 交流采样测量装置运行检验管理规程1.1.13 国家电网安监200583号国家电网公司电力安全工作规程（变电站和发电厂电气部分）1.1.14 华东电网500kV计算机监控系统技术规范和验收标准1.1.15 江苏电网时间同步系统技术规范1.1.16 设计院、制造厂有关的图纸、技术资料、相关技术规范1.1.17 监控系统的功能技术规范书、工厂验收报
4、告、入网检测报告 二、 后台应用及功能、性能试验1、 图形功能序号试验内容测试要求或指标结果1系统配置图与现场设备相符。合格2总索引图与运行要求一直。合格3一次接线图主接线图与现场设备相符，名称编号合格,遥测信息齐全。合格远景图所用电图直流系统图单元接线图4光示牌图光子牌索引项目齐全，定义准确。合格单元光子牌内容齐全，定义准确。合格光子牌试验动作、确认、复归等表示清晰，行为准确。合格5保护配置图与实际相符。合格6图形浏览控制功能图形导航功能合格缩放操作便利，响应速度快。合格自动浏览自动幻灯方式，时间可调。合格复制打印能复制成通用图形文件，打印结果清晰。合格分层调用合格7事故变位与事故音响模拟事
5、故跳闸，观察推画面和变位显示，并有事故音响告警。合格8工况监视逐个停设备或者拔出测控装置网络，有相应信号。合格2、 控制与操作序号试验内容测试要求或指标结果1遥控操作对话窗口标题定义准确，简洁合理合格代码输入框输入误码，可靠识别并闭锁；合格输入不闭锁。合格设备名输入框输入误码，可靠识别并闭锁；合格输入不闭锁。合格选中设备突出显示与事故变位有明显区别。合格2模拟预演具备预演功能，并经过逻辑闭锁。合格3遥控操作无压遥控无压时，合格动作；有压时禁止操作。合格同期遥控不同期，禁止操作；同期时，合格动作。合格4软压板控制投退成功。合格定值区切换切换成功。合格3、 信息显示与告警功能序号试验内容测试要求或
6、指标结果1告警窗口重要告警告警信息的显示，信息的分级、选择与设置。合格一般告警信息的显示，垃圾信息应屏蔽。合格2SOE窗口SOE信息的显示、选择与设置。合格3事件查询窗口查询单一条件和复合条件各做3个查询。合格打印查询结果打印。合格排序按时间对查询结果排序。合格3无效信息屏蔽信息闭锁。合格4挂牌功能在某个间隔挂检修牌。合格4、 数据处理序号试验内容测试要求或指标结果1曲线图曲线设置实际设置一条曲线。合格显示与检索多坐标显示，同一坐标系多个数据，检索快捷。合格曲线图打印选择打印一至两张。合格2棒图棒图实际设置一根数据棒。合格显示与检索显示与检索。合格棒图打印选择打印一至两张。合格3报表报表工具演
7、示报表工具的基本功。合格报表显示显示合格，符合运行要求。合格报表打印打印成功。合格4越限处理限值设置能设置限值。合格越限告警模拟数据越限与返回，核对相应的告警与复位信息。合格5、 维护功能序号试验内容测试要求或指标结果1用户管理用户名及口令设置用户的填加、删除、修改，口令设置与修改。合格用户权限设置用户权限的设置、变更、撤消。合格2图形工具图形编辑画点、线、几何图形，复制、剪辑、移动等常规编辑手段。合格图元编辑图元绘制编辑，属性设置，数据绑定。合格3数据库管理数据库管理数据库的备份。合格数据库编辑数据库在线编辑、保存。合格6、 与其他系统通讯与公用测控装置通讯遥测、遥控、遥信信息上送、报文信息
8、合格全站GPS对时遥测、遥信信息上送、报文信息合格与市调通讯联调遥测、遥信满足市调要求与站内其它装置遥测、遥信满足设计要求7、 结论现场经实际加入各测量量，并对各遥控量实际操作进行检查，后台功能完善，遥测、遥控信息正确，信息上传正确，满足投运要求。第二部分 站内测控装置系统调试一、 屏调试报告1、 概述本站测控装置如下表，系统调试主要完成各个一次设备的遥测、遥信、遥控、逻辑闭锁。测控单元名称型号备注线路保护测控柜测控装置PSR-662U2、 外观检查a）把手操作灵活可靠。b）屏后端子接线合格牢固。b）二次接线与设计部门提供图纸一致。c）LCD显示清晰、合格。3、 绝缘检查3.1 交流回路绝缘检
9、查测控单元名称绝缘电阻()结论线路保护测控柜测控装置500合格3.2 直流回路绝缘检查测控单元名称绝缘电阻()结论线路保护测控柜测控装置500合格4、 测控功能测试4.1 保护测控柜4.1.1 遥测计算机监控系统的遥测精度误差计算方法采用绝对误差计算法，误差均在技术要求范围内。实际测试时，在测控装置上加入不同的量，检查装置采样和后台显示，检查其测量精度和显示是否一致。此记录数据为其中一组时的数据。测点名称试验输入装置显示后台画面显示核对变比结果高侧交流电压A：57.7V57.6V63.5kV110kV/100V合格B：57.7V57.6V63.5kVC：57.7V57.6V63.5kV交流电流
10、A：1A1.001A600A600/1A合格B：1A1.001A601AC：1A0.998A600A有功功率150W15099.09MW见上合格无功功率86.6Var86.657.61MVar见上合格功率因数0.8660.860.86/合格4.1.2 遥控对各遥控量在后台进行实际操作，检查出口及状态是否正确。信息说明后台检查结果开关合闸正确开关分闸正确1G合闸正确1G分闸正确2G合闸正确2G分闸正确3G合闸正确3G分闸正确1GD合闸正确1GD分闸正确3GD1合闸正确3GD1分闸正确3GD2合闸正确3GD2分闸正确4.1.3 五防按设计图纸对其五防闭锁实际操作，符合设计要求。4.1.4 遥信量信
11、息说明后台检查结果开关合位正确开关分位正确1G合位正确1G分位正确2G合位正确2G分位正确3G合位正确3G分位正确1GD合位正确1GD分位正确3GD1合位正确3GD1分位正确3GD2合位正确3GD2分位正确110kV庆鼎线测控装置检修状态正确110kV庆鼎线断路器把手就地控制正确110kV庆鼎线SF6低气压报警正确110kV庆鼎线SF6低气压闭锁正确110kV庆鼎线弹簧未储能正确110kV庆鼎线电机回路失电正确110kV庆鼎线加热回路失电正确110kV庆鼎线电机过时故障报警正确110kV庆鼎线控制回路电源跳闸正确110kV庆鼎线断路器就地控制正确110kV庆鼎线隔离开关就地解锁正确110kV庆
12、鼎线隔离开关就地操作正确110kV庆鼎线线路无压正确110kV庆鼎线线路PT保护电压空开断开正确110kV庆鼎线线路PT保护电压空开断开正确110kV庆鼎线带点显示器电源回路断开正确110kV庆鼎线保护装置异常正确110kV庆鼎线重合闸动作正确110kV庆鼎线保护动作正确110kV庆鼎线事故总正确110kV庆鼎线控制回路断线正确110kV庆鼎线切换继电器同时动作正确110kV庆鼎线TV失压正确110kV庆鼎线电能质量在线监测装置失电正确110kV庆鼎线电能质量在线监测装置告警正确110kV庆鼎线测控装置通讯中断正确5、 工作人员及时间姜军 王保青 曹建国 郁翰勋2016年6月16日6、 结论经检查保护的功能状况良好，三遥监控系统满足技术要求，符合相关的规程标准要求，可以投入运行。7试验人员：姜军 王保青
