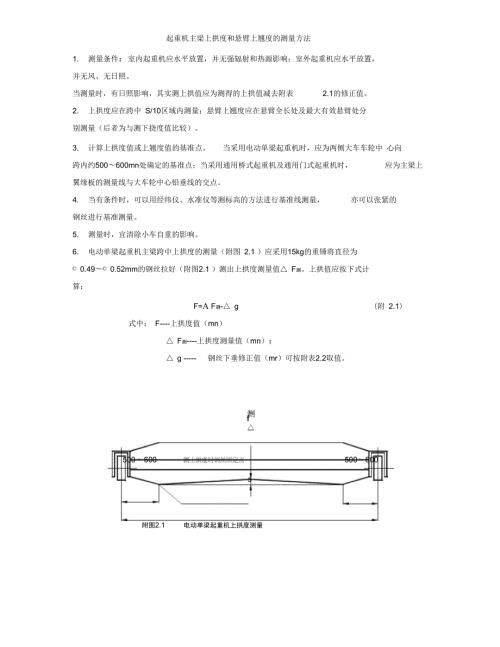

1、起重机主梁上拱度和悬臂上翘度的测量方法1. 测量条件：室内起重机应水平放置，并无强辐射和热源影响；室外起重机应水平放置， 并无风、无日照。当测量时，有日照影响，其实测上拱值应为测得的上拱值减去附表2.1的修正值。2. 上拱度应在跨中 S/10区域内测量；悬臂上翘度应在悬臂全长处及最大有效悬臂处分 别测量（后者为与测下挠度值比较）。3. 计算上拱度值或上翘度值的基准点。当采用电动单梁起重机时，应为两侧大车车轮中 心向跨内约500600mn处确定的基准点；当采用通用桥式起重机及通用门式起重机时，应为主梁上翼缘板的测量线与大车轮中心铅垂线的交点。4. 当有条件时，可以用经纬仪、水准仪等测标高的方法进
2、行基准线测量，亦可以张紧的钢丝进行基准测量。5. 测量时，宜清除小车自重的影响。6. 电动单梁起重机主梁跨中上拱度的测量（附图 2.1 ）应采用15kg的重锤将直径为 0.49 0.52mm的钢丝拉好（附图2.1 ）测出上拱度测量值 F测。上拱值应按下式计算：F=A F测- g（附 2.1）式中： F-上拱度值（mn） F测-上拱度测量值（mn）； g -钢丝下垂修正值（mr）可按附表2.2取值。附图2.1电动单梁起重机上拱度测量附表2.1跨度S(m)上下翼缘板的温度差（C）1234567891011121314151617扣除值（mr）i10.500.350.701.051.401.752.
3、102.452.803.153.503.854.204.554.805.255.7059.9513.500.450.901.351.802.252.703.153.604.054.504.955.405.856.306.757.207.6516.500.531.061.592.132.653.183.714.244.775.305.886.366.897.427.858.489.0119.500.671.342.012.683.754.024.695.466.036.707.378.058.719.3810.0010.7211.8922.500.801.602.403.204.004.805.
4、606.407.208.008.809.5010.4011.2012.0012.8013.6025.500.901.802.703.604.505.406.807.208.109.009.0010.8011.7012.8013.5014.4015.8028.501.002.003.004.005.006.007.008.009.0010.0011.0012.0013.0014.0015.0016.0017.0031.501.102.203.304.005.506.607.708.809.9011.0012.1013.2014.3015.4016.5017.6018.70测量上梁上拱度的日照温度
5、差扣除值注：上翼板的温度应在主梁中段位置的横筋板之间、受阳面轨道侧附近测量; 下翼缘板的温度应在主梁中段位置两横筋板之间、翼缘板中心位置测量; 对起重量为3050t的起重机，表中数值应乘以 0.85 ; 非标准跨度的起重机，可以用比例插入法计算。附表22测量跨中上拱度时钢丝下垂修正值g起重机跨度（m钢丝下垂修正值（mm10、10.51.513、13.52.515.5、16、16.53.518.5、19、19.54.521.5、22、22.5624.5、25、25.5827.5、28、28.51030.5、31、31.51233.5、34、34.5147通用桥式起重机主梁跨中上拱度的测量（附图2
6、2）,应用15kg的重锤将直径为$ 0.49$ 0.52mm的钢丝绳按附图2.2拉好，钢丝位置在主梁上翼缘板宽度中心，当已铺好轨道时，钢丝可稍偏离宽度中心，并宜避开轨道压板，再将两 根长度为h的等高棒于端梁中心处并垂直于端梁，测量出主梁在跨中横筋板处的上翼缘板表面与钢丝间的距离，找出拱度最高点即为上拱度检测值hi,上拱度测量结果应按下式计算：F=h-hi-g（附 2.2）式中：F上拱度测量结果（mmhi-上拱度检测值（mn）h上翼缘板至钢丝间距离（mn） g-钢丝自重影响值（mm）s附图2.2通用桥式起重机主梁跨度测量8.通用门式起重机和装卸桥的主梁跨中上拱度和悬臂端上翘度的测量（附图2.3
7、 ）应符合下列要求：A A附图2.3通用门式起重机和装卸桥跨上拱度及悬臂上翘度测量8.1主梁跨中上拱度的测量，常用方法宜采用垫架将主梁支承起来，主梁调平后，用水准仪测量。垫架中心线应放在主梁座板外侧 700mm处，两座板处的主梁上翼板的标高差不应大于2mm将水准仪支放在适当位置,将标尺分别放置于座板处、 主梁上翼缘 板上的等 高处，测得两基准零点处的 h0值，现将标尺分别放置于跨中三个长筋板的上翼缘板处测量，其中最高点的测量值为 h，上拱值应按下式计算：F=h0-h K（附 2.3）式中： F-上拱度值（mn）h0-两基准零点处的值（mr；h 上拱度测量值（mr） K-为垫架位置对上拱度的影响
8、值（mm可按附表 2.3取值。8.2悬臂端上翘度的测量，按要求应测出结构悬臂端上翘度和有效悬臂处的上翘度。其测量方法，应将水准仪放在适当位置，标尺分别放置于跨中测上拱度所用的两个基准零点上，测得两零点的h0值（h0为零点处所测值的平均值），再将标尺置于梁的悬臂端或有效悬臂处的主腹板上，用水准仪分别放在两边悬臂处测得hl、hl h2和h2四个数值，其上翘度测量结果应分别按下式计算:附表2.3垫架位置对拱度的影响值跨度（m起重量（t）1822263035影响 值（mm55689101034678152345620234568.2.1 臂端上翘度：F0仁h0-h1+ F01（附 2.4）F02=h0
9、h2+ F02（附2.5）822 最大有效悬臂处上翘度：F 0仁h0-h + F 01式中：F01、F02 两端悬臂上翘度测量结果（mmhl、h2 两端悬臂 上翘度检测值（mn） F01、A F02垫座对 测量处翘度的影响值（mr，可按附表2.4取 值（ 臂 长 以 悬 臂 长 度 计 算） F 01、 F 02-两端最大有效悬臂上翘度值（mm H1、h2两端最大有 效悬臂上 翘度的影 响值（mm度 计 算）附表2.4垫架位置对翘度的影响值（mr）iF01、F02悬臂长度（m）起重量（t）5101536-2-1-16.1 12-4-3-2垫 座 对 测 量 处 翘 高 度 的 影 响 值（mm（臂 长 按 最 大 有 效 长
