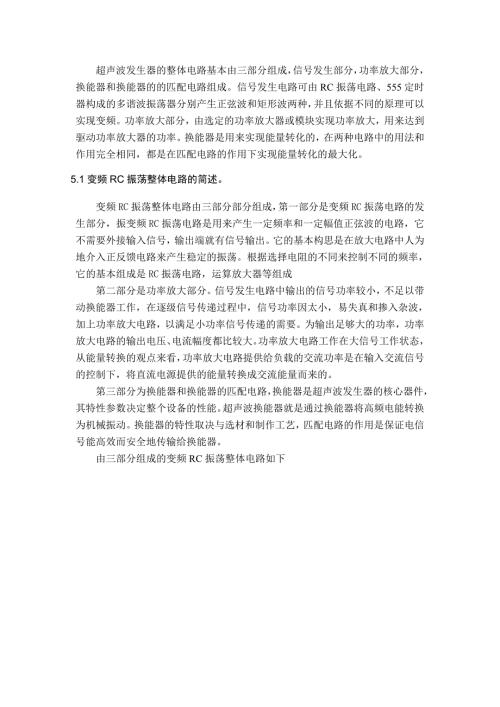

1、超声波发生器的整体电路基本由三部分组成，信号发生部分，功率放大部分，换能器和换能器的的匹配电路组成。信号发生电路可由RC振荡电路、555定时器构成的多谐波振荡器分别产生正弦波和矩形波两种，并且依据不同的原理可以实现变频。功率放大部分，由选定的功率放大器或模块实现功率放大，用来达到驱动功率放大器的功率。换能器是用来实现能量转化的，在两种电路中的用法和作用完全相同，都是在匹配电路的作用下实现能量转化的最大化。5.1变频RC振荡整体电路的简述。变频RC振荡整体电路由三部分部分组成，第一部分是变频RC振荡电路的发生部分，振变频RC振荡电路是用来产生一定频率和一定幅值正弦波的电路，它不需要外接输入信号，
2、输出端就有信号输出。它的基本构思是在放大电路中人为地介入正反馈电路来产生稳定的振荡。根据选择电阻的不同来控制不同的频率， 它的基本组成是RC振荡电路，运算放大器等组成第二部分是功率放大部分。信号发生电路中输出的信号功率较小，不足以带动换能器工作，在逐级信号传递过程中，信号功率因太小，易失真和掺入杂波，加上功率放大电路，以满足小功率信号传递的需要。为输出足够大的功率，功率放大电路的输出电压、电流幅度都比较大。功率放大电路工作在大信号工作状态，从能量转换的观点来看，功率放大电路提供给负载的交流功率是在输入交流信号的控制下，将直流电源提供的能量转换成交流能量而来的。第三部分为换能器和换能器的匹配电路，换能器是超声波发生器的核心器件，其特性参数决定整个设备的性能。超声波换能器就是通过换能器将高频电能转换为机械振动。换能器的特性取决与选材和制作工艺，匹配电路的作用是保证电信号能高效而安全地传输给换能器。由三部分组成的变频RC振荡整体电路如下5.1 555定时器多谐振荡整体电路的简述。 555超声波发生器的整体电路与变频RC振荡整体电路组成相同，都是由信号发生部分，功率放大部分，换能器和换能器的的匹配电路组成，只是555超声波发生器在信号发生部分，采用 555多谐振荡器产生方波，并通过调节它的匹配电阻实现变频，和改变占空比。
