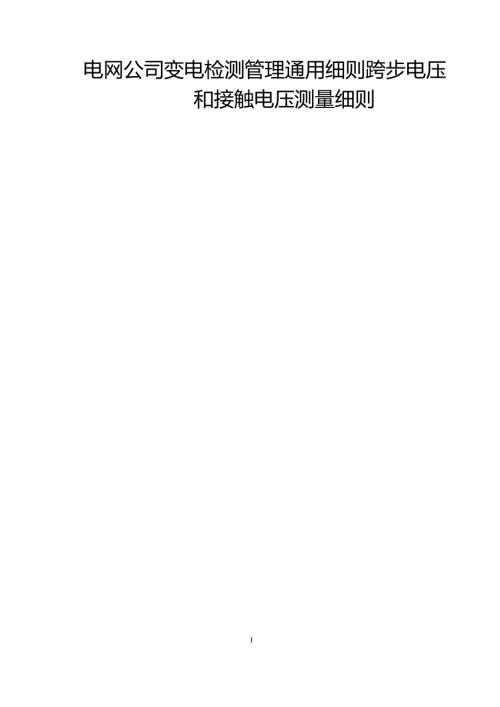

1、电网公司变电检测管理通用细则跨步电压和接触电压测量细则目 录前 言II1 试验条件11.1 环境要求11.2 人员要求11.3 安全要求11.4 试验仪器要求12 试验准备13 试验方法23.1 跨步电压测量23.2 接触电压测量23.3 试验验收34 试验数据分析和处理34.1 根据系统最大单相短路电流值判断34.2 根据土壤电阻率、接地短路电流持续时间确定35 试验记录3附录A （规范性附录） 跨步电压和接触电压试验记录44前 言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，
2、对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。经反复征求意见，于2016年*月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本细则是依据国家电网公司变电检测管理通用细则编制的第47分册跨步电压和接触电压测量细则，适用于35kV及以上变电站接地网。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：*、*。本细则主要起草人：*、*。跨步电压和接触电压测量细则1 试验条件1.1 环境要求除非另有规定，试验均在以下
3、大气条件下进行，且试验期间，大气环境条件应相对稳定。a) 温度：宜处于 +5+40；b) 测试时应在天气良好下进行；c) 测试时注意侧试电流稳定。1.2 人员要求试验人员需具备如下基本知识与能力：a) 熟悉现场安全作业要求，并经安规考试合格；b) 了解变电站主接地网敷设总体布置图；c) 熟悉各类试验设备、仪器、仪表的原理、结构、用途及使用方法，并能排除一般故障；d) 能正确完成试验室及现场各种实验项目的接线、操作及测量；e) 熟悉各种影响试验结论的因数及消除方法；f) 经过上岗培训合格。1.3 安全要求a) 应严格执行国家电网公司电力安全工作规程（变电部分）的相关要求； b) 试验仪器引线与接
4、地网连接应牢固可靠并接触良好；c) 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有安全可靠的过载保护装置；d) 开始试验前，工作负责人应对全体试验人员详细说明在试验区应注意的安全注意事项；e) 试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。当出现试验应在天气良好的情况下进行，遇有雷雨大风等天气应停止试验；f) 布置电极人员应精力集中，不得分散注意力。应有专人监护，监护人在试验期间应始终行使监护职责，不得擅离岗位或兼职其他工作1.4 试验仪器要求a) 仪器的准确度不低于0.5级；b) 测试跨步电位差、接触电位差的电压表分辨率不低于1mv；c) 采用
5、异频电源时，测试仪表的选频性能良好。2 试验准备a) 根据试验性质，确定试验项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项；b) 了解被试接地网的结构及当地土壤情况；c) 根据现场工作时间和工作内容填写工作票；d) 准备试验用仪器仪表，所有仪器仪表应状态良好，仪器、仪表应在校验周期内；e) 测试电极可用铁钎紧密插入土壤中，如果场区是水泥路面，可采用包裹湿抹布直径20cm的金属圆盘，并压上重物。3 试验方法 3.1 跨步电压测量跨步电势测量按图1进行接线，两电极间距离为1m，为人体等效电阻取1500。并按以下步骤进行试验：a) 向接地网中注入测量电流 ；b)
6、 读取电压表读数 ；c) 根据测试数据，计算跨步电压，Uj=Us(IMAX/IC)；其中 是最大入地电流（A）， 是测量电流（A）；得出试验结果。图1跨步电位差测量接线图3.2 接触电压测量 接触电势测量按图2进行接线，电极与设备水平距离为1m，电极与地面垂直距离为1.8m，为人体等效电阻取1500。并按以下步骤进行试验： 图2 接触电势测量接线图a) 向接地网中注入测量电流 ；b) 读取电压表读数 ；c) 根据测试数据，计算接触电压，Uj=Us(IMAX/IC)；其中 是最大入地电流（A）， 是测量电流（A）；得出试验结果。3.3 试验验收a) 检查试验数据与试验记录是否完整、正确；b) 恢
7、复被试设备和试验仪器设备到试验前状态。4 试验数据分析和处理4.1 根据系统最大单相短路电流值判断当有效接地系统最大短路电流大于35kA时，接触电压Uj不大于85V；跨步电压Uk大不于80V。可当系统最大单相接地电流大于35kA时，参照上述标准。4.2 根据土壤电阻率、接地短路电流持续时间确定a) 110kV及以上有效接地系统和635kV低电阻接地系统或同一点两相接地时，有Uj174+0.17tUk174+0.17t式中电阻率，m； t短路电流持续时间，s。b) 366kV不接地系统、径消弧线圈接地系统和高电阻接地系统，发生单相接地故障后，当不能迅速切出故障时，有Uj50+0.05Uk50+0.2 式中土壤电阻率，m。5 试验记录现场试验结束后，应进行跨步电压和接触电压试验记录并录入PMS系统，记录格式见附录A。附录A（规范性附录）跨步电压和接触电压试验记录A. 1 跨步电压和接触电压试验记录表A.1 跨步电压和接触电压试验记录一、基本信息变电站委托单位试验单位试验性质试验日期试验人员试验地点报告日期编写人员审核人员批准人员试验天气温度（）湿度（%）二、接地网参数几何尺寸（m）电气参数等效对角线长最大入地电流Imax（A）允许最大跨步电压（V）允许最大接触电压（V）三、试验数据测试项测量电流（A）跨步电压（V）接触电压（V）试验仪器项目结论
