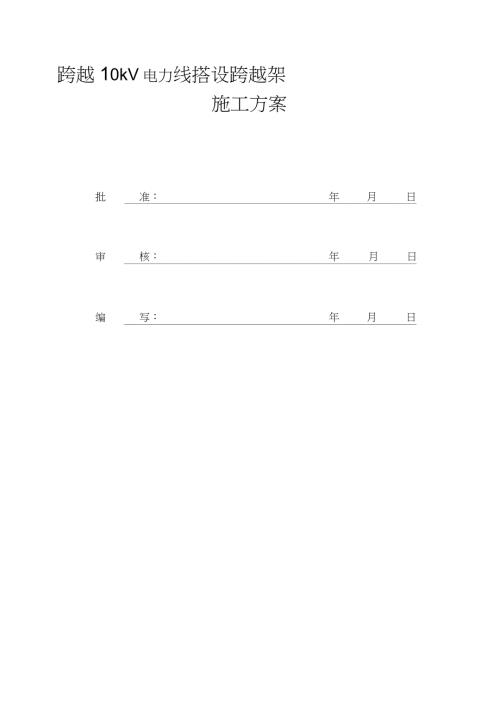

1、跨越10kV电力线搭设跨越架施工方案批准：年月日审核：年月日编写：年月日目录一、工程概况及交叉跨越概况 1二、施工措施 1一、施工方案的确定 1二、搭设跨越架的施工方案 21、确定跨越架长度 22、确定跨越架高度和宽度 33、跨越架的规划 3三、施工准备 4四、施工操作 4五、安全注意事项 8六、环保注意事项 8一、工程概况及交叉跨越概况本标段从X号塔基至X号塔基（不含X），线长1X km杆塔共X基，其 中直线塔X基，耐张塔X基。铁塔型式为：2F2Wa-HJ 2F2Wa-J1 2F2Wa-J2 2F2Wa-Z1 2F2Wa-Z2 2F2Wa-Z3本工程采用 2XJ/LB1A-630/45 型铝
2、包钢芯 铝绞线，全线采用两根架空线，一根为OPGW-24B1-9,8另一根为JLB35-100。本工程放线流程跨越的10kV电力线。具体交叉跨越情况如下:施工线路跨 越档被跨越线路电压 等级跨越档距（米）交叉角P51-P5210kV47175P52-P5310kV33086P62-P6310kV45668P64-P6510kV43779P66-P6710kV52882P70-P7110kV42064P72-P7310kV44045二、施工措施一施工方案的确定为了保证施工和被跨越线路运行的安全，降低安全风险，确保安全 零目标实现的角度考虑应优先采取停电跨越的施工方案。经项目部与 有关管理单位联系
3、放线期间所跨越的10kV电力线将无法停电，为保 证施工和被跨越线路运行的安全，确保安全零目标的实现，最后考虑 采取搭设跨越架，采用飞艇放线的施工方案。二搭设跨越架的施工方案1、确定跨越架长度根据跨越档两侧铁塔的塔型和横担宽度及跨越物与两侧铁塔的距离，确定跨越处的线路宽度：(以X - X跨越10kV电力线为例，其它跨越类似电力线跨越架施工。)注：新建P1塔型及呼高为：Z2-30,横担宽度为12.2米;P2塔型及呼高为：Z2-33,横担宽度为12.2米。X - X的档距为440米。折算到跨越处的线路宽度则为：A=12.2+158+ 440X( 12.2-12.2 ) =12.2 米B=(A+ 2
4、)/cos45oX2=(12.2 -2)/ cos45 oX2=17米根据 第九章第241条规定:越线架的中心应在线路中心线上，宽度应超出新建线路两边线各1.5米的规定，为提高安全系数，本方案规定超出新建线路两边线各2米,计算出搭设跨越架的长度为21米。为提高安全系数，最终确定跨越架的一半长度为10.5 米，全长为21米2、确定跨越架的高度和宽度根据实际，为确保施工的安全，提高安全系数，跨越架封杆至所跨电力线 的地线垂直距离为：跨越档跨越的电力线搭设跨越架封杆与跨 越导线的垂直距离（m）跨越架面与跨越导 线的水平距离（m）跨越架高度（m）PX -P X10kV电力线2.02.5163、跨越架的
5、规划（1）间距的要求：每排间距为3.3米，立杆间距为1米，支撑杆间距为6 米1对剪刀撑为6米1对。（2）10kV跨越架示意图，图中双线均为楠竹材料线三、施工准备(1)人员组织组别名称施工人员备注协调跨越联系人联系、协调跨越架搭设组施工负责人负责跨越的搭设、 拆除。技术负责人安全负责人施工人员民工20人领导组项目总负责人(2)主要工器具准备(一处跨越需用量)序号名称规格数量备注1经纬仪1台2标志牌4张3楠竹（ 75 150）约1000根6米4胶绳200kg5绝缘绳141000 米封顶6二锤4把夯实7十字镐10把8尖铲10把9钢锯2把20片锯片10夹钳10把四、施工操作1、找出线路与跨越电力线路的
6、跨越点将经纬仪架设于塔位桩或线路桩上，对准其他的线路方向桩，在距离外侧 电力线4米以外适宜搭设跨越架的地方在线路方向上定出中心点。可以搭设跨越架处西南电厂-望楼220kV线路2、组织施工人员学习跨越 10kV电力线施工措施和电力建设安 全操作规程。3、施工负责人根据施工时间安排，准备好施工工器具。4、在施工前，施工队技术员应针对工程实际情况和技术要求，填写好 安全作业票。5、施工负责人在施工前应划出隔离区，在施工区内挂好警示牌，材料 应堆放整齐。6、楠竹的坑洞与电力线边线的距离不得小于 4米，坑洞应成一条直线， 坑与坑之间的距离为1米，且坑深不得小于0.3米。后排（副架）楠竹的坑 与前排楠竹的
7、坑应平行，相距的距离不得小于 4米。7、在立主柱时，应由两人扶住楠竹。楠竹埋入坑内的部分，必须用二 锤夯实，在夯实的过程中，应调整主柱楠竹，使之与地面垂直。当一排楠 竹全部立好后，此时，应在立柱楠竹上进行横向绑扎，在绑扎横向楠竹时，两根楠竹的搭接长度不得小于1.5米，每一梯楠竹间的高度不得大于1.2米, 同时，还应防止楠竹接头在同一断面内。如图。111.2m不允许这样搭接1.5 米*跨越架搭接示意图&当横向楠竹绑扎到离地2米的高度时，应用绳子提升楠竹。9、当前后排的横向楠竹绑扎到离地 3米高时，应先用楠竹把前排的立 柱楠竹与后排（跨越副架）的立柱楠竹进行连接，然后，分别在每相线的 跨越点处打一
8、根拉线（钢丝绳）。10、拉线地锚坑坑深不得低于1.5米，跨越架正、侧面排上、中、下三 层拉线均安排2个3吨地锚，用双钩调整拉线时，拉线受力不应过大，只 要使跨越架与地面垂直即可。11、完成以上工作，应在立柱楠竹的两侧各打一根撑柱。12、为了使跨越架更加牢固，在前后排立柱楠竹间，用楠竹对撑前后 排的立柱楠竹（至少要有五个点）。如图对撑楠竹示意图13、跨越架顶部与地面的高度，当一根楠竹达不到高度时，可用几根楠竹进行搭接，在搭接绑扎时，须由一人抱住楠竹，另一个人进行绑扎， 当到达高度时，应调整楠竹的高度，使跨越架顶部的楠竹整齐，使跨越架 顶部与地面的高度满足架顶到地线的垂直距离不小于2米的要求。14
9、当横向楠竹绑扎到跨越架顶部时，应在各相导线的跨越点处绑扎 一根钢管来加强楠竹，让钢管的表面去支撑导引绳，避免楠竹与导引绳相 磨。15、另外，防止导引绳滑出跨越架，应在跨越架的两边各外伸三根楠 竹，绑扎成羊角型。16、拆除的楠竹应用吊绳进行提放，不得向下抛掷。17、拆除的楠竹必须堆放在安全区内，拆除完毕后，应清理好现场， 恢复好地皮，拆除警示牌。五、安全注意事项：(1) 、在施工前应办理好相关的施工手续，组织施工人员进行技术交 底，认真学习跨越施工措施、电力建设安全工作规程。技术员应针对 工程的实际情况，填写好安全作业票。（2）、在施工作业时，施工负责人必须划好施工区，在施工区内应挂 好警示牌
10、3）、在施工中应严格按照电力建设安全工作规程进行作业，杜 绝违章指挥，违章施工。（ 4）、封顶和拆除作业应验明无电后才能进行作业。（5）各种材料和工器具必须堆放在安全隔离区内，且应堆放整齐。（6）、进入施工现场的人员应正确戴好安全帽，在跨越架上作业的人 员应穿绝缘软底胶鞋和带绝缘手套，且必须拴好安全绳。（7）、严禁“低挂高用”使用安全绳；严禁“双层交叉”作业，严禁 高空往下抛物。（ 8）、跨越架应与地面垂直。（ 9）、雨后，应检查跨越架。（ 10）、展放或牵引地线、导引绳时，应防止地线、导引绳卡在跨越架 上。（11）、跨越架顶部的各相导线跨越点，应用钢管进行加强，防止导引 绳与楠竹相磨。（
11、 12）、应派专人进行监守，监守人必须有良好的通信，一有情况，立 即向张力场、牵引场进行汇报，通过调整张力，保证牵引绳、导线不压在 跨越架上。（ 13）、跨越架经验收合格后，方可投入使用。六、环境保护及安全文明施工为适应市场需要，提高我项目部的施工管理水平，改善施工环境， 项目部已设置安全文明施工管理人员，对工程的安全文明施工负责。 本跨越架施工按以下原则进行考核：（1）、严格按照省公司安全文明施工若干意见 （80条）和公司输电线路工程安全文明施工实施细则及本工程制定的安全文明施工管 理细则执行。（2）、项目经理及施工队长对本工程及本队施工范围内的文明施工负责。要从施工方法、现场环境、物资管理
12、等方面具体落实，避免流于形 式。（3）、施工队队长要对全队职工及合同进行文明施工教育。（ 4）、施工现场场地按情况统一布局，各种材料应分别堆放整齐、合理、 标识清楚。（5）、各项工序施工应安排合理、衔接紧密、配合得当、做到工完料尽场地清。（6）、施工过程中各种施工管理制度、安全措施、施工技术措施应健全，当检查发现各项措施不完善时，则视为不文明施工现象，文明施工兼 职人员有权对其采取必要的处分，严禁放任自流。（7）、对合同工队伍的管理，应按安全文明施工管理办法执行，严禁放任自流。（8）、绑扎用的铁丝、绳带等，施工完后收集集中处理，做到工完料尽场地清，严禁乱丢乱扔破坏环境、伤人、伤车等。（9）、施工坑洞完工后必须回填夯实，防止水土流失及路人跌伤。（10）、在施工中，注意企业及自身的良好形象，向外展示健康向上的精神面貌。（11）施工前施工负责人应对所有参与人员进行环保的交底（12）施工负责人在施工前应划出隔离区，在施工区内挂好警示牌，材料 应堆放整齐。（ 13）施工中应注意对运行线路的保护（14）材料运输应走对环境破坏最小的道路
