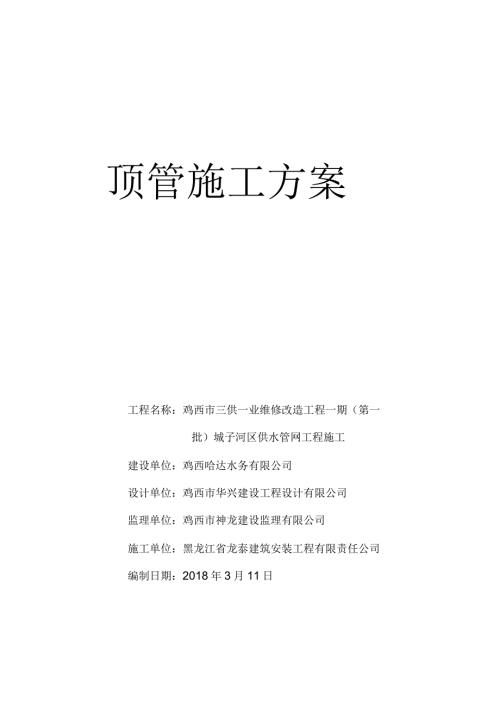

1、顶管施工方案工程名称：鸡西市三供一业维修改造工程一期（第一批）城子河区供水管网工程施工建设单位：鸡西哈达水务有限公司设计单位：鸡西市华兴建设工程设计有限公司监理单位：鸡西市神龙建设监理有限公司施工单位：黑龙江省龙泰建筑安装工程有限责任公司编制日期：2018年3月11日过路顶管专项施工方案一、 工程概况工程名称：鸡西市三供一业维修改造工程一期(第一批)城子河区供水管网工程施工建设单位：鸡西哈达水务有限公司设计单位：鸡西市华兴建设工程设计有限公司监理单位：鸡西市神龙建设监理有限公司施工单位：黑龙江省龙泰建筑安装工程有限责任公司建设地点：鸡西市质量等级：合格鸡西市“三供一业”供水管道工程，位于鸡西市
2、城子河供电局 -城山矿、二太堡- 正阳、正阳 - 东海矿之间，本工程供水管道铺设总长约27.5km,其中城子河供电局-城山矿主管道1944nl二太堡-正阳主管道6072m， 正阳 - 东海矿主管道18978m。 全线多处过道需要水平定向钻施工。二、 编制依据1、 给排水管道工程施工及验收规范( GB50268-2008) ；2、现场设备、 工业管道焊接工程施工及验收规范(GB50236-2011) ；3、招标文件；4、施工图纸；5、顶管施工规范、施工技术规程、质量评定标准。三、施工组织部署1 .工程工艺流程本工程顶管时保温管外套DN800I冈筋硅管，钢管与硅管道之间用中粗砂填充。施工工艺流程如
3、下：施工现场准备测量放线定位J工作竖井开挖后背安装I 触变泥浆顶进设备安装一钢筋碎套管道顶进DN350钢管焊接1!填砂保护验收撤场2 .施工组织与管理根据本工程的实际情况，我项目部成立顶管施工班组，负责该两处顶管工程的施工作业施工人员组织表岗 位职责人数项目副经理负责指挥组织生产，协调对外关系，对工程技 术质量、安全，进度等全面管理1技术负责人负责工程技术工作1施工队长负责施工队施工，协调各工序间操作1设备操作员操作顶进设备2控向员负责导向1机械、电工负责维修使机械正常运转1焊工管道焊接连接2工程管理及质检3驾驶员驾驶吊车及运输车辆3专职安全员现场施工安全及交通安全1总计163施工准备(1)施
4、工平面a.施工用电需求，根据现场实际情况，采用发电机发电；b.施工用水、生活用水根据现场情况就近取水；c.临时排污：由于施工场地位于梨树区，施工污水、泥浆采用专用运输车运到指定地点排放(2)材料准备1 .钢筋混凝土成品管材：本工程采用钢筋混凝土企口管，其品种、 规格、外观质量、强度等级必须符合设计要求，并具有出厂合格证及 试验报告单。2 .橡胶垫应符合设计要求，具有出厂合格证。(3)设备准备1 .主要设备：顶镐、液压油泵、卷扬机、滑轮、压浆泵等。2 .辅助设备：吊管架、工作平台、棚架、触变泥浆设备、横铁、立铁、顶铁、导轨、测量仪器等。3 .工具：铁锹、水平尺、钢尺、锤球、小线、出土小车等。(4
5、)进度计划本工程过路非开挖采暖管道敷设顶管工程工期为每处12天。具体安排见施工进度计划表：顶管施工进度计划表日期项目1-34-67-910-12测量、定位、放线工作井及后背施工设备安装材料进场碎管道顶进钢管安装验收退场计划实施的保证措施：a.根据工程量及地质情况，配备足够数量施工机械，人力，以保 证工期按计划完成；b.进场后调试好机械，备足备件，对施工设备全面维护和保养， 降低现场设备故障率；c.合理、科学的组织施工计划。d.加强控制质量关，及时解决现场发生的问题，检查每道工序。e.应用ISO9002质量体系、压力管道安装保证体系控制施工质量， 最大限度提高一次合格率。f. 设备和材料的运输，
6、均提前查明路线，保证配合工程进度的需求。g. 及时收听天气预报，提前做好异常天气的施工措施，随时调整施工部署，尽量减少天气对施工进度带来的影响。四、施工组织部署1. 测量放线(1) 应依据设计图纸进行测量放线， 做好测量所需各项数据内业的收集、计算、复核工作。(2) 对原交桩进行复核测量， 原测桩有遗失或变位时， 应补桩校正。(3) 测定管道中心线时，应在起点、终点、平面折点、竖向折点及其他控制点测设中心桩，并应在工作坑外适当位置设置栓桩。(4) 测定中心桩时，应用测距仪或钢尺测量桩的水平距离。2. 工作竖井开挖(1) 顶管工作竖井位置的选定，应符合下列要求：a. 一般宜选在设计图中管道的检查
7、井室位置。b. 工作坑处应便于设备、材料运输及下管、出土、排水，并具备有少量堆放管材及暂存土的场地。c. 单向顶进，顶管段两端条件相近时，工作坑宜选在管线下游。d. 工作竖井距铁路路基、 公路路基较近时， 必须保证足够的安全距离或有采取加固措施的条件。e. 工作竖井应选择在地下管线较少部位。(2) 顶管工作竖井的开挖断面，应根据检查井尺寸、工作面宽度、现场环境、土质、挖深、地下水位及支撑材料规格、管径、管长、顶管机具设备规格、顶力、下管及出土方法等条件确定。(3) 工作竖井的支撑应根据开挖断面、挖深、土质条件、地下水状况及总顶力等进行施工设计，确定支撑形式，且符合下列要求：a. 工作竖井支撑宜
8、形成封闭式框架，矩形工作竖井四角应设斜撑。b. 支护应根据场地环境采用钢木支护、喷锚混凝土支护等方法。c. 有地下水时，根据管道埋深、土质类型、地下水深，采用轻型井点或管井降水方法。(4) 工作竖井应有足够的工作面，竖井底尺寸应按下式计算：底宽 B=D1+2S+2C(1-7)底长L=L1+L2+L3+L4+L5(1-8)式中：B工作竖井底宽(m);L工作竖井底长(m);S管两侧操作宽度(m),每侧1.6m;C撑板厚度(m), 一般采用0.2m;D1管外径(m);L1管子顶进后，尾部压在导轨上的最小长度，顶钢筋混凝 土管取0.6m;机械挖土、挤压出土及管前使用其他工具管时，工具 管长度如大于上述
9、铺轨长度的要求， L1 应取工具管长度； L2 管节长度（m）; L3 出土工作间长度，根据出土工具而定，宜为1.0m1.8m; L4 液压油缸长度（m）; L5 后背所占工作竖井长度，包括横木、立铁、横铁，取 0.85m。工作竖井深度应符合下式：H1=h1+h2+h3（1-9）H2=h1+h2优基础及垫层时）式中：H1一顶进竖井地面至竖井底的深度（m）;hl接受竖井地面至竖井底的深度（m）;h2管道外缘底部至导轨底面的高度（m）;h3基础及其垫层的厚度，不应小于该处井室的基础及垫层厚度（m）。（5）顶管工作竖井及设备允许偏差见下表。表1 53顶管工作竖井及设备允许偏差项目规定值或允许偏差（m
10、m）检验频率检验方法范围点数工作竖井卷侧宽度、长度不小于施工、设计规定诲座2用尺量后背篷直度0. 1% H卷座1用毒缓与角尺量水平扭转度O.l%L1导轨内矩士2每座1用尺量中心线31用经纬仪骐面高程0t+31用水推仅生：H为后背的森直高度为后背的水平长度（6）工作竖井内的布置：一般工作竖井内的布置参见下图圆用或孤用顶联运土车混撤土基础7横铁图124工作坑断面3.后背安装(1)核算后背受力宽度，应根据需要的总顶力，使土壁单位宽度内受力不大于土壤的总被动土压力。后背每米宽度上土壤的总被动土压力(kN/m2)可按下式计算：P=1/ 2 丫 h2tan2(45+ 2)+2Chtan(45 +0 2)(
11、1-10)式中：P总被动土压力；土壤的重度(kN/m3);h天然土壁后背的高度(m);土壤白内摩擦角( );C土壤白粘聚力(kN/m2)。后背长度可采用下式核算：L= P / B +La (1-11)式中：L后背长度(m);P顶管需要的总顶力(kN);B后背受力宽度(m);La附加安全长度(m),砂土可取2;亚砂土可取1;粘土取0。(2) 采用原土作后背时，后背墙的安装应符合下列要求：a . 后背土壁应铲修平整，并使壁面与管道顶进方向垂直。b. 后背墙宜采用方木、型钢、钢板等组装，组装后的后背墙应有足够的强度和刚度，其埋深应低于工作坑底，不小于0.5m。c. 后背土体壁面应与后背墙紧贴，孔隙应
12、用砂石料填塞密实。d. 根据后背施工设计安装后背，紧贴土体的后背材料，如型钢、预制后背、方木等应横放，在其前面放置立铁，立铁前放置横铁。(3) 当无原土作后背时，应采用结构简单、稳定可靠、就地取材、拆除方便的人工后背墙； 利用已完成顶进的管段作后背时， 顶力中心宜与已完工管道中心重合， 顶力应小于已顶完管道的抗顶力， 后背钢板与管口间应垫缓冲材料，保护管口不受损伤。(4) 设备安装(1) 导轨安装应符合下列要求：a. 导轨应选用钢质材料制作，宜根据管材质量选配钢轨作导轨。b. 应在检验合格的基础上安装枕铁或枕木， 在检验合格的枕铁或枕木上安装导轨。c. 当工作竖井底有水、土质松软、管径较大时，
13、应浇筑水泥混凝土基础，将枕铁或枕木埋设于混凝土中。宜结合管道基础设计，确定混凝土面的高程及宽度，水泥混凝土基础的宽度宜比管径大400mm厚度可采用200mnr 300mm混凝土基础顶面应低于枕铁或枕木面10mnr 20mmd.当工作竖井底无水，土质坚实，可挖土梢埋设枕铁或枕木。枕铁 或枕木长度宜采用2m3m,宜比导轨外缘两边各长出200mnrr300mm 其埋设间距可根据管重、顶力和土质选取 400mnr 800mme.枕铁宜用型钢制成，并附有固定导轨的特制螺栓，枕铁应直顺、 平整；采用枕木时，截面不小于 150mr 150mmf.两根导轨应顺直，两根导轨的内距按下式计算：A）= A + uA
14、 = 2 F） h + -th 一 /式中：A0两导轨中距（mm）;A两导轨上部的净距（mm）;a导轨的上顶宽度（mm）;D管外径（mm）;h导轨高度（mm）;e管外底距枕铁（枕木）面的距离（一般为10mmr 25mm）（2）导轨及枕铁安装质量应符合下列规定：a.枕铁或枕木的安装高程宜低于管外底高程 10mmr 20mm间距均 匀，其铺装纵坡应与管道纵坡一致。b.两根导轨应直顺、平行、等高，导轨安装牢固，其纵坡与管道设计坡度一致。c.导轨高差允许偏差2mm导轨内距允许偏差为士 2mm中心线允许偏差为3mm顶面高程允许偏差为0mmr 3mm（3）工作平台安装应符合下列要求：a.应在顶管工作坑开挖
15、与支护完成后进行。b. 工作平台承重主梁应根据静载、 活载及其他附加荷载计算选用，主梁两端伸出工作坑壁外不得小于 1.2m。c. 平台口的长度和宽度各大于管节长度及管外壁0.8m。d. 根据起吊设备能力及吊重核算起重架； 支搭于工作平台上的起重架宜与防雨、雪棚架结合成一体，并安装牢固。e. 工作坑上的平台孔口必须安装护栏， 上下人处设置牢固的爬梯。(4) 顶铁安装应符合下列要求：a. 应有足够的刚度，无歪斜扭曲现象，顶铁上宜有锁定装置，顶铁单块旋转时应能保持稳定。b. 顶铁宜采用铸铁成型或型钢焊接成型。c. 顶铁放置在管道两侧， 且顶铁中心线应与管道中心线平行、 对称直顺；顶铁与导轨和顶铁之间
16、的接触面不得有泥土、油污。d. 更换顶铁时，应先使用长度大的顶铁，以减少顶铁连接数量；顶铁的允许连接长度， 应根据顶铁的截面尺寸确定。 当采用顶铁截面为200mr 300mm寸，单行顺向使用的长度不得大于1.5m;双行使用的长度不得大于2.5m,且应在中间加横向顶铁相连。e. 顶铁与管口之间应采用缓冲材料衬垫。在顶力作用下，管节承压面应力接近其设计顶镐压力强度时，应采用U形或环形顶铁等措施，减少管节承压面应力。(5) 顶进设备安装a. 安装前应对高压油泵、液压油缸、液压管路控制系统、顶铁和压力表标定等进行检查，设备完好，方可安装。b. 应根据顶管竖井的施工设计，安装高压油泵、管路及控制系统。油
17、泵宜设置在液压油缸附近；油管应直顺、转角少；油泵应与液压油缸相匹配，并应有备用油泵。c. 液压油缸的油路应并联，每台液压油缸应有进油、退油的控制系统。d. 液压油缸的着力中心宜位于管子总高的 14 左右处， 且不小于组装后背高度的 13。e. 使用一台液压油缸时， 其平面中心应与管道中心线一致， 使用多台液压油缸时，各液压油缸中心线应与管道中心线对称。f. 多台液压油缸宜配置油缸台架，且应使油缸布置对称。g. 千斤顶的安装高程， 一般宜使千斤顶的着力点位于管端面垂直直径的 14 左右处。(6) 顶进设备试车运行应符合下列要求：1) 设备试车运行及顶进时， 工作人员不得在顶铁上方及侧面停留，并应
18、随时观察顶铁有无异常迹象。2) 顶进开始时，应缓慢进行，待各接触部位密合后，再按正常顶进速度顶进。3) 顶进中若发现油压突然增高，应立即停止顶进，检查原因并经过处理后，方可继续顶进。4) 液压油缸活塞退回时，油压不得过大，速度不得过快。(7) 顶管的顶力计算总顶力经验公式(钢筋混凝土管) ：P=nGL(1-13)式中：P计算总顶力(kN);G管子单位长度管体自重(kN/m);L顶进管总长度(m);n土质系数。当土质为粘土及天然含水量较小的亚粘土，管前挖土能形成土拱者，n可取1.52。当土质为密实的砂土及含水量较大的亚粘土， 管前挖土不易形成土拱，但塌方尚不严重时，n可取34。5. 管道顶进(1
19、) 顶进前应检查下列内容，确认条件具备时方可顶进。1) 全部设备经过检查，并经试运转确认正常；导轨的中心线、坡度、高程符合设计规定；2) 已具备防止流动性土或地下水由洞口进入工作坑的措施；3) 已制定开启封门的措施。(2)初始顶进5m- 10m范围内，增加测量密度，机头或首节管允许偏差为：轴线位置3mm高程03mm4) ) 顶进应连续施工，除不可抗拒情况下，不得中途停止作业。5) ) 人工挖土顶管应符合下列要求：1)管前土质良好及正常顶管地段，管前开挖长度300mnr 500mm铁路道轨下管前挖土长度不宜大于100mm并随挖随顶，在道轨以外管前挖土长度不得超过300mm同时应遵守管理单位对挖掘
20、顶进的有关规定；土质不良地段，管前开挖长度不得大于300mm。2)正常顶管地段管顶部位最大超挖量宜控制在15mmz内，管底部位 135范围内不得超挖。在不允许土层下沉的顶管地段，管道周围不得超挖。6) ) 在顶进过程中遇到下列情况之一时， 及时采取措施， 方可继续顶进。1) 发生塌方或遇到障碍物。2) 后背倾斜或严重变形。3) 顶铁发现扭曲迹象。4) 管位偏差过大，且校正无效。(6)对顶施工时，在顶至两管端相距约1m时，宜从两端中心掏挖小洞，使两管能通视，校核两管中心线及高程，进行纠偏、对口。(7) 顶进过程中，顶铁拆装及使用应符合下列要求：1) 顶铁应无歪斜扭曲现象，安装应直顺。2) 每次
21、换放顶铁时，应换可能安放的最长顶铁。(8) 测量与纠偏1) 工作竖井内的测量控制点应设在不易扰动、视线清楚、方便校核、易于保护处。2) 顶进过程中加强对中心线及高程要一镐测量一次， 并及时纠偏。3) 顶管纠偏采用渐近方式，可采用挖土法、支顶法等纠偏方式。(9) 减阻方式可采用触变泥浆减阻。6. 管道接口顶管完成后，管道接口应按设计要求进行处理。7.施工事故及应急措施由于顶管施工具有高风险，不可预见因素很多，施工中难免会出 现这样那样的问题甚至事故，一旦发生事故项目部立即汇集有关人员 进行情况分析，及时调整方案，采取补救措施。五、施工质量管理措施质量是我们的立身之本，为确保分项工程优良目标，除运
22、行ISO 9002标准外，我们将建立完善的质量管理网络和采取行之有效的 管理手段和措施来确保本工程的优良目标的实现。1 .基本要求2 ）接口必须密实、平顺、不脱落。3 ）内涨圈中心应对正管缝，填料密实。4 ）管内不得有泥土、石子、砂浆、砖块、木块等杂物。5 .实测项目顶管允许偏差，见表1-54表1-54顶管允许陶基项次检查项目规定值或允许偏差（mm）检验频率检验方法疳函点数1中翡值将LK15D030卷节管:测量并比阅测量记录， 有错口时，测2点DISOO45。管内底高程EK 1500+10 f每节管1用水推仪测量 有错口时测2点+ 20 + 403相邻管 间错口DC 10010每个接口1用尺量
23、DLSDD4对原时管节错口30对顶接口:用尺量注L表内力为管径Cmm】2管内底高程：如管役，J - ISOOmm的最大超差起过IOQee；首径大于或等于1500 mm的最大超差超过时，均质 返工重做.6 . 成品保护1)在现场运输、存放和施工过程中保护好管口。2) 同一顶坑向相反方向顶进时，先顶距离长管段，后顶距离短管段，用顶完管段做后背时，应在管端加护铁，保护管口。7 . 应注意的质量问题1) 管底标高偏差较大时，应严格执行测量放样复核制度，每次测量前，要先检查测量仪器是否移动，出洞口管节经测量后要垫实。2) 为防止管端破损，应在顶进过程中认真控制好方向，纠偏不要大起大落。 适当增加垫板的厚
24、度或降低垫板硬度， 尽量扩大在张角大时的受压面积。3) 为防止管接口渗漏，在吊装过程中应采用专用吊具，严禁用钢丝绳直接套入管口吊运，以防损坏管口及钢套环。4)为防止管节飘移，在软土层中顶进混凝土管时，可将前 35 节管与工具管连成一体。5) 为防止地面沉降应严禁超挖，顶进完成后要及时进行注浆。六、安全文明施工1. 安全施工(1) 安全工作目标:a. 无职工工伤死亡事故;b. 无重大火灾事故;c. 无重大有责地下管线损坏事故;（2 ）安全作业规程a. 开展现场安全管理规定1） 开展安全技术交底。2） 进入施工现场 , 必须遵守安全生产规章制度。3）服从施工负责人和安全检查人员的管理。4）严禁酒后
25、上班，严禁在禁止烟火场所吸烟和用火，严禁任意拆除和挪动各种防护装置和警告、安全标志。5）非电工人员严禁乱动现场内的电器开关和电器设备，未经许可不得乱动非本职工作范围内的一切机械设施。6 ）严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝，并有责任制止他人违章作业。b. 专项安全管理措施（ 1） 、千斤顶施工（ 1）严格遵守“安全第一，预防为主”的安全生产方针，并严格执行国家及行业的各项安全规范，规程及标准。（ 2） 明确各级管理及岗位的安全职责， 全面落实安全管理责任制。（ 3）加强安全教育及安全培训，特殊工种必须持证上岗。（ 4）各种油料、易燃物品要妥善存放，并做好防火标志
26、 5）允许经过适当培训的负责人员操作和维护钻机、千斤顶。（ 6）启动钻机，千斤顶前应对其进行直观检查。（ 7）钻机操作人员需要穿戴防护用品。2）施工用电（ 1）施工现场的电气设备必须有有效的安全技术措施。（ 2）必须经常对现场的电气线路和设备进行安全检查。（ 3） 电源线路应是三相五线制设置， 采用绝缘良好的橡皮护套软导线。（ 4）现场使用的拖线箱电源线长度不大于 30 米。（ 5）施工现场不得架设裸体导线。（ 6）严禁擅自接用电源，严禁将电线芯直接插入插座。（ 7）所有的临时电源都要设置有效的漏电保护开关。3）运输、吊装（ 1）吊装前对吊件质量、吊机能力和钢丝绳强度进行验算。（ 2）吊装
27、操作由专人指挥，起吊时吊件下不准站人或有人走动，吊装管道下放时要有多人扶稳。（ 3） 在架有电缆的地区吊装， 与架空电缆线保持足够的安全距离。2. 职业健康安全管理措施（ 1）顶进时，顶铁上方及侧面不得站人，并应随时观察有无异常迹象，以防崩铁。（2）起重设备安装后在正式作业前应试吊，吊离地面100mmE右时, 检查重物、设备有无问题，确认安全后方可起吊。 3） 3） 竖井支护要有专项施工技术方案。 竖井四周要设安全护栏和上、下工作坑安全爬梯。 4） 4） 工作坑的总电源箱必须安装漏电保护装置， 工作坑内一律使用36V以下的照明设备。 5） 起重设备专人检验、 安装， 持证上岗， 并必须遵守有关
28、安全操作规程。 6） 在出土和吊运材料时，起重设备下严禁站人。3. 文明施工及环境管理措施（ 1）在油压系统下应设隔油层，以免造成污染。（ 2）采取措施使机械噪声量控制在规定范围之内，防止噪声扰民。（ 3）渣土分类堆放，及时消纳。（ 4）在现场出入口设立清洗设备，对运土车辆进行冲洗和覆盖，避免运土车辆污染公共道路及扬尘。（ 5） 在工程项目撤离前， 修复好临时占用或因施工损毁的公共设施和路面， 清理施工过程中产生的工程废弃物和工程垃圾， 真正做到“工完料尽” 。七、后附设计图心日息二靛蒯舄健舞般藕土建lt楙 锦口IN- 膻门，筲鞭M5f减卷#2、im 1鹏督赧头，帕甑0口总83rn储锻行觎触施； 枷机呆船10*油千斤X；回.糕；3、刻脱洛料氟工1怦上 赫、檄跋麻、槌L主依页朱瓢、附傅条4、工具 腺好尺、锹、到、小兔蛀悔罪5、&ZX33OSM 蒯母给。、肛、型.起二期：1、主雕I工条妇寐线-Hi阂t施工健期处触就7施解魏 力隈板却翩UI!醐-bl虹、.戟“殿塞一财幅 或一配髓 iM JDCkw施I恨虹岳心龈杜拓31 ： 0h-azx33 3翘机-含部1M楣钝土肚、目； HcwilMxfl 25七海机;Q&媵蟀二11页眉内容
