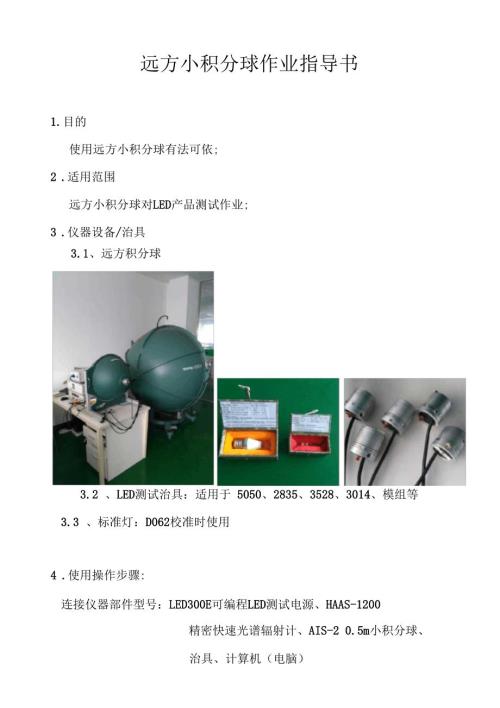

1、远方小积分球作业指导书1.目的使用远方小积分球有法可依;2 .适用范围远方小积分球对LED产品测试作业;3 .仪器设备/治具3.1、远方积分球3.2 、LED测试治具：适用于 5050、2835、3528、3014、模组等3.3 、标准灯：D062校准时使用4 .使用操作步骤:连接仪器部件型号：LED300E可编程LED测试电源、HAAS-1200精密快速光谱辐射计、AIS-2 0.5m小积分球、治具、计算机（电脑）4.2 检查光纤连接（HAAS-1200精密快速光谱辐射计与小积分球连接），并打开辐射计4.3 检查 LED测试治具 （根据不同产品选择不同治具）与LED300E连接，并打开电源4
2、4 检查电脑数据线与 LED300E测试电源连接，并打开电脑4.5 点击计算机桌面图标4.6 选择脉冲测量模式一确定4.6、进入测试界面FT IH l-f FKF 1 T | nw u *tUB土谪 aEr I lP E+V ” 二rtu春m lYsmu |W.宿 R KP.ffMK 乩EW星 0-wiLrliX*El 网* 第2F1味J.也 (R g r 1 -i F0 怖口； Jb zlMlI；K * O&lFFFT3外卡RFiNEf*WE：T岂百一也j，L rrr e*iZR4.7 操作一快速光谱仪定标或（快捷键F7）叫运药unit色电殳黑H或左建七更胖也度看破1灵电建旧联（&J光电慢
3、正SJ转时嫄 。* 聚慌谀也 .应婕 3蜻 VMK9 n*茁号）二-nX!，JWDU口瞭物合税蝇%日尤3昌力黄I虐LID帏性蹴gK使S地iiHl定看】9tr法后打专置丈出吨黑U呼悯如口口皿】1好正陞如4.8 电流（mA）设置为LED或模组额定电流，把 LED或模组装上治具，确认正负极性点击开灯，并安装到积分球治具装配部位，安装时确认发光面对正积分球内部挡光板（如果点灯不亮必须先关灯再掉换方向，再点灯）4.9 设好电流（mA）（就是厂家提供的产品电流），一自动选择 积分时间一确定4.10 回到测试界面，积分时间输入F7测生的积分时间（5503.00）,并把脉冲宽度在积分时间的基础上增加3050
4、5533.00),工作电流输入与F7测试输入的电流一致LuiUlJ511甘。就电腼幄 M ，口府仟E *巧 Hr 咚胡/4*1，力曰号五，| Ma, 世.小出皿-*？M *4.11 如果由现信号太弱，直接返回测试界面设置（积分时间:9999脉冲宽度：9999）,工作电流输入与 F7测试输入的电流一致r快建光培蚀-K 王才机.显鼻性片段R =F.6 R11 -yc四度.R2 =F.7 =RI 2*-电度相.R3 =RS =RI*iA半重度*:S e-鸡tt建量&-事=口 9 =Ri 4 =CCT如弱苴比R5 =F1O =RI 6 =2浦9U试|光心由1届 图标11成长校正导蝇积州时间口-11工
5、叫幻1420蜀睡和却t值a - J, O.OB*0 它占4三0.0 liiill350500600700800 SOO IdQOift址|画仰丁文件 搦怔搐后 导出砧 导出比喏平均吠数口即）渐曲幅ILJ 口埴克田住日里港QrA巨型 I型I足色昆国广色等军I道更避到打印律告暄嚼4.12、如果由现积分时间过长，把积分时间 同时积分宽度也往下减直到可以测试100, 100的往下减,4.13、操作一快速测试（快捷键F2）口.4，工冏.M（ 我二 KeHu，g3FW . L）S*AAh*1* Ui *dW*F修H型刚r海国学na-FRnwtAa： i!E 郭 LUfeMI事工牙泰*4.14、 测试（快捷
6、键F3）4.15、 等待几秒后由现测试数据3驷eI lite一113 ylw，工上 m 口 也-Fl jgmi cuhri1 *-1 .r Mme blanS lBf| E I.詈 V* F F B f 4 T W |M 5 I .崛( El 9 iTTI I WH flFfilEDMviJV后加lM收看 岫 W也1虫.”电Ttt-T Cl !bsrq. ni& K 9 LA E T fj U H =ifMU r ：U i# Ibl uwii hfen-.LILi fitM1 *dB!f*TP工*Bil . IWBOU pWhIPE -星电乐 |WI4.16、 测试信息更改：双击测试数据一更改
7、相应信息一确定4.17、 如果要测试其它产品不用退由软件，直接在测试数据删除（数据前面打钩，点菜单栏里的删除工具）4.18、 直接保存数据（必须电脑装有此软件才能打开的）操作如文件一另存为一输入文件名一选择保存位置一保存（下次打开保存的文件之前必须在没有打开此软件的情况下）4.19、 导由 Excel 文件（*csv）文件一导由Excel文件（*csv）输入文件名一选择保存位置一保 存4.20、 导由图片格式（PDF）文件文件一打印一打印机名称 （不要选择打印机，如果要直接打印纸 档选择打印机）一 文定一输入文件名一选择保存位置一保存5、校准维护操作步骤:小积分球校准步骤校止对象校正周期校正步
8、骤测试步骤注思事项1.先将光纤接上小积份球-打 开小积分球供电直流稳压电源 -将电源线连接好-接上校 准灯（拿灯时要带上手套，校准 灯扁平面对着挡光板，乌丝对着 挡光板中心点）装上灯-“操 作” / “快速光谱 仪（定标）”（或小积分球2-3周/次2.打开软件-“操作”-“快 速光谱仪（定标）（或F7-“光谱与光通量（定标）”- 输入相应标准参数（标示“标定” 字样的参数要与标准参数T, 电压设置比标准电压大1-2V） -“快速定标”-确定（等待 下一步）确定（等彳!吓一步） - 确止（等付卜 少）-确止（等待出线后等待5分钟）- “停止采样”-“保存定标数 据”F7）- 扫描 测试” /“开
9、灯” /自动选择积分 时间（记住时间） /“关灯”后退出 -右边“设置” 填写时间，“脉 冲宽度”要比积 分时间大 30-50MS/ 工作 电流”填写完毕 后一按上面第3.返回到“扫描测试”一“自 动选择积分时间”-“单次扫 描”（如果校准后仍有偏差，点 击“连续采样”）-“关灯” -等待5分钟左右标准灯冷却 后拿出四个“快速测试”（F2）- “测试”（F3）校准界面如下图:6、使用注意事项：1、操作本仪器设备必须经过专业培训后方可上岗2、对本仪器设备上的按键、 软件参数不可随意调动, 由现导常 问题求助专业人员或原厂家3 在安装 更换光纤时应注意轻缓安装， 不可硬拉硬撤导致光纤损坏4 在测试 220V 产品时应当注意人身安全， 避免出现触电事故发生5 注意标准灯的保存防止损坏，以备校准时使用6 注意保养积分球内部， 防止损伤粘污等， 保持清洁才能达到有效的测试数据7 该仪器设备使用完闭时应当关闭仪器，并有序的整理现场，方便下次使用
