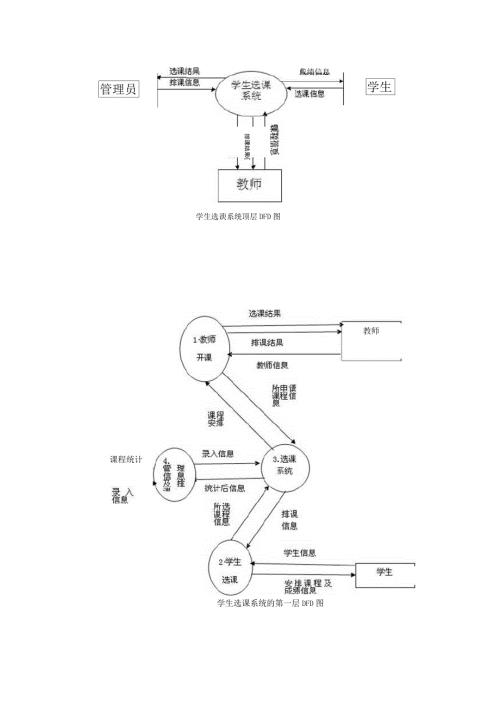

1、管理员成绩信息学生选谀系统顶层DFD图课程信息排课结果学生课程统计学生选课系统的第一层DFD图教师学生报名表成绩单学生选课模块二层DFD图开课单课程表教:师开课模块DFD图改进后学生系统上图为改进前er图学生佻学号fk姓名性别班号教室Pk|教君前一|课程名称|课程时间|上师|容纳人数位 |多娱味情况课程一（ni:l） 一学生: 课程一（1:1） 一教室 课程一 （1:1） 一教师数据字典学生=学号+登录密码+学生姓名+性别+班号课程=课程编号+课程名称+学时数+学分+上课地点+上课时间+上课教师 教师=教室编号+教师名称+教师职称+上课时间+上课地点+课程名称 教室=教室编号+课程名称+课程时
2、间+上课教师+容纳人数+多媒体情况数据流条目学生模块名称：学生信息来源：学生去向：在线选课简述：按其信息进行选课组成：学号十姓名十课程名名称：课程信息 来源：课程报名表去向：报名简述：处理录入的信息组成：课程号+课程名+教师名名称：统计信息来源：报名去向：学生报名表 简述：统计后的信息 组成：学生学号十姓名十课程名名称：查询课程信息来源：学生去向：成绩查询简述：传递查询条件 组成：课程号十课程名名称：查询条件 来源：成绩查询 去向：成绩单 简述：查询所要课程的相关成绩 组成：学号+课程号+课程名名称：回显成绩 来源：成绩查询 去向：成绩单 简述：查询所要课程的相关成绩 组成：课程号+课程名+成
3、绩名称：回显成绩来源：学生去向：成绩查询简述：查询所要课程的相关成绩 组成：课程号+课程名+成绩教师模块名称：课程来源：教师去向：查询课表简述：所开设课程的查询组成：课程号十课程名名称：课程来源：查询课表去向：课程表简述：所开设课程的查询 组成：课程号+课程名名称：学生信息来源：学生去向：成绩录入简述：输入学生信息，进行成绩录入 课程名+姓名+组成：学号.名称：课程及个人信息来源：教师去向：申请开课简述：教师所开某门课程的信息组成：课程号+课程名+教师名名称：排课结果来源：查询课表去向：教师简述：教师所开某门课程的信息显示组成：课程名+班级+人数名称：课程单来源：申请开课去向：开课单简述：课程
4、的信息组成：课程号+课程名+教师名+班级名称：成绩单来源：成绩录入去向：成绩存储库简述：学生成绩信息组成：课程号+课程名+学生名十班级+成绩管理员模块数据流名称：录入学生，教师信息来源：管理员去向：管理信息简述：按照各用户条件时其信息进行修改组成：学生信息十教师信息+班级信息+课程信息 数据流名称：修改学生教师信息来源：各管理信息去向：用户信息库用户操作数据后存入用户库中的信息简述：组成：编号+用户信息数据流名称：录入及修改班级，课程信息来源：班级，课程管理去向：选课信息库.用户操作数据后存入选课信息库中的信息简述：学号+课程号+成绩组成:数据流名称：原始课程班级信息来源：选课信息库去向：课程
5、管理简述：查询原始信息，及防止冲突组成：编号+课程名十教室号十人数数据流名称：排课结果来源：课程管理去向：管理员简述：查询原始信息，及防止冲突组成：课程号+课程名+教室号+人数数据处理条目编号：L1名称：成绩查询输入流：成绩查询条件输出流：查询条件简述：刻其成绩进行查询处理：按查询条件进行回显编号：1.3名称：报名输入流：学生信息，课程信息输出流：统计信息简述：填写学生相关信息处理：编号：121名称：查询课程信息输入流：排课信息，通知，教师反馈，修改的选课信息输出流：课程信息简述：时所选课程进行处理处理：将其信息添加到学生报名表中编号：122名称：进行选课输入流：课程信息，无冲突.输出流：冲突简述：对所选课程进行处理处理：将其信息添加到学生报名衣中编号：123名称：退选输入流：无输出流：增加选课信息，删除选课信息简述：对有冲突的课程进行重选或删除处理：将其信息删除到学生报名式中编号：2名称：查询课表输入流：课程输出流：课衣简述：对课式及排课的处理处理：防止课程的冲突编号：2.2名称：申请开课输入流：课程及个人信息输出流：课程单简述：申请教室，申请开的课程处理：查看教室及课程的信息编号：2.3名称：成绩录入输入流：学生信息输出流：成绩单简述：对学生成绩进行管理处理：成绩的录入及更新
