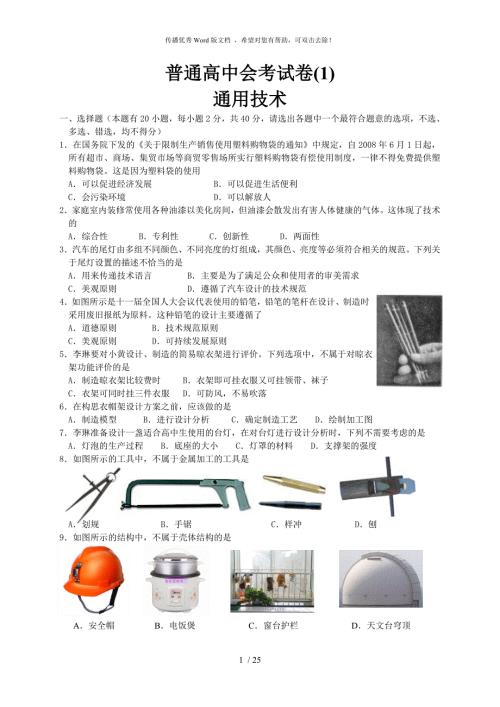

1、传播优秀Word版文档 ，希望对您有帮助，可双击去除！普通高中会考试卷(1)通用技术一、选择题（本题有20小题，每小题2分，共40分，请选出各题中一个最符合题意的选项，不选、多选、错选，均不得分）1在国务院下发的关于限制生产销售使用塑料购物袋的通知中规定，自2008年6月1日起，所有超市、商场、集贸市场等商贸零售场所实行塑料购物袋有偿使用制度，一律不得免费提供塑料购物袋。这是因为塑料袋的使用A可以促进经济发展 B可以促进生活便利C会污染环境 D可以解放人2家庭室内装修常使用各种油漆以美化房间，但油漆会散发出有害人体健康的气体。这体现了技术的A综合性 B专利性 C创新性 D两面性3汽车的尾灯由多
2、组不同颜色、不同亮度的灯组成，其颜色、亮度等必须符合相关的规范。下列关于尾灯设置的描述不恰当的是A用来传递技术语言 B主要是为了满足公众和使用者的审美需求C美观原则 D遵循了汽车设计的技术规范4如图所示是十一届全国人大会议代表使用的铅笔，铅笔的笔杆在设计、制造时采用废旧报纸为原料。这种铅笔的设计主要遵循了A道德原则 B技术规范原则C美观原则 D可持续发展原则5李琳要对小黄设计、制造的简易晾衣架进行评价。下列选项中，不属于对晾衣架功能评价的是A制造晾衣架比较费时 B衣架即可挂衣服又可挂领带、袜子C衣架可同时挂三件衣服 D可防风，不易吹落6在构思衣帽架设计方案之前，应该做的是A制造模型 B进行设计
3、分析 C确定制造工艺 D绘制加工图7李琳准备设计一盏适合高中生使用的台灯，在对台灯进行设计分析时，下列不需要考虑的是A灯泡的生产过程 B底座的大小 C灯罩的材料 D支撑架的强度8如图所示的工具中，不属于金属加工的工具是A划规 B手锯 C样冲 D刨9如图所示的结构中，不属于壳体结构的是A安全帽 B电饭煲 C窗台护栏 D天文台穹顶25 / 2510如图所示是用来收割庄稼的农具镰刀，它由刀身和木手柄构成，刀身带有小锯齿。手工制造镰刀，一般有以下几个环节：加热锻打成形；安装木手柄；热处理（提高硬度）；制齿。制造镰刀合理的流程是加热锻打成形加热锻打成形热处理制 齿安装木手柄A加热锻打成形制 齿安装木手柄
4、热处理热处理制 齿安装木手柄BCD热处理加热锻打成形安装木手柄制 齿112007年10月24日，我国自行研制的“嫦娥一号”飞入太空，“嫦娥一号”和运载火箭共有几百万个零部件，把这些零部件按照一定的结构组合在一起就构成了性能优异的航天器。这主要体现了系统的A动态性 B目的性 C整体性 D相关性12在房间空调温度控制系统中，下列情况不属于影响其温度控制的干扰因素的是A有人走进房间 B打开房间窗户 C房间里在烧开水 D房间里的闹钟铃响13下列控制系统中，属于闭环控制系统的是A电冰箱的温度控制系统 B红绿灯定时控制系统C楼道灯声控延时控制系统 D校园铃声控制系统14如图所示是一款造型非常简约的MP3，
5、它所有的控制按钮都采用了凸起式设计以方便盲人操作。这种按钮设计主要考虑到A信息的交互B人机关系的安全目标 C静态的人和动态的人的不同需求D人的心理需求15如图所示是2008北京奥运会火炬，需要在全国进行传递（包括登上珠穆朗玛峰）。如果对火炬进行外界环境适应性试验，那么不需要进行的是A防风试验 B高原试验C高温试验 D雨中试验16根据如图所示的组合体，在下列选项中选出正确的左视图A B C D主视左视17用一段已经下料的等边角钢（如图甲所示）、木条、自工木螺钉，加工一个简易的搁物支架（如图乙所示），制作过程的主要操作有：锯、装支撑木条；用台钻钻孔；划线；锯割角钢并弯曲。正确的操作流程为A B C
6、 D18如图所示是四位同学在用手锯锯割铁棒的场景，其中操作符合规范的是A BC D滑块19如图所示是一款集手电筒和台灯为一体的多功能手电筒，该产品小巧、轻便，作为手电筒使用时可拿出底座滑块保持稳定。请分析，为了保持该产品稳定，设计者采取的主要措施是A增加底座质量B增大支撑面C使用新材料D拉长灯头支撑杆20以一张A3硬卡纸、一个双面胶为主要材料设计制作纸质梁，并对纸质梁进行如图所示的承重试验。李琳对纸质梁的设计进行系统分析，其中错误的是A明确设计的目的是使结构承重能力最大B将纸质梁两端封闭是提高结构承重能力最主要的措施C根据要求制定多个方案，预计可能产生的结果D对多个方案进行对比分析，选择最佳方
7、案，并对最佳方案进行优化二、简答题（本题共3小题，分别为5、6、7分，共18分）21根据立体图，请在答卷的题图中补全俯视图和左视图所缺的线条。22如图所示是某厂家生产的塑料凳，很多顾客反映凳脚强度不足，容易变形或断裂。针对这个问题，请根据所学的结构方面知识，就提高凳脚强度给厂家提三点合理的建议。23因临时工作需要，小黄要在窗门边的横木条下安装一盏白炽灯用于照明，电线已经绕在横木条上（如图甲所示）。图乙、图丙是工具和材料，图丁是常规连接的灯座和电线。小黄设计“电线接上灯座”的部分操作流程图如下，请你在答卷虚线框内将操作流程图补充完整。断开电源剥 线拧开灯座盖拧上灯座盖三、分析题（本题共2小题，分
8、别为5、12分，共17分）24如图所示是几款饮水杯，请从价格、稳定性、可持续发展、人机关系和使用场合等角度作出评价。在有“ ”处填上相应内容。玻璃杯一次性塑料杯一次性纸杯倒圆锥形纸杯样式价格 价格低价格低价格低稳定性不容易翻倒很容易翻倒较容易翻倒 可持续发展可重复使用，环保 一次性使用，可再生一次性使用，可再生，节约饮水人机关系舒适性一般，易碎不安全 舒适性一般，可拿可放舒适性差，不方便，一定要用手拿着使用场合适合家庭、办公、酒店等场所适合会议、招待客人等适合会议、招待客人等 25小黄对办公室饮水机进行了仔细的观察，发现饮水机热胆内的水是以“烧烧停停”的方式保温的。小黄画出了饮水机保温自动控制
9、系统的部分框图（如图甲所示），请你帮助他完成该方框图，在图甲有“ ”处填上相应内容。给定水温比较器控制器（控制电路）执行器（加热器）被控制对象（）输出量（）加热时间检测装置图甲 热水机保温自动控制系统该系统是 （选填“开环”或“闭环”）控制系统；小黄发现办公室的饮水机经常在没人时电源还开着。为了解决这一问题，他尝试设计一个能自动控制电源的控制系统，通过红外线传感器获取几米以内的人体热辐射信号来控制电源的开启或关闭。小黄设计的控制系统方框图如图乙所示，继电器内有一开关，开关的打开或闭合由控制电路控制，该开关可以控制220V电源的通断。请在图乙上有“ ”处填上相应的内容。输入量（）控制器（）执行器
10、继电器）被控对象（电源）输出量（）饮水机打开、闭合图乙 人体热辐射电源自动控制系统方框图四、设计题（共25分）26李琳准备在房间里放置一个落地式书架，可利用的空间尺寸为长1000mm、宽500mm、高2800mm。请用已刨削的杉木板为主要原料，为李琳设计、制造一个书架。请从结构的稳定性角度对书架进行简单的设计分析。用草图展示设计，说明该书架的总体尺寸（长、宽、高），并针对草图说出你所设计的书架的两个特点。在不借助任何工具和设备的情况下，设计一个技术试验方案，测试其稳定性。请完成以下技术试验方案，在有“ ”处填上相应的内容。试验名称： 试验目的： 试验准备：若干书本、书架试验过程：把书架放置在
11、平整处，前后、左右方向用手轻轻摇晃，书架应无明显晃动，否则应重新防止书架；将书本叠满书架的每一格；检验左右方向的稳定性： 检验前后方向的稳定性： 参考答案一、选择题12345678910CDBDABADCB11121314151617181920CDAACBDDBB22.、改变凳脚截面形状。、改变凳脚所用材料。、增加凳脚用料。、在相邻凳脚间增加横档或斜撑。23、导线穿过灯座盖、将两股导线打结、连接导线与接线柱24、价格较高、一次性使用，不可再生。舒适性差，易变形 极不稳定、适合人口流动性大的场所25、热胆内的水水的温度闭 环人体的热辐射信号 控制电路 电源的开启或关闭26、答：1 设计分折：
12、书架的重心要低一些、与地面接触的支撑面要大一些、书架的结构在边角结合处采用三角形连接2 书架的长1000mm、上宽250mm、下宽500mm、高1414mm特点： 上小下大书架的支撑面大； 经常看的书放在上面，不常看的资料放在下面 的柜内 重心低且有三角形结构书架稳定性好3技术试验方案试验名称： 落地式书架稳定性测试试验目的： 测试书架的稳定性 试验准备：若干书本、书架试验过程：把书架放置在平整处，前后、左右方向用手轻轻摇晃，书架应无明显晃动，否则应重新防止书架；将书本叠满书架的每一格；检验左右方向的稳定性： 用手抓在书架左或右侧边的中间位置，在左、右方向推拉书架，观察书架有无明显晃动检验前后
13、方向的稳定性： 用手抓分别抓在书架两侧的中间位置，在前后方向推拉书架，观察书架有无明显晃动。普通高中会考试卷(2) 通 用 技 术一、选择题（本大题有35小题，每小题2分、共70分。请选出各题中一个最符合题意的选项，用铅笔在答卷上的相应选项字母涂黑。不选、多选、错选，均不得分。） 1某产品在制造、运输和使用等环节都有温室气体排放，其所占比例如图所示。下列说法不合理的是 A该产品温室气体排放量主要来自于制造与产品使用环节 B温室气体排放与制造工艺有关 C产品设计不需要考虑使用时的温室气体排放 D更小、更轻的产品包装，有利于减少运输环节的温室气体排放2发明爱好者方青年，学习并运用多种知识发明了“连
14、体式全电控薄壁电压力锅”，解决了原电压力锅安全性低、操作复杂等缺陷，并取得了专利。下列说法合理的是 A发明中提高了自身素质，体现技术可以保护人 B申请专利，体现技术的目的性 C发明中运用多种知识，体现技术的综合性 D原产品操作复杂，体现技术的两面性 3聚丙烯材料被研制出来后，设计师充分利用了该材料较好的可塑性，设计出如图所示造型独特的椅子。该案例说明 A该设计使聚丙烯具有可塑性 B新材料为设计提供了更广的发展空间 C该设计促进了聚丙烯技术的革新 D新的造型设计一定要采用新材料 4如图所示的幼儿浴盆，具有以下设计特点，其中体现了信息交互的是A水温超过36时，浴盆中黑色的安全纽扣就会变白B充气式，
15、可以折叠C表面有防滑纹理D压着鸭嘴会发出“嘎嘎”声5在设计门把手时，为了使把手更好地符合人体静态尺寸，以下需要考虑的是A门的材质B把手的材质C把手的尺寸大小D门的尺寸大小6如图所示是一款用回收纸制成的婴儿餐椅，配有安全带，可以折叠，以下对该餐椅的评价，合理的是A安全带的设计实现了人机关系健康的目标B折叠设计减小了整体质量C上小下大保证了结构强度D采用回收纸符合可持续发展原则7如图所示是某同学设计的铅笔套，可以延长铅笔长度或拼接两支短钢铅笔。在设计时，该同学搜集了以下信息：铅笔的横截面形状、大小；能正常书写的笔杆长度；笔芯的粗细；新铅笔的长度。其中你认为有必要的是AB。C.D.8如图所示是钱丹丹
16、同学设计的室外分类垃圾桶，以下设计中主要从使用环境角度考虑的是A桶上设有雨罩B外桶有垃圾分类C内桶采用防腐蚀材料D采用内、外桶分体设计9王凯同学用角钢制作直角三角架时，经过划线（如图甲所示）、锯割、弯曲等操作后，发现角钢转角处间隙过大（如图乙所示）。造成这种后果的原因可能是A划线交点没到边界线B两条划线的角度小于90C锯割时锯偏了D角钢弯曲没到位10用铝板制作一个心形小挂件（如图所示）。下列操作合理的是A用手锯直接锯出光滑的心形形状B用样冲加工心形凹处C用圆锉直接锉出小挂件上的小孔D用砂纸打磨小挂件表面11在钢板上钻孔，其操作流程为：划线；冲眼；选择钻头；钻孔。结果发现孔的位置钻偏了。下列原因
17、中，最不可能的是A划线位置不准确B冲眼偏离了划线交点C选用的钻头直径不符D麻花钻未对准冲眼中心12如图所示是一种用于高空作业的升降机，为了提高其稳定性，设计者可以采取的措施是A减小车子的质量B增加升降台的质量C升降台四周装围栏D增大支撑脚之间的距离13大型交通路牌安装到立柱上，采用甲方式而不是乙方式的主要原因是采用甲方式时A路牌不易脱落B立柱不易扭转C立柱不易弯曲D路牌更易安装 14如图所示的结构承受竖直向下力F的作用。该结构的材料选择不合理的是AAB选择硬支撑杆BAB选择足够强度的绳索CCB选择硬支撑杆DCB选择足够强度的绳索15某毛织厂的生产流程如图所示，若产品质检不合格，则应将其移交到的
18、环节是A材料采购 B。包装入库 C。生产 D。样品制作16农产品物流包括农产品产后加工、包装、储存、运输和配送等环节。为了建立高效、便捷的农产品A建立便捷的海运、铁路、公路网络B优化从产地到超市的中间环节C采用标准化的包装、货架、装卸设备D建更多的仓库，让农产品储存更长的时间17用薄钢板加工如图所示的零件，以下加工流程合理的是A锯割划线钻孔锉削B划线锯割钻孔锉削C钻孔划线锯割倒角D锯割打磨划线钻孔18钱丹丹准备为家里设计一款可以360旋转的置物架（类似题图）。下列设计分析不合理的是A考虑使用环境，将其放置在墙角处也可以旋转B置物架的高度应适合人取放物品C底座应比上面部分大，以保证稳定D底座应设
19、计成圆形以方便旋转王凯同学在学校浴室洗澡时，发现不开启冷水阀就可以打开热水阀，这易造成洗澡者烫伤。请回答19-20题19为了解决问题，他在明确了问题的内容后，进一步需要明确的是A具体的试验方法B问题的价值C产品的方案构思 D设计产品的具体制作方案20他有以下四种解决问题的设想，不合理的是A采用先打开冷水阀，然后才能打开热水阀的方法B热水阀上方安装一个水温显示器C设计自动调和成温水的阀门D减小水管出水量，开启热水阀门也不足以对人产生伤害钱丹丹同学准备制作一个孔明锁，首先她找来孔明锁的图样。请回答21-22题。21根据图甲所示的三视图，在一根木条上划线（如图乙所示）后，她设计了以下四种加工流程，其
20、中合理的是A从锯入 从锯入 逐渐凿至 锉销修整B从锯入 从凿入从凿入锉销修整C从锯入逐渐凿至 从锯入锉销修整D从锯入 逐渐凿至从锯入 锉销修整22如图丙所示是孔明锁另一木条的三视图，它对应的轴测图是如图甲所示是一款多功能文具盒的草图。请回答23-24题。23以下对该方案的分析不正确的是A文具盒的盖子就是相框B支撑反与文具盒间可能是铰连接C两边凸起有利于文具盒竖放D支撑板与相框间是刚连接24要实现该方案中的功能，若文具盒与相框连接处的结构如图乙所示，则相框对应连接处的结构应选择某产品由拖把、洗涤桶，甩干装置组成（如图所示）。该拖把形态新颖，操作方便，握把舒适，但拖地效果一般。脚踩踏板经传动装置转
21、动甩干筐可甩干拖把，但踏板与传动装置容易胶离，导致无法工作，而且损坏之后不易维修。请回答25-26题。25以下对该产品的评价合理的是26因踏板与传动装置容易脱离，若要改进该部分结构，一般不需要考虑的因素是A湿拖把的最大质量 B。脚踩力的大小 C。传动装置的结构 D。洗涤桶的质量大小27若对太阳能手电筒进行优化，使之在相同充电时间的情况下，照明时间更长。以下四个部件：太阳能电板； 蓄电池； LED ； 开关，其中与优化目标 有关的是AB。C。D。28若要把该太阳能手电筒改装成野营用品，有以下四种优化方案：配上指南针；配上USB接口，可给手机充电；把原开关改为遥控开关；配上挂钩。其中合理的是AB。
22、C。D。如图所示是红外线感应自动开闭的垃圾桶，采用电池供电，当手靠近桶盖时，桶盖自动打开，手远离桶盖后，延时5-6秒桶盖自动关闭。请回答29-30题。29该控制系统的被控对象是A桶盖 B。红外线检测装置C机械传动装置和连杆机构 D。垃圾桶内桶30要对桶盖的自动开闭功能进行简单的技术试验，以下方法合理的是A将有气味的垃圾倒入垃圾桶，关闭后气味会不会散发出来B装入新电池，让其不断地进行开闭直至电池耗尽，测试开闭次数C用手靠近桶盖，观察是否会开启；手远离桶盖后，观察是否会关闭。D在桶盖上放置重物，并逐渐增加其质量，测试桶盖能开启的最大质量某种磁盘驱动器（结构示意图如图甲所示）读取数据时，需将磁头定位
23、到某个磁道。当控制装置接收到预期磁头位置信号后，控制电机驱动支撑臂及磁头移动到相应的磁道。传感器检测磁头的位置，并将检测到的信号发送给控制装置与预期信号进行比较，控制装置根据比较偏差值做出调整。磁头定位控制系统的方框图如图乙所示。请回答31-33题。31该磁头定位控制系统属于A开环控制 B。闭环控制C开环控制与闭环控制 D。人工控制与自动控制相结合 32该磁头定位控制系统中，执行器是A磁道 B。磁盘转轴 C。磁盘 D。电机33该磁头定位控制系统中，被控量是A支撑臂的长度 B。磁头实际位置C磁盘转轴的转动角度 D磁盘的转动速度导弹依靠自身动力装置推进，在飞行中会遇到气流，使导弹偏离预设路线。导弹
24、系统始终检测导弹位置与预设路线之间的偏差，据此不断调整其飞行路线并导向目标。请回答34-35题。34这些气流被称为该控制系统的A反馈 B。干扰 C。被控量 D。控制量35如果打击的目标并不是静止的，而是运动的，那么该导弹要命中目标，必须A不断修正预设路线B不断提高导弹的速度C不断消除干扰D不断提高预设位置与实际位置的偏差值试卷II请将本卷的答案用蓝、黑墨水钢笔或圆珠笔写在答卷II上。二作图读图题（共6分）36王凯同学设计的小型木质书架（如图甲所示）采用了图乙所示的燕尾形榫接结构。请完成下列各题。（1）下图为图乙A板的三视图，请用铅笔在答卷II的题图中，补全三视图所缺 的线条。（2）如果要制作此
25、书架（不考虑加工余量），至少需要木板的大小是 （请在下列选项中选择一项，填写序号）A240300 B.300300 C. 360300 D.60024037某大学生开发了“全新组合拐杖”（如图甲所示），适合上楼梯使用。使用时，需把锁臂套固定在手臂上，手持握把（如图乙所示），按图丙所示的方式上楼梯，请完成下列各题，在有“ ”处填上相应的内容。（1）从上楼示意图（如图丙所示）中可以看出，该拐杖在协助使用者上楼梯时的独特功能是 。（2）如果对该“全新组合拐杖”产品进行技术试验。以下四个试验中，一般不需要的是 .（请在下列选项中选择一项，填写序号）A。拐杖支杆的强度试验 B。拐杖底部橡胶套与地面的摩擦
26、力试验 C。老年人使用该拐杖上楼梯试验 D。两只万向轮与地面摩擦力的对比试验38如图所示，台虎钳由固定钳身，活动钳身及底座等零部件组成，活动钳身和固定钳身通过丝杠与螺母的配合达到夹持工件的目的。请完成下列题，在有“ ”处填上相应的内容。（1）厂家在设计台虎钳时，对各部件的受力进行分析计算后选用合适的材料并确定相应的尺寸，这体现了系统分析的_原则（2）台虎钳的 功能体现了系统的目的性（3）夹持工件时，如果用锤子敲击手柄或套上管子转动手柄，以下四种情况：丝杠螺纹受损与丝杠配合的螺母受损夹紧手柄受损底座破裂，你认为最可能会发生的是 （请在下列选项中选择一项）AB。C。D。四、技术应用题（共14分）3
27、9晒衣服时，经常出现用普通衣架（如图所示）晒大衣服而衣架偏小的情况。为了解决该问题。需要设计一个肩宽可调的衣架，其设计要求如下：肩宽可调，最大肩宽需达到600mm ，衣架具有一定的强度。不损坏衣服 操作方便。请完成下列各题。（1）请你依据设计要求，采用木板与必要的零配件，设计一个肩宽可调的衣架，用草图展示你的设计方案，必要时用文字说明。（2）请说明你设计的方案是如何调整衣架肩宽的。（3）可调式衣架制作完成后，需要进行技术试验。请你在有处填上相应的内容。 试验过程中，衣架调到最大肩宽时，将较重的大衣服挂到衣架上，需观察吊钩是否变形、可调部分是否被压回原位、 、 .若上述试验过程中出现可调部分被压
28、回到原位的情况，则可能的原因是： 、 . （请在下列选项中选择两项，填写序号）A 可调部分产生变形 B 可调部分的结构不够合理C 可调部分未采用三角形结构D 可调部分与木衣架连接过紧 普通高中会考试卷(3)通 用 技 术考生须知： 1全卷分试卷、和答卷、。试卷共8页，有四大题，39小题，满分100分，考试时间90分钟。 2本卷答案必须做在答卷、的相应位置上，做在试卷上无效。 3请用蓝、黑墨水钢笔或圆珠笔将姓名、准考证号填写在答卷、的相应位置上，用铅笔将答卷上的准考证号和学科名称所对应的括号或方框内涂黑。 试 卷 一、选择题（本大题有35小题，每小题2分、共70分。请选出各题中一个最符合题意的选
29、项，用铅笔在答卷上的相应选项字母涂黑。不选、多选、错选，均不得分） 1某产品在制造、运输和使用等环节都有温室气体排放，其所占比例如图所示。下列说法不合理的是 A该产品温室气体排放量主要来自于制造与产品使用环节 B温室气体排放与制造工艺有关 C产品设计不需要考虑使用时的温室气体排放 D更小、更轻的产品包装，有利于减少运输环节的温室气体排放2发明爱好者方青年，学习并运用多种知识发明了“连体式全电控薄壁电压力锅”，解决了原电压力锅安全性低、操作复杂等缺陷，并取得了专利。下列说法合理的是 A发明中提高了自身素质，体现技术可以保护人 B申请专利，体现技术的目的性 C发明中运用多种知识，体现技术的综合性
30、D原产品操作复杂，体现技术的两面性 3聚丙烯材料被研制出来后，设计师充分利用了该材料较好的可塑性，设计出如图所示造型独特的椅子。该案例说明 A该设计使聚丙烯具有可塑性 B新材料为设计提供了更广的发展空间 C该设计促进了聚丙烯技术的革新 D新的造型设计一定要采用新材料 4如图所示的幼儿浴盆，具有以下设计特点，其中体现了信息交互的是A水温超过36时，浴盆中黑色的安全纽扣就会变白B充气式，可以折叠C表面有防滑纹理D压着鸭嘴会发出“嘎嘎”声5在设计门把手时，为了使把手更好地符合人体静态尺寸，以下需要考虑的是A门的材质B把手的材质C把手的尺寸大小D门的尺寸大小6如图所示是一款用回收纸制成的婴儿餐椅，配有
31、安全带，可以折叠，以下对该餐椅的评价，合理的是A安全带的设计实现了人机关系健康的目标B折叠设计减小了整体质量C上小下大保证了结构强度D采用回收纸符合可持续发展原则7如图所示是某同学设计的铅笔套，可以延长铅笔长度或拼接两支短钢铅笔。在设计时，该同学搜集了以下信息：铅笔的横截面形状、大小；能正常书写的笔杆长度；笔芯的粗细；新铅笔的长度。其中你认为有必要的是AB。C.D.8如图所示是钱丹丹同学设计的室外分类垃圾桶，以下设计中主要从使用环境角度考虑的是A桶上设有雨罩B外桶有垃圾分类C内桶采用防腐蚀材料D采用内、外桶分体设计9王凯同学用角钢制作直角三角架时，经过划线（如图甲所示）、锯割、弯曲等操作后，发
32、现角钢转角处间隙过大（如图乙所示）。造成这种后果的原因可能是A划线交点没到边界线B两条划线的角度小于90C锯割时锯偏了D角钢弯曲没到位10用铝板制作一个心形小挂件（如图所示）。下列操作合理的是A用手锯直接锯出光滑的心形形状B用样冲加工心形凹处C用圆锉直接锉出小挂件上的小孔D用砂纸打磨小挂件表面11在钢板上钻孔，其操作流程为：划线；冲眼；选择钻头；钻孔。结果发现孔的位置钻偏了。下列原因中，最不可能的是A划线位置不准确B冲眼偏离了划线交点C选用的钻头直径不符ks5uD麻花钻未对准冲眼中心12如图所示是一种用于高空作业的升降机，为了提高其稳定性，设计者可以采取的措施是A减小车子的质量B增加升降台的质
33、量C升降台四周装围栏D增大支撑脚之间的距离13大型交通路牌安装到立柱上，采用甲方式而不是乙方式的主要原因是采用甲方式时A路牌不易脱落ks5uB立柱不易扭转C立柱不易弯曲D路牌更易安装 14如图所示的结构承受竖直向下力F的作用。该结构的材料选择不合理的是AAB选择硬支撑杆BAB选择足够强度的绳索CCB选择硬支撑杆DCB选择足够强度的绳索ks5u15某毛织厂的生产流程如图所示，若产品质检不合格，则应将其移交到的环节是A材料采购 B。包装入库 C。生产 D。样品制作16农产品物流包括农产品产后加工、包装、储存、运输和配送等环节。为了建立高效、便捷的农产品A建立便捷的海运、铁路、公路网络ks5uB优化
34、从产地到超市的中间环节C采用标准化的包装、货架、装卸设备D建更多的仓库，让农产品储存更长的时间17用薄钢板加工如图所示的零件，以下加工流程合理的是A锯割划线钻孔锉削B划线锯割钻孔锉削C钻孔划线锯割倒角D锯割打磨划线钻孔18钱丹丹准备为家里设计一款可以360旋转的置物架（类似题图）。下列设计分析不合理的是A考虑使用环境，将其放置在墙角处也可以旋转B置物架的高度应适合人取放物品C底座应比上面部分大，以保证稳定D底座应设计成圆形以方便旋转王凯同学在学校浴室洗澡时，发现不开启冷水阀就可以打开热水阀，这易造成洗澡者烫伤。请回答19-20题19为了解决问题，他在明确了问题的内容后，进一步需要明确的是A具体
35、的试验方法B问题的价值C产品的方案构思 D设计产品的具体制作方案20他有以下四种解决问题的设想，不合理的是A采用先打开冷水阀，然后才能打开热水阀的方法B热水阀上方安装一个水温显示器C设计自动调和成温水的阀门D减小水管出水量，开启热水阀门也不足以对人产生伤害钱丹丹同学准备制作一个孔明锁，首先她找来孔明锁的图样。请回答21-22题。21根据图甲所示的三视图，在一根木条上划线（如图乙所示）后，她设计了以下四种加工流程，其中合理的是A从锯入 从锯入 逐渐凿至 锉销修整B从锯入 从凿入从凿入锉销修整C从锯入逐渐凿至 从锯入锉销修整D从锯入 逐渐凿至从锯入 锉销修整22如图丙所示是孔明锁另一木条的三视图，
36、它对应的轴测图是如图甲所示是一款多功能文具盒的草图。请回答23-24题。23以下对该方案的分析不正确的是A文具盒的盖子就是相框B支撑反与文具盒间可能是铰连接C两边凸起有利于文具盒竖放D支撑板与相框间是刚连接24要实现该方案中的功能，若文具盒与相框连接处的结构如图乙所示，则相框对应连接处的结构应选择某产品由拖把、洗涤桶，甩干装置组成（如图所示）。该拖把形态新颖，操作方便，握把舒适，但拖地效果一般。脚踩踏板经传动装置转动甩干筐可甩干拖把，但踏板与传动装置容易胶离，导致无法工作，而且损坏之后不易维修。请回答25-26题。25以下对该产品的评价合理的是26因踏板与传动装置容易脱离，若要改进该部分结构，
37、一般不需要考虑的因素是A湿拖把的最大质量 B。脚踩力的大小 C。传动装置的结构 D。洗涤桶的质量大小27若对太阳能手电筒进行优化，使之在相同充电时间的情况下，照明时间更长。以下四个部件：太阳能电板； 蓄电池； LED ； 开关，其中与优化目标 有关的是AB。C。D。28若要把该太阳能手电筒改装成野营用品，有以下四种优化方案：配上指南针；配上USB接口，可给手机充电；把原开关改为遥控开关；配上挂钩。其中合理的是AB。C。D。如图所示是红外线感应自动开闭的垃圾桶，采用电池供电，当手靠近桶盖时，桶盖自动打开，手远离桶盖后，延时5-6秒桶盖自动关闭。请回答29-30题。29该控制系统的被控对象是A桶盖
38、 B。红外线检测装置C机械传动装置和连杆机构 D。垃圾桶内桶30要对桶盖的自动开闭功能进行简单的技术试验，以下方法合理的是A将有气味的垃圾倒入垃圾桶，关闭后气味会不会散发出来B装入新电池，让其不断地进行开闭直至电池耗尽，测试开闭次数C用手靠近桶盖，观察是否会开启；手远离桶盖后，观察是否会关闭。D在桶盖上放置重物，并逐渐增加其质量，测试桶盖能开启的最大质量某种磁盘驱动器（结构示意图如图甲所示）读取数据时，需将磁头定位到某个磁道。当控制装置接收到预期磁头位置信号后，控制电机驱动支撑臂及磁头移动到相应的磁道。传感器检测磁头的位置，并将检测到的信号发送给控制装置与预期信号进行比较，控制装置根据比较偏差
39、值做出调整。磁头定位控制系统的方框图如图乙所示。请回答31-33题。31该磁头定位控制系统属于A开环控制 B. 闭环控制C开环控制与闭环控制 D. 人工控制与自动控制相结合 32该磁头定位控制系统中，执行器是A磁道 B.磁盘转轴 C. 盘 D. 电机33该磁头定位控制系统中，被控量是A支撑臂的长度 B。磁头实际位置C磁盘转轴的转动角度 磁盘的转动速度导弹依靠自身动力装置推进，在飞行中会遇到气流，使导弹偏离预设路线。导弹系统始终检测导弹位置与预设路线之间的偏差，据此不断调整其飞行路线并导向目标。请回答34-35题。34这些气流被称为该控制系统的A反馈 B。干扰 C。被控量 D。控制量35如果打击
40、的目标并不是静止的，而是运动的，那么该导弹要命中目标，必须A不断修正预设路线B不断提高导弹的速度C不断消除干扰D不断提高预设位置与实际位置的偏差值试 卷 II请将本卷的答案用蓝、黑墨水钢笔或圆珠笔写在答卷II上。二、作图读图题（共6分）36王凯同学设计的小型木质书架（如图甲所示）采用了图乙所示的燕尾形榫接结构。请完成下列各题。（1）下图为图乙A板的三视图，请用铅笔在答卷II的题图中，补全三视图所缺 的线条。（2）如果要制作此书架（不考虑加工余量），至少需要木板的大小是 （请在下列选项中选择一项，填写序号）A240300 B.300300 C. 360300 D.60024037某大学生开发了“全新组合拐杖”（如图甲所示），适合上楼梯使用。使用时，需把锁臂套固定在手臂上，手持握把（如图乙所示），按图丙所示的方式上楼梯，请完成下列各题，在有“ ”处填上相应的内容。（1）从上楼示意图（如图丙所示）中可以
