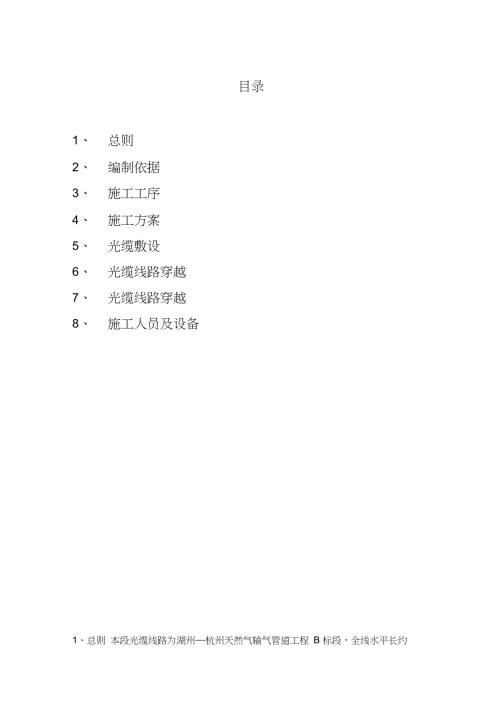

1、目录1、总则2、编制依据3、施工工序4、施工方案5、光缆敷设6、光缆线路穿越7、光缆线路穿越8、施工人员及设备1、总则 本段光缆线路为湖州杭州天然气输气管道工程 B 标段，全线水平长约 25.7km， 采取与管道同沟的敷设方式。 在管道采用定向钻的东苕溪地段， 光缆线路采取架 空敷设的方式。2、编制依据 (YDJ14-91) 长途通信名线线路工程设计规范 (YDJ 6-84 ) 长途通信干线光缆线路工程设计规范 ( YD2002-92) 通信工程建设环境环境保护技术规定 ( YD5039-97)3、施工工序光缆单盘测试光缆线路测量光缆配盘光缆敷设4、施工方案4.1 光缆单盘测试： 根据长途通信
2、干线光缆数字传输系统线路工程设计暂行技术规定 ，对单盘光 缆的光纤进行测试。4.2 光缆线路测量： 对光缆线路走向进行实地勘测， 对单盘光缆通过的地形地貌及穿越路段做好相应 施工准备。4.3 光缆配盘光缆配盘选用2km因此每2km要做光纤和光缆的接续，同时光每缆敷 2km 要进行检测一次。光缆接头应安排在地势平坦和地质稳固的地方，应避开水塘、河渠、沟坎、 道路等施工、维护不便的地点。施工中根据地形需要灵活调整。光缆接续处要实现挖好接头坑，接头坑位于路由前进方向的右侧，坑底应平 整无碎石。光缆接续应使用专用熔接机进行， 中继段内一根光纤接头损耗平均值应小于 0.06db/ 个。光缆接头采用密封防
3、水结构、防腐蚀的接线盒，完成接续的接线盒埋在接头 坑里，接头盒上盖水泥盖板保护。每个接头处，光缆预留长度不小于 12m以备日后维修使用。5、光缆敷设敷设光缆时以首站方向为A端，末站方向为B端，与管沟同沟敷设，依次布 放。光缆与管道平行放置，与管位间距为300m深度与管子顶部平齐：一般地段 其敷设位置位于介质流向（湖州一杭州）的右侧。其埋深应符合下表要求：序号敷设地段及土质埋深（m1普通十、硬土 1.22半石质（沙砾石、风化石等） 1.03全石质、流砂 0.84市郊、村镇 1.25市区街道 1.06穿越铁路（距道渣底）、公路（距路面） 1.27农田排水沟（沟宽1m以内） 1.28沟、塘、水塘 1
4、2上面回填300mniffl沙或细土，上敷光缆标志带。布放光缆时，光缆有缆盘上方放出并保持松弛弧形，光缆布放过程中严禁扭 转、打小圈、浪涌等现象。光缆一次牵引长度一般不大于1000m超长时应采取“8”字分段牵引或中间 加辅助牵引。布放光缆过程中，光缆弯曲半径应不小于光缆外径的20倍。安装固定后应不小于光缆外径的10倍。施工中严禁因受力过大而使光缆出现断面变形、 屈服破坏等。光缆敷设24小时后，应用CTDRM试仪进行检测。光缆敷设72小时后，应用摇表测试金属护套对地绝缘电阻，应不小于出厂 指标的1/2。光缆必须平放于沟底，不得腾空和拱起。光缆敷设在坡度大于20度，坡长大于30米的斜坡上时，宜采
5、用“ S”形敷 设或按设计要求的措施处理。布放过程中或布放后，方兴未艾及时检查光缆外皮，如有破损应立即修复。6光缆线路穿越：穿越地下光缆时，最小间距为 0.5米。与地下管道交叉穿越时，最小间距为 0.5米。穿越线路构筑物时采用预埋DN50钢管方式对光缆进行保护，严禁光缆受 外压力变形。顶管穿越公路、铁路时，光缆吊挂在混凝土套管顶部，光缆采用套管保 护，保护套管伸出套管两端各0.5米。其中光缆保护套管采用DN50镀锌 焊接钢管。大开挖穿越公路、河流、沟渠时，光缆采用套管保护与管道一起穿越， 保护套管采用DN100镀锌焊接钢管。保护管内穿放两根 36PVC管子， 保护管长度长于沟外沿0.5米。7、通信标石：在直线段市区每隔200米、郊区和长途每隔250m设置普通标石，在光缆 接头处、转弯处、过河过路等处也设置普通标石。在检测光缆内金属护层对地绝缘、电位的接头点设监测标石。标石沿光缆前进的方向（长兴一杭州）编号。标石埋在光缆正上方。标石埋深600mm出土 400mm8、施工人员及设备：施工人员序号人员人数1队长12现场技术13工人10合计12施工设备序号设备名称数量备注1穿线器1架2拖光缆炮车1台3架机1对4摇表1台5专用熔接机1台6CTDF测试机1台7对讲机3对8施工运输车辆1台
