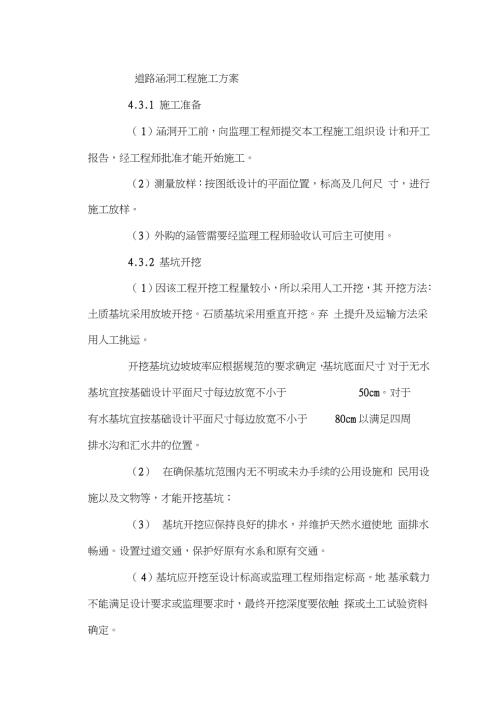

1、道路涵洞工程施工方案4.3.1 施工准备（ 1）涵洞开工前，向监理工程师提交本工程施工组织设 计和开工报告，经工程师批准才能开始施工。（2）测量放样：按图纸设计的平面位置，标高及几何尺 寸，进行施工放样。（3）外购的涵管需要经监理工程师验收认可后主可使用。4.3.2 基坑开挖（ 1）因该工程开挖工程量较小，所以采用人工开挖，其 开挖方法：土质基坑采用放坡开挖。石质基坑采用垂直开挖。弃 土提升及运输方法采用人工挑运。开挖基坑边坡坡率应根据规范的要求确定，基坑底面尺寸 对于无水基坑宜按基础设计平面尺寸每边放宽不小于50cm。对于有水基坑宜按基础设计平面尺寸每边放宽不小于80cm以满足四周排水沟和汇
2、水井的位置。（2）在确保基坑范围内无不明或未办手续的公用设施和 民用设施以及文物等，才能开挖基坑；（3）基坑开挖应保持良好的排水，并维护天然水道使地 面排水畅通。设置过道交通，保护好原有水系和原有交通。（ 4）基坑应开挖至设计标高或监理工程师指定标高。地 基承载力不能满足设计要求或监理要求时，最终开挖深度要依触 探或土工试验资料确定。6）基坑开挖后应检验地基承载力， 合格后， 妥善修整，在最短的时间里铺垫层及安装涵管，不得暴露太久。4.3.3 施工主要工序1. 垫层和基座（ 1）砂砾垫层采用连续级配材料铺筑， 其压实度应在 95% 以上，按重型击实试验测定；砂砾垫层分层摊铺压实，不得有离 析现
3、象，否则要重新拌和铺筑。（2）基座尺寸及沉降缝按图纸所示施工，沉降缝位置与 管节的接缝位置相一致。（3）管涵基础按图纸所示或监理工程师的指示，结合土 质及路基填土高度设置预留拱度。2. 敷设（ 1 ）管节安装从下游开始，使接头面向上游；每节涵管 应紧巾于垫层或其基座上，使涵管受力均匀；所有管节应按正确 的轴线和图纸所示坡度敷设。（ 2 ） 在敷设过程中，应保持管内清洁无脏物，无多余 的砂浆及其他杂物。（3）任何管节如位置设置不准确，取出重新设置。（4）如遇软基，则应按图纸和监理工程师指示对地基进 行处理，当软基处理达到图纸要求后，方可在上面修筑涵管。3. 接缝（1）涵管接缝宽度不应大于10mm
4、绝不加大接缝宽来满 足涵长的要求，并用沥青麻絮或其它具有弹性的不透水材料填塞 接缝的内、外侧，以形成一柔性密封层。按图纸及监理工程师的 要求，再用两层150mm宽的浸透沥青的油毛毡包缠并用铅丝绑扎 接缝部位。（2） 当管节采用套环接缝时，应按接缝形式采用沥青 麻絮填塞所有接缝，外面用满涂沥青的油毛毡圈裹两道，使其稳 固、耐久和不漏水。4. 进出水口（1）进出水口按图纸所示，采用片石结构修筑；（2）进出水口的沟床整理顺直，使上下游水流畅通。其 跌水井和急流槽，按图纸所示或监理工程师的指示进行施工。5. 回填（1）经检验证实圆管涵安装及接缝符合要求，再进行回 填作业。（ 2） 涵洞处路堤缺口填土应从涵洞洞身两侧不小于两 倍孔径范围内，同时按水平分层、对称地按图纸要求的压实度填 筑、夯（压）实。6. 施工注意事项涵洞施工在主体工程中占优先地位，力求全线阶梯形铺开， 重点填方地段优先安排，在土方施工与涵洞施工发生矛盾时，先 涵后填土，紧急时在低填方区段路基先通，以后挖缺口补做，但 要先埋小管解决两侧排灌为前提；涵洞施工的关键在基底处理和基础圬工，尤其是后者，施工时应严格控制质量及路堤填补质量, 加强整体质量的监控。
