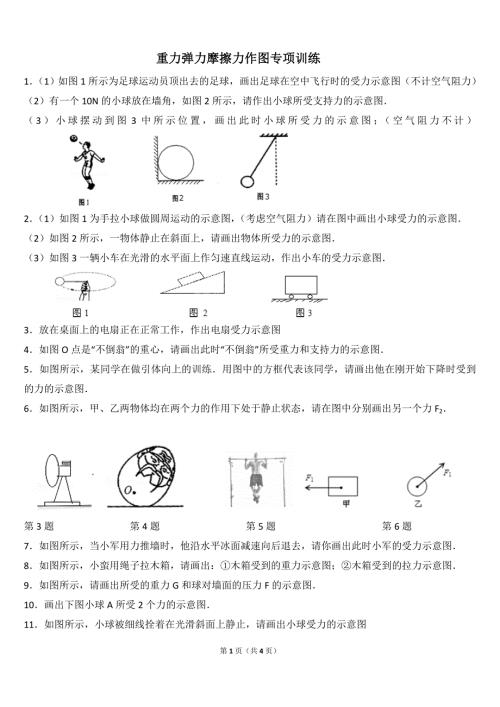

1、重力弹力摩擦力作图专项训练1（1）如图1所示为足球运动员顶出去的足球，画出足球在空中飞行时的受力示意图（不计空气阻力）（2）有一个10N的小球放在墙角，如图2所示，请作出小球所受支持力的示意图（3）小球摆动到图3中所示位置，画出此时小球所受力的示意图；（空气阻力不计）2（1）如图1为手拉小球做圆周运动的示意图，（考虑空气阻力）请在图中画出小球受力的示意图（2）如图2所示，一物体静止在斜面上，请画出物体所受力的示意图（3）如图3一辆小车在光滑的水平面上作匀速直线运动，作出小车的受力示意图3放在桌面上的电扇正在正常工作，作出电扇受力示意图4如图O点是“不倒翁”的重心，请画出此时“不倒翁”所受重力和
2、支持力的示意图5如图所示，某同学在做引体向上的训练用图中的方框代表该同学，请画出他在刚开始下降时受到的力的示意图6如图所示，甲、乙两物体均在两个力的作用下处于静止状态，请在图中分别画出另一个力F2 第3题 第4题 第5题 第6题7如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图8如图所示，小蛮用绳子拉木箱，请画出：木箱受到的重力示意图；木箱受到的拉力示意图9如图所示，请画出所受的重力G和球对墙面的压力F的示意图10画出下图小球A所受2个力的示意图11如图所示，小球被细线拴着在光滑斜面上静止，请画出小球受力的示意图第7题 第8题 第9 题 第10题 第11题12
3、如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态车顶A处滴落的水滴最终落在靠前的B处车厢地板上的木箱C始终相对车厢静止画出木箱C的受力示意图13如图，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图（A点是作用点）14如图所示，用垂直于竖直墙壁的力F将物体紧压在墙面上，物体处于静止状态，请画出物体在竖直方向上受到的力的示意图15木块在压力F和弹簧测力计作用下沿墙面向上匀速运动，请画出木块在竖直方向上受力的示意图16画出图中玻璃杯竖直方向的受力示意图 第12题 第13题 第14题 第15题 第16题17如图甲，A、B两块木块在两边墙
4、壁的挤压下，保持静止，请你在图乙中画出木块A所受的力的示意图18观光缆车沿水平轨道做匀速直线运动如图，画出车中物体A的受力示意图19小红站在小车里，随小车在水平地面上做匀速直线运动，在图中画出小红的受力示意图 第17题 第18题 第19题 第20题21如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）22在水平向右行驶的小车车厢，顶端用细线悬挂一小球小车水平地板上放置一物块A，从某时刻起，发现小球向右（运动的同方向）摆动，如图所示，请画出此时物块A受力的示意图23如图所示，观光缆车沿轨道斜向上做匀速直线运动，画
5、出车中重物A所受力的示意图24如图所示，在车厢顶用细绳竖直悬挂一个小球，小球和小车一起水平向右做匀速直线运动，请画出小球的受力示意图 第21题 第22题 第23题 第24题25传送带上的物体随传送带一起做匀速直线运动，请画出物体的受力示意图26如图所示，货物随传送带一起加速斜向上运动，请画出货物的受力示意图27如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图28如图所示，小红站在匀速运动的电梯上，随电梯一起上升，试画出小红所受力的示意图（O点为其重心） 第25题 第26题 第27题 第28题29如图所示，每个钩码相同，质量为m的A物体处于静止状态状态，请画出A物体在水平方向上的受力示
6、意图30如图是探究“滑动摩擦力影响因素实验装置”请画出实验过程中木块所受力的示意图31如图所示，一木块正沿斜面下滑，请做出木块受到的重力G和支持力F的示意图 第29题 第30题 第31题32如图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图33按下列要求作图如图，滑块被固定在光滑斜面底端的压缩弹簧处，请画出滑块离开弹簧后沿斜面向上运动的过程中（不考虑空气阻力）受力的示意图34如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图35如图所示，一个小球从高处下落到竖直放置的弹簧
7、上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F36在图中画出被拉长的弹簧对手指的弹力的示意图 第32题 第33题 第34题 第35题 第36题37如图所示，一个小球和弹簧相连，抓住小球竖直向上拉伸弹簧到某一长度，然后释放，小球开始向下做加速运动，画出小球刚被释放瞬间所受力的示意图38如图所示，跳水运动员在正式起跳前，都要在跳板上反复弹跳几次图中是运动员弹跳过程中向下运动到最低点的瞬间请画出此时运动员受力示意图39“蹦极”是一项勇敢者的运动如图所示，O为弹性橡皮绳自然长时下端所在的位置，某人用弹性橡皮绳拴住身体自高空P处自由下落，Q为下落的最低点画出身体在Q点时受到的力40如图，一根直杆处于静止状态，直杆与地面接触点为B，请画出直杆在B点所受支持力F的示意图 第37题 第38题 第39题 第40题第4页（共4页）
