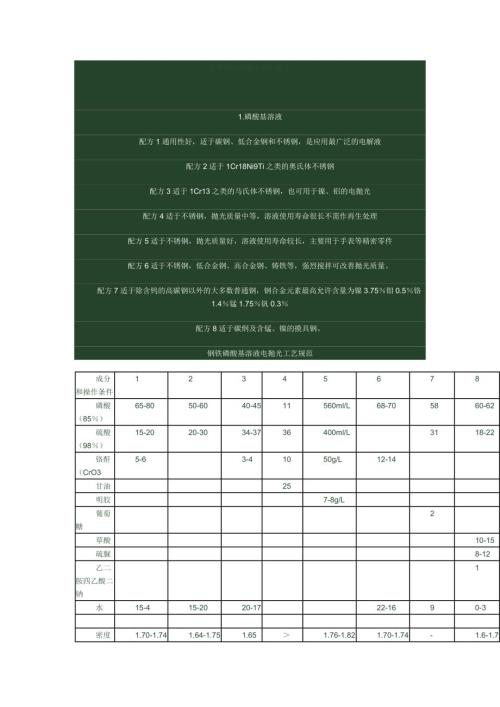

1、不锈钢电解抛光液的配方1.磷酸基溶液配方1通用性好，适于碳钢、低合金钢和不锈钢，是应用最广泛的电解液配方2适于1Cr18Ni9Ti之类的奥氏体不锈钢配方3适于1Cr13之类的马氏体不锈钢，也可用于镍、铝的电抛光配方4适于不锈钢，抛光质量中等，溶液使用寿命很长不需作再生处理配方5适于不锈钢，抛光质量好，溶液使用寿命较长，主要用于手表等精密零件配方6适于不锈钢，低合金钢、高合金钢、铸铁等，强烈搅拌可改善抛光质量。配方7适于除含钨的高碳钢以外的大多数普通钢，钢合金元素最高允许含量为镍3.75钼0.5铬1.4锰1.75钒0.3配方8适于碳纲及含锰、镍的摸具钢。钢铁磷酸基溶液电抛光工艺规范 成分和操作条
2、件12345678磷酸（85）65-8050-6040-4511560ml/L68-705860-62硫酸（98）15-2020-3034-3736400ml/L3118-22铬酐（CrO35-63-41050g/L12-14甘油25明胶7-8g/L葡萄糖2草酸10-15硫脲8-12乙二胺四乙酸二钠1水15-415-2020-1722-1690-3密度（g/cm3）1.70-1.741.64-1.751.651.461.76-1.821.70-1.74-1.6-1.7温度（）60-9050-6070-8040-8055-6575-8060-70室温电流密度（A/DM2）20-6020-10040-7010-3020-5020-302.7-6.510-25电压（V）-6-8-10-20-7-8.5-时间（MIN）1-5105-153-104-510-151010-30
