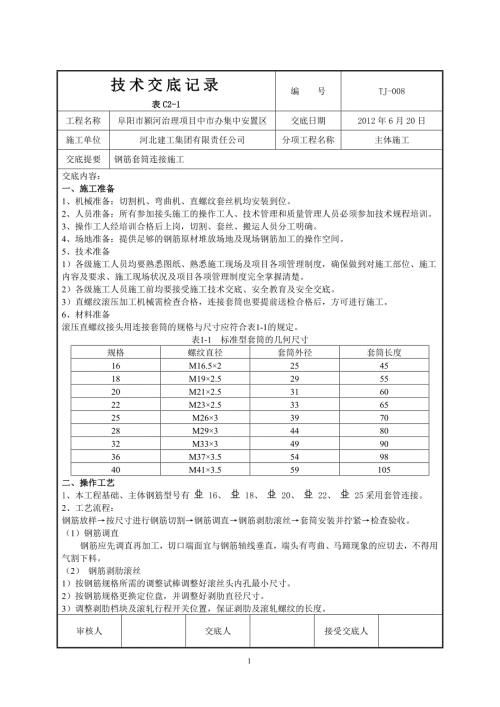

1、技术交底记录表C2-1编 号TJ-008工程名称阜阳市颍河治理项目中市办集中安置区交底日期2012年6月20日施工单位河北建工集团有限责任公司分项工程名称主体施工交底提要钢筋套筒连接施工交底内容：一、施工准备1、机械准备：切割机、弯曲机、直螺纹套丝机均安装到位。2、人员准备：所有参加接头施工的操作工人、技术管理和质量管理人员必须参加技术规程培训。3、操作工人经培训合格后上岗，切割、套丝、搬运人员分工明确。4、场地准备：提供足够的钢筋原材堆放场地及现场钢筋加工的操作空间。5、技术准备1）各级施工人员均要熟悉图纸、熟悉施工现场及项目各项管理制度，确保做到对施工部位、施工内容及要求、施工现场状况及项
2、目各项管理制度完全掌握清楚。2）各级施工人员施工前均要接受施工技术交底、安全教育及安全交底。3）直螺纹滚压加工机械需检查合格，连接套筒也要提前送检合格后，方可进行施工。6、材料准备滚压直螺纹接头用连接套筒的规格与尺寸应符合表1-1的规定。表1-1 标准型套筒的几何尺寸规格螺纹直径套筒外径套筒长度16M16.52254518M192.5295520M212.5316022M232.5336525M263397028M293448032M333499036M373.5549840M413.559105二、操作工艺1、本工程基础、主体钢筋型号有16、18、20、22、25采用套管连接。2、工艺流程：
3、钢筋放样按尺寸进行钢筋切割钢筋调直钢筋剥肋滚丝套筒安装并拧紧检查验收。（1）钢筋调直钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头有弯曲、马蹄现象的应切去，不得用气割下料。（2） 钢筋剥肋滚丝1）按钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸。2）按钢筋规格更换定位盘，并调整好剥肋直径尺寸。3）调整剥肋档块及滚轧行程开关位置，保证剥肋及滚轧螺纹的长度。审核人交底人接受交底人技术交底记录表C2-1编 号TJ-008工程名称阜阳市颍河治理项目中市办集中安置区交底日期2012年6月20日施工单位河北建工集团有限责任公司分项工程名称主体施工交底提要钢筋套筒连接施工交底内容：4）装卡钢筋，开动设备
4、进行剥肋及滚压加工。5）加工丝头时，应采用水溶性切削液，当气温低于0 C时，应掺入1520%亚硝酸钠。严禁用机油做切削液或不加切削液加工丝头。6）检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。（3）套筒安装并拧紧1）连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。2）采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。3）滚压直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，应采用扭力扳手按规定的力矩值把钢筋接头拧紧。扭力扳手的精度为5%。4）经拧紧后的滚压直螺纹接头应做出标记，单边允许完整丝扣外露为
5、1-2扣。5）根据待接钢筋所在部位及转动难易情况，选用不同的套筒类型，采取不同的安装方法，见图4-1图4-4。 图4-1 标准型接头安装 图4-2 正反丝扣型接头安装审核人交底人接受交底人技术交底记录表C2-1编 号TJ-008工程名称阜阳市颍河治理项目中市办集中安置区交底日期2012年6月20日施工单位河北建工集团有限责任公司分项工程名称主体施工交底提要钢筋套筒连接施工交底内容： 图4-3 变径型接头安装 图4-4 可调型接头安装三、成品保护1） 钢筋丝扣加工完成，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。2） 带连接套筒的钢筋应固定牢靠，对于已绑扎但未安装套筒的钢筋丝扣仍应有塑料保护
6、盖。3） 对于长时间未安装套筒的钢筋丝扣，应采取可靠措施防止丝扣生锈。四、质量保证措施1、 结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35 d 计算（ d 为被连接钢筋中的较大直径）。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称接头百分率），应符合下列规定：（1）、接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内级接头的接头百分率不应大于25%；（2）、接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用级接头或级接头，且接头百分率不应大于50%。（3）、受拉钢筋应力较小
7、部位或纵向受压钢筋，接头百分率可不受限制。（4）、对直接承受动力荷载的结构构件，接头百分率不应大于50%。2、 施工中投入的机械设备、工具、测量设备、质量检验的仪表器具进场前必须经检查验收，保证其完好、在合理使用期内及各项性能指标均达到现行国家相关标准规定后，方可放行投入现场施工使用。3 、施工使用的各种建筑材料，如套筒等原材料经质量检验合格后，方可投入使用。4 、进行施工前各级施工人员应接受技术及安全交底，必须严格按施工方案、技术交底及相关规范要求施工。审核人交底人接受交底人技术交底记录表C2-1编 号TJ-008工程名称阜阳市颍河治理项目中市办集中安置区交底日期2012年6月20日施工单位
8、河北建工集团有限责任公司分项工程名称主体施工交底提要钢筋套筒连接施工交底内容：5、各道工序交接必须严格按验收程序执行验收，实行自检、互检、专检制度，存在问题及时整改，验收不通过或不通过验收，禁止进行下一道工序施工。6、对于特殊工种，如电工、机械工、汽车司机等实行持证上岗制度，特殊工种没有相应的特殊工种上岗证严禁上岗。五、安全注意事项1 进入施工现场必须正确戴好安全帽。2 进入施工现场不得穿拖鞋、赤脚、赤背。3 严禁酒后作业，严禁打架斗殴，严禁偷盗，严禁聚众闹事，严禁现场吸烟。4 现场所有机电设备必须做到一机、一箱、一闸、一漏。5 非电工人员不得进行私拉私接电线。6 夜间施工应设有足够的照明，在危险地段应设置明显的警示标志和护栏。7 进入施工现场必须严格遵守项目部制定各项规章制度。8 振捣砼操作手，必须穿胶鞋和戴胶手套。审核人交底人接受交底人4
