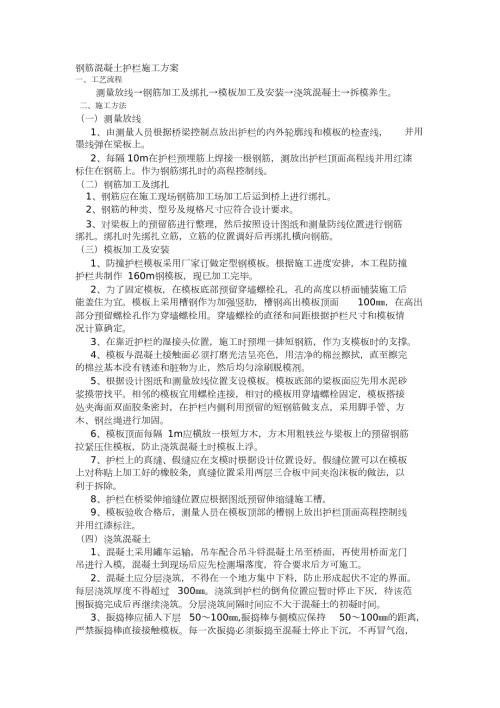

1、钢筋混凝土护栏施工方案一、工艺流程测量放线钢筋加工及绑扎模板加工及安装浇筑混凝土拆模养生。二、施工方法（一）测量放线1、由测量人员根据桥梁控制点放出护栏的内外轮廓线和模板的检查线，墨线弹在梁板上。并用2、每隔 10m在护栏预埋筋上焊接一根钢筋，测放出护栏顶面高程线并用红漆标住在钢筋上。作为钢筋绑扎时的高程控制线。（二）钢筋加工及绑扎1、钢筋应在施工现场钢筋加工场加工后运到桥上进行绑扎。2、钢筋的种类、型号及规格尺寸应符合设计要求。3、对梁板上的预留筋进行整理，然后按照设计图纸和测量防线位置进行钢筋绑扎。绑扎时先绑扎立筋，立筋的位置调好后再绑扎横向钢筋。（三）模板加工及安装1、防撞护栏模板采用厂
2、家订做定型钢模板。根据施工进度安排，本工程防撞护栏共制作 160m钢模板，现已加工完毕。2、为了固定模板，在模板底部预留穿墙螺栓孔，孔的高度以桥面铺装施工后能盖住为宜。模板上采用槽钢作为加强竖肋，槽钢高出模板顶面 100，在高出部分预留螺栓孔作为穿墙螺栓用。穿墙螺栓的直径和间距根据护栏尺寸和模板情况计算确定。3、在靠近护栏的湿接头位置，施工时预埋一排短钢筋，作为支模板时的支撑。4、模板与混凝土接触面必须打磨光洁呈亮色，用洁净的棉丝擦拭，直至擦完的棉丝基本没有锈迹和脏物为止，然后均匀涂刷脱模剂。5、根据设计图纸和测量放线位置支设模板。模板底部的梁板面应先用水泥砂浆摸带找平。相邻的模板宜用螺栓连接
3、相对的模板用穿墙螺栓固定，模板搭接处夹海面双面胶条密封，在护栏内侧利用预留的短钢筋做支点，采用脚手管、方木、钢丝绳进行加固。6、模板顶面每隔 1m应横放一根短方木，方木用粗铁丝与梁板上的预留钢筋拉紧压住模板，防止浇筑混凝土时模板上浮。7、护栏上的真缝、假缝应在支模时根据设计位置设好。假缝位置可以在模板上对称贴上加工好的橡胶条，真缝位置采用两层三合板中间夹泡沫板的做法，以利于拆除。8、护栏在桥梁伸缩缝位置应根据图纸预留伸缩缝施工槽。9、模板验收合格后，测量人员在模板顶部的槽钢上放出护栏顶面高程控制线并用红漆标注。（四）浇筑混凝土1、混凝土采用罐车运输，吊车配合吊斗将混凝土吊至桥面，再使用桥面龙
4、门吊进行入模，混凝土到现场后应先检测塌落度，符合要求后方可施工。2、混凝土应分层浇筑，不得在一个地方集中下料，防止形成起伏不定的界面。每层浇筑厚度不得超过 300。浇筑到护栏的倒角位置应暂时停止下灰，待该范围振捣完成后再继续浇筑。分层浇筑间隔时间应不大于混凝土的初凝时间。3、振捣棒应插入下层 50100,振捣棒与侧模应保持 50100的距离，严禁振捣棒直接接触模板。每一次振捣必须振捣至混凝土停止下沉，不再冒气泡， 表面呈现平坦、泛浆时方可提出振捣棒。4、振捣完成后对护栏顶面混凝土进行抹面施工。（五）拆模养生1、混凝土浇注完成后根据混凝土强度能保证其表面及棱角不致因模板而受损坏时方可拆模，对护栏
5、表面和真缝进行清理后覆盖洒水养生。2、洒水养生应安排专人负责，养护时间不应少于14d。3、护栏拆模后，模板下抹的砂浆应及时剔除，清理干净。（六）暑期、雨期施工1、暑期施工混凝土浇筑温度应控制在 32以下，宜选在一天温度较底的时间内进行。2、施工材料的码放应采取防雨、防潮措施，尤其是钢模板。3、露天的电器设备要有可靠的防触电、漏电措施。三、施工质量保证体系及质量保证措施（一）模板工程（1）模板进场后，安装前组织项目部技术、质量人员进行试拼装，对模板进行刚度、强度、几何尺寸等综合检查。（2）模板安装前要求满涂隔离剂，安装后重点检查模板的几何尺寸、平整度、拼缝严密、整体牢固。（3）埋件安装：由技术员
6、根据设计图纸统计并进行专项技术交底、施工员安排施工、质量员检查验收，确保埋件安装做到不漏、位置准确、安装牢固。（二）钢筋工程（1）钢筋翻样工作由项目部员工进行，对钢筋焊接工作由技术好有上岗证的员工进行。按规定进行检测，做好专项技术交底，并进行施焊过程的监控记录。（2）加工好的钢筋按规格、部位进行标识、堆放。（3）钢筋绑扎前应按设计文件要求进行放线标记。钢筋绑扎要牢固，边缘两排交叉点全部绑扎，中间隔一绑一，绑丝头一律朝向砼里侧。钢筋绑扎缺扣、松扣率小于 10%。（三）混凝土工程（1）砼浇筑前，对所有参加砼施工的全体人员进行书面质量、技术交底工作。落实岗位责任制、分块负责。并派项目部有经验有责任心的工人实施振捣监督。施工时定专人负责模板、钢筋检查工作。（2）浇筑砼前，项目技术、质量人员对模板、钢筋、预埋件、进行综合检查。自检合格后报请监理工程师验收。（3）砼浇筑连续进行，每层厚度不大于 400mm。砼振捣要快插慢拨，以砼表面无汽泡、不再沉降为宜。（4）砼浇筑后要及时进行养护，养护时间不少于 14天。项目部设专人负责养护监督工作。（5）根据工程部位及要求，留置足够量的同条件试件。（6）浇筑混凝土前，应对模板、支撑全面检查，木楔如有松动必须全部打紧。（7）浇筑混凝土过程中，应避免振捣棒触及波纹管使其变形造成堵塞。
