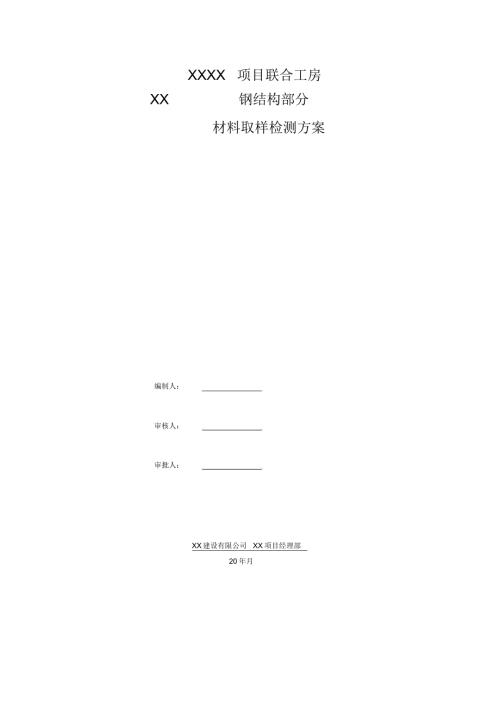

1、XXXX 项目联合工房XX钢结构部分材料取样检测方案编制人：审核人：审批人：XX 建设有限公司 XX项目经理部20年月目录第一章、编制依据第二章、工程概况第三章、取样、第三方检测方法第一章编制依据一、编制依据1、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程机械工业第六设计研究院设计一次图（图号：0001-301B-12）及鄂州市建筑设计院深化设计图纸。2、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程二次招标文件（项目编号： HBCZ-0903472-120228)及工程施工合同 （鄂冶建经合施字（ 2013）第 021号）。3、钢结构材料取样送检国家标准。序材料名称检测内容依据标准取样方法批量
2、或检测号数量抗拉强度GB/T700-20取300301各种钢材试件，每种60t弯曲试验06规格取 2件2高强螺栓扭矩系数、抗GB50205-20每种规格取5000件拉强度试验018件3高强螺栓连接面抗滑移系数GB50205-20每规格取 3工程量每01件2000t 一批内部缺陷无GB50205-20现场检验20%探伤检损探伤检测01测4焊缝质量焊缝外观质GB50205-2010%且不少现场检验量01于 10处5防火涂料防火涂层厚GB50205-20现场检测-度检测016焊件检测焊件抗拉强JGJ81-2002每种规格取-度检测3件1第二章施工概况一、施工概况我公司承建湖北中烟武汉卷烟厂易地技改联
3、合工房钢桁架工程结构类型为钢桁架及钢彩板屋面，共有3个区，分别为 -B 区（该区222，共有 4563m)、区（该区共有 5832m)及 -B 区( 该区共有 10260m)跨度为 18m、21m及27m，柱间距离为 9m。钢结构材质为Q345B，结构连接方式为高强螺栓连接及焊接连接。钢柱及屋面梁为H 型板拼结构，天沟为不锈钢材质，檩条为高频焊H 型钢，屋面板为 820型彩钢板。根据图纸设计钢柱要求抛丸除锈不刷油漆，除锈等级达到Sa2.5，钢梁要求防火涂料涂层保护。第二章取样、第三方检测方法一、钢结构材料取样检测要求及检测单位1 、施工人员应严格按照取样和送检要求，对施工现场的取样和送检进行操
4、作，取样人员应在试样或其包装上作出标识、封志。标识、封志应标明工程名称、取样部位、取样日期、样品名称和样品数量，并由见证人员和取样人员签字、盖章。2、所取原材料、试件样品，必须送至具备有效资质的检测单位检测。检测单位必须具备省级及以上相关行政主管部门颁发的检测资质证书和对外承接业务许可证书， 并取得质量技术监督部门的计量认证合格证书，并经工商行政主管部门登记注册取得营业执照。3、涉及结构安全的试块、试件和材料见证取样和送检的比例不2得低于有关技术标准中规定应取样数量的30%。4、进行原材料、试件见证取样与送检时，质检人员必须按规定填写检验委托单，并在检验委托单上签字、盖章，同时现场监理出示“见
5、证人员证书”。见证人员对试样的代表性和真实性负有责任。5、实体检验试验的选定承担工程材料检验的试验室， 必须具有相应的资质， 本工程委托“湖北省建筑工程质量监督检验测试中心” 承担材料检验， 该材料试验室已经通过国家试验室认可， 并经湖北省质量技术监督局的计量认证，具有 CMA 章资质，为独立法人资质，可对外营业，符合第三方检测的要求，将在监理工程师全过程的见证下进行材料检验二、进场材料送检（原材料）：1、钢材复验：分批次进行见证取样检测，每批应由同一炉号、同一检验批号、同一品种、 同一规格尺寸、同一热处理制度的钢材组成。同批钢材按每 60吨取试件 1组次进行钢材力学性能实验（含拉伸和弯曲实验
6、不足 60吨按 1组抽取。取样时，应由监理现场见证，并一同送有资质的检测单位进行检测。三、高强度螺栓复验1、扭剪型高强度螺栓连接副预拉力复验复验用的螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取 8套连接副进行复验。2、高强度螺栓连接摩擦面的抗滑移系数检验按 2000吨钢材 /批检测，每批三组试件，试件与所代表的钢结构3构件应为同一材质、 同批制作、采用同一摩擦面处理工艺和相同表面状态，并应用同批同一性能等级的高强螺栓连接副取同一环境条件下存放。3、高强度螺栓连接副施工扭矩检验：扭矩检验在施拧 1h 后，48h 内检验完成。检查数量按节点数抽查10%，且不少于 10个；每个被抽查节点
7、按螺栓数抽查10%，且不少于2个。四、焊缝检测：1、焊缝自检：检测应委托具有相关资质的单位进行，一级焊缝按100%超声波检测，二级焊缝按 20%进行超声波检测，并出具相应的检测报告。2、焊缝第三方检测：由湖北省建筑工程质量监督检验测试中心进行，并出具相应的检测报告。五、防火涂料检测：使用 100T 或不足 100T 的薄涂型防火涂料应抽检一次粘结强度；使用 500T 或不足 500T 的厚涂型防火涂料应抽检一次粘结强度和抗压强度。防火涂料的涂层厚度， 80%及以上面积应符合有关耐火极限的设计要求，且最薄处厚度不应低于设计要求的85%。检查数量按同类构件抽查 10%，且均不少于 3件。所有钢结构
8、材料检测合格且经专业监理工程师核对、查实后方可进行下一步工程施工。4六、本工程详细取样检测表：序材料名称号焊缝无损探伤检1 测及焊缝外观检测2 各种钢板检测检测内容钢结构（柱、梁）对接焊缝无损探伤及焊缝外观目测检测自检100% 6 8 10 12 14见证取样比例第三方无损探伤检测对接焊缝 20%检测；焊缝外观目测 10% 检测同批钢材按每 60 吨取试件 1 组次进行钢材力学性能实验（含拉伸和弯曲送检时间备注根据构件进场情况进行现场检测2013年 5月14 日2013年 5月14 日2013年 5月14 日已检2013年 5月14 日 16 18 20 22 25实验）已检2013年 5月14 日已检已检已检3高强螺栓高强螺栓 M22 、每种三组，每组 8M24套按 2000 吨钢材 /批4高强螺栓连接面高强螺栓连接摩检测，每批三组试擦面件2013年 5月14 日2013年 5月14 日使用100T 或不足100T的薄涂型防2013年 5月5防火涂料防火涂层检验火涂料应抽检一次14日粘结强度焊件抗拉强度强CO2 焊丝 1.2熔敷金属力学性能2013年 5月6及埋弧焊丝实验度、弯曲试验14 日3.25
