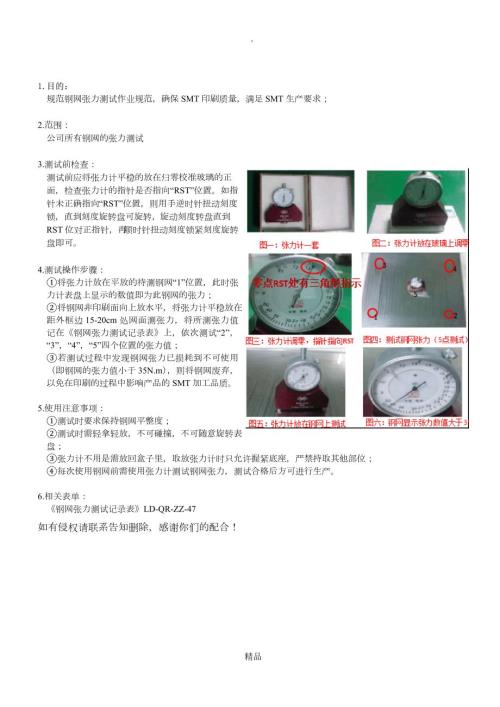

钢网张力测试作业指导书.doc

1.目的：规范钢网张力测试作业规范，确保SMT印刷质量，满足SMT生产要求；2.范围：公司所有钢网的张力测试3.测试前检查： 测试前应将张力计平稳的放在归零校准玻璃的正面，检查张力计的指针是否指向“RST”位置。如指针未正确指向“RST”位置，则用手逆时针扭动刻度锁，直到刻度旋转盘可旋转，旋动刻度转盘直到RST位对正指针，再顺时针扭动刻度锁紧刻度旋转盘即可。4.测试操作步骤： 将张力计放在平放的待测钢网“1”位置，此时张力计表盘上显示的数值即为此钢网的张力； 将钢网非印刷面向上放水平，将张力计平稳放在距外框边15-20cm处网面测张力，将所测张力值记在钢网张力测试记录表上，依次测试“2”，“3”，“4”，“5”四个位置的张力值； 若测试过程中发现钢网张力已损耗到不可使用（即钢网的张力值小于35N.m），则将钢网废弃，以免在印刷的过程中影响产品的SMT加工品质。5.使用注意事项： 测试时要求保持钢网平整度； 测试时需轻拿轻放，不可碰撞，不可随意旋转表盘； 张力计不用是需放回盒子里，取放张力计时只允许握紧底座，严禁持取其他部位； 每次使用钢网前需使用张力计测试钢网张力，测试合格后方可进行生产。6.相关表单：钢网张力测试记录表LD-QR-ZZ-47如有侵权请联系告知删除，感谢你们的配合！精品
