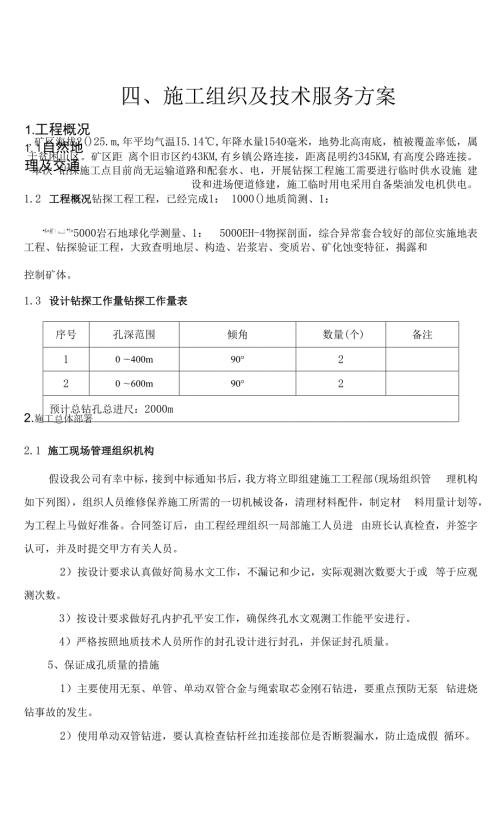

1、四、施工组织及技术服务方案1.工程概况1.1自然地理及交通,矿区海拔2()25.m,年平均气温I5.14,年降水量1540毫米,地势北高南底,植被覆盖率低,属于贫困山区。矿区距 离个旧市区约43KM,有乡镇公路连接,距离昆明约345KM,有高度公路连接。本次 钻探施工点目前尚无运输道路和配套水、电,开展钻探工程施工需要进行临时供水设施 建设和进场便道修建,施工临时用电采用自备柴油发电机供电。if:,: *!1.2 工程概况钻探工程工程,已经完成1: 1000()地质简测、1:5000岩石地球化学测量、1: 5000EH-4物探剖面,综合异常套合较好的部位实施地表工程、钻探验证工程,大致查明地层
2、构造、岩浆岩、变质岩、矿化蚀变特征,揭露和控制矿体。1.3 设计钻探工作量钻探工作量表序号孔深范围倾角数量(个)备注10 400m90220 600m902预计总钻孔总进尺:2000m2.施工总体部署2.1 施工现场管理组织机构假设我公司有幸中标,接到中标通知书后,我方将立即组建施工工程部(现场组织管 理机构如下列图),组织人员维修保养施工所需的一切机械设备,清理材料配件,制定材 料用量计划等,为工程上马做好准备。合同签订后,由工程经理组织一局部施工人员进 由班长认真检查,并签字认可,并及时提交甲方有关人员。2)按设计要求认真做好简易水文工作,不漏记和少记,实际观测次数要大于或 等于应观测次
3、数。3)按设计要求做好孔内护孔平安工作,确保终孔水文观测工作能平安进行。4)严格按照地质技术人员所作的封孔设计进行封孔,并保证封孔质量。5、保证成孔质量的措施1)主要使用无泵、单管、单动双管合金与绳索取芯金刚石钻进,要重点预防无泵 钻进烧钻事故的发生。2)使用单动双管钻进,要认真检查钻杆丝扣连接部位是否断裂漏水,防止造成假 循环。3)下入金刚石钻具后,要多冲孔,待孔内返水,泵压正常后,才能开车钻进,在 正常钻进中,假设发现孔内返水量减小,泵压降低或升高,要查明原因,排除故障后方能 继续钻进.4)孔内渣多时,要进行捞渣,同时进行护孔处理,增强护孔效果,增加护孔冲 洗液粘度。保持孔内清洁。预防孔内
4、烧、埋钻事故的发生。5)采用绳索取芯钻进时,严格按绳索取芯的技术规范进行,确保岩矿芯采取率及 孔内平安,以保证施工能顺利进行。6、施工操作考前须知:1)下钻前,要认真检查内、外管的强度和配合间隙,调整内外管的长度,保证 卡簧与钻头内台阶24mm合理间隙,确认符合要求后,方可下入孔内。2)扩孔器外径要比钻头外径大0.30. 5毫米,金刚石钻头要按顺序排队使用, 先用内径小,外径大的。后用内径大,外径小的。3)新金刚石钻头,要经磨合后,才能采用正常钻进参数。4)减压钻进时,倒杆必须先用升降机拉紧孔内钻具(不准提离孔底),倒杆后, 开车再松钏绳。5)卡取岩心时,岩心提断后不准再去探岩心。6)捞取岩心
5、时,必须轻缓匀速,严禁猛墩猛提,防止岩心脱落,造成下次扫孔内 石心。钻孔施工质量要求严格按岩心钻探规程(试行)、固体矿产勘查原始地质编录等相关规范和地质设计书执行,其它特殊技术要求如下:1、为保证施工质量及地质要求,采用岩心机械钻,土层采用硬质合金无泵钻进;遇 孤石,先下套管,采用金刚石冲击回转钻进,从孔口适量加入冷却水;底板基岩采用金 刚石冲击回转钻进。钻孔开孔孔径2130毫米,终孔口径91毫米,取心用岩心卡簧卡, 同时按地质要求测斜、孔深校正、封孔(全孔水泥封闭)。2、全孔岩心采取率285%。3、所有钻孔必须进行简易水文观测,并按要求做好观测记录。4、封孔1)水泥封孔要用325号以上未过期
6、的水泥,水灰比要符合设计要求;2)封孔后必须在孔口中心设立水泥标志桩,并保证其质量。6.施工平安管理及保证措施施工平安承诺:我方承诺严格本工程平安生产管理,实现施工平安管理目标,假设达 不到,我方愿意承当合同约定平安违约责任。6.1 施工平安管理目标平安管理目标:零死亡、零重伤、轻伤率控制在 魏以内,坚决杜绝重大平安事故 发生。6. 2平安保证措施1、工程负责人负责全面的平安管理工作,各机长为平安小组成员,各作业组负责 具体实施,加强作业现场控制,加强平安知识教育,提高平安生产意识。不定期检查安 全措施落实情况,发现问题及时整改。2、人员和设备调运过程中,禁止超载、超速,防止交通事故发生。3、
7、各级领导不得违章指挥,生产人员不准违章作业,严格遵守岩心钻探规程 及工程平安生产管理规定。4、钻塔安装,拆塔,严禁塔上塔下同时作业,钻塔必须安装避雷针及绷绳,并且 平安可靠,机器运转时,严禁拆卸和修理。5、乙方施工人员严格遵守甲方矿山的平安管理规定,尊重当地民俗,进入机场必 须戴平安帽,严禁穿拖鞋进入机房,上班前和上班时严禁饮酒,高空作业必须系平安带。6、对存在平安隐患的部位,设置平安标志,确保过往人员和设备的平安,做好安 全用电,用火工作。7、做好平安照明工作:遵守合同规定,在各施工区域、施工道路,各仓库及生活 区设置足够的系统。8、油料的存放和运输:油库离施工现场控制在平安距离范围内,油罐
8、上方应搭建 雨防晒棚,并配置避雷装置和足够的消防、灭火设备。油料的储存和运输方法必须遵循 国家的有关规定进行严格管理。9、按照有关防火规定,在施工现场相应部位配备足够的防、灭火设备、器材,以 充分满足消防需要,消防人员对消防设备、器材随时进行检查、保养,使其处于良好的 待命状态。10、防汛工作:当出现可能危及工程平安和人身、财产平安的洪水预兆时,立即采 取有效的措施,迅速组织足够人员投入防汛工作,以确保工程和人身财产的平安,确保 工程正常进行。11、供电线路的架设要有横担,线距符合规范规定,电工作业时必须穿绝缘鞋,戴 绝缘手套,经常检查所有工具的绝缘效果,安装闸刀、配电盘的地方必须设置闸刀箱,
9、 必须有防雨措施,有防护警示标牌。12、机械使用“定人、定机、定责”,严格按操作规程操作,非操作人员不得随意 操作。13、平安防护规程根据国家公布的各种平安规程,结合自己的实践,编印通俗易懂、适合于本规程使 用的平安防护规程手册,分发给相关人员,进行普及平安知识教育。14、平安生产预案措施1)施工前,做好平安生产应急预案及平安事故的防范措施。2)进场的全部施工人员必须进行平安生产培训及教育工作。3)对工程工程施工中潜在的(食物中毒、物体打击、边坡滚石、高空坠物、机械伤害、用电平安、自然灾害)平安隐患应对施工人员加以说明及培训教育。平安保证体系图7.文明施工与环境保护措施我方承诺:严格国家相关法
10、律、法规组织生产,不污染、破坏环境,实 现环保、文明施工,假设达不到那么愿意承当合同约定的环保违约责任。1 .1文明施工措施1、由工程经理部负责制作标牌.,实行挂牌上岗。施工现场要设置醒目的“四 牌三标”,即责任划分牌,工程告示牌、平安告示牌、技术质量标准牌和提高质 量保证平安标语、增产节约标语、确保工期标语。2、工程经理部设会议室,室内墙面布置施工现场总平面图、施工形象进度 图、组织机构设置图、管理制度、岗位职责等。3、协调好地方关系,教育职工尊重当地民风民俗,积极开展社会主义劳动 竞赛,不断掀起生产高潮,创造良好的文明施工环境。4、对施工人员加强思想品德教育,在施工中防止发生口角、打架斗殴
11、现象, 做到文明施工。5、施工中如发现地下文物,按要求保护好现场的同时,及时报监理工程师, 以便和当地文物管理部门取得联系,解决问题。6、施工现场假设有地下管线,要设明显标志,并采取有效措施加以保护。7、尊重建设方、设计方和监理方,自觉的接受监督,认真的执行以上三方 的各项指令和意见,按期上报各种应报的报表,定期汇报施工情况。8、尊重当地政府、遵守当地的乡规民约,杜绝违法乱纪的事情发生,严禁 黄、赌、毒进入工地。9、施工现场设备、管材、材料、线路、管路整齐有序的摆放,时刻保持施 工面的整洁。7 . 2环境保护措施1、强化环保意识,制定必要的环保目标,对职工加强环保教育,形成人人 重视环保的良好
12、风气。2、尽量减少施工现场噪音,搞好环境卫生。对污水污物、生活垃圾设专人 负责清扫,统一处理。3、设备要每日保养和清洗。施工人员要穿戴劳动防护用品,并保持整洁才此件仅用于云南省个旧市棉花山铅多金属能上岗。4、浆站、水站、生活区的建筑要整洁、牢固,机修废油及时回收,不得任 意排放。5、做好环保工作,不乱伐周围的树木,废水导流排放,弃渣集中选地堆放, 决不污染下游水源和破坏周边的植被。6、退场时,要将场地清扫干净,不留任何遗留问题。驻施工现场,做好现场规划布置,平整机场、修便道、搭建临时住房等前期工作。保证 设备、人员按时进驻工地,平安、优质、高效的完成该钻探施工工程。现场组织管理机构图工程经理Y
13、Y工程总工副经理质 检 部一号机组二号机组辅助工作组2 . 2施工资源配置1、各岗位人员及职责工程经理负责该工程的全面工作,且是平安、质量第一负责人;副经理在工程经理 的领导下负责该工程的全面技术工作,指导钻机生产,监督实施施工工艺,解决生产中 遇到的技术难题;技术部、质检部主要负责钻探施工技术工艺的制定实施,认真做好关 键工序、特殊过程的控制,整理汇总各种原始记录,并负责岩芯编录、判层预告、资料 汇总等工作;施工部负责工程的施工;后勤部负责该工程材料采购及员工生活管理;安 全部负责人身及工程施工平安。即该钻探工程的施工工艺、质量、工期、本钱、平安等 多项内容将在工程经理领导下,各个部门分别负
14、责工程实施过程中的管理和协调。按设 计要求,负责各自的任务,并及时提供所需的各种资料和成果。从而确保施工工艺、工 程质量严格按照设计规范执行。工程部下设工程经理1人,技术负责1人,副经理1人,专职平安员1人、现场技 术员4人、后勤管理3人、钻探及安装技工14人、普工10人。具体人员配置如下表:投入本工程人员配置情况表注:人员的有效注册证、执业证件、职称证等复印件附后。姓名性别年龄学历职称拟从事岗位执业资格证章编号投入钻探技工15人投入普工:10人2、施工机械设备及钻探材料供应岩心钻探施.匚是一门专业性比拟强的工作,其施工设备及钻材的配置,直接决定工 程进度及施工质量成果,故我公司在工程上马伊始
15、就将制定好科学、充分的设备及钻材 供应保障计划,常规的通用零配件及油料等在个旧市进行采购,钻机配件、钻具材料及 泥浆材料等专料将根据测算出的使用量,在昆明专业市场进行集中统一采购,以确保质 量及供应能力。根据招标计钻探工作量、合同工期要求,结合我公司装备生产能力及以往类似工程 施工经验,准备就该工程投入岩心钻机2台套,并根据工程内容调配相应的钻材及配件 及配套设备、仪器。具体设备配、仪器置如下表:拟投入本工程主要设备、仪器情况表设备名称规格及型号单位数量产地购置年份备注岩心钻机XY4台套2北京2012泥浆泵BW250台3长沙2011清水泵BW200台3长沙2010千斤顶75T台3重庆2012柴
16、油发电机380VSTC20KW台2成都2009氧焊设备BX6315E套1昆明2010砂轮切割机/台1昆明2013绳取绞车/台3无锡2010泥浆搅拌机立式150台3昆明2013钻杆4)50外丝米1300无锡2012绳取钻杆PQ米500无锡2012绳取钻杆HQ米1400无锡2012绳取钻杆NQ米700无锡2012套管4)127 mm米700上海2012套管4)108mm米700上海2012水管1.5寸米4000昆明新购陀螺测斜仪XBY-2GW台1北京2012照相机索尼台2苏州2012Ul-I 石心相标准个500自制自制电脑联想台2北京2012汽车长城皮卡辆1保定20103 .施工进度及保证措施工期
17、承诺:我公司郑重承诺,严格按合同规定工期完本钱工程施工,假设因我方原因 导致工期延后,我方愿意承当合同约定的工期违约责任。3.1 施工进度计划根据招标文件要求综合我公司生产能力,计划开工时间2014年4月10日(具体以 合同签订,现场监理下达开工令计算),计划完工时间2014年12月10日,计划总工期 8个月。施工进度计划表3. 2进度保证措施序号工作内容工期(天)2014 年4月5月6月7月8月9月10月11月12月1施工准备102钻探作业2153资料整理104完工退场5为按期完本钱工程施工,保证业主方进行矿产资源开发的后续阶段的工作,因此高 效的施工组织是保证工期的重要手段。我公司拟采取以
18、下工期保证措施:1、组织精干高效的施工队伍。所有参与本工程施工的技术工人必须是长期从事矿 山岩心钻探经验丰富的熟练工人,以保证钻探效率和岩心采取率。2、制定严格的现场管理制度。合同签订后,按甲方要求准时或提前进场,做好找 孔、修便道、平机场、架水管、设备搬迁到孔位等施工准备工作,保证按时开工;施工 过程中要做到“打一、备一”,就是施工中的钻孔要保证平安高效施工,同时找到下一 个施工的钻孔孔位,安排人员修便道、平机场、架水管等准备工作,保证上一个钻孔施 工结束后,能及时搬迁到下一个钻孔施工,安排紧凑、不停待窝工。3、加强现场技术工作,加强与业主方派驻现场技术人员的沟通协调,尽量减少或 防止发生孔
19、内事故,保证岩芯采取率,防止因设备事故或质量事故而导致停工。4、后勤物资保证措施。作好物资材料供应计划,设备配套齐全,进场时要带足套 管、岩心管、钻具、钻头以及设备配件、易损件。施工中要及时盘点材料库,及时补充 材料配件,保证库存材料充足,满足生产需要。4 .钻孔施工方法及技术要求4.1 钻孔结构及钻进方法钻孔结构:该矿区地质条件复杂,漏失比拟严重,岩石坚硬,须采用三级以上钻孔结构。1、全孔采用三级以上口径成孔,每级口径分别下入套管护孔。2、开孔口径F 130mm,钻穿表土层及风化层,下入6127mm套管护孔。3、下入小127nmi管后改d)110mni钻进至完整地层,下入小108nmi套管护
20、孔。4、下入6108mni套管后改6 95nmi钻进至终孔。钻进方法:采用用分层护孔钻进1、4)130. 6110 口径选用合金及金刚石钻进,无泵和投卡料取心。取芯困难地层 那么用单动双管钻进。2、岩层顶板、矿化层、底板使用小95 口径绳索取芯钻进工艺取心钻进。冲洗液与护孔:全孔采用优质无固相泥将或低固相泥将作冲洗液钻进,根据实际情况采用套管护 孔。4 . 2施工技术要求1、为保证施工质量及地质要求,采用岩心机械钻,方法用硬质合金或金刚石回转钻 进,钻孔开孔孔径2130毫米,终孔口径291毫米,优质泥浆做冲洗液,严重垮塌做好护 壁,取心用岩心卡簧卡或绳索提取,同时按地质要求测斜、孔深校正、封孔
21、全孔水泥封 闭)。2、岩心分层采取率280%矿体及其顶、底板35米围岩采取率285%。矿体中从 顶板交界处开始,任意5米或10米计算平均采取率280%,假设达不到此要求,应采取补 救措施。矿层中,钻进回次不得大于0.8米,空回次不得大于0.5米。3、所有钻孔必须进行简易水文观测,并按要求做好观测记录。要求观测静止水位的 钻孔必须先进行洗孔,水位观测时必须在24小时内水位波动差小于20毫米的前提下方 能终止观测。5 .工程质量保证措施工程质量承诺:我公司承诺,工程质量满足国家、地方及行业的规范和标准要求, 图纸、资料齐全,并确保成果资料完整、真实准确、清晰有据,否那么愿意承当双方合 同约定的质
22、量违约责任。5.1 质量目标及方针本工程到达合格等级满足设计使用要求。质量方针:遵章守序,规范管理,精心施.工,追求完美。5. 2质量保证体系公司为确保本期工程以一流的速度、一流的质量、一流的效益,实现工程质量到达 优良等级的总目标,公司将建立一套完整的质量保证体系,组织一支技术精湛、熟练水 井过程施工的质量管理队伍。公司经理对工程质量负总责。公司技术负责人在公司经理领导下,具体地对质量工 作负责组织指导、定期定时检查,对质量薄弱环节和重大技术问题组织攻关活动,运用 经济手段奖优罚劣。工程经理对工程负责。公司和工程部设立专职质检机构,配足专职 质检人员,配足各项试验、检测的工具、器械及表格,施
23、工班组设立兼职质检员,形成 质量控制网,一层抓一层,层层抓质量。工地施工各工序均认真落实“班组自检、工程部复检和公司终检”制度,保证监理 人员指示百分之百的落到实处。质量管理机构框图5. 3技术保证措施工程负责人全面负责工程实施中的人、财、物组织及协调。工程技术负责人全面负 责工程内的技术及质量管理工作,工程副负责人全面负责质量、进度、平安、统筹和后 勤等管理工作。各钻机组设立一名机组技术负责人,地质编录技术员、质检员在技术负 责人的领导下,参与钻探施工中的质量管理工作,对各自分管范围内的工作负责,做好 施工质量及进度控制工作。保证所得资料、数据均真实可靠,不得有虚假数据出现。勘 察成果报告能
24、满足施工图设计要求,质量合格。严格要求施工操作人员按施工程序操作, 不得有违反操作程序的现象发生。各地质编录人员的野外编录资料,需100%自检,并 由工程技术负责人抽检,对不合格者需做返工或补充完善。岩土测试及土工试验质量控 制直接由工程技术负责人进行控制。1、外业开工前,由工程技术负责向地质员,钻探机(班)长进行技术交底并发放 钻井施工技术方案。2、按照生产岗位责任制,进行明确分工,密切配合,严格按钻探操作规程进 行钻探,随时注意钻进情况,发现问题,及时研究解决。3、钻探点位置和采取水、土试样的方法以及规格数量,必须按钻探任务书要求和 钻探操作规程进行,不得任意改变。4、钻探回次进尺,不得超
25、过规定,岩芯采取率应满足要求,以便于观察地层变化 尤其是含水层的变化;5、为正确进行编录,岩芯取出后,按上下顺序排列好,并按回次填写岩芯牌,并 认真编录。6、采取的岩芯要采取适当的防晒、防雨和防冻措施,运送(岩)土样应采取防震 动,防挤压等保护措施,仔细装箱,捆牢固,经检查符合要求,方可送试验室。7、各机组配备足够的岩心箱,采取的岩心按从左到右,从上到下顺序装箱摆放。 在基岩弱、微风化层中钻进时,每回次进尺不超过2m;基岩全、强风化层、黏性土、 粉土、砂类土一般不得大于1m;在软土和松散地层中钻进时,每回次不超过0.5m。每 同次按要求填写岩心签,在一个同次内采得两种不同岩层的岩心时应注明变层
26、位置。8、钻探记录中应特别注意对岩芯中反映不出来的钻探过程情况的记录。如对钻具 自然下落、钻进自然压力的增减、孔内异常响声、孔内掉块、钻具跳动、循环液消耗异 常、颜色变化等(如漏水、塌孔、埋钻、卡钻、缩孔、涌砂、涌水、掉块、钻具陷落、 震动、钻进快慢、冲洗液颜色的变化在岩溶或空洞地段钻探的钻具陷落、滑坡及断层带 中发生的进尺突然变快、钻孔歪斜、下钻困难等)情况进行及时详细记录,以便为地质 技术人员提供分析判定孔内地质情况的变化。9、所有原始记录需按要求记录,必须真实、清晰、完整、详细、整洁、不漏项、 签署齐全,每孔要求对岩芯装箱,用300万像素以上的数码相机拍照、打印。拍照、打印时须有钻孔及挖
27、探的孔号、里程、可视标签、简单描述等。资料交地质组保存归档。10、外业工作期间,工程经理、技术负责人应及时检查勘探及测试成果,对发现错 误或缺乏的成果,应及时与监理、地质组人员沟通,采取措施及时修正。5. 4钻探六项指标的实施该矿区施工严格按照岩芯钻探规范六项指标进行,并按设计要求严格、准确、 及时记录孔内漏水、涌水及水位异常变化情况,每班应进行两次以上水位观测,孔内水 位假设遇异常变化须及时进行水位观测,必须进行记录。每钻进50米,严格进行孔深校 正及钻孔弯曲度测量。每班必须进行岩芯采取率自检自查工作。1、保证钻孔弯曲度测量的措施1)采用JTL40FW型无缆光纤陀螺测斜仪进行钻孔弯曲度的测量
28、钻孔弯曲度 直孔不能大于2 /100m,斜孔不能大于3 /100m,方位角、顶角偏差不超过30 /100 m o2)派专人负责测斜工作,确保测斜工作的真实、准确性。2、保证岩矿心采取率的措施1)开孔段使用无泵和卡料取心外,所有层位均使用单动双管合金与金刚石钻进, 杜绝采取率不够的情况发生。2)在地层破碎时,限制回次进尺不超过1米,少打多提,以免矿心磨蚀,降低 采取率。3)矿层及顶底板采用绳索取芯工艺,保证岩矿芯的清洁度、原状性和完整度, 以利地质编录工作。4)岩心箱规整、结实牢靠,岩矿芯有序装箱,不得颠倒、人为破碎,正确编号, 岩芯必须覆盖防止雨淋、日晒。3、预防孔深误差的措施:1)每钻进50米及时进行孔深误差的校正。2)使用校对后的钢尺,认真丈量钻具、钻杆、准确丈量机上余尺。3)严禁使用弯钻杆及弯钻具,每班必须及时校正钻具和钻杆。4)测量由专人进行了,测量要认真、规范,记录准确、规范。4、保证原始记录准确,封孔、简易水文工作质量的措施1)认真填写钻探生产的各项原始记录表,做到及时、准确、齐全、清洁,每班
