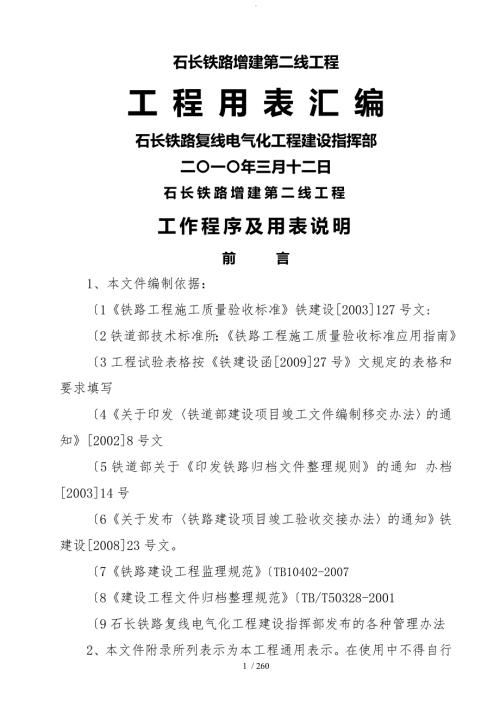

1、石长铁路增建第二线工程工 程 用 表 汇 编石长铁路复线电气化工程建设指挥部二一年三月十二日石长铁路增建第二线工程工作程序及用表说明前 言1、本文件编制依据：1铁路工程施工质量验收标准铁建设2003127号文:2铁道部技术标准所：铁路工程施工质量验收标准应用指南3工程试验表格按铁建设函200927号文规定的表格和要求填写4关于印发铁道部建设项目竣工文件编制移交办法的通知20028号文5铁道部关于印发铁路归档文件整理规则的通知 办档200314号6关于发布铁路建设项目竣工验收交接办法的通知铁建设200823号文。 7铁路建设工程监理规范TB10402-20078建设工程文件归档整理规范TB/T
2、50328-20019石长铁路复线电气化工程建设指挥部发布的各种管理办法2、本文件附录所列表示为本工程通用表示。在使用中不得自行改动；本文件难免错漏,各单位在使用中对其内容、包括对附录表格的增删、修改意见,请与石长铁路复线电气化工程建设指挥部工程管理部联系。一、基本说明1、站前工程单位工程和分单位工程划分单位工程是进行质量验收和资料归档的划分单位。对某些特大型单位工程,为便于施工管理和资料整理归档,可划分为若干个分单位工程。划分分单位工程的原则是在同一个施工单位施工、可以在保持一定的完整性、具有一定规模的前提下,区分不同结构类型、不同施工区段、有利于施工管理和资料整理归档。1.1 路基工程一个
3、区间或一个车站为一个单位工程。如一个区间或车站由两个承包单位施工,应以施工分界点为界划分为两个单位工程。1.2 桥涵工程1.2.1 特大桥、大桥、中桥每座特大桥、大桥、中桥各为一个单位工程。一座特大桥或大桥规模较大、或含多种结构类型时,可划分为若干个分单位工程,由承包单位提出划分分单位工程意见,报监理单位同意并备案；在资料管理中作为单位工程对待,在各分单位工程合格的基础上再将各分单位工程资料归总为单位工程资料。1.2.2 小桥15座为一个单位工程。根据小桥分布情况或结构形式适当归并。每座小桥作为一个分单位工程。1.2.3 涵洞110座为一个单位工程。根据涵洞分布情况或结构形式适当归并。每座涵洞
4、作为一个分单位工程。1.3 站场工程1.3.1 一般情况一个车站分为三个单位工程：站场路基站场道路站场构筑物1.3.2 小型车站会让站、越行站、小型中间站可作为一个单位工程,而将站场路基、站场道路和站场构筑物作为三个分部工程。1.4 轨道工程区分为正线轨道和站线轨道,正线轨道含车站内正线和正线道岔。轨道工程单位工程划分方法不可混同于路基工程的划分方法。1.4.1 正线轨道以车站中心里程为界,两相邻车站之间的一个区间为一个单位工程。1.4.2 站场轨道一个站场含站线道岔为一个单位工程。1.5 隧道工程1.5.1 隧道一般一座隧道为一个单位工程,长隧道和特长隧道除需按不同承包单位施工标段划分为若干
5、个单位工程外,一个施工标段内的工程也可根据工程的完整性或一定的工程规模划分为若干个分单位工程,由承包单位提出划分分单位工程意见,经监理单位同意并备案,在资料管理中作为单位工程对待,在各分单位工程合格的基础上,再将各分单位工程资料归总为单位工程资料。1.5.2 明洞一座明洞可作为一个单位工程。2、一个单位工程的分部、分项工程组成一个单位工程由一至数个分部工程组成,一个分部工程由一至数个分项工程组成。每种工程的分部、分项组成极其名称,在铁道部以铁建设2003127号文发布的铁路工程施工质量验收标准及20XX修订以下简称验标中和铁路工程施工质量验收标准应用指南以下简称应用指南一书中有完整详细的记载。
6、需要注意的是验标或应用指南所列某种工程一个单位工程的分部分项工程组成包含了所有可能的分部和分项,而实际的某个单位工程只含有其中的某几个分部,某个分部只含有其中的某几个分项。必须根据实际从中选取,不可漏选,也不可多选；各分项、分部工程的名称应按书照抄。3、质量验收记录文件3.1 质量验收记录表3.1.1 检验批质量验收记录3.1.2 分项工程、分部工程和单位工程质量验收用表以上两种均执行铁路工程施工质量验收标准铁建设2003127号文和关于发布铁路路基工程施工质量验收标准等十九项铁路工程施工质量验收标准局部修订条文的通知铁建设2007159号。房建工程一律使用建设部发布的质量验收通用表格。3.2
7、 试验记录和试验报告3.3 其它必要的质量保证记录二、单位工程的竣工文件组成和竣工文件的组卷装订详细内容见关于印发铁道部建设项目竣工文件编制移交办法的通知铁道部20028号文和关于发布铁路建设项目竣工验收交接办法的通知铁建设200823号文。 1、单位工程竣工文件组成一个单位分单位工程的竣工文件包括：1.1 开工报告1.2 工程施工小结1.3 竣工数量表1.4 变更设计通知1.5 建交表铁路建设项目竣工验收交接办法铁建设200823号1.6 质量验收资料1.6.1 质量验收基础资料：全部检验批质量验收记录表和各种质量保证资料1.6.2 分项工程质量验收记录表1.6.3 分部工程质量验收记录表1
8、6.4 单位工程质量验收记录表1.7 各种有关协议、批文、工程会商记录、有关会议纪要等1.8 竣工验收报告1.9 工程日志1.10 竣工图2、竣工文件组卷装订2.1 一个单位工程的全部资料按上述所列内容及顺序整理,然后编写连续的张号。另一单位工程从头编号。各种文字文件的张号用碳素笔或蓝黑墨水笔写在右上角,图纸写在图标右上方。2.2 填写卷内目录。第一行填写工程名称全称,第二行起按顺序逐行填写文件全称,除图纸外的文字文件若占若干行,只在该文件占的第一行填写该文件的首页张号,在所占末行填写止张号；图纸须逐张填写图名图号和张号。卷内目录放在卷首,不装订入册。2.3 卷尾附一张备考表,内容包括文字资
9、料总张数、图纸总张数、合计总张数等。2.4 装订每卷厚度不大于25mm,否则分卷装订。文字资料用案卷封皮,打孔装订。图纸不装订,折叠整齐成A4纸大小,图标叠在最外层。各种合格证等因大小不一,应整齐地贴在A4空白纸上,并在纸上注明合格证张数及所代表的材料或产品名称。2.5 装盒装订后,全卷装入档案馆规定规格的档案盒。档案盒封面格式如下案卷标题：石长铁路增建第二线工程工程单位工程名称竣工文件施工里程：施工图采用的里程竣工里程：竣工后同一丈量的里程形成单位：形成本文件的责任者的正式名称,一般为承包单位项目部或经理部、指挥部等全称形成日期：开工、竣工日期,填写到月三、主要工作程序及用表使用表格系统表格
10、系统分为铁程管、质统、铁程检、铁程验、铁验表、决算附表、建交房建工程一律使用建设部发布的质量验收通用表格。1、试验记录、试验报告、试验管理通用表格用表按铁道部铁路工程试验表格铁建设函200927号文发布的试验记表、试验报告和管理通用表格要求填写。2、石长铁路复线电气化工程建设指挥部在各管理办法中发布的相应于各类事务的适用表格。此类表格中少量局部有所改动的,即以本文件中所载为准。四、填写表格注意事项1、一般规定1.1 各种资料纸张规格采用A4纸。1.2 除下述情况外,各种资料不得采用复印件。可以复印的是：合格证.合格证份数不够而需复印时,可采用复印；但须注明原件所在档案卷的编号。1.3 手写须使
11、用碳素墨水或蓝黑墨水。1.4 资料份数：除承包单位自留数外,另加5份监理单位、建设单位、档案馆、接收站段、接收铁路局各一份其中报送监理一份包含全部资料；其余4份按按照铁道部档案管理办法收纳。2、填写表格注意事项2.1 一个单位工程的所有表格的单位工程名称要一致,一般按施工图图名填写；分部工程和分项工程的名称必须按验标中的名称完整一致。施工单位写为局石长铁路复线电气化工程建设指挥部项目部。项目负责人应由该项目指挥长项目经理亲笔签名。专业监理工程师签字,必须手写。2.2 签字和日期：必须由有关人员本人签字,不得打印。注意须填写签注日期。 二一年三月十二日目 录序号表 格 名 称表格编号页码一、工程
12、管理表格1线路定线交接桩书2施工图核对记录表3工作会议纪要表4主要进场人员报审表铁程管-015进场施工机械、设备报验单铁程管-026进场材料、构配件、设备检验结果报验单铁程管-037施工组织设计方案报审表铁程管-048工程质量检验单9工程开工复工报审表铁程管-0510工程延期报审表11混凝土、砂浆配合比审批报表铁程管-0612单位分部工程开工申请报告铁程管-0713年月单位工程开工报告汇总表铁程管-0814分包单位资格报审表铁程管-0915施工测量放样报验单铁程管-1016工程报验申请表铁程管-1117总监理工程师巡视记录铁程管-1218工程会商记录表19现场指示铁程管-1320工程质量问题通
13、知单铁程管-1421不合格工程通知表铁程管-1522工程暂停指堰铁程管-1623工程复工指堰铁程管-1724工程质量事故报告单铁程管-1825工程安全事故报告单26索赔报审表铁程管-1920会议签到表铁程管-2021旁站监理记录表铁程管-2122工程联系单铁程管-2223年月/季/年度施工进度报表铁程管-2324年月份季度施工计划铁程管-24二、工程质量统计表格1进场钢材情况明细表质统-012进场材料检验表质统-023水泥质量月报表质统-034混凝土施工检查表质统-045钻/挖孔桩造孔记录表质统-056钻/挖孔桩成孔检查表质统-067混凝土、砂浆施工配料单质统-078混凝土/浆砌圬工灌注日志质
14、统-089路基分层检查压实情况汇总质统-0910路基高程及宽度实测与设计对照表质统-1011过渡段分层填筑压实检测记录汇总表质统-1112悬臂灌注连续梁各向预应力筋张拉情况记录汇总表质统-1213衬砌厚度断面图质统-1314仰拱及填充检查表质统-1415隧道开挖工作面地质调查记录表质统-1516实际开挖断面尺寸图V级围岩上台阶质统-16三、隐蔽工程检查表格1检查一般路堤基底处理铁程检-052检查地基浅层处理铁程检-05a3检查袋装砂井铁程检-05b4检查粉喷桩、旋喷桩、深层搅拌桩铁程检-05c5检查碎石桩铁程检-05d6检查塑料排水板铁程检-05e7检查水源井铁程检-068检查铺轨前路基完成情
15、况铁程检-079检查路堤本体、基床底层填筑分层检查铁程检-07a10检查填筑基床底层前,路堤本体完成情况铁程检-07b11检查基床表层填筑前基床底层完成情况铁程检-07c12检查基床表层填筑铁程检-07d13检查过渡段施工铁程检-07e14检查给排水管路安装及水压试验等情况铁程检-0815检查桥梁涵洞基础基坑完成情况铁程检-0916检查沉井沉箱封底完成情况铁程检-1017检查桥梁墩台的中线、跨度、水平铁程检-1118检查钢筋混凝土桥梁架设前墩台顶帽及梁部尺寸情况铁程检-1219检查桥梁架设情况铁程检-1320检查桥梁支座铁程检-13a21检查悬臂灌注连续梁灌注混凝土前检查铁程检-13b22检查
16、悬臂灌注连续梁穿束、张拉、压浆铁程检-13c23检查钢筋布置情况铁程检-1424检查隧道衬砌厚度、防水层及背后填塞铁程检-1525检查隧道衬砌超前支护铁程检-15a26检查隧道衬砌初期支护铁程检-15b27检查隧道洞身开挖铁程检-15c隧道拱顶沉降量测记录表隧道边墙变形量测记录表28检查建筑物防水层及泄水设备铁程检-1629检查房屋和其他建筑物工程地基铁程检-1730检查地下电缆的埋设情况铁程检-1831检查通信电线路回线测定铁程检-1932检查地线的埋设情况铁程检-2033检查通信电缆电器特性铁程检-2134检查主变压器安装技术铁程检-2235检查牵引变压器安装技术一铁程检-23a36检查牵
17、引变压器安装技术二铁程检-23b37检查明挖基础基坑完成情况特大桥及复杂桥梁工程铁程检-2438检查打桩基础基坑铁程检-2539检查钻挖孔桩承台基坑铁程检-2640检查管柱基础基坑铁程检-27水下混凝土浇筑记录表41检查钢筋安装铁程检-2842检查模板安装铁程检-2943检查滑动模板施工前铁程检-3044检查钢梁支座压浆前铁程检-3145检查预应力钢筋混凝土梁架设铁程检-3246检查钻挖孔桩内灌注钢筋混凝土前成孔铁程检-3347检查筑岛沉井刃脚灌注混凝土前铁程检-3448检查沉井接高铁程检-3549检查沉井基础封底前铁程检-3650检查钢围堰堰制造、拼装铁程检-3751检查 米先张法预应力钢筋
18、混凝土管柱制造验收铁程检-38预应力混凝土预应力张拉记录表52检查浮运钢沉井起吊下水前铁程检-3953检查钢围堰堰下沉铁程检-4054检查底节钢沉井制造及拼装铁程检-4154检查浮运钢沉井接高铁程检-4255检查设备开箱铁程检-4356检查设备安装铁程检-4457检查设备基础隐蔽工程铁程检-4558检查信集团设备基础铁程检-46四、工程变更设计表格1变更设计提议单2工程措施通知单变更设计建议书变更设计会审纪要变更设计送审单变更设计通知单工程会商记录表五、工程日志1工程日志簿封面式样2工程日志填写表六、铁路工程施工质量验收表格以路基工程为例,其它参照铁路工程施工质量验收标准1施工现场质量管理检查
19、记录表2检验批质量验收记录表3分项工程质量验收记录表4分部工程质量验收记录表5单位工程质量验收记录表6单位工程质量控制资料核查表7单位工程安全和功能检验资料核查及主要功能抽查记录表8单位工程观感质量检查记录表七、工程竣工验收表格1竣工申请表铁验表-12初验申报表铁验表-2a3初验申报表铁验表-2b4初验专业小组记录表铁验表-35正式验收申报表铁验表-4a6正式验收申报表铁验表-4b7竣工验收交接记录表铁验表-5a8竣工验收交接记录表铁验表-5b八、竣工验收附表1概算及决算支出对照表决算附表一2工程主要材料及人工消耗统计表决算附表二3设计与竣工主要工程数量及投资对照表决算附表三14设计与竣工主要
20、工程数量及投资对照表决算附表三25铁路建设项目剩余工程数量及投资表决算附表四6工程技术条件表建交-17车站表建交-28路基加固及防护工程数量表建交-39水准点表建交-4-110控制桩表建交-4-211统一里程与施工里程对照表建交-512铁路建设用地、青苗及拆迁建筑物补偿费清册建交-613铁路用地界桩表建交-714桥梁表建交-815钢梁挠度及振动试验表建交-916旅客天桥、地道表建交-1017涵洞表建交-1118隧道及明洞表建交-1219正线线路上部建筑铺设材料汇总表建交-1320站线线路上部建筑铺设材料汇总表建交-1421平立交道表建交-1522通信、信号、电力工程竣工数量表建交-1623房屋
21、总清册建交-1724机务运转整备设备表建交-1825给水、排水设备数量汇总表建交-1926电气化设备表建交-2027接触网主要工程数量表建交-2128送电线路数量表建交-2229配电线路数量表建交-2330燃料设备表建交-2431标准、非标准机械设备表建交-2532消防、环保、安全、医药、卫生、空调设备表建交-2633铁路建设项目用地拆迁及各项补偿全部完结结案表建交-2734铁路建设补充耕地及交纳开垦费清册建交-2835曲线表建交-2936坡度表建交-3037线路标志表建交-3138铁路建设项目竣工文件交接清单九、工程试验表格按铁建设函200927号执行十、物资设备报表及台帐表格甲供、甲控急用
22、物资采购申请表石长复线物表石长铁路复线工程 标应急物资设备需求计划石长铁路复线工程甲供物资设备管理统计台帐 年甲供物资设备需求计划石长铁路复线工程 标 年甲供物资设备需求计划表甲供物资设备需求总计划石长铁路复线工程 标甲供物资设备需求总计划表石长铁路复线工程部管、建管甲供物资设备采购计划石长铁路复线工程 部管、建管 甲供物资设备采购计划表石长铁路复线工程甲供物资设备合同管理台账 年 季度甲供物资设备申请计划石长铁路复线工程 标 年 季度甲供物资设备申请计划表 年 月甲供物资设备申请计划石长铁路复线工程 标 年 月甲供物资设备申请计划表石长铁路复线工程 年 月份物资设备供应计划石长铁路复线工程物
23、资设备发货信息表石长铁路复线工程物资设备到货登记表石长铁路复线工程甲供物资设备验收记录石长铁路复线工程 部管、建管 甲供物资设备收货凭证石长铁路复线工程 部管、建管 甲供物资设备发货凭证石长铁路复线工程甲供物资设备收、发、存明细台帐石长铁路复线工程甲供物资设备收、发、存明细台账石长铁路复线工程甲供物资设备结算清单石长铁路复线工程物资设备请款单石长铁路复线工程甲供物资设备价差管理台账石长铁路复线工程甲供物资设备料差统计表石长铁路复线工程 标甲控、重要自购物资设备清单石长铁路复线工程 标甲控、重要自购物资设备清单石长铁路复线工程甲控物资设备招标采购申请表石长铁路复线工程重要自购物资设备采购申请表石
24、长铁路复线工程主要物资周快报表石长铁路复线工程主要物资设备收发存月、季统计台帐表石长铁路复线工程物资设备收、发、存年统计表十一、监理第次工地例会会议纪要上次例会提出问题整改和落实情况汇总表本次例会提出问题整改和对策措施汇总表监理月季、年报标识规格及图示十二、验工计价表石长铁路验工计价表 年 季度合同内*验工计价表合同外*验工计价表石长铁路征地拆迁及青苗补偿计价表石长铁路征地拆迁及青苗补偿验工计价汇总表石长铁路征地拆迁及青苗补偿验工计价表石长铁路征地拆迁及青苗补偿明细表石长铁路征地拆迁及青苗补偿现场办公明细表石长铁路设备计价表石长铁路 标段设备验工计价表计价设备附件石长铁路 标段设备计价清单十三
25、固定资产交接表新建购置固定资产验收交接记录固定资产接收、移交记录十四、投资统计表基本建设完成情况统计月报工程管理表格铁程管-01线 路 定 线 交 接 桩 书施工标段： 交接桩里程范围： 编号：石长铁路增建第二线工程自 至 测量控制网点和线路中线点于 年 月 日由 主持,勘测设计单位、监理单位、施工单位参加,在现场进行交、接桩,石长铁路复线电气化工程建设指挥部代表参加了交接桩。附件所列桩点,由勘测设计单位代表在实地交给接桩单位代表。望接桩单位接桩后进行复测,并妥善保管。如经复测有误,需在一周内反馈给勘测设计单位,勘测设计单位将重新核定其定测成果。附件：1、2、交桩方：勘测设计单位： 章代表签
26、字： 接桩方：施工单位： 章 代表签字： 监理单位：现场监理机构： 章代表签字： 年 月 日铁程管-02施 工 图 核 对 记 录 表工程名称： 编号：施工单位施 工 标 段设计单位监 理 单 位单位工程名称核对人员参加单位参加核对人施工图图号施工图图名到图日期核对日期核对意见：记录人： 日期：核对意见处理：1、于 年 月 日书面致建设单位2、于 年 月 日书面致设计单位3、设计单位于 年 月 日书面答复如下：4、建设单位于 年 月 日书面答复如下：记录人： 日期：铁程管-03工作会议纪要表会议主题会议地点会议时间主持单位及主持人会议纪要：纪要整理人：铁程管-20会 议 签 到 表工程名称：时
27、 间地点主持人议 题姓 名单 位 名 称职 务铁程管-04主要进场人员报审表工程名称： 施工标段： 监理标段： 编号：致：兹证明这些管理技术人员满足招标文件要求,请予以审查。附：报审人员资格证明复印件。 承包单位章 负 责 人 日 期 序号姓 名性别出生年月职 务学历专业职称专业年限资格证编号监理单位审查意见：监理机构章总监理工程师 日 期 建设单位意见：建设单位章负 责 人 日 期铁程管-05进场施工机械、设备报验单工程名称： 施工标段： 监理标段： 编号：致：下列施工机械、设备能满足工程施工需要,请审查签证并准予使用。承 包 单 位 章 技术负责人 日 期 序号机械设备名 称规格及型号数量
28、技术状况进场日期使用工点备 注总监理工程师：监理机构章总监理工程师 日 期 建设单位意见：建设单位章负 责 人 日 期 注：1、对性能、数量不符合要求需更换或补充的原因另附说明。铁程管-06进场材料/构配件/设备检验结果报验单工程名称： 施工合同段： 监理标段： 编号：致：下列原材料/构件/设备经自检符合技术规范要求,报请验证并准予在指定的部位使用。附件：1、出厂质量保证书产品合格证；2、出厂检验报告；3、自检试验报告。 承包单位章 试验负责人 日 期 名 称规格及型号本批数量供货单位到达时间合 格 证来源或产地使用工点及部位自验情况取样地点及日期检验人及检验日期检验结果使 用 日 期监理审查
29、意见监理单位意见：监理机构章总监理工程师 日 期 建设单位意见：建设单位章负 责 人日 期铁程管-07施工组织设计方案报审表工程名称： 施工合同段： 监理标段： 编号：致：我单位根据施工合同的有关规定已编制完成工程的施工组织设计方案,并经我单位技术负责人审查批准,请予以审查。附：施工组织设计方案 承包单位章 负 责 人 日 期 专业监理工程师审查意见： 专业监理工程师 日 期 监理单位意见：监理机构章总监理工程师 日 期 建设单位意见： 建设单位章审 批 人 日 期 铁程管-08工程开工/复工报审表工程名称： 施工标段： 监理标段： 编号：工程名称工程地点申请开工/复工日期计划工期致：我方承担
30、的工程,已完成各项准备工作,具备了开工/复工条件,特此申请施工,请核查并签发开工/复工指令。附件：1、开工/复工报告2、证明文件 承包单位章 负 责 人 日 期 监理单位意见：监理机构章总监理工程师 日 期建设单位意见：建设单位章 负 责 人日 期铁程管-09工 程 延 期 报 审 表工程名称： 施工标段： 施工单位： 编号：致 项目监理机构：根据编号为 合同第 条规定,由于 原因,我方申请工程延期,请予以审查批准。附件：1、工程延期理由及工期计算合同竣工工期：申请延长竣工工期：1、 证明材料承包单位： 章项目经理：日 期：监理意见监理机构： 章专业监理工程师/分站长：总监理工程师：日 期：建
31、设单位审批意见建设单位： 章负 责 人：日 期：铁程管-10混凝土、砂浆配合比审批报表工程名称： 施工标段： 监理标段： 编号：申报单位申报文号申报日期设计7天无侧限抗压强度 mpa试验工程师签字原材料及其审批报表编号配比实用料拟用工程名称里程1234拟用部位56试验项目试验方法试验表编 号试验值试模尺寸修正值实际值施工单位试验中心试验室核查中心试验室意见： 试验室主任 年 月 日质检工程师 年 月 日专业监理工程师意见：专业监理工程师年 月 日 铁程管-11单位工程开工申请报告工程名称： 施工标段： 监理标段： 编号：单位工程名称单位工程位置申请开工日期计划工期质检工程师技术负责人施工准备情况：附件
