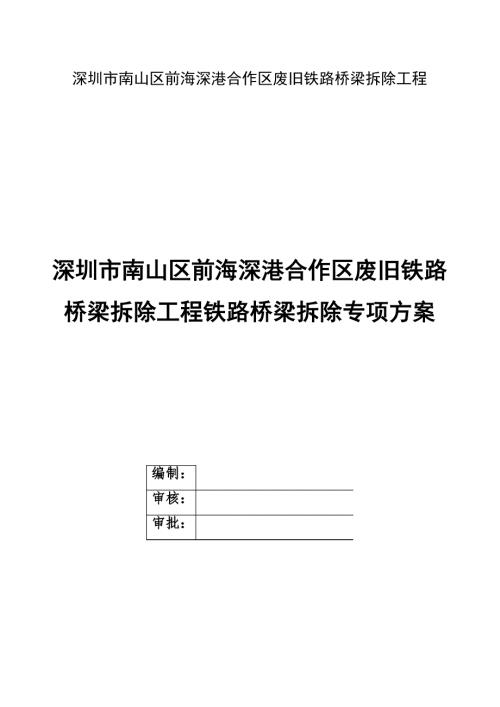

1、深圳市南山区前海深港合作区废旧铁路桥梁拆除工程深圳市南山区前海深港合作区废旧铁路桥梁拆除工程铁路桥梁拆除专项方案2017年3月目录1. 编制依据 41.1 业主提供 41.2 施工采用的主要规范、标准一览表41.3 主要应用法规及其它 42.工程概况 错误！未定义书签。2.1 拆除概况错误！未定义书签。2.2 拆除主要工程量错误！未定义书签。2.3 工程特点 53.施工部署 63.1 施工组织结构 63.2 施工准备 73.3 拆除方法： 83.4 施工进度计划 93.5 劳动力计划 103.6 机械设备配备计划 104. 拆除施工方案 104.1 拆除施工顺序 104.2 施工工艺 115安
2、全保证措施 135.1 安全目标 135.2 安全管理组织机构 135.3 安全保证体系 155.4 安全管理职责 155.5 安全保证措施 186.文明工地施工措施 216.1 管理目标 216.2 施工现场管理措施 216.3 施工现场消防保卫措施 226.4 施工现场料具管理措施 236.5 施工现场环境保护措施 237 安全应急预案 247.1 应急预案的方针与原则 247.2 应急组织 24一、工程概况1.1 编制说明工程测量规范(GB50026-93)土方与爆破工程施工及验收规范(GBJ201-83) 中华人民共和国建筑法建筑施工高处作业安全技术规范JGJ80-91建设工程施工现场
3、管理规定 1991 年第15号 建筑施工扣件式钢管脚手架安全技术规范建标200134 号北京市外地来京人员务工管理规定 1995年第14号特种作业人员安全技术考核管理规则 GB5306-85北京市建筑施工企业安全生产责任制的通知，94京建施字第225号北京市建设工程施工现场环境保护工作基本要求 91 京建施字第126号GB/T19001-2000质量管理体系GB/T24001-1996环境管理体系 GB/T28001-2001 职工建康、安全管理体系本公司承接同类拆除工程经验1.2 主要应用法规及其它国家、深圳市有关法规及规定和我公司对现场的踏勘资料。1.3 编制说明工程名称：深圳市南山区前海
4、深港合作区废旧铁路桥梁拆除工程 工程性质：构筑物（铁路桥梁）拆除 工程地点：拟拆除废旧铁路桥梁位于深圳市南山区前海深港合作区。 工程目标：确保安全、文明、环保施工，符合深圳市安全文明工地要求。 按期完成本拆除工程。1.4工程概况1、拆除范围：全桥 T 型砼梁的拆除、桥面之上铁轨道拆除、桥面之上砼拆除、栏杆 拆除、桥桩拆除、绿化移植。2、拟拆除建筑物结构形式：2.1、全桥长1000 米；2.2、桥面铁轨道拆除1000 米；2.3、每根T型梁中部有2个翼板，梁与梁之间由端板、翼板内筋相焊接， 起到横向拉接作用，全程1000 米。3、质量要求： 确保安全、文明、环保施工，符合深圳市安全文明工地要求。
5、按期完成本拆除工程。4、施工现场条件：4.1、全桥的T型梁拆除时，其桥面距原始地面标高差比较大，普通机械难以达到其拆除高度。周边现场较小，加之现场的施工区域，不具备现场破 碎的条件，我公司决定采取吊拆的施工工艺。1.5 工程特点1 、施工现场狭窄，运输及吊装难度大。2、施工现场地处北京南站内，交通流量大。3、拆除时的施工安全防护。1.6.施工部署1、施工组织结构建立责任明确的施工组织管理机构：技术负责人测量负责人质检负责人试验负责人安全负责人预算经营由具有工程专业化施工资质的队伍承担施工任务，在项目部的统一组 织和协调下进行施工。施工作业队设置经理、副经理、总工程师各一名， 技术、质量、测量、
6、现场施工、安全和资料管理人员，相关业务服从项目 部各部室的管理。确保施工中所需机械设备、材料、劳动力，保证施工的 正常进行。施工队由项目经理部统一管理。二、施工工艺1、施工准备1.1、组织有关人员学习市政桥涵施工技术规范和市政工程质量检验 评定标准，熟悉图纸，对特殊工种操作人员进行培训和技能考核，必须坚 持持证上岗。1.2、工程部负责编制桥梁拆除工程施工方案，并对施工班组进行技术交底，班组长负责对操作工人进行技术交底。1.3、所用机械设备必须符合机械进场检验制度。1.4、场地及水电的准备：整理施工所需场地；清查安装主要的施工机具，保证其工作状态良好；安装好施工现场所需水电供应设施；准备施工所需
7、用的材料，并作好维护工作，避免受到污染；合理组织施工，做到责任明确，分工合理1.5、劳动力计划安排：配备技术员2 人，负责质量管理（轮班作业，必须 做到有人施工就有人做技术指导）；配备管理人员2 人，全面负责现场施工 管理工作（轮班作业，必须做到有人施工就有人管理）；技工 12 人，普工 24 人，共计40人。施工全面展开时，实行流水作业。2、拆除方法：1、人工拆除拆桥前首先人工拆除桥梁两侧人行通道的砼板、支撑钢板以及护栏。2、机械拆除分3个阶段进行破除。两侧人行通道拆除后剩余8米主桥面，将现况桥面板进行机械破除，采用一台液压锤从一侧向另一侧进行破除。使梁端头无混凝土等连接物质, 成为一个独立
8、构件。然后用吊车将每片梁吊除，吊除时首先吊车首先立在两边跨上吊装中间两跨的T梁，然后再立在河岸上吊装两边跨的T梁。最后分别拆除盖梁、墩柱、承台、桥台等。现浇湿接缝凉水河河京山铁路跨凉水河桥示意图人行通道宽度1.0m简支T梁3.4 施工进度计划施工工期计划安排：本着优质、快速、高效的施工目标，计划于 2008 年 3 月 15 日至 2008 年 3 月 29 日完成全部拆桥施工。编号拆除安排施工时间1维护通道及护栏12拆除桥面13拆除T梁接缝钢筋混凝土14拆除T梁25拆除钢筋混凝土盖梁46拆除钢筋混凝土墩柱47拆除砌石、桥台23.5 劳动力计划序号工种名称人数工作内容1壮工202申工2临时用电
9、3架子工4搭设防护4电焊工6切割钢筋5信号工2指挥吊车6机械操作工8液压锤、吊车的运行与施工6机械设备配备计划序号名称型号单位数量用途1吊车1201台2梁吊除2吊车80台1柱吊除3液压锤F35台8破碎及拆除桥梁4破碎炮60t台2盖梁拆除5炮车40t辆6梁运输5水车8t辆1洒水降尘6自卸车STAR辆10渣土运输4. 拆除施工方案4.1 拆除施工顺序附属物拆除现浇混凝土破碎主梁拆除、吊除钢筋混凝土盖梁、墩柱拆除、吊除4.2 施工工艺1、护栏拆除用电气焊割开栏杆的连接，拆除挂板。拆除后码放整齐。2、现浇段混凝土破碎首先，确定现浇混凝土位置线，沿位置线洒白线，便于机械施工，避 免破坏主梁。施工方法为采
10、用液压锤依次进行拆除。破碎后渣土及时进行 清运，保证车辆正常通行。3、主梁吊除使用风镐将梁端连接部位的混凝土进行剔凿，使梁端头无混凝土及土 等连接物质，成为一个独立构件。并将表面清理干净，露出钢筋及预埋件, 待吊除施工时方可进行切断，确保桥梁的稳定性。在梁体端1.5米处凿100200血吊除孔，吊除孔距梁体30 cm。将吊 车处于起吊状态，然后用气焊进行钢筋及预埋件的分离。四跨均采用120t吊车进行吊运，吊车位于每跨的中间位置，炮车依次 放置于吊车吊臂的正前方。吊车首先立在两边跨即II区上吊装中间两跨即 I区的梁片，最后立在岸上吊装边跨II区的梁片。梁片由炮车运出现场。吊车参数本工程梁重量35t
11、 （包括梁自重、附件重量），根据此重量，我方采用120 t吊车进行吊装，每跨主梁为4根，共四跨，总根数为16根。长度为12.0m，每根间距2.0m，相应工作参数如下:7、工作半径主臂21.1备注吊车吊运单跨运行系数每跨吊车进场支搭时间为30分钟吊车中心点距第一道两距离为 4.5m起重量为81.1 t35t吊除时间为30分钟吊车中心点距第二道两距离为 6.7m起重量为54.3t35t吊除时间为30分钟吊车中心点距第三道两距离为 8.9m起重量为38.3t35t吊除时间为30分钟吊车中心点距第四道两距离为 4.5m起重量为81.1 t35t吊除时间为30分钟4、拆除钢筋混凝土盖梁、墩柱盖梁吊除主梁
12、全部吊至完毕后，用水钻在盖梁顶部距东西端头个1m处的位置设 置吊除孔，然后在墩柱顶面用水钻100进行穿孔，柱两侧各保留连接20 cm即可。然后再使用液压锤将墩柱两侧的20 cm进行剔凿，使其与盖梁底部 完全断开。在盖梁与柱断开前，必须将吊车将吊具、吊索安装完毕，且处 于起吊状态后方可进行切断。吊除采用120t吊车，将其吊运至板车运出现 场。墩柱拆除在墩柱顶侧设置吊装点，吊除点距墩柱顶面50 cm,每根柱设置两个吊 装点，且处于同一高度，两点相距30 cm。然后在墩柱根部周围用空压机将 外侧混凝土（约10 cm）进行剔除，并将钢筋进行切除，采用120t吊车进 行吊除，使吊车处于起吊状态，再用破碎
13、锤将其推动，使墩柱从根部断开, 最后将其吊运至炮车运出施工现场。5. 安全保证措施5.1 安全目标岗前培训 100，杜绝施工人员责任伤亡事故，减少一般轻伤事故。5.2 安全管理组织机构成立以项目经理为首的安全生产领导小组，坚持管生产必须管安全的 原则，突出专职安全员的责权，健全岗位责任制，从组织上、制度上、防 范措施上保证安全，做到规范施工，安全操作。安全生产管理组织机构图5.3 安全保证体系安全生产管理组织机构及人员组织配置齐全后及时召开安全生产会 议，逐级签订安全承包合同并明确各自的安全目标，制定好各项安全规则 达到全员参加、全面管理的目的，充分体现“安全生产人人有责”，并按“安 全生产预
14、防为主”的原则组织施工生产，发现问题及时处理。安全生产保 证体系见下图。安全领导小组安全教育安全:管理安全活动安全监督特殊工种培训 安全操作培训 日常安全教育 质量安全文件学习定期或不定期检查 制定安全奖罚措施 制定安全保 证措施 制定安全生产制度安全整改总结 安全文明施工竞赛 安全无事故活动 周一安全日活动制度执行情况检查措施执行情况检查重点部位防范检查查查按四不放过分析事故实现安全目标安全生产保证体系图5.4 安全管理职责项目部从项目经理至领工员应层层明确安全岗位职责，确保安全工作 有章可循。各部门安全岗位职责分工参见下表。安全岗位责任表安全生产 领导小组责任人职务职责组长覃必刚项目经理安
15、全第一责任人,主要负责进行定期或不定期安全大检查，及时解决安全隐患；组织项目部各部门进行全副组长陈新华生产副经理安全生产直接责任人，主要负责 制定各种安全生产岗位责任制，并检 查、督促、执行落实；安排日常安全 工作，定期召开安全例会，分析安全陈振溢项目总工1 1 1 丿 / V 4 1 1 7 1 - / J）丿 J 1/ 11 -组织编制、审定施工方案，审核技术文件和处理技术问题时，必须贯彻安全生产的原则;指导安全技术教组员宋玉国专职质检 工程师经常深入现场，检杳、掌握安全生产动态， 提出整改意见，制止违章作业，对违反安全的 操作，有权责令停工，并立即报告有关领导。 参加领导组织的定期和不定
16、期的安全检查，对 查出的问题用安全通知书等形式上报下达，限 期改进。智永峰专职安全员认真贯彻执行施工组织设计和技术交底 中的安全措施；在施工现场随班盯岗，随时注 意检杳工人操作、工作环境、生产机具、设备 等安全情况和防护用品的正确使用情况；必须 坚持特殊工种工人持证操作。李晨工长以身作则并教育职工严格遵守劳动纪律， 严格执行安全技术操作规程；坚持工间检查制 度和交接班制度；合理安排劳力，根据工人的 身体、年龄、技术、熟练程度和其他特点分配 工作，以防事故的发生；发生事故，要立即组 织抢救和报告，并保护现场，参加事故调查分 析。何利新5.5 安全保证措施1、施工现场安全防护措施分项工程安全技术交
17、底清晰明确，安全责任制度落实有效。参施人员安全教育制度化，进入现场必须带安全帽，特种工作 人员持证上岗，严禁无证操作。施工现场采用三相五线制，两极以上保护，做到一机一闸。架空线采用绝导线，电缆不得沿地面明敷，过路时必须穿保护 管，严禁非电工作业。施工机械应保养及时，必须严格遵守操作规程，进行操作。 拆除混凝土前必须检查所使用工具，确认安全。用风镐拆除时,送风管的连接应牢固。作业时应佩戴防护用品， 站立平稳，握牢风镐。当天完成后及时清理现场，保证车辆安全通行。施工场区设置安全标识，挂牌警示，夜间悬挂警示灯，划分安 全通道。机械设备及安全防护器具等做定期检查、保养、及时维护并记 录，做到不带病作业
18、11)现场用电应严格按照用电安全管理规定，电工专人管理，每天 对供电设施进行检查。(正确使用防护装置及保护设施，不得任意拆除、随意挪动各种 防护设施、警示牌和安全标识等。(施工过程中遇到地下构筑物时，应及时与设备管理单位及甲 方、监理取得联系，研究解决处理方案。2、施工现场安全用电管理措施临时用电方案齐全，管理制度完善，检查制度化。值班电工持证上岗，严禁违章作业。施工区，生活区配电线路符合有关规范。施工区变压器，固定闸箱围挡牢固，符合要求，警告标志明显。配电箱，开关箱设两极漏电保护，选型符合规定。电动工具、电源入线拉接牢固整齐，并做可靠接零或接地，无乱 拉、扯、压、砸现象。电工值班，设备检
19、测、验收、维修记录齐全。3、施工现场机械管理措施各种机械操作人员和车辆驾驶员，必须取得操作合格证，不准 操作与操作证不相符的机械，不准将机械设备交给无本机操作证的人 员操作，对机械操作人员要建立档案，专人管理。操作人员必须按照 本机说明书规定，严格执行工作前的检查制度和工作中注意观察及工 作后的检查保养制度。驾驶室或操作室应保持整洁、严禁存放易燃、易爆物品，严禁 酒后操作机械，严禁机械带病运转或超负荷运转。机械设备在施工现 场停放时，应选择安全的停放地点，夜间应有专人看管。用手柄起动的机械应注意手柄倒转伤人。向机械加油时要严禁 烟火。严禁对运转中的机械设备进行维修、保养、调整等作业。指挥施工机
20、械作业人员，必须站在可让人了望的安全地点并应 明确规定指挥联络信号。使用钢丝绳的机械，在运行中严禁用手套或其他物件接触钢丝 绳。用钢丝绳拖拉机械或重物时，人员远离钢丝绳。起重作业严格按照建筑机械使用安全技术规程和建筑安 装工人安全技术操作规程规定的要求执行。定期组织机电设备、车辆安全大检查，对检查中查出的安全问 题，按照“三不放过”的原则进行调查处理，制定防范措施，防止机 械事故的发生。氧气瓶不得曝晒、倒置、平放使用，瓶口处禁止沾油。氧气瓶 和乙炔瓶工作间距不得小于5m,两瓶同焊距间的距离不得小于10m。 未安装减压器的氧气瓶严禁使用。施工现场内严禁使用浮桶式乙炔发 生器。如采用二氧化碳气体保
21、护焊接，应严格执行各项有关安全规定， 应保持良好的通风，并不得在密闭场所施工，施工人员与焊接点应保 持在安全距离。自卸汽车等在坡道停放时：下坡停放应挂上倒档，上坡停放应 挂上一档，应使用三角木楔等塞紧轮胎。(11)吊车司机、信号指挥工必须持证上岗，严格执行安全操作规程， 抵制违章作业的指令，遵守“十不吊”的规定。4、现场检查内容包括：高空作业的平台的搭设是否经过验收，并符合要求。消防器材状态是否有效，使用情况是否符合要求。人员安全培训、教育安全、交底，是否100%覆盖。特种作业人员是否持有上岗证，证件检验是否有效。电、气焊设备使用是否符合安全要求。施工机械设备及大型拆除设备是否按操作规程执行，
22、大型拆除 设备周围是否留有安全施工半径。6. 文明工地施工措施6.1 管理目标树样板工程，建标准化现场，做文明职工，争创“北京市文明安 全施工工地”。6.2 施工现场管理措施1、环境检测方案检测标准 按照北京市建筑施工噪音排放标准，日夜要求不同，施工机械的 昼夜噪音排放不大于 75 分贝。检测方法 在机械设备投入使用期间进行抽查检测法，在有效的检测范围 内，由安全员在设备施工期间，使用噪声仪测量排放数值。并填写噪 声监测记录。超标整改 在检测当中，如发现噪声超标排放，则及时报告设备管理员及项 目经理，分析噪声超标原因，如属设备使用集中造成噪声超标，则重 新合理安排设备使用时间，协调安排分项工程
23、的使用时间，尽量避免 多台设备同时使用。2、扬尘监测方案监测标准无扬尘现象发生检测方法以目视前方无粉尘飞扬为标准超标整改在监测中，如果发现扬尘造成目视前方不清晰，判断为超标粉尘 排放。立即责令施工人员停止作业，如属降尘措施不利造成的，则要 求施工人员立即纠正；如属降尘用水或防尘措施无效的，应立即通知 施工员、项目经理针对情况制定整改措施，达到防尘效果。6.3 施工现场消防保卫措施施工现场建立防火领导小组，义务消防队，社会治安综合治理 领导小组，治保会，建立完善的消防管理体系和例会制度。施工人员进场前，进行守法教育，外包人员“三证”齐全。施工现场围挡坚固耐用，门口建立门卫出入制度。电、气焊工必须
24、持证上岗，作业前办理用火证，做好防火准备， 作业后及时切断电、气源。氧气、乙炔瓶不得接近热源，暴晒。用电管理执行施工现场安全用电实施细则。临时设施搭建必须符合施组要求，且应采用不燃材料，并符合 防火要求。露天存放物品应分类，分垛，必须留出必要的防火间距。对消防设备进行定期维护，保养，保证消防设备灵敏有效。6.4 施工现场料具管理措施施工现场必须设立材料场地，并附平面图，材料按指定位置码 放，做到名称不乱，规格码放，材质分明,标志清楚。散料与成品料不得混杂，应做到砖成丁，成行，码放高度不得 超过 1.5 米。6.5 施工现场环境保护措施1、防止噪音措施合理安排机械配备拆除机械，在保证施工进度的同
25、时，减少多台设备的集中使 用。禁止车辆鸣笛 加强对所有施工人员的环保意识，认真学习法规及现场的要求。 所有机械设备及运输车辆在施工区域及附近道路禁止鸣笛，最大程度 的减少噪声影响。2、防止扬尘措施(1)拆除过程中，在作业层上用水进行喷洒。采用专业的洒水工进 行喷水，尽量减少灰尘，同时保证不漫流。对已拆完毕的施工场地定期进行洒水湿润，防止刮风扬尘。对未清运的渣土堆用绿网覆盖，并洒水喷湿，防止扬尘。3、防止振动措施在拆除施工时，多采用液压剪等无振动拆除设备，已达到周边 建筑无振动影响的效果。在大型机械拆除过程中，液压剪控制破碎直径不小于0. 2m， 以减少落地时产生的振动。4、渣土运输及消纳措施由
26、外协调人员到消纳站办理渣土消纳手续并按消纳站指定的 有资质的消纳地点进行消纳，不随便丢弃，保证不对环境造成影响。在施工现场区域内设专职人员清扫，保证施工区域卫生。运输时，设专职人员对车身及四周进行清扫，使车辆清洁出场。7 安全应急预案7.1 应急预案的方针与原则遵循“安全第一”的原则，优先保护人的生命安全。做到统一指 挥、分工负责。面对可能发生的重特大安全事故，及时采取抢救措施， 高效、有序地组织开展触电、坍塌、火灾以及机械伤害事故的抢救工 作，最大限度地减少人员伤亡和财产损失。各类事故应急救援工作都应当坚持 “预防为主、常备不懈、救 人第一” 的方针，统一指挥、分级负责、冷静有序、团结协作，
27、遵 循快速有效处置、防止事故扩大的原则,启动安全事故应急预案。 7.2 应急组织事故应急救援工作实行施工第一责任人负责制和分级分部门负 责制，由安全事故应急救援小组统一指挥抢险救灾工作。当重大安全 事故发生后，各有关职能部门要在安全事故应急救援小组的统一领导 下，按照本预案要求，履行各自的职责，做到分工协作、密切配合， 快速、高效、有序地开展应急救援工作。1、应急组织机构成员图应急组织机构图应急领导小组：项目经理为该小组组长，项目总工程师、生产副 经理为副组长；现场抢救组：项目部安全生产部负责人为组长，安全环生产部全 体人员为现场抢救组成员；医疗救治组：项目部综合办负责人为组长，综合办全体人员
28、为医 疗救治组成员；后勤服务组：项目部材料设备部负责人为组长，材料设备部全体 人员为后勤服务组成员；保安组：项目部施工现场负责人为组长，全体保安人员为组员。 应急组织的分工及人数应根据事故现场需要灵活调配。2、应急组织职责应急领导小组职责：施工现场发生安全事故时，负责指挥现场抢 救工作，向各抢救小组下达抢救指令任务，协调各组之间的抢救工作， 随时掌握各组最新动态并做出最新决策。事故发生后，第一时间向 120、110、119 或公安部门求援，并及时将事故发生情况上报给业主、 监理和公司。平时应急领导小组成员 24 小时轮流值班，发生紧急事 故时，在项目部应急组长抵达工地前，值班者即为临时就援组长
29、现场抢救组职责：采取紧急措施，尽一切可能抢救伤员及被困人 员，防止事故进一步扩大。医疗救治组职责：对抢救出的伤员，视情况采取急救处置措施， 尽快送医院抢救。后勤服务组职责：负责交通车辆的调配，紧急救援物资的征集及 人员的餐饮供应。保安组职责：负责施工现场的安全保卫，支援其他抢救组的工作， 保护好现场。3、救援器材应急领导小组应配备下列救援器材： 医疗器材：担架、小药箱； 抢救工具：一般工地常备工具即基本满足使用； 照明器材：手电筒、应急灯； 通讯器材：电话、手机、对讲机、报警器； 交通工具：工地常备一辆值班面包车，该车轮值班时不应跑长途； 灭火器材：灭火器日常按要求就位，紧急情况下集中使用。4、通信联络项目部将 110、119、120、项目部应急领导小组成员的手机号码 当地安全监督部门电话号码，明示于工地显要位置。工地抢险指挥及 保安员应熟知这些号码。
