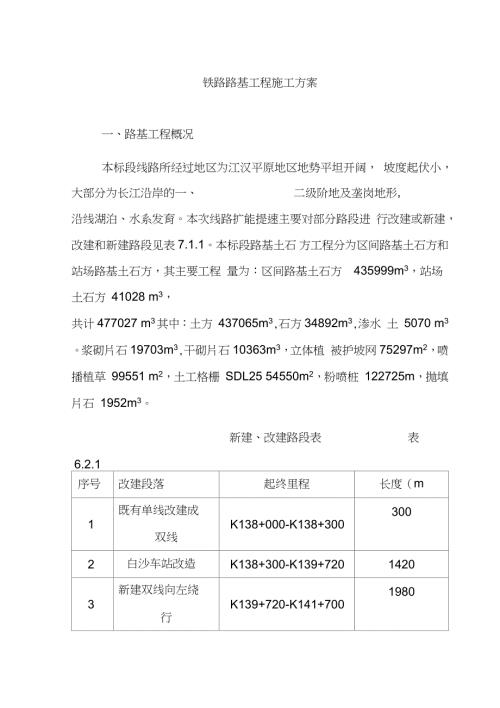

1、铁路路基工程施工方案一、路基工程概况本标段线路所经过地区为江汉平原地区地势平坦开阔， 坡度起伏小，大部分为长江沿岸的一、二级阶地及垄岗地形,沿线湖泊、水系发育。本次线路扩能提速主要对部分路段进 行改建或新建，改建和新建路段见表 7.1.1。本标段路基土石 方工程分为区间路基土石方和站场路基土石方，其主要工程 量为：区间路基土石方435999m3，站场土石方 41028 m3，共计477027 m3其中：土方 437065m3,石方34892m3,渗水 土 5070 m3。浆砌片石19703m3,干砌片石10363m3，立体植 被护坡网75297m2，喷播植草 99551 m2，土工格栅 SDL
2、25 54550m2，粉喷桩 122725m，抛填片石 1952m3。新建、改建路段表表6.2.1序号改建段落起终里程长度（m1既有单线改建成双线K138+000-K138+3003002白沙车站改造K138+300-K139+72014203新建双线向左绕行K139+720-K141+70019804既有线右侧建复线K141+700-K142+496.79796.795既有单线改建成双线K142+496.79-K145+119.22622.416既有线左侧建新线K145+119.2-K145+700580.87新建双线向右绕行K145+700-147+2001500合计9200、路基施工安排
3、一）施工区段划分及队伍安排根据总体施工部署，K138+000 - K142+400为第一区段，拟派路基一队负责本区段路基土石方的施工；K142+400K147+200为第二区段，拟派路基二队负责本区段路基土石方 的施工，各路基队驻地具体见图6.1.2施工总平面布置示意图。各路基队根据施工需要，在驻地设有生活住房、保 养库、停车场、小型油库、材料库及附属油库等，各临建面 积见下表：临时设施安排表表 6.2.2序号名称单位数量路基一队路基二队1生活用房M100010002办公用房M1001003机车保养库M1801804停车场M5005005油库M50506材料库M50508合计M1240124
4、0另外，路基队在 K143+000设40rm炸药库和在 K143+100设12用雷管库一处，具体位置见图6.1.2施工总平面布置示意图。根据施工部署，各施工队拟上场的主要施工机械见表 6.2.3路基主要施工机械设备表。（二）借弃土场及土方调配本标段线路主要经过平原地区，并且为膨胀土地区，缺 乏路基填料，为节省用地，少占农田，在标段内首先考虑移 挖作填；当挖方不足时再考虑集中取土，取土一般以就近且 荒地、山坡为原则，不宜占用农田取土，取土应做好复垦或 防护措施。填方集中并缺土地段，应从取土场取土。就近取 土时取土坑应设在线路横断面低水位一侧，以保持排水畅通。根据招标文件提供，在大箕铺(K129+
5、800 )处有大型取土场，可作为外借取土场。本标段弃方较少，不考虑大型弃土场，可根据实际情况，就近弃方。路基主要施工机械设备表表 6.2.3序号名称型号单位数量1挖掘机EX200-5台42挖掘机PC220台43装载机966F台64自卸汽车斯太尔1491台85自卸汽车太脱拉T851台86自卸汽车东风8t台168小四轮车台109推土机TY220台410平地机PY-180台211洒水车CJH5110台312振动压路机CA30台213振动压路机YZ18台314振动压路机YZ18台315交流移动发电机75KW台216电动空压机4L-20/8台417冲击夯YH-308台318蛙式打夯机HW250台219轻
6、型凿岩机台1220粉喷桩机武汉台3（三）施工进度计划安排路基土石方工程在 2003年4月1日一2004年5月31日 完成；路基附属工程在 2003年6月1日一2004年9月30日 前完成。具体施工进度安排详见图6.2.1路基施工进度横道图。根据本工程的施工特点和施工部署，两个路基施工队各 分成几个不同的施工班组，分段展开施工。施工时先行施工 站场路基工程，为轨道和房建等后续工程提供条件。路基土 石方施工的同时，根据工程进展情况及时进行防护及其他附 属工程的施工，并在适宜的季节进行绿化工作。图6.2.1路基施工进度横道图三、主要工程项目的施工方法本标段路基工程的重点工程内容为：路基填方、石方控
7、制爆破和粉喷桩施工。针对不同的工程内容，将采取不同的 方法进行施工，具体施工方法如下：(一)改线绕行路段路基施工1. 路堑开挖( 1 )施工准备 路堑施工前，要根据设计文件，测量放边桩，并进行现 场调查，根据地形、路堑断面及长度，合理确定开挖方式。 然后结合设计要求，修建临时排水设施与永久排水设施相结 合。同时，做好必要的地下设备(电缆、管道等)的调查和 勘察工作。在路基施工前及时清理场地，组织人员、设备进 场。( 2)施工及方法 土质路堑施工A 施工工艺流程土质路堑施工的工艺见图 6.2.2土质路堑施工工艺流程 图。B施工要点a 开挖 土方开挖均自上而下阶梯式分层开挖，采用横向全宽挖掘法，近
8、距离采用推土机施工，远距离挖掘机装 车、自卸汽车运至路基填方路段或弃土点。b刷坡根据测定的边桩位置，当机械开挖至靠近边坡0.1 0.2m时，改为人工修坡。需设圬工防护工程的边坡， 在防护工程开工前留置保护层，待防护工程开工时刷坡。不 设圬工防护的边坡，每 10m长边坡范围插杆挂线人工刷坡。c基底检测当开挖接近路基施工标高时，要及时对基底土质情况进行检测，不合规范要求的应予以换填。d质量标准 路堑施工要做到路基表面平整、密实， 曲线圆顺、边线顺直，边坡坡面平顺稳定、无亏坡，边沟整 齐、沟底无积水或阻水现象。其检测标准具体如下：(a) .宽度 路肩边缘到边缘不小于设计宽度，线路中心 到路肩一侧的允
9、许偏差为 5cm。(b) .路肩高程在100m长度路基范围内的个别高程允许偏差5cm,但地段长度不大于 10m。(c) .平整度 在100m长路基范围内允许偏差土 15mm(d) .边坡 边坡平顺稳固，边坡坡度不得偏陡。图6.2.2土质路堑施工工艺流程图石质路堑开挖本段绕行新建地段最远距既有线小于30m，对石质路堑采用风枪钻爆开挖, 横向全宽、 纵向分层, 由两端相向施工, 边坡实施光面爆破,堑体实施非电毫秒可控爆破,为避免个 别飞石,采用“炮被”覆盖防护施工,爆破后,用挖掘机清、 装碴,自卸汽车出碴。开挖到路基顶面以上 50cm 后,由路 基顶面水平钻孔,进行光面爆破,以确保路基顶面平顺及完 整,具体钻爆参数及 “炮被 ”防护详见后 “改建地段路基施工” 中的“石质路堑”开挖。
