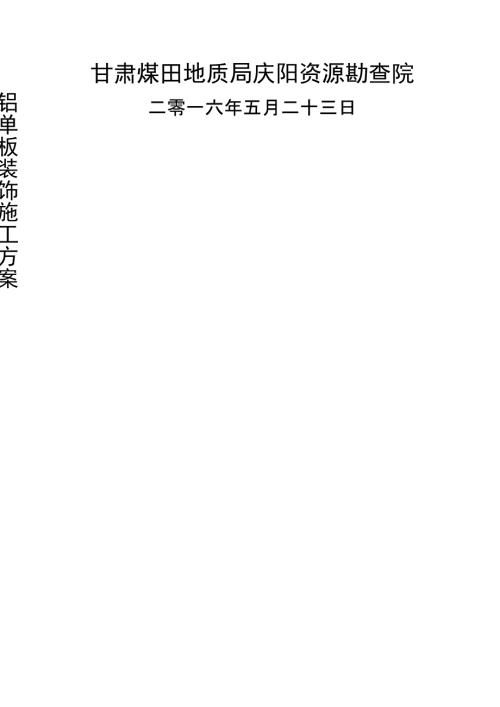

1、甘肃煤田地质局庆阳资源勘查院铝单板装饰施工方案二零一六年五月二十三日铝单板装饰I扌肃煤田地质局庆阳资源勘查院生产基地综合楼屋面改造工程，地上十五层 地下一层。总高度为4 5. 5 8 Mo我方外装饰工程为干挂3mm铝单板，铝单板全 包屋顶椭圆钢结构及外展上翻造型，就铝单板干挂我施匸单位编制了施工流程及 方案如下：1、施工工艺流程2、操作工艺2.1施工准备（1 ）设讣图纸和现场实测尺寸,确定铝单板支撑骨架的安装位置。（2 ）根据控制轴线，水平标高线，弹出铝单板安装的基准线（包括纵横轴线 和水准线）。（3）安装固定骨架的连接件。骨架横竖杆件是通过连接件与结构固定的， 而连接件与结构之间，通过焊接固
2、定。（4 ）固定骨架、安装骨架位置要准确，结合要牢固。2 . 2、框架龙骨安装1、根据铝单板规格要求，将横、竖框架龙骨的具体位置。高层建筑需用经纬仪控 制校正，要求横平竖直。2、竖向框架龙骨位置两侧，按中距4 5 0500m m打入钢制膨胀螺栓将5 0x5 0x5mm镀锌角钢固定其上，要求位置准确。3、竖框架龙骨采用50x5 0 x 5 mm热镀锌角钢，竖向框架龙骨满焊固定于钢角码 上。横向框架龙骨L5 0 x 50x5mm角钢固定于竖向龙骨上，板材横向尺寸大于 150 Omm时，按竖向框架龙骨固定方法固定，要求结合牢固。龙骨安装完毕后,应通知监理、建设单位进行隐蔽工程验收记录，验收合格后 方
3、可进入下道工序的施工。2.3、铝单板连接及安装2.3. 1、铝单板安装将加工好的铝单板板块安装，具体安装方法为:用M6*25不锈钢螺栓将铝单板 上的角铝固定在框架龙骨上，两块铝单板之间应留出15mm缝隙。耐候胶施注（1）铝单板组件安装完毕后须用耐候密封胶嵌缝以保证铝单板幕墙的气密性和 水密性。（2 ）注胶前应检查所用胶的生产产家、生产日期、合格证、有效期等,并做好 记录。（3）施工前应对注胶区域进行清洁，应保证缝内无水、油渍、灰尘等杂物；清洗 时可用丙酮作清洗剂。(4) 铝单板的密封槽口底部应用聚乙烯发泡材料填塞。(6)耐候硅酮密封胶的施工厚度应控制在3. 5 mm与4. 5mm之间，施工宽度
4、不 应小于施工厚度的2倍，一般施工宽度为15MMo(7)缝内注胶应密实，胶缝应饱满、平直、光滑,不得有气泡等缺陷。9、施工 方法和注意事项施工方法:根据设讣图纸，现场测量尺寸，山技术员现场亲自指导定位、放线, 并复查放线，确保放线准确无误。根据放线情况和图纸要求，各种类型钢方管进场后堆放在指定位置，并进行 有效防护，方管安装前先进行打磨后进行防腐处理，待防腐达到设计要求并干后, 用焊接的方式连结在一起。手丄电弧焊焊接工艺要点：(1)为防止空气侵入焊接区域而引起焊缝金属产生裂纹或气孔，应采用短弧焊。 (2 )热影响区域在高温停留时间不宜过长，以免晶粒粗大。(3)当焊件的钢性增大时，焊件的裂纹倾向
5、也随之增加，故焊接钢性大的焊件宜 采取焊前预热和焊后消除应力的热处理措施。(4 )在低温条件下焊接时，应考虑采用缄性焊条，并建议对焊件进行预热。4、铝单板加工制作注意事项：(1) 铝单板加工圆弧直角时，需保持铝质面材与夹芯聚乙烯一样的厚度。(2) 圆弧加工可使用电动创沟机。(3 )弯曲时，不可作多次反复弯曲。(4) 安装时，切勿用铁锤等硬物敲击。(5) 安装完毕，再撕下表面保护膜。切勿用刷子、溶剂、强酸、强碱清洗。 转角处理：构造比较简单的转角处理是，用一条厚度1. 5 mm的直角形铝合金板，用螺 栓连接。 边缘部位处理墙面边缘部位的收口处理,是用铝单板成形板将墙板端部及龙骨部位封住。4、竣工清理清理缝隙，贴保护带，注密封胶，用力均匀，嵌缝饱满、顺直。
