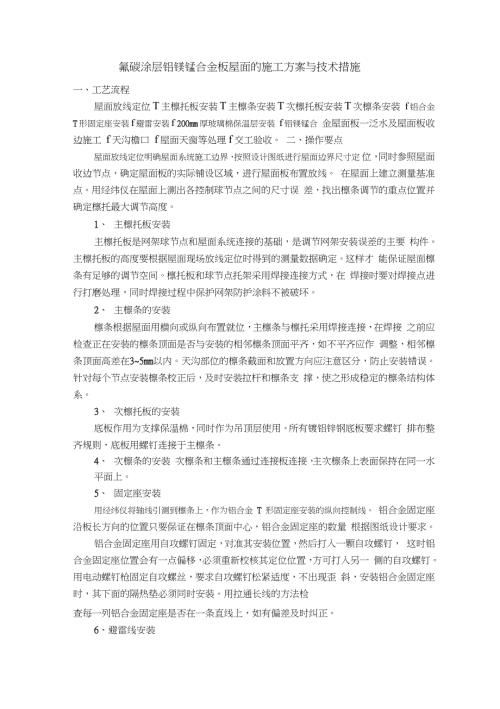

1、氟碳涂层铝镁锰合金板屋面的施工方案与技术措施一、工艺流程屋面放线定位T主檩托板安装T主檩条安装T次檩托板安装T次檩条安装 f铝合金T形固定座安装f避雷安装f 200mm厚玻璃棉保温层安装 f铝镁锰合 金屋面板一泛水及屋面板收边施工 f天沟檐口 f屋面天窗等处理f交工验收。 二、操作要点屋面放线定位明确屋面系统施工边界，按照设计图纸进行屋面边界尺寸定 位，同时参照屋面收边节点，确定屋面板的实际铺设区域，进行屋面板布置放线。 在屋面上建立测量基准点。用经纬仪在屋面上测出各控制球节点之间的尺寸误 差，找出檩条调节的重点位置并确定檩托最大调节高度。1、主檩托板安装主檩托板是网架球节点和屋面系统连接的基
2、础，是调节网架安装误差的主要 构件。主檩托板的高度要根据屋面现场放线定位时得到的测量数据确定。这样才 能保证屋面檩条有足够的调节空间。檩托板和球节点托架采用焊接连接方式，在 焊接时要对焊接点进行打磨处理，同时焊接过程中保护网架防护涂料不被破坏。2、主檩条的安装檩条根据屋面用横向或纵向布置就位，主檩条与檩托采用焊接连接，在焊接 之前应检查正在安装的檩条顶面是否与安装的相邻檩条顶面平齐，如不平齐应作 调整，相邻檩条顶面高差在 35mm 以内。天沟部位的檩条截面和放置方向应注 意区分，防止安装错误。针对每个节点安装檩条校正后，及时安装拉杆和檩条支 撑，使之形成稳定的檩条结构体系。3、次檩托板的安装底
3、板作用为支撑保温棉，同时作为吊顶层使用。所有镀铝锌钢底板要求螺钉 排布整齐规则，底板用螺钉连接于主檩条。4、次檩条的安装 次檩条和主檩条通过连接板连接，主次檩条上表面保持在同一水平面上。5、固定座安装用经纬仪将轴线引测到檩条上，作为铝合金 T 形固定座安装的纵向控制线。 铝合金固定座沿板长方向的位置只要保证在檩条顶面中心，铝合金固定座的数量 根据图纸设计要求。铝合金固定座用自攻螺钉固定，对准其安装位置，然后打入一颗自攻螺钉， 这时铝合金固定座位置会有一点偏移，必须重新校核其定位位置，方可打入另一 侧的自攻螺钉。用电动螺钉枪固定自攻螺丝，要求自攻螺钉松紧适度，不出现歪 斜，安装铝合金固定座时，其
4、下面的隔热垫必须同时安装。用拉通长线的方法检查每一列铝合金固定座是否在一条直线上，如有偏差及时纠正。6、避雷线安装铝镁锰合金屋面板下方为阻燃保温玻璃丝棉，屋面板厚度为0.9m m。根据国家建筑物防雷设计规范（ GB50057 ）规定，完全符合利用屋面作为闪接极。 不需要在屋面上布置防雷网或避雷带。在安装铝合金固定座时，必须按设计要求， 将某些铝合金固定座的胶垫去掉，达到避雷的要求。7、保温层的安装保温层采用 200mm 厚超细离心玻璃棉。玻璃棉平铺在底板上。遇到 T 型铝 合金固定座时需要把保温棉切割一道 65mm 的口子，穿过固定座。保温层施工必 须在晴朗天气，阴雨天不能施工。同时屋面面板铺
5、设和保温层铺设同步，保证铺 设多少保温玻璃棉就盖多少屋面板。8、屋面板的安装方法 将板移到安装位置，先对准板端控制线，然后将搭接边（大肋）用力压入前一块板的搭接边（小肋）。安装时分四至六组，每组派出专人安装定位点，用一 颗防水铆钉固定住一端，保证屋面板在热胀冷缩时向天沟方向滑动。具体施工的 时候，通过板的小卷口和角码的顶端钻一个孔以便安装防水铆钉，铆钉长 llmm12mm,铆钉头被下一片板所遮盖。面板位置调整好后，安装端部面板下的 泡沫塑料封条，然后进行锁边。板安装时，操作人员必须位于已经锁边固定板的 一侧，应保证板在檐口方向成一直线，将板的多余部分留在天沟部分，以后再切 割整齐。切割时使用带
6、保护盖板齿深 9mm20mm 的硬质金属锯片的手提圆锯较 为合适。用条直线边导引锯的裁剪方向以确保裁剪边成一直线。裁剪完成后即可 安装檐口泡沫封口条及滴水片。滴水片安装完成后，即可进行波谷下弯工作。9、安装封边（1）泛水底泛水安装：天沟两侧的泛水为底泛水，必须在屋面板安装前安 装。底泛水的搭接长度、铆钉数量和位置严格按设计施工。泛水搭接前先用干布 擦拭泛水搭接处，目的是除去水和灰尘，保证硅胶的可靠粘接。要求打出的硅胶 均匀、连续、厚度合适。（2）面泛水安装：屋面四周的收边及屋脊泛水均为面泛水，其施工方法与 底泛水相同，但要在屋面泛水安装的同时安装泡沫密封条。要求密封条不能歪斜， 与屋面板和泛水
7、结合紧密才能防止风将雨水吹进板内。打胶：打胶前要清理接口处的灰尘和其它污物及水份，在打胶的区域两侧适 当位置贴上胶带，对于有夹角的部位，胶打完后用直径适合的圆头物体将胶刮一 遍，使胶变得更均匀、密实和美观。打完胶后应立即将胶带撕去，避免胶干燥后 与胶带粘接在一起。（3）折边：折边的原则为水流入天沟处折边向下，否则折边向上。折边时 不可用力过锰，应均匀用力，折边的角度应保持一致。屋面板的焊接：焊接前， 先将咬完边的板肋切成 45 度斜角，然后用大力钳将其夹扁，使其咬合在一起， 当缝隙不超过 2mm 时进行焊接。焊接设备选用氩弧焊机，选用进口铝硅焊条， 焊条型号为尼.4mm900mmR4043。焊
8、接要稳；送风要匀；运条速度与送风大 小要匹配。泛水为 0.9mm 厚铝板，焊接受热时很易产生较大变形，为了减小其 焊接变形，在铝板与泛水及泛水与泛水焊接部位的正下方，安装了沿焊缝通长 Z 型支撑。 Z 型支撑位置必须准确。焊波均匀、焊缝光滑流畅、焊缝宽度适宜、无 焊瘤、无咬边。10、天沟安装（1）天沟对接、焊接：天沟对接前将切割口打磨干挣，对接时要注意对缝 间隙不能超过lmm，先每隔10cm点焊，确认满足要求后方可焊接。焊条型号根 据母材确定，但直径采用 梓.5m m。焊缝一遍成形，待冷却后将药皮除去。本工 程为曲线天沟，天沟坡度与檐口坡度一致。安装时只能在其设计位置组对焊接， 而不能在地面扩
9、大拼装。（2）天沟伸缩缝的安装：当天沟安装到 60m 时，需要布置一条天沟伸缩缝。 具体采用的办法有两种：一种是在天沟焊接的时候，在天沟的底部焊接一条褶皱。 使天沟依靠褶皱拥有一段伸缩的空间。另一种是使用高分子柔性防水卷材，将卷 材的两端和天沟材料焊接或铆接。中间的柔性材料起到伸缩作用。开落水孔：安装好一段天沟后，先要在设计的落水孔位置中部钻几个孔，避 免沟存水，对施工造成影响。11、屋面天窗、洞口处理 当金属拉杆穿出屋面时或在屋面安装采光天窗时，需要针对维修上人穿出洞 口以及天窗的收边进行重点处理。当洞口较小时，可以直接采用焊接或铆接的方 法直接将泛水板固定。当洞口较大或材料不一致时，需要考虑金属的热胀冷缩的 问题。因为洞口较大时，相对长度的伸缩量也会加大，有可能会出现焊缝或铆接 点被拉裂的情况。材料不一致，会出现材料的伸缩系数不同，同样会将焊缝或铆 接点拉裂。
