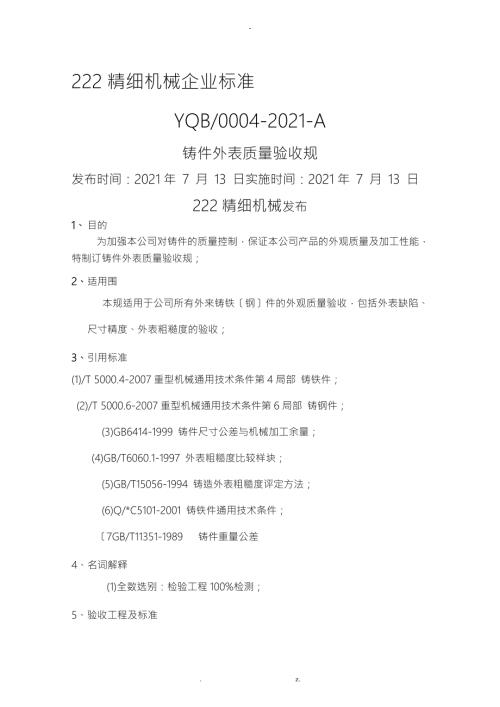

1、222精细机械企业标准YQB/0004-2021-A铸件外表质量验收规发布时间：2021年 7 月 13 日实施时间：2021年 7 月 13 日 222精细机械发布1、 目的为加强本公司对铸件的质量控制，保证本公司产品的外观质量及加工性能，特制订铸件外表质量验收规；2、 适用围本规适用于公司所有外来铸铁钢件的外观质量验收，包括外表缺陷、尺寸精度、外表粗糙度的验收；3、 引用标准(1)/T 5000.4-2007重型机械通用技术条件第4局部 铸铁件； (2)/T 5000.6-2007重型机械通用技术条件第6局部 铸钢件； (3)GB6414-1999 铸件尺寸公差与机械加工余量； (4)G
2、B/T6060.1-1997 外表粗糙度比较样块； (5)GB/T15056-1994 铸造外表粗糙度评定方法； (6)Q/*C5101-2001 铸铁件通用技术条件； 7GB/T11351-1989 铸件重量公差4、名词解释(1)全数选别：检验工程100%检测；5、验收工程及标准铸件的外表质量主要包括铸件的外表缺陷、尺寸精度、形状偏差、外表粗糙度、外表清理质量等；5.1铸件外表缺陷的检验外表缺陷检验的一般要求 1铸件非加工外表上的浇冒口必须清理得与铸件外表同样平整，加工面上的浇冒口残留量应符合技术要求，假设无要求，则按表8执行； 2在铸件上不允许有裂纹、通孔、穿透性的冷隔和穿透性的缩松、夹渣
3、等机械加工不能去除的缺陷； 3铸件非加工外表的毛刺、披缝、型砂、砂芯等应清理干净； 4铸件一般待加工外表，允许有不超过加工余量围的任何缺陷存在；重要加工面允许有不超过加工余量2/3的缺陷存在，但裂纹缺陷应予去除；加工后的外表允许存在直径*长度*深度小于等于2*2*2的非连片孔洞的铸造缺陷；5作为加工基准面孔和测量基准的铸件外表，平整度小于等于2.0毫米、粗糙度Ra50以； 6铸件外表气孔、砂眼、夹渣面积不大，但比较分散或者有连片麻点的外表不予接收； (7) 除技术要求特别注明的铸件外，对于外表有气孔、缩孔、砂眼等缺陷的铸钢件允许补焊，但铸铁件未经允许不得焊补铸铁件实行一案一判的原则但补焊面积不
4、允许超过铸件面积的10%，焊接质量应符合/T 5000.7-2007标准要求，补焊后必须退火、机械性能到达图纸要求，且不得有渗漏及影响外观的缺陷；铸件外观质量等级表1 铸件外观质量等级缺陷工程等 级ABC飞边不允许飞边高度1.5毫米允许不易于伤手的飞边毛刺不允许允许不易于伤手的毛刺允许不易伤手的毛刺孔眼气孔100cm2面积允许直径不大于2mm深度不超过壁厚1/4的孔眼2个，两处距离60mm；整个铸件不超过4个100cm2面积允许直径不大于3mm深度不超过壁厚1/3的孔眼2处，两处距离60mm；整个铸件不超过8个不致于影响强度，其余不做要求针孔渣眼缩孔不致于影响强度裂纹不允许不允许不允许冷隔沟槽
5、夹砂结疤不允许100cm2面积允许面积不超过8cm2的缺陷2处；整个铸件不超过4处不致于影响强度皱皮不允许不明显引人注意缩陷不允许不允许不允许缺肉1、一般零部件采用B级精度，在检查过程中，如有一个或多个工程超出B级精度要求的零部件均判定为不合格；2、影响到零部件平安、性能的部位，外观质量采用A级精度，如果有一个或多个工程超出规定级精度要求的零部件均判定为不合格；5.2 铸件尺寸的检验铸件毛坯尺寸公差 铸件尺寸公差应按毛坯图或技术条件规定的尺寸公差等级执行，当技术文件未规定尺寸公差时，则应以GB6414-1999为依据，并按照表2选定公差值粗线框为推荐使用公差等级；表2铸件尺寸公差 (单位：mm
6、)毛坯铸件根本尺寸mm尺寸公差等级CT12CT 13CT 14CT 15CT 1610164.4-16254.668101225405.079111440635.6810121663100691114181001607101216201602508111418222504009121620254006301014182228630100011162025321000160013182329371600250015212633422500400017243038494000630020283544566300100002332405064注：1、毛坯铸件根本尺寸是指机械加工前毛坯铸件的尺寸，包括
7、加工余量和起模斜度； 2、毛坯根本尺寸按铸件最大尺寸选取，该铸件较小尺寸公差等级与最大尺寸公差等级一样；3、壁厚采用低一级的公差等级；4、公差带应对称于毛坯铸件根本尺寸配置，例：根本尺寸30mm，CT13公差值为7mm；如有特殊要求非对称式配置时，应在技术要求中单独列出公差围；铸件分型面处最大错型值应不得超过表2所示公差值，当需进一步限制错型量时，应从表3中选取；表3 错型值GB6414-1999公差等级CT错型值mm11131.514162.5铸件加工余量应符合表4的规定，有特殊要求的外表应在技术要求中单独标注加工余量；表4 加工余量(单位：mm)最大轮廓尺寸加工余量一个面顶面加量30423
8、0505501806180315731550085008001038001250121250160014416002500162500315018531504000204000630025630010000307注：1、属于该铸件的较小尺寸的加工余量与最大轮廓尺寸的加工余量一样； 2、此表加工余量仅指一个面的加工余量，对于柱面和两面加工的铸件，铸件轮廓尺寸应为最终机械加工后成品尺寸与两倍加工余量之和；5.3外表粗糙度检测外表粗糙度总体检测原则依据图纸要求，当图纸无要执行国标GB/T15056-1994；5.3.1一般情况下，外表粗糙度要求 Ra50，铸件难以清理的部位，局部允许 Ra100，待
9、加工外表允许降低1级； 5.3.2.使用面积法作为验收依据面积法常用的比较样块评定铸件外表粗糙度；方法如下： 1铸造外表粗糙度比较样块应符合GB6060.1-1997标准； 2按照国标BWZ001-88评定铸件外表粗糙度的等级； 3铸件的浇道、冒口、修补的剩余外表及铸造外表缺陷如粘砂、结疤等不列为被检外表； 4以铸造外表粗糙度比较样块为对照标准，对被检铸件的铸造外表用视觉或触觉的方法进展比照； 5用样块比照时，应选用适于铸造合金材料和工艺方法的样块进展比照； 6被检的铸造外表必须清理干净，样块外表和被检外表均不得有锈蚀处； 7用样块比照时，砂型铸造外表被检点数应符合表7的规定；特种铸造外表被检
10、点数应按表8的规定加倍；被检点应平均分布，每点的被检面积不得小于与之比照面的面积；表7 被检铸造外表最低检测数被检铸造外外表积(cm2)20020010001001000010000被检点数(个)不少于2每200 cm2不少于1每1000 cm2不少于1不少于40 8当被检铸造外表的粗糙度介于比较样块两级参数值之间者，所确定的被检铸造外表的粗糙度等级为粗的一级； 9对被检铸造外表，以其80%的外表所到达的最粗外表粗糙度等级，为该铸造外表粗糙度等级；5.3.3铸件外表清理检测铸件几何形状必须完整，非加工面上的清理损伤不应大于该处的尺寸偏差，加工面上的损伤不应大于该处加工余量的1/2；允许铸件外表
11、有少量的局部低凹或打磨痕迹，在直径不大于 8mm，并能保证铸件规定的最小的壁厚； 5.3.3为去除铸造缺陷而打磨后的铸件外表粗糙度应与一般铸件外表粗糙度根本一致； 5.3.4除特殊情况外，铸件外表允许残留的浇冒口、毛刺，多肉剩余量应按表8的要求进展；表8 浇冒口、毛刺、多肉等允许残留量值类 别非加工面凸出高度(mm)加工面凸出高度(mm)外外表非外外表浇冒口剩余量-0.50.5224毛刺剩余量0212多肉剩余量122铸件外表须经过防锈处理，保证在铸件进入面加工时不得有任何的锈蚀；铸件外表如有油漆要求的，必须按有关涂装规定执行；5.4铸件重量检测5.4.1对于没有特殊要求的铸件，重量偏差可以不作为验收依据；如果技术条件有要求，供需双方协商后，铸件的重量偏差也应作为验收依据，一般应符合表6的规定；表6 铸件重量偏差公称重量(Kg)2002005005001000100050005000100001000030000300005000050000铸件重量上偏差(%)87.576.565.554.56.铸件外观图片参考本规由222品质部提出 雪刚 雪刚 . z.
