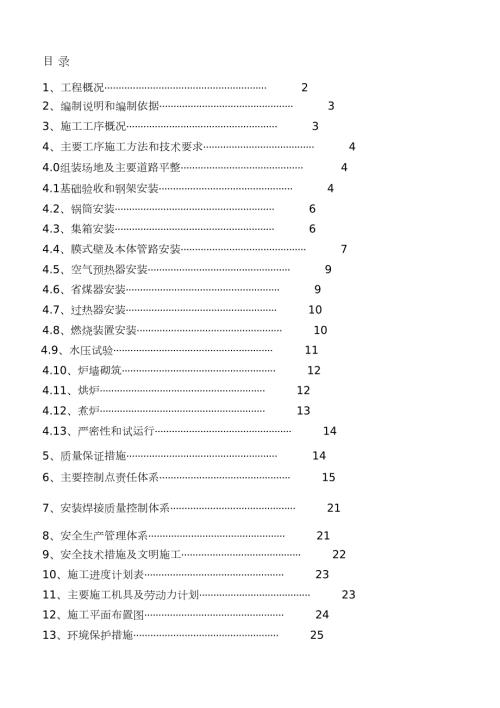

1、目 录1、工程概况 22、编制说明和编制依据 33、施工工序概况 34、主要工序施工方法和技术要求 44.0组装场地及主要道路平整 44.1基础验收和钢架安装 44.2、锅筒安装 64.3、集箱安装 64.4、膜式壁及本体管路安装 74.5、空气预热器安装 94.6、省煤器安装 94.7、过热器安装 104.8、燃烧装置安装 104.9、水压试验 114.10、炉墙砌筑 124.11、烘炉 124.12、煮炉 134.13、严密性和试运行 145、质量保证措施 146、主要控制点责任体系 157、安装焊接质量控制体系 218、安全生产管理体系 219、安全技术措施及文明施工 2210、施工进度
2、计划表 2311、主要施工机具及劳动力计划 2312、施工平面布置图 2413、环境保护措施 25 1、工程概况1.1工程规模本工程为湖南江华坤昊实业有限公司热电厂锅炉安装工程，该工程为一台75t/h中压参数自然循环全燃高炉煤气锅炉，由江西江联能源环保股份有限公司设计生产，锅炉型号为： JG-75/3.82-Q，主要结构为：钢架结构、呈 字型布置，前吊后支，水管系统、过热器全部悬吊于锅炉顶板上，省煤器、高温空气预热器等尾部受热面则采用积木式结构布置在尾部框架上，低温空气预热器支在尾部钢架上。炉膛断面为 5810mm*5810mm的正方形， 8个燃烧器布置在四角上。整个水冷壁分成 12个循环回路
3、前后及两侧各三个回路，每面墙的侧边回路由 20根 ?60*4管子组成，中间回路由 24根 ?60*4管子组成，锅水由4根 ?273*8下降管引出，再由 24108*4.5的分配管分别引入水冷壁的各个集箱。锅炉采用单锅筒（或称汽包），锅筒内径为 1500mm，壁厚 46mm，筒身直段长 6350mm，材质为 Q245R，锅内一次分离装置为 24只直径为 ?219mm的旋风分离器，前后 2排布置。锅炉本体材料倒运约 350吨，厂家发货为散装组件。1.2主要技术参数锅炉主要技术参数如下：额定蒸发量：75t/h设计蒸汽压力：设计蒸汽温度：给水温度：3.82MPa45010420空气预热器进风温度排烟
4、温度：15587.5%0#轻柴油7度锅炉设计热效率：点火及助燃用油：抗地震烈度：锅炉总重为 354.3吨，其中钢结构部分为 130.25吨，锅筒及其内部结构装置为 16.73吨，其余为集箱、空气预热器、省煤器、水冷壁、本体管路等重量。2、编制说明和编制依据2.1编制说明 2.1.1为了保证工程合理、有序、顺利进行，保证工程工期、确保施工质量，使工程在施工过程中有据可依，特编制本方案，本方案仅用于指导本工程施工。2.1.2开工前要对图纸进行会审、办理开工报告、撰写其它施工技术文件， 、向当地锅炉监察部门办理施工告知、备案手续，接受技术监督部门监督。2.1.3本体管路、水冷壁、各个集箱安装前必须对
5、母材进行光谱分析、理化试验，对焊接工艺进行评定，以上数据均对指导生产有重要意义。2.1.4锅炉散件、自购辅材等进场时要严格验收，收取合格证、材质书，清点材料并分类摆放，做好重要部件、稀有部件的采保措施，填写验收资料。2.1.5安装过程中的各个节点，施工记录，交工资料必须与安装同步。2.1.6设立辅材、焊材一级库、二级裤，严格发放、回收并完善相关手续、资料。2.2编制依据2.2.1江西江联有限公司提供的全套锅炉本体图及相关说明书2.2.2 ?2.2.3 ?电力建设施工及验收技术规范 ?（锅炉机组篇）DL/T5047 952.2.4 ? JB/T4730.2-2005(第 2部分射线检测 )GB5
6、0273 20092.2.5 ?蒸汽锅炉安全技术监察规程 ?、?实用锅炉手册 ?、?锅炉压力容器安全监察条例 ?、?工业炉砌筑工程施工及验收规范 ?3、施工工序概况锅炉本体主要部件安装主要过程基础验收材料到货检验钢架组对安装锅筒吊装集箱安装水冷壁组对、吊装空气预热器安装省煤器安装水压试验平台、爬梯安装安装过热器安装本体管路安装密封装置、钢性梁安装燃烧、点火系统安装漏风试验外护板安装筑炉、保温烘炉、煮炉严密性试验、试运行交工、验收注：因为锅炉施工工序比较复杂，在施工过程中各工种要密切配合，上一道 工序的施工绝不能影响下一道工序施工，杜绝工序混乱造成的质量不合格、窝工等现象。4、主要工序、施工方法
7、和技术要求4.0组装场地及主要道路平整4.0.0锅炉框架、设备到货前应对组装场地及主要道路进行夯实、平整，达到可通重车的标准。钢架、设备安装前锅炉房吊装区域应达到通车及吊装要求。安装前预制制作平台、胎具、吊笼、临时吊装平台等（另在中说明）。开工准备工作按下表：9、施工平面布置图准备项目单位数量101601备注组装平台、胎具等制作安装150200斜垫铁加工T16-20T/每根立柱 16块吊耳、吊笼、吊装平台制作安装道路及场地平整、夯实、铺垫41基础验收及钢架安装/项14.1 .1锅炉钢架及辅助设备就位前，必须进行基础验收，基础上要有明确的标高（且不小于两处）和中心线，基础表面不得有裂纹、凹坑等缺
8、陷。4.1.2基础上纵、横中心线应相互垂直，坐标位置允许偏差为平面标高允许偏差为 0-20mm，平面外形尺寸 20mm。20mm，不同4.1.3柱子在安装前要从顶部开始测量，在立柱上标出 1m标高线，作为以后安装其他部件的基准标高，柱子安装垂直度要不大于高度的 1，且不超过 10mm.4.1.4柱子安装采用垫铁安装，每根柱子下设四组斜垫铁，规格为：100200=20mm以内，待钢架安装找正完毕用手锤敲击无松动后，将垫铁与柱脚板、预埋板焊接牢固，然后与预埋螺纹钢筋焊接牢固。4.1.5钢架先在地下组对，组对分四片，按柱号 Z1左Z1右，Z2左Z2右，Z3左Z3右，Z4左Z4 右。钢架组对中心线、对
9、角线及水平度必须认真复测，严格控制，最大允许偏差如下表：钢架组对允许偏差（ mm）序号检查项目允许偏差 12345678各柱子位置5任意两柱子间的距离其他横梁标高间距的 1/1000，且不大于 105长度的 1/1000，且不大于 33横梁间水平度各柱子相互间标高之差柱子的铅垂度高度的 1/1000，且不大于 10长度的 1.5/1000，且不大于 150-5各柱子相应两对角线的长度之差支撑锅筒的梁的标高4.1.6钢架材料全部为 Q235，组对时焊条用 J422，即 E4303，焊缝高度、焊接长度、焊接方法要严格按图纸执行，如图中无明确要求，现场焊接时要焊接牢固，外观检查要合格。4.1.7立柱
10、横梁、平台等各支撑件，严禁任意切割孔洞，如必须切割时，在切割处要采取加固措施；钢架组对前在地上横三排 D37710无缝管、每排 2根、拉线调水平，以便组对钢架时能控制偏差。4.1.8钢架在地面组对完毕，各部位尺寸经严格复测，确认无误后，方可吊装，吊装时，采用 2台 50吨吊车为主吊（多增加了一台），12吨吊车为副吊配合进行溜尾吊装。4.1.9吊装过程中要采取专人负责制，由技术过关的起重工指挥，起吊要平稳 .4.1.10钢架吊装完毕后，要及时组装横梁、斜撑进行加固， 2#、3#、4#柱上部用横梁加固后，留出下部暂时不安装横梁进行加固，供炉膛水冷壁安装时进料。4.1.11钢架吊装就位后，要用揽风
11、绳临时拉撑四角，待钢架精平完毕、且柱脚和基础底版焊接牢固每两片钢架侧面两两用横梁连接牢固后，方可拆去临时拉撑；钢架、横梁安装焊接准备完毕前，即可在 0平面组对炉顶大平台及大板梁，炉顶大平台重 25.3吨，标高 24.1米，起重半径 15米，使用 130吨汽车吊半个台班吊装到位。4.1.12钢架安装完毕后要及时报验，待各相关单位检察合格后，及时对柱脚灌浆隐蔽 .并做好记录。4.2锅筒安装4.2.1钢架、横梁固定完毕后，方可进行锅筒吊装，锅筒安装标高要依钢架1m标高线为准。 4.2.2锅筒安装前，必须仔细检查各接管座的角焊缝，将其内部清理干净，复核汽包、联箱上的铳眼、中心线，并对外表进行认真检查，
12、看有无明显疤痕。4.2.3复查锅筒内部装置，零部件数量不得缺少，蒸汽、给水等所有连接隔板应严密不漏，各处焊缝应无漏焊和裂纹。4.2.4锅筒吊装利用原钢架结构，并在现场用 325*12做两个扒杆， 16a槽钢加固，作为起吊支撑，用两台 5吨卷扬机设滑轮组起吊，一台 5吨卷扬机换向就位。4.2.5滑轮组吊点要设置在汽包两头，因锅筒长度大于两立柱中心线距离，因此，锅筒吊装时必须有一定的倾斜度，以保证锅筒顺利就位。4.2.6锅筒安装依前后墙轴线为中心，安装中心标高为： 23.1m，锅筒单重：13.419T，内件重： 1.594T，悬吊装置重： 1.717T总计： 16.73T，锅筒吊装过程要平稳、缓慢
13、必要时对起吊绳索做临时固定。4.2.7锅筒就位后，用吊杆连接好，并拧紧螺栓，然后找正其标高、水平位置和水平度。4.2.8锅筒找正后，用 20#槽钢临时固定，防止在安装过程中发生位移，待管路安装结束后，在将其拆除。4.2.9锅筒定位时，应按膨胀系统图要求，给其留足膨胀量。4.2.10锅筒安装检查允许偏差值如下表：序号检查项目允许偏差（ mm）51234标高与安装基准线的水平方向距离纵、横不水平度5纵 2、横 1按图纸要求膨胀位移值留设4.3集箱安装4.3.1集箱安装工艺程序：集箱检查集箱画线起吊就位找正固定4.3.2集箱起吊前检查集箱的外观质量、管座质量、尺寸、数量要符合图纸要求，复核中心线铳
14、眼要准确无误。4.3.3检查集箱上管头上的凹凸平整度，以及歪斜情况，不符合要求的要用火焰矫正，矫正温度要小于 600；集箱封头材质为 15CrMoG，焊丝用 TIG-R31， 焊条用 R307，焊后进行 60020热处理，复合硅酸铝保温，焊接前对焊条进行烘烤，烘干后放入保温筒带入现场。4.3.4清理集箱内杂物，并临时封闭所有管头，以防杂物进入集箱。4.3.5水冷壁集箱随水冷壁一起起吊，其它集箱用 50吨汽车吊车起吊，到位后要固定牢靠，必要时可设临时支撑，找平、找正工作结束后设临时支撑固定，待受热面管安装完毕后，拆除临时支撑，按图纸要求留出膨胀位移。4.3.6集箱安装允许偏差要求见下表：序号检查
15、项目允许偏差（ mm）1234标高55水平位置偏差纵向水平度热膨胀值2按图要求4.4膜式壁水冷壁及本体管路安装4.4.1组对前对现场空间进行空间测量、论证，每侧整片水冷壁整体组对、吊装是否能转开，安装顺序为前、左、右、后水冷壁。做临时组对平台，将锅炉基础向尾部延伸，长度为整片水冷壁长的 90%，留出组对集箱的空间。吊装时根据重量选 2台汽车吊配合， 1台主吊、 1台溜尾；左右两侧膜式水冷壁吊装时可在炉顶大板梁上设 2个大型葫芦帮助转向。4.4.2水冷壁安装程序：安装前检查管头找正及打磨水冷壁组合件组对集箱对口焊接无损探伤起吊临时固定悬吊装置安装整体找正、吊杆调整定位外观检查拆除临时支撑4.4.
16、3安装前仔细检查管子外表有无裂纹，严重划痕，压扁，分层等缺陷，并在平台上检查其平整度，并给予必要校正。4.4.4管组安装前要逐个进行通球试验，通球用球采用 0.75D的木球，木球要编号，严格管理。4.4.5管口组对焊接前要将管外端 1015mm清除油垢和铁锈，直至漏出金属光泽，部分未来得及施焊的焊口，可涂上一层虫胶漆，以防生锈 。4.4.6水冷壁焊接采用氩弧焊打底、盖面，氩弧焊丝为： TIG-J50，焊接焊丝要严格管理，做好发放记录。 4.4.7参与焊接的焊工必须经培训、考核合格后，持劳动局颁发的锅炉压力容器合格证持证上岗。4.4.8所有膜式壁焊口经外观检查合格后，进行 25%承压设备无损检测
17、第 2部分JB/T4730.2-2005和?钢熔化焊对接接头射线照相和质量分级 ?GB3323 2005的规定执行，级合格。4.4.9锅炉下降管（273*8）的焊接采用氩弧焊打底，氩弧焊丝为：TIG-J50，盖面采用 E4303即 J422焊条，下降管与汽包对接处、主蒸汽管材质为 15CrMoG，焊丝采用 TIG-R31，焊条选 R307焊接前对焊条进行烘烤，烘干后放入保温筒带入现场，但焊口要进行热处理和 100%射线探伤，检验按按 4.4.7的规定级合格。4.4.10膜式壁管口对口安装时 ,如对口错边量和弯折度超过允许偏差时 ,应割开膜式壁中间的连接钢板一段距离进行调整 ,调整完毕后再将割缝
18、焊好。4.4.11膜式壁吊装前，要按密封装置图纸要求，将炉膛等部位的间隙用密封条和钢板补焊密封严密，防止运行时烟尘外漏，保证密封.焊接用焊条碳钢间用E4303。4.4.12炉膛膜式壁吊装时 ,要按顺序进行 :先安装前墙、两侧墙，最后安装后墙。4.4.13膜式壁临时就位后，应及时补装两侧立柱之间的横梁及顶部悬吊梁。4.4.14膜式壁组件允许偏差见下表：序号检查项目允许偏差（ mm）12345组件对角线差组件宽度102/1000，最大 15相邻管间距组件长度 553集箱间中心线垂直度4.5空气预热器安装4.5.1空气预热器安装程序：管箱清扫下部支撑框就位、找正固定下部管箱与托架焊接固定、上部管箱起
19、吊、就位、找正连接风管起吊就位 风管上膨胀节装配、膨胀节焊接上部支撑框就位、找正固定上部管箱与托架焊接固定焊接外护板安装4.5.2安装前检查管箱质量，管板及管口应无裂纹、砂眼等能引起漏风的缺陷， 如有缺陷要及时修补。4.5.3检查管箱外形尺寸及管板外不平度。4.5.4管箱起吊顺序由上而下，逐节起吊，膨胀节与管箱、风管在焊接之前要先做冷拉工作。4.5.5空气预热器焊接要严格按图纸执行，不允许漏焊 .焊接完毕后要与冷、热风道一起进行风压试验。4.5.6空气预热器安装允许偏差见下表：序号检查项目支撑框的水平方向位置支撑框架标高允许偏差（ mm）31230-5管箱垂直度高度的 14.6省煤器安装4.6
20、1省煤器安装工序：蛇形管、集箱质量检验集箱安装省煤器防磨罩安装焊口外观检验分片吊装就位焊口射线检验对口焊接定位板安装外护板安装4.6.2省煤器蛇形管在安装前必须将管端内外 1015mm范围内打磨干净，直至露出金属光泽。4.6.3安装前应对管子进行外观检查，看是否有裂纹，分层、压扁等缺陷，并校正管片平整度。4.6.4管口焊接采用氩弧焊打底、盖面的焊接方式，氩弧焊丝为： TIG-J50，焊后外观检查合格后进行 25%射线检验，级合格。4.6.5省煤器安装允许偏差见下表：序号检查项目允许偏差（ mm）12345组件宽度510组件对角线差联箱中心线距蛇形管弯头端头长度组件边管垂直度105边缘管与炉墙
21、间隙符合图纸要求4.7过热器安装（焊接完毕对局部低合金焊口进行火焰热处理）4.7.1过热器安装时，先将联箱找正固定后安装基准蛇形管，基准蛇形管安 装中，仔细检查蛇形管与联箱管头对接情况和联箱中心距蛇形管端部的长度偏差，待基准蛇形管找正固定后再安装其余管排。4.7.2合金钢部件加热校正时，加热温度控制在钢材临界以下。4.7.3高温过热器出口集箱及蛇形管材质为 15CrMoG，管口焊接采用氩弧焊打底、盖面的焊接方式，氩弧焊丝为： TIG-R31，集箱封头用 R307焊条盖面；低温过热器焊丝为： TIG-J50。焊后外观检查合格后进行 25%射线检验，级合格。4.7.4过热器安装允许偏差见下表：序号
22、检查项目允许偏差（ mm）101234蛇形管自由端管排间距5管排平整度 20边缘管与炉墙间隙符合图纸要求4.8燃烧装置安装4.8.1燃烧装置安装程序：部件质量检验连接件、固定板安装布风板、支吊架安装仪表件安装一、二次风管就位、安装风帽安装耐火浇注料浇注4.8.2四个角上的 8个燃烧器安装前要拉对角线，计算角度，严格按设计方位、角度安装，保证锅炉燃烧率。4.8.3安装前仔细检查配风器及各条焊缝的严密性，保证严密不漏。4.8.4挡板与轴应固定牢靠，轴封要严密不漏，开闭灵活，轴端头上要作出挡板实际开闭位置标志。4.8.5操作装置应灵活可靠，指示刻度应于挡板实际位置相符，点火前要再次核对挡板实际位置。
23、4.8.6风帽安装时要用胶带纸缠绕保护好风眼，待耐火混凝土浇注完毕后再拆掉胶带纸，保证通风畅通。4.8.7安装允许偏差 序号检查项目允许偏差（ mm）123456燃烧器喷口标高燃烧器之间距离53喷口与一次风道间隙喷口与二次风道肋板间隙喉口与油枪的同轴度上下摆动角度581015 3符合图纸4.9本体水压试验（附：水压试验压力控制图）4.9.1锅炉的汽水系统及其附属装置安装完毕后必须进行水压试验， 试压时要选择天气情况良好时进行。对于汽包、水冷壁等，由于它们可将水完全放尽，因此可充进较少处理的水，当然，如果充进经除盐处理的水会更好；对于过热器系统，必须使用除盐水，以防止其内部出现沉积、局部腐蚀等情
24、况；水压试验水温一般在30 50之间，不得低于 21，也不能高于 80，环境温度不得低于 5，否则，现场要有防冻措施。4.9.2锅炉的主气阀、出水阀、排污阀和给水截止阀要和锅炉一起进行水压试验，水压试验压力为锅筒工作压力的 1.25倍，锅筒工作压力为 4.2MPa，试验压力即 5.25MPa。4.9.3水压试验前必须对锅筒、集箱等受压元件进行外表检查，并使内部清理干净，水冷壁、集箱及其他本体管路的管道要保证畅通。4.9.4在整个试压系统的最顶部和最底部各装设一块压力表， 其精度等级不得低于 1.6级，压力表必须经校验合格，表径不得小于 150mm，表盘量程为试验压力的 1.53倍，现场可装设两
25、块量程为 010MPa的压力表。4.9.5试压时，最高处要装设排气阀，最低点要装设排水管道，试压用水的温度不得低于环境温度（防止表面产生冷凝水），锅炉注水时先打开排气阀，直到排气阀有水流出，方可关闭阀门，检查有无漏水现象。4.9.6确定注满水无漏点后，开始缓慢升压，升压速度不得大于当升压到 0.30.4MPa时，暂停升压，进行检查，消除渗漏点。0.3MPa/min，4.9.7当压力升至 3.82MPa时，暂停升压，检查各部位，在无漏水或变形等异常现象时继续升到试验压力 5.25MPa。锅炉在试验压力下保持 20min，压力下降不超过 0.05MPa，然后回降至 3.82MPa再进行一次全面检查
26、检查期间压力不变， 受压元件金属壁和焊缝上应无水珠和水雾，无可见残余变形则试压合格。4.9.8当水压试验不合格时，应在泄压后及时进行返修，返修后重做水压试验 .4.9.9水压试验合格后，应对锅炉进行氮气吹扫（没有条件时用压缩空气） ，直至将污垢、水份全部排干净，要做好试压、吹扫记录，请监理公司和甲方代表签字确认，并及时将锅炉内水排放到下水道或甲方指定排水沟内， 不得随意乱排。4.10炉墙砌筑（业主或厂家砌筑）筑炉结束后要立即进行烘炉。4.11烘炉4.11.1烘炉前必须具备的条件：a、锅炉及其水处理、冷水、排污、煤气、除渣、送风、除尘、照明、循环冷却水等系统均应安装完毕，并经试运转合格。b、炉
27、体砌筑和绝热工程应结束，相关系统风压试验合格。c、电气、仪表安装、调试完毕。d、锅炉给水符合国家标准的相关规定。e、锅炉和集箱上的膨胀指示器应安装完毕，在冷水状态下要调整到0位。f、炉墙上的测温点和灰浆取样点应设置完毕，管道、烟道、风道的阀门及其挡板要注明介质流向，开启方向及开启指示。4.11.2烘炉开始不得用烈火烘烤，前两天用木材燃烧进行烘栲，第三天可适当用煤气，为了不使火势太旺，烟道风闸一般要控制在 1/61/3的开度，燃烧的火焰要放在燃烧床中间。4.11.3烘炉初期 48小时内排烟温度要控制在 50左右， 48小时后，可逐步加大火势，将排烟温度提高到 6080，稳定 24小时。4.11.
28、4进一步加大火势，将排烟温度提高到 100，稳定 48小时。4.11.5继续加大火势，将排烟温度提高到 155，稳定 10小时，停止加大火焰，检测各取样点，分析烘炉情况。4.11.6根据炉墙结构，烘炉时间应控制在七天左右为宜。4.11.7烘炉由业主组织，并出具烘炉专项方案，我方积极配合。4.11.8烘炉升温曲线图：（排烟温度） 155500天数12345674.12煮炉4.12.1烘炉进行到第七天的时候，即可进行煮炉工作，煮炉时药液加入要控制高度，加药时，炉水应在底水位，不能超过过热器而进入过热器中。4.12.2煮炉开始时加药量可按下表配方加药：3加药量（ Kg/m）药品名称铁锈较薄23铁锈较
29、厚34氢氧化钠磷酸三钠23344.12.3药品加入要先配成溶液后再加入锅炉，配制和加液时要小心操作，防止溶液飞溅，灼伤皮肤，操作时要采取安全措施，戴好防护眼镜、手套等防护用品。4.12.4煮炉时间为 23天，药品加入后，升压至 1.962.45MPa，排气量10%15%，煮炉 24小时后，从下部各排污点轮流排水检查，直至水质达到合格为止。4.12.5煮炉结束后要换水冲洗，并冲洗与药液接触过的阀门，清除锅筒、集箱内的沉积物，检查排污阀是否堵塞，锅筒、集箱内壁呈现黑褐色为合格。4.13严密性试验和试运行4.13.1烘炉、煮炉合格后要按以下步骤进行试运行：a、锅炉升压至 0.3MPa，对锅炉范围内的
30、发法兰、人孔、手孔和其他连接螺栓进行一次热紧。b、逐步升压到 3.82MPa，检查各连接处的严密性，同时观察锅筒、集箱、管 路和支架的热胀情况。c、严密性试验合格后，按设计和规范要求对安全阀进行调试，并加设铅封.4.13.2上述工作结束后，带负荷连续时运行 48小时，运转正常合格后，做好试运行记录，请相关单位代表签字确认，做好交工准备。5 、质量保证措施5.1我公司建立、推行、实施，形成了一整套完善的主要控制点责任体系、安装焊接质量控制体系（见：6主要控制点责任体系、 7安装焊接质量控制体系），从施工开始到施工结束，每一道工序都有相关的质量控制程序，施工项目已严格按照公司质量体系文件运行。5.
31、2公司确立“科学管理，质量一流；竭诚服务、用户满意”的质量管理方针目标，确保工程施工项目的质量优良，服务满意。5.3项目部建立以项目经理为首的质量管理组织机构，建立健全质量管理体系，各专业配备专职质量检查员，以责授权，责任到人。5.4严把工序控制关，实行质量层层负责制，做好工序间交接检查和质量管理部门的专检，做好工序间交接检查和质量管理部门的专检严格执行级质量控制制度。A、B、C三5.5做好施工前的图纸自审、会审、技术交底工作，使每个施工人员做到心中有数。5.6依据施工图及有关现行规范规程，结合工程实际情况编制切实可行的施工方案，指导施工全过程。5.7制定质量予控计划，按计划抓质量，切实做到工
32、程质量的动态管理。5.8根据工程特点，结合施工实际，推广“新材料、新工艺、新技术”，不断提高施工质量。5.9对工程材料、设备的质量控制5.9.1自行采购的工程材料，在作市场调查的基础上，通过招标方式采购，并由甲方参与认可。没有合格证的材料不得在工程上使用；需复验的材料不经检验合格不得使用。材料、设备应按规定条件贮存，分类清楚，标识齐全。5.9.2甲方供应的设备、材料、在安装前，应与甲方供应人员一起进行检查交接，并办理手续。同时甲方向施工单位提供产品质量证明书、合格证。5.10对施工过程的质量控制 5.10.1施工过程的质量控制必须以施工方案，技术交底指导施工，坚持“三检一评”制度。下进行，剥削
33、电缆时不得伤害电缆芯线，电缆头制作完毕应检查电缆的绝缘情况。5.11施工后的质量控制在工程竣工后的一个月内，完成交工资料的编制整理成册工作，格式和内容应符合档案文件的要求，交工文件应做到完整、真实、字迹清楚，装订整齐。6、主要控制点责任体系控制环控制点控制责任人员及控制方式校编制节控制主控制见证备注主要控制内容要依据编号名称编名称批准审核号核（1）锅炉总图是否经质量技术监督条例交接记设计文件图纸部门审批、制造单位必须有符合规定1.1.7(4)条例1.2.1蒸规第 8条项目部技项目专业录、复术负责人部质队施查 记业主、监11会审的制造许可证审查理（2）图纸技术资料是否齐全，各专确认检员工员录、会
34、审记录业之间相关联图纸的核对手册（1）查对零部件和附属设备的数量锅炉部件验蒸规第通知部件规格（ 2）复查主要部件的几何尺寸专业专业检查记业质检材料8条,制造厂业主、监项目部质检员22验收及外观质量（ 3）检查出厂质量证明交货清单及图纸理录主、书（ 4）对存在问题的整理并报有关员员收监理部门审查审查制造厂供料的出厂质量证明书、出厂标记移植，材料及自购焊条的出厂质专通材料验质量证专业蒸规第三章项目部技业队知业业主、监3434材料明书、文件量证明书符合现行标准和工艺评定的规定，并予以确认。理术负责人施工员主、监理收员合格证焊接工艺项目通知试验项目、程序、检验标准符合规程要求提供的报告、试件，试验数据
35、齐全有结论，手续完整。焊接工艺评定报告工艺评定蒸规附公司总工程师部技施工术负员责人项目经理评定录 1监理工艺专业负责负责人、胀接项目经胀接工工艺检查胀管器质量及试件的质量，确定蒸规第六章理、管道项目技术胀接工艺规程5656规程合适的胀管率，指定胀接工艺规程。主任工程负责人师艺人施工员编制施工组织施工公司管理标准、设计文件、规范、项目经施工组织设计(施工中温中压以下专业负责人组织内容齐全，技术先进，经济合理，切理、管道主任工程师项目部技术负责人施工员设计（施实可行。设计合同、计划、方案 )锅炉 控制环节控制点控制责任人员及控制方式校控制主控制见证备注主要控制内容要依据编号名编名称批准审核编制称号
36、核（或方工方案）审批焊接工艺评定报告及胀接工艺规程高温高压锅炉公司总工程师案）焊接资格审定焊接责任人焊接资格上岗焊工是否为持证焊工 ,焊接工作蒸规第项目部质检员施工员焊工名单77是否与合格项目相一致。65条队负责人及有关人员参加技术安全技术交清工程量、工程特点、设计要求、安全采用的规程、质量标准、技术措施、项目部项目部质检员、安施工企业管理标准技术交底记录88技术负责员、班交底交底特殊工器具及安全等。人全员组绘制排管图施工排管图按锅炉图纸进行绘制注明编号，必须有制图及审核的签名项目部质检员队负责人99锅炉图纸施工图纸员、班排管图组基础验收通知业质量座标位置、标高、几何尺寸、水平度、 GBJ104、项目部质检员队技术负责人质检员施工班组交接记录101112101112复查地脚螺栓孔复验合格，办理中间交接SDJ245第2.1.1条主、监理探伤人员资格审定项目部技术负责人
