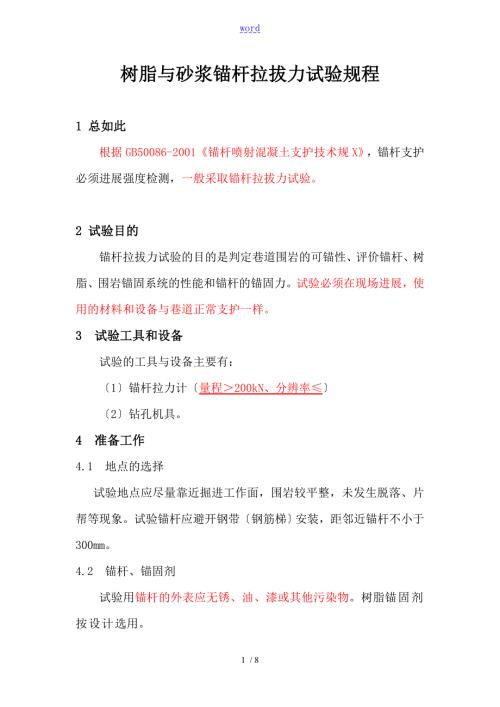

1、word：制：树脂与砂浆锚杆拉拔力试验规程1 总如此根据GB50086-2001锚杆喷射混凝土支护技术规X，锚杆支护必须进展强度检测，一般采取锚杆拉拔力试验。2 试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进展，使用的材料和设备与巷道正常支护一样。3 试验工具和设备试验的工具与设备主要有：1锚杆拉力计量程200kN、分辨率2钻孔机具。4 准备工作4.1 地点的选择 试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。试验锚杆应避开钢带钢筋梯安装，距邻近锚杆不小于300mm。4.2 锚杆、锚固剂 试验用锚杆的外
2、表应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。4.3 钻孔 用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂药卷直径。4.4 锚杆安装1将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；2用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转510秒停止；3等待30秒后，退下锚杆钻机；4做好标记，以备试验。5 拉拔试验。时间过短影响锚固剂固化后的强度，时间过长如此因巷道围岩发生变形影响测量结果。按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前，检查手动泵或电动泵的油量和各连接部位是否结实，确认无误后再进展试验。试验由两人完成，一人加载，一人记录见表A.1。试验时
3、应缓慢均匀地操作手动泵压杆。当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。6 锚杆拉拔测试要求1平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。2锚杆规X规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值kN，即PAnPA ； 同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90，即PAmin 0.9PA ； PAn同批试件抗拔力的平均值KN；PA -锚杆设计锚固力KN； PAmin-同批试件抗拔力的最小值KN；试验要求:(1)、锚杆：16mm左旋
4、无纵筋等强螺纹钢锚杆，抗拔力大于，计算式 PA =210 N/22012 kN；(2)、18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于，计算式 PA =210 N/2254.52kN；(3)、20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式 PA =210 N/2314.22kN；(4)、22mm左旋无纵筋等强螺纹钢级锚杆，抗拔力大于80KN，计算式 PA =210 N/2380.12kN；22mm左旋无纵筋等强螺纹钢级锚杆，抗拔力大于114.5KN，计算式PA=300 N/2380.12kN。7 锚杆支护设计强度根据GB50086-2001锚杆喷射混凝土支护技术规X，巷道宽度一般B
5、5.0米，锚杆支护20mm螺纹钢级锚杆，抗拔力大于66KN表1；水泵房、中央变电所等中型硐室工程巷道宽度一般B8.0米，22mm螺纹钢级锚杆，抗拔力大于80KN。破碎硐室、大件组装硐室等大型硐室工程巷道宽度一般B22mm螺纹钢表2。表A.1 锚杆拉拔力试验记录表 巷道名称：一般平巷PA =66kN锚杆组号锚杆序号时间锚杆长度mm锚杆直径mm孔径mm锚固长度mm锚固剂直径mm拉拔力kN单值平均值112321233123试验人：记录人：年 月 日表A.2 锚杆拉拔力试验记录表 巷道名称：大型硐室 PA kN锚杆组号锚杆序号时间锚杆长度mm锚杆直径mm孔径mm锚固长度mm锚固剂直径mm拉拔力kN单值
6、平均值112321233123试验人：记录人：年 月 日8 须知事项8.1 锚杆拉拔计在试验过程中应固定牢靠。8.2 锚杆拉拔时应缓慢地逐级均匀加载，直到锚杆滑动或杆体破坏为止，并作详细记录。8.3 拉拔锚杆时，拉拔装置下方和两侧不得站人。8.4 拉拔时设专人监视顶板，以保证操作人员安全。8.5 测试锚杆按规定比例测试，选择好测试点，不能做破坏性试验。8.6 拉拔合格的锚杆要挂好合格标签，如发现不合格的锚杆要按规定补打，在进展测试。 8.7 拉拔时严禁有人通过，两边放好警戒，以防止工具脱落伤人。8.8 测试后要将锚杆螺母拧紧，保管好设备。二一一年九月先查出这个根本数据：1、如果是三级钢筋，如此其抗拉强度为400N/mm22、如果是二级钢筋，如此其抗拉强度为310N/mm2；3、如果是一级钢筋，如此其抗拉强度为210N/mm22，二级钢筋的最大拉力就是117.8KN；一级钢筋的最大拉力就是79.8KN。二级钢计算：直径25mm252543101000=钢筋的面积设计抗拔力抗拉强度为310N/mm1、单位力度HPB300,HRB335, HRB400,HRB500,钢筋抗拉强度设计值分别是270N/mm、300N/mm、360N/mm、435N/mm。GB 50010-2010 混凝土结构设计规X向左转|向右转8 / 8
