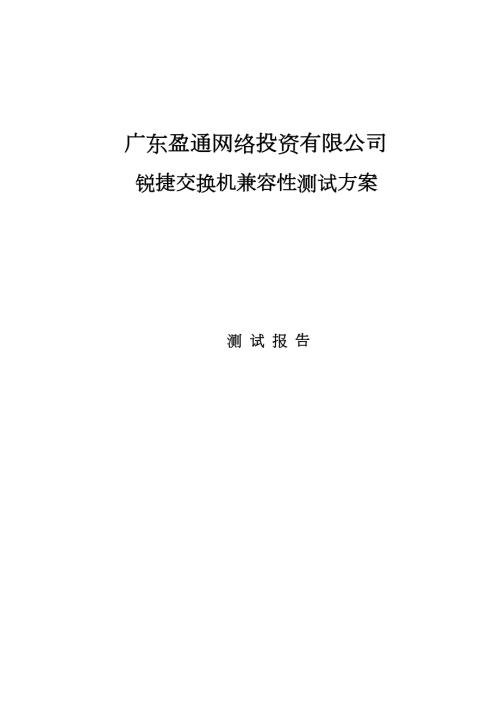

1、 博达交换机评估测试报告 广东盈通网络投资有限公司锐捷交换机兼容性测试方案测 试 报 告工程运维部-运维技术中心2014年4月 目 录一测试目的2二测试内容2三测试设备列表2四测试所需设备及说明2五测试项目21.与网内光纤收发器及光模块兼容性测试32与网内交换机互通性测试43交换机对广播风暴的抑制性能测试5一测试目的检测锐捷网络有限责任公司的的5750-24口全光交换机对广播风暴抑制的性能及全光交换机与我司在网光纤收发器（九博、亿兆未来、格林威尔）及光模块对通的兼容性等功能。二测试内容测试锐捷交换机对广播风暴抑制的性能及与九博、亿兆未来、格林威尔收发器及对应的光模块的兼容性情况。三测试设备列表
2、本次测试主要针对锐捷24全光交换机，测试设备如下：品牌型号简单描述锐捷5750-24SFP/8GT-E24全光交换机四测试所需设备及说明名称数量网络测试仪2千兆、百兆光模块2PC机/笔记本电脑2九博、亿兆未来、格林威尔收发器各1双绞线6华为3700交换机1H3CS5600交换机1光纤跳线2五测试项目1.与网内光纤收发器及光模块兼容性测试【测试项目】：与在网光纤收发器的兼容性测试【测试目的】：通过测试检验锐捷交换机与我司在网收发器及光模块的兼容性能【测试工具】：网络测试仪【测试过程】：a. 如图连接网络，网络测试仪连接锐捷交换机(电口模块)及九博/亿兆未来/格林威尔厂家客户端光纤收发器FE接口，
3、锐捷交换机光口插上对应光模块与交纤收发器光口相连。b. 局端和远端配置以太网连接通道，分别配置收发器自适性及全双工状态c. 利用网络测试仪向FE端口发送不同帧长，不同速率的数据流【通过标准】：测试速率为端口线速，测试时间长60秒，测试帧长为64、128、256、512、1024、1280、1518字节，各帧长度应无丢包， 时延小于4mS。【测试结果】：亿兆未来 （实际数据参考图片1-3）Ping项目：帧长64，ping1500个包不丢包，平均时延1ms； 帧长512，ping1500个包不丢包，平均时延1ms； 帧长1518，ping1948个包丢5包，平均时延1ms； 吞吐量项目：100M带
4、宽100%可以通过。（实际数据参考表格1，图片4）九博 （实际数据参考图片5-7）Ping项目：帧长64，ping1500个包不丢包，平均时延1ms； 帧长512，ping1500个包不丢包，平均时延1ms； 帧长1518，ping1531个包丢6包，平均时延1ms； 吞吐量项目：100M带宽100%可以通过。（实际数据参考表格2，图片8）格林威尔（实际数据参考图片9-11）Ping项目：帧长64，ping1500个包不丢包，平均时延1ms； 帧长512，ping1500个包不丢包，平均时延1ms； 帧长1518，ping1948个包丢6包，平均时延1ms； 吞吐量项目：100M带宽100%可
5、以通过。（实际数据参考表格3，图片12）【测试结论】： 通过 不通过2与网内交换机互通性测试【测试项目】：测试与我司在用华为、H3C品牌交换机的互通性【测试目的】：通过测试检验锐捷交换机与我司在用华为、H3C交换机的兼容性能【测试工具】：PC【测试过程】：a. 如图连接网络，PC连接锐捷交换机及H3C/华为交换机FE接口b. 局端和远端配置以太网连接通道，分别配置收发器，交换机自适性及全双工状态c. 交换机内配置IP地址向FE端口发送不同帧长，不同速率的数据流【通过标准】：测试1000个包，测试包大小为1500字节和5000字节大包，测试应无丢包， 时延小于4mS。【测试结果】： 锐捷与华为兼容性测试 （实际数据参考图片18-21）Ping项目： 1500字节,1000个包丢69包，平均时延2ms； 5000字节,1000个包丢262包，平均时延20s； 锐捷与H3C兼容性测试（实际数据参考图片13-17）Ping项目：1500字节,1000个包不丢包，平均时延16ms；5000字节,1000个包不丢包，平均时延15ms；【测试结论】： 通过 不通过【测试人员】 【测试日期】 年 月 日6
