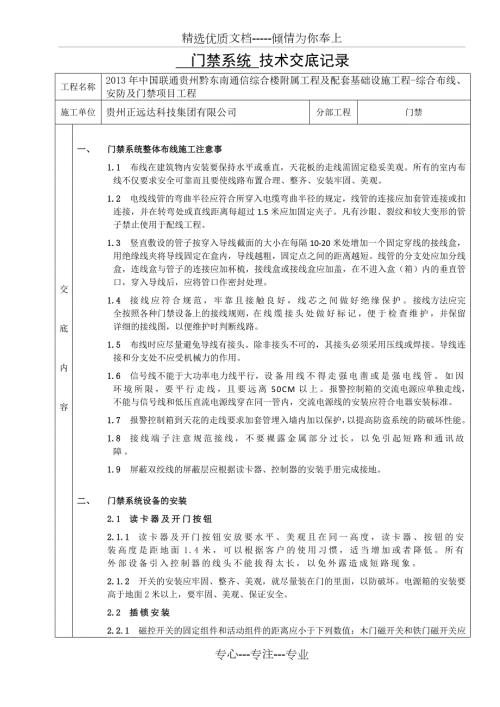

1、精选优质文档-倾情为你奉上 门禁系统 技术交底记录工程名称2013年中国联通贵州黔东南通信综合楼附属工程及配套基础设施工程-综合布线、安防及门禁项目工程施工单位贵州正远达科技集团有限公司分部工程门禁交底内容交底内容一、 门禁系统整体布线施工注意事1.1 布线在建筑物内安装要保持水平或垂直，天花板的走线需固定稳妥美观。所有的室内布线不仅要求安全可靠而且要使线路布置合理、整齐、安装牢固、美观。1.2 电线线管的弯曲半径应符合所穿入电缆弯曲半径的规定，线管的连接应加套管连接或扣连接，并在转弯处或直线距离每超过1.5米应加固定夹子。凡有沙眼、裂纹和较大变形的管子禁止使用于配线工程。1.3 竖直敷设的管
2、子按穿入导线截面的大小在每隔10-20米处增加一个固定穿线的接线盒，用绝缘线夹将导线固定在盒内，导线越粗，固定点之间的距离越短。线管的分支处应加分线盒，连线盒与管子的连接应加杯梳，接线盒或接线盒应加盖，在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处理。1.4 接线应符合规范，牢靠且接触良好，线芯之间做好绝缘保护。接线方法应完全按照各种门禁设备上的接线规则，在线缆接头处做好标记，便于检查维护，并保留详细的接线图，以便维护时判断线路。1.5 布线时应尽量避免导线有接头。除非接头不可的，其接头必须采用压线或焊接。导线连接和分支处不应受机械力的作用。1.6 信号线不能于大功率电力线平行，设
3、备用线不得走强电凿或是强电线管。如因环境所限，要平行走线，且要远离50CM以上。报警控制箱的交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电器安装标准。1.7 报警控制箱到天花的走线要求加套管埋入墙内加以保护，以提高防盗系统的防破坏性能。1.8 接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。1.9 屏蔽双绞线的屏蔽层应根据读卡器、控制器的安装手册完成接地。二、 门禁系统设备的安装2.1 读卡器及开门按钮2.1.1 读卡器及开门按钮安放要水平、美观且在同一高度，读卡器、按钮的安装高度是距地面1.4米，可以根据客户的使用习惯，适当增加或者
4、降低。所有外部设备引入控制器的线头不能拔得太长，以免外露造成短路现象。2.1.2 开关的安装应牢固、整齐、美观，就尽量装在门的里面，以防破坏。电源箱的安装要高于地面2米以上，要牢固、美观、保证安全。2.2 插锁安装2.2.1 磁控开关的固定组件和活动组件的距离应小于下列数值：木门磁开关和铁门磁开关应小于5mm。卷闸门磁开关应小于20mm。2.2.2 玻璃门有包边框的门电插锁安装在门框的最中心，针对没有边框的玻璃门以中心线向内面偏25mm也就是锁的中心线。然后再在玻璃门上安装一个匹配玻璃门附件。2.3 控制箱的安装2.3.1 控制箱的安装应符合技术说明书的要求：控制箱的固定应不少于三个螺丝，保证
5、牢固。位置的选择要隐蔽，为防破坏，控制箱的操作要遥控开关，遥控开关要远离控制箱安装，要有防拆功能，任何时候被拆都应报警并用门磁加以保护。遥控开关如用密码开关，其应具有拨错三次。2.3.2 控制箱的交流电应不经开关引入，如要用开关，则应安装在控制箱里面，交流电源线应单独穿管走线，严禁与其他导线穿在同一管内。2.3.3 电源箱的安装要高于地面2米以上，要牢固、美观、保证安全。2.4 控制器安装。2.4.1 将控制器放于较隐蔽或安全的地方，防止人为的恶意破坏。 控制器安装时做到便于维护且安全。2.4.2 请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁，不要将控制器和其他大电流设备接在
6、同一供电插座上。2.5 探测器的安装2.5.1 探测器的安装应符合技术说明书的要求。2.5.2 探测器的安装应保证24小时有防拆功能，以防止人为的破坏。2.5.3 探测器的安装位置应避免老鼠之类的小动物爬行靠近。2.5.4 探测器应安装在坚固而不易振动的墙面上，要用2-3个螺丝固定。2.5.5 探测器的安装应使其前面探测范围内不应有障碍物。三、 门禁系统的调试现场调试带齐调试设备. 现场调试一定要随身携带几个确保可以接长距离和多负载的转换器、一台常用的电脑笔记本、测试通路断路的万用表、几个120欧姆的终端电阻。3.1 安装门径控制器后注意地址码/IP地址的设置，读卡器、按钮、门磁、电源、通信正
7、确的连接。3.2 连接读卡器、按钮后读卡器无效或反应慢。检查卡是否授权，门禁控制器与服务器通讯是否正常，接线有无错误，线径能否满足要求，读卡器是否坏了。3.3 连接门磁、电锁后不能开锁或不上锁。检查控制器的电磁锁接线位置电压和电磁多电压是否正常，电源线截面积和与电磁锁的 距离是否符合要求，磁力锁所提和牵引版之间安装是否太紧。3.4 连接通讯设备后整个系统不通讯。检查电脑串口有无故障，总线有无开路，通讯设备是会否故障或掉电，控制器的地址是否都一样，是否使用了劣质的信号线。3.5 系统软件安装、数据库建立（传输速率、控制器地址设置正确）。3.6 检测接线是否正确，正确通电。3.7 逐个控制单元调试，部分控制器通讯不正常，检查局部总线有无断路或接线错位，控制器有损坏。3.8 读卡检测、开门按钮检测、门磁检测是否正常，查看各种报表是否正确，完成调试。专业技术负责人： 交底人： 接受人：专心-专注-专业
