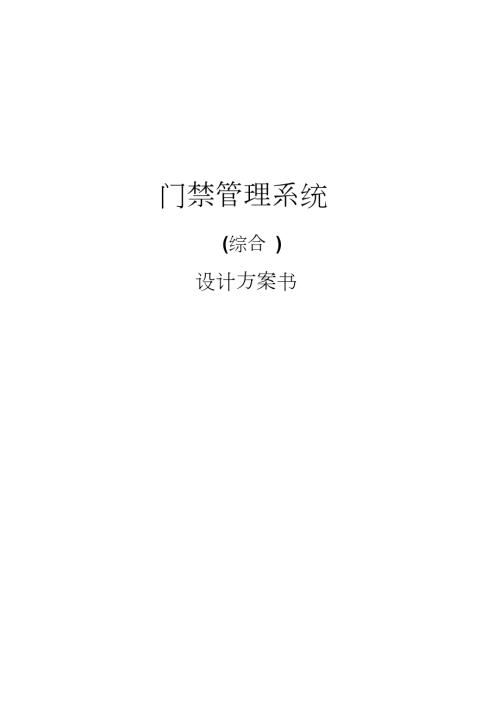

    1、 门禁管理系统(综合 )设计方案书 目录第一章概述. 411非接触式智能卡及多信息载体识别. 412智能门禁系统 . 4第二章系统设计目标及原则 . 521系统设计目标 . 522系统设计原则 . 623系统设计规范 . 7第三章系统解决方案及技术描述 . 731系统概述 . 732系统功能及特点 . 833系统结构 . 1034系统工作流程 . 143.4.1办理门禁卡流程 . 143.4.2持卡人刷卡流程 . 143.4.3管理员操作流程 . 16第四章系统组成部分及配件介绍 . 1741门禁系统的基本组成部分 . 1742门禁系统功能原理示意图 . 1843门禁系统组网布线拓扑示意图 .

    2、 19第五章门禁系统软件及功能介绍 . 2251读卡器及卡片 . 2252门禁控制器 . 2353门禁系统其他配件 . 25第六章门禁系统软件及功能介绍 . 2861系统登录退出功能 . 286.1.1系统登录 . 286.1.2系统退出 . 2962资料管理 . 296.2.1使用单位管理 . 296.2.2部门管理 . 296.2.3人员资料设置 . 306.2.4门禁设备管理 . 3163门禁卡管理 . 326.3.1门禁卡发行 . 326.3.2门禁卡注销 .错误!未定义书签。6.3.3门禁卡挂失与恢复 . 336.3.4门禁卡检测 . 336.3.5校对时间 . 33 64报表查询

    3、 336.4.1员工资料记录查询 . 336.4.2发卡记录查询 . 336.4.3注销记录查询 . 346.4.4挂失记录查询 . 346.4.5门禁出入记录查询 . 3465数据库管理 . 346.5.1数据库备份 . 346.5.2数据库恢复 . 346.5.3数据库配置 . 356.5.4数据库优化 . 356.5.5数据库初始化 . 3566系统工具 . 356.6.1系统用户管理 . 356.6.2强制开门与强制关门 . 366.6.3系统黑名单与白名单 . 366.6.4系统布防与撤防 . 3667帮助 . 376.7.1关于本系统 . 376.7.2系统操作帮助 . 37 第

    4、一章概述随着高科技的蓬勃发展,智能化管理已经走进了人们的社会生活,一座座智能化大厦拔地而起,适应信息的时代需要 ,作为跨世纪使用的建筑和办公环境 ,必须在功能上满足当前和未来发展的需求 ,成为文化和经济发展的基地。感应式 IC卡出入管理控制系统(简称门禁系统),具有对门户出入控制、实时监控、保安防盗报警等多种功能,它主要方便内部员工出入,杜绝外来人员随意进出,既方便了内部管理,又增强了内部的保安 ,从而为用户提供一个高效和具经济效益的工作环境。它在功能上实现了通讯自动化 (CA)、办公自动化 (OA)和管理自动化 (BA),以综合布线系统为基础 ,以计算机网络为桥梁 ,全面实现对通讯系统、办公

    5、自动化系统的综合管理。门禁系统作为一项先进的高科技技术防范和管理手段,在一些经济发达的国家和地区已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等,特别是由于系统本身具有隐蔽性,及时性等特点,在许多领域的应用越来越广泛。11非接触式智能卡及多信息载体识别卡识别载体:通道控制系统的认证识别基本载体是非接触式智能卡,其英文全称是 Contactless Integrated Circuit Card,又称射频卡(感应卡, proximity card),是将具有存储、加密及数据处理能力的一个或多个集成电路芯片和感应线圈封闭于标准PVC卡片中,通过无线电波的数据信号完成对信息的存取

    6、修改读写等并返回读卡器。多信息识别载体:但随着系统规模的扩展与对系统更高级别安全性、便利性的要求,具备人体固有的、特定的、唯一的特点的生物识别(指纹等),作为具有更高可靠性、更方便性的认证识别方式越来越多地与卡片识别混合应用于系统中,由此达到整个系统的高安全性与投资回报率的最佳结合,使管理者与使用者不再局限于某一种信息识别载体,从而极大地实现使用与管理的灵活性和便利性。12智能门禁系统xx智能门禁系统是 xx一卡通系统下的一个应用子系统,是指基于现代电子与信息技术,在建筑物内外的出入口安装智能卡电子自动识别系统,通过持有非接触式卡片 来对人(或物)的进出实施放行、拒绝、记录等操作的智能化管理

    7、系统,其目的是为了有效的控制人员(物品)的出入,并且记录所有出入的详细情况,实现对出入口的安全管理。在 xx门禁管理系统中无论选用哪种非接触式智能卡或生物识别(指纹等) ,都可以实现自动化管理,具体根据资金投资、功能需求及与其它系统的配套情况等来选用。xx智能门禁系统通过计算机对各控制器实施监控、管理。采用 485通信接口,支持 TCP/IP协议。在有多个门禁点控制的系统中可以采用架设专用通信线的方法组成专用系统网络,用 RS232/485信号方式实现与计算机之间的通讯。也可以利用社区内部或现代企业、集团已架设的 Lan局域网线路,把门禁系统融入局域网或接近 Internet之中,无须另外架设

    8、线网,即可在世界的任何一个地点对同一个系统内的不同门禁点实现远程管理、控制。第二章系统设计目标及原则21系统设计目标xx门禁管理系统是建立在先进的计算机技术、通信技术及非接触式卡技术之上,为门禁出入控制提供安全、方便的管理。具体目标为:持有效卡人能很方便地进出门道,无卡或持无效卡的人不能进出门道。门禁卡、身份证、手机等多种方式均可有效进出门道。权限管理,可以设置某个人能过哪几个门,或者某个人能过所有的门。时间段权限管理,可以设置某个人对某个门,星期几可以进门,每天几点到几点可以进门。卡片有失效时间管理,可以设置某个人的卡片有效期。消防报警紧急开门功能,如果控制器接到消防联动扩展报警时,扩展板所

    9、接的控制器所辖的门全部自动打开,便于人员逃生。可通过电脑软件方便地查询某人某时的详细出入记录。 强制关门和强制开门功能,如果某些门某些特定时候需要长时间打开的话,可以通过软件设置其为常开,某些门某些特定时候需要长时间关闭不希望任何人进入的话,可以设置为常闭。支持黑白名单,黑名单上的用户不能打开任何门禁,白名单上的用户可以打开所有门禁。22系统设计原则实用性:门禁系统的功能应符合实际需要 ,不能华而不实。如果片面追求系统的超前性 ,势必造成投资过大 ,离实际需要偏离太远。因此 ,系统的实用性是首先应遵循的第一原则。同时,系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性(便捷性

    10、 ,使具备电脑初级操作水平的管理人员,通过简单的培训就能掌握系统的操作要领,达到能完成值班任务的操作水平。稳定性:由于门禁系统是一项不间断长期工作的系统,并且和我们的正常生活和工作息息相关,所以系统的稳定性显得尤为重要。要求该产品系统要有五年以上市场的成功应用经验,拥有相应的客户群和客户服务体系。安全性:门禁系统中的所有设备及配件在性能安全可靠运转的同时,还应符合中国或国际有关的安全标准 ,并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能,充分保证使用者环境的安全性。可扩展性 :门禁系统的技术不断向前发展 ,用户需求也在发生变化 ,因此门禁系统的设计与实施应考虑到将来可扩展的实际

    11、需要,亦即 :可灵活增减或更新各个子系统 ,满足不同时期的需要 ,保持长时间领先地位 ,成为智能建筑的典范。系统设计时,对需要实现的功能进行了合理配置,并且这种配置是可以改变的,甚至在工程完成后,这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善,并为相应的应用客户进行软件升级。同时,可以扩展为考勤系统、会议签到系统、巡逻管理系统,就餐管理系统等一卡通工程。易维护性:门禁系统在运行过程中的维护应尽量做到简单易行。系统的运转 真正做到开电即可工作 ,插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置,前端设备的

    12、配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时,也考虑到即使因为意想不到的原因而发生问题时,保证数据的方便保存和快速恢复,并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的,不会因为部分设备的维护,而停止所有设备的正常运作。开放性:在保证稳定性实用性和便捷性的前提下,门禁产品应该具备一定的先进性,以保证在今后的数年内不会被淘汰,并且可以满足门禁使用中的要求和需求。23系统设计规范国际综合布线标准ISO/IEC11801民用建筑电气设计规范 JGJ/T 16-92中华人民共和国安全防范行业标准 GA/T74-94中华人民共和国公共安全行业标准 GA/T

    13、70-94监控系统工程技术规范 GB/50198-94第三章系统解决方案及技术描述31系统概述xx智能门禁系统是指基于现代电子与信息技术,在建筑物内外的出入口安装自动识别系统,通过对人(或物)的进出实施放行、拒绝、记录等操作的智能化管理系统。xx门禁管理系统其目的是为了有效的控制人员的出入,并且记录所有出入的详细情况,来实现出入口的方便、安全管理,包含发卡、出入授权、实时监控、出入查询 及打印报表等;控制机可以联网和脱机工作;单门控制机、TCP/IP门禁机、万能超强门禁机、网络多门机可以选择使用;根据使用场合实用型、标准型、增强型、国际型可选择使用;门禁的出入记录可以做为考勤依据;门禁机同时也

    14、可兼做巡更,巡更人员刷卡时会记录刷卡信息但不会开门;根据不同场合可以选择分体机 (主机、读头分开设计,主机采用铁箱 )、一体机 (主机、读头一体化设计采用塑料外壳,有液晶显示 )及对讲内置机 (高集成设计,体积小直接固定安装在小区单元门对讲主机里形成一个整体)。32系统功能及特点xx门禁系统功能如下:(1)基本功能可控制各种不同的电控锁。对不同的人可以设置不同的通行权限。一天可设置六个时间段,可严格控制人员在每个时段的进出与否。可以设定允许通行的时段在节假日及周末是否有效。强行开门,超时未关门等自动报警。多种信息记录:每次开门时间,开门卡、编号,报警原因、位置。开门延时可调。可脱机或联网使用。

    15、多级看门狗电路设计杜绝死机。采用美国原装内置电池芯片,数据、时钟永不丢失。(2)联动功能安防联动:开门动作(包括非法闯入,门锁被破坏)时,启动联动监视系统,发出实时报警信息。灯光等联动:当刷卡有效时,自动打开相应区域灯光等消防联动:当出现火警时,自动打开相应区域通道此功能实现有两种方式:1、消防联动的信号可以按区域分别直接接入该区的门禁控制主机,出现火警,相关门全部自动打开。 2 、消防联动信号输入门禁电脑软件,软件控制所有的门全部打开,此种方式要求软件一直运行。(3)集中管理管理中心统一对人员出入权限设置、更改、取消、恢复。管理中心可远程控制开门。管理中心可以实时监控每个门的状况及人员出入情

    16、况。可以集中查询、打印等。(4)脱机运行门禁主机本身已具备存储、计算的功能,相当于一台小型电脑,管理中心通过软件把此门的权限信息下载到门禁主机,门禁主机能保存这些信息,即可不依赖于管理中心的 PC能自动识别、判断、读写、记录进出人员的资料, PC机可随时发送指令给门禁机,更改人员权限或读取出入记录等。xx门禁管理系统其特点如下:单门、网络多门、对讲内置机能混合组网同时能与门禁机混合使用,统一管理TCP/IP门禁机等所有防雷击设计( 10KV500A反应速度 1-10纳秒)适应市电电压波动 (开关电源设计,输入范围 AC180V 250V)附加功能强大(报警、巡更等)软件设计完善,千锤百炼,满足

    17、各种需求支持 TCP/IP协议、 Internet管理单日 6时段、周日、周六、周六下午、 30个自定义节假日、通道自由组合进出管制;万能超强门禁机则门禁时段、管制人数均为无限。具有关门到位检测,开锁后自动检查关门状况,超过开门延时发出警告信号具备遭遇如火灾、盗窃等非常事件应对处理功能特殊情况紧急按钮开门、电脑远程开门功能定时开门(每天可设置两个时段将门 /锁打开,在此其间无需刷卡进出)联网在线兼备巡更功能,巡更卡刷卡后只留记录但不开门/锁 人员进出记录可作考勤使用具备人员刷卡出入记录、报警事件、系统管理人员登录等情况的查询、报表统计、输出等ID(EM)/IC(Mifare HID Motor

    18、ola TI)/指纹识别模式可选中心软件布防、撤防;现场刷卡、密码或指纹布防、撤防刷卡开门、密码开门、指纹开门、卡加密码、卡加指纹开门等多种开门方式可通过软件随时设置和更改xx门禁管理系统独特之处:智能卡识别和指纹识别能在一个系统中混合使用,同一套软件统一管理,用户可根据不同出入口的安全级别选用不同的识别方式。杜绝死机 (多级看门狗电路设计 )数据、时钟永不丢失(采用美国原装内置电池芯片)分体机硬件设计高度集成,结构更简单,故障更少(后备电源主机一体设计等)分体机铁箱外壳,坚固耐用,抗破坏性强定时设置开关门(每天可设置两个时段将门 /锁打开,在此其间无需刷卡进出)实用型、标准型、增强型、国际型

    19、万能超强型可在一个系统中综合使用发挥最高的性价比。33系统结构单机管理模式此模式是一台电脑管理所有的门,数据库和管理软件安装在管理电脑上,管理电脑通过 RS485转换器或 TCP/IP转换器连接和管理所有门禁机。其系统框如下: 局域网管理模式局域网管理模式是对大型门禁系统或有需要分区域管理的系统,设置一台数据库服务器,管理电脑工作站可以有多台,每台管理电脑都共同访问数据库服务器上的数据,并通过 RS485或 TCP/IP通讯方式连接和管理各自区域的门禁机,其系统结构如下: Internet管理模式此模式适合 Internet/GPRS/CDMA/GSM/专用网等网络连接的远程统一管理,门禁点

    20、本地不设管理电脑,通过 Internet或无线通讯由远程中心管理工作站统一管理,系统结构如下: 34系统工作流程3.4.1办理门禁卡流程1办卡人填写申请材料,向管理部门提交申请。2.管理部门通过申请,将办卡人信息提交给系统管理员,注明办卡人门禁卡权限。3.系统管理员把办卡人信息录入系统,并授权卡片权限。4.管理部门通知办卡人领取门禁卡。5.办卡人缴纳卡片押金领取门禁卡。办理流程图如下所示:办卡人提交申请管理部门审批申请否重新提交申请是否通过申请是信息录入系统,授权门禁卡申请人领取卡片3.4.2持卡人刷卡流程1.持卡人用门禁卡在门禁机读卡区前晃动一下。2.门禁机确认门禁卡有效。3.门禁机发长鸣,

    21、打开门禁。4.持卡人进入控制区域。5.门禁机关闭门禁。流程图如下所示: 持卡人刷卡否短鸣,不开门是否有效卡是长鸣,打开门禁进入控制区域关闭门禁出控制区域否是否单向门禁是按按钮开门刷卡开门关闭门禁 3.4.3管理员操作流程1.登陆系统2.设置系统使用单位、部门、人员信息,添加门禁设备。3.设置门禁卡信息。4.查询和打印各种报表。5.其他配置信息。管理员登陆系统否用户名密码正确是门数据库管资料管报表查系统工禁卡管理询具理理黑名单与白名单使用单位管单位部门管人员资料管门禁设备管门禁出入记系统用户管强制开门关系统布防撤门禁卡发门禁卡注门禁卡挂门禁卡检数据库备数据库恢数据库配数据库优员工资发注销记卡记录料录行销失测份复置化理理理理录理门防 第四章系统组成部分及配件介绍41门禁系统的基本组成部分读卡器:通过射频感应原理,识别感应卡内置加密卡号。感应卡:存储用户的不可复制和解密的 ID号。门禁控制器:存储感应卡权限和刷卡记录,并中央处理所有读卡器上传信号,负责和计算机通讯和其他数据存储器协调,配合管理软件的智能处理中心。电锁:电动执行机构。485/232信号转换器
