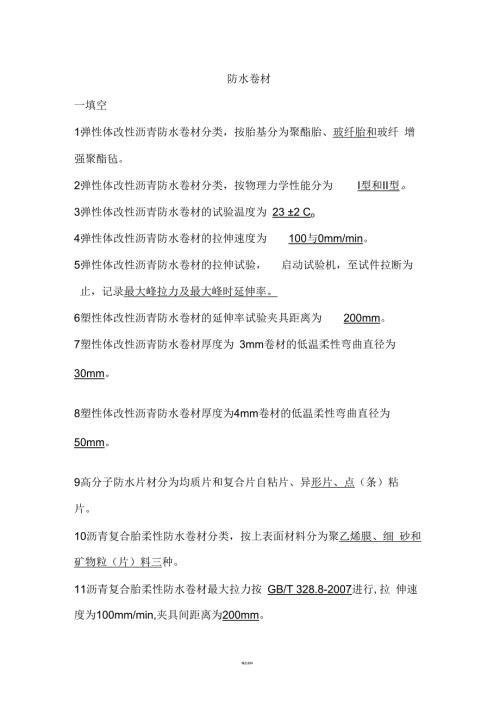

1、防水卷材一填空1弹性体改性沥青防水卷材分类，按胎基分为聚酯胎、玻纤胎和玻纤 增强聚酯毡。2弹性体改性沥青防水卷材分类，按物理力学性能分为I型和II型。3弹性体改性沥青防水卷材的试验温度为 23 2 Co4弹性体改性沥青防水卷材的拉伸速度为100与0mm/min。5弹性体改性沥青防水卷材的拉伸试验，启动试验机，至试件拉断为止，记录最大峰拉力及最大峰时延伸率。6塑性体改性沥青防水卷材的延伸率试验夹具距离为200mm。7塑性体改性沥青防水卷材厚度为 3mm卷材的低温柔性弯曲直径为30mm。8塑性体改性沥青防水卷材厚度为4mm卷材的低温柔性弯曲直径为50mm。9高分子防水片材分为均质片和复合片自粘片、
2、异形片、点（条）粘 片。10沥青复合胎柔性防水卷材分类，按上表面材料分为聚乙烯膜、细 砂和矿物粒（片）料三种。11沥青复合胎柔性防水卷材最大拉力按 GB/T 328.8-2007进行,拉 伸速度为100mm/min,夹具间距离为200mm。12高分子防水片材的不透水性试验采用十定型压板。13高分子防水片材试样移动速度树脂类为（250邙0） mm/min。14氯化聚乙烯防水卷材的标准试验条件温度及其湿度为（23 2） C、（60 土5） %。15弹性体改性沥青防水卷材的试件放置在试验温度下不得少于24h。二选择1弹性体改性沥青防水卷材成卷卷材应卷紧卷齐，断面里出外进不得超过（C）。A 5mm B
3、 15mm C 10mm D 8mm2弹性体改性沥青防水卷材聚酯胎I型中低温柔性为（C）。A -15 C B -18 C C -20 C D -25 C3弹性体改性沥青防水卷材低温柔性的试件数量为（D）个。A 3 B 4C 5 D 104塑性体改性沥青防水卷材聚酯胎I型耐热度试验温度为（D）。A 85 C B 90 cC 100 c D 110 c5塑性体改性沥青防水卷材低温柔度的低温试验装置，范围为（B）oA 0 -20 CB 0 -30 CC 0 -40 CD 0 -50 C6沥青复合胎柔性防水卷材不透水性的技术指标是（B）。A 0.1MPa B 0.2MPa C 0.3MPa D 0.3
4、5MPa7沥青复合胎柔性防水卷材I型低温柔性技术指标是（A）。A -5 C B -10 CC -15 C D -20 C8高分子防水材料片材尺寸的测定，长度、宽度用钢卷尺测量，精确 到(A)A 1mmB 2mmC 3mmD 0.1mm9 高分子防水材料片材低温弯折试验，从试样制备到试验，时间为（ A ） 。A 12h B 24h C 48h D 36h10高分子防水材料片材低温弯折试验，用（B）放大镜观察试样表面, 两个试样均无裂纹为合格。A 6倍 B 8倍 C 10倍 D 12倍三 判断1 弹性体改性沥青防水卷材成卷卷材卷紧，断面里进外出不得超过15mm。（ x）2 弹性体改性沥青防水卷材测
5、量拉力和延伸率的拉伸速度的单位为：N/100mm。（X）3 弹性体改性沥青防水卷材拉伸试件纵、横向应为3个试件。（X）4 弹性体改性沥青防水卷材不透水性检测玻纤胎的 I 型的水压力0.3MPa , 30min 不透水。（X）5塑性体改性沥青防水卷材低温柔性检测的试件为150mm X50mm ,数量为6个。（X）6 高分子防水卷材的撕裂强度试验按GB/T 529 中的月牙形试验执 行。（X）7 塑性体改性沥青防水卷材不透水性、 耐热度每组3 个试件分别达到 标准规定指标时判定该项目合格。2）8 沥青复合胎柔性防水卷材的不透水性， 以二块试样均未发现渗水判定合格。（X）9氯化聚乙烯防水卷材N类的试
6、件端部宽度为25tmm。（，）10 氯化聚乙烯防水卷材N 类拉伸性能采用 GB/T 528-2009 中的 7.1条规定的哑铃I型。（，）四 简答1 标记为 NK I PE 4 10 JC/T 690-2008 的卷材是何种卷材？答：10m2 厚度为4mm 聚乙烯膜 I 型沥青复合胎柔性防水卷材。2 弹性体改性沥青防水卷材低温柔性的测试结果如何判定？答：低温柔性两面分别达到标准规定时判定为该项合格。3 高分子防水材料中 FS2 型片材的拉伸性能试样尺寸及个数是多少？拉伸速度及夹持距离？答：200mm 25mm 纵横向各5个，拉伸速度100、0mm/min ,夹持距离 120mm 。4 高分子防水材料均质片的定义是什么？答： 以高分子合成材料为主要材料， 各部位截面结构一致的防水片材。5 塑性体改性沥青防水卷材适用于哪些工程？答：塑性体改性沥青防水卷材适用于工业与民用建筑的屋面和地下防水工程。精品资料Welcome ToDownload !欢迎您的下载，资料仅供参考！
