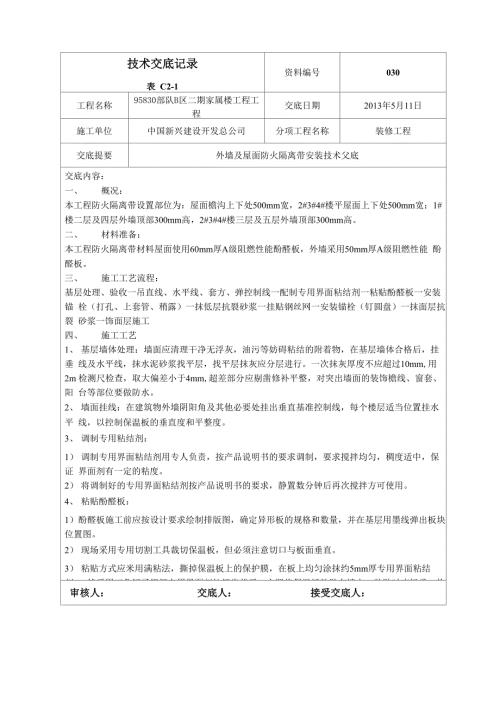

1、技术交底记录表 C2-1资料编号030工程名称95830部队B区二期家属楼工程工 程交底日期2013年5月11日施工单位中国新兴建设开发总公司分项工程名称装修工程交底提要外墙及屋面防火隔离带安装技术父底交底内容：一、概况：本工程防火隔离带设置部位为：屋面檐沟上下处500mm宽，2#3#4#楼平屋面上下处500mm宽；1# 楼二层及四层外墙顶部300mm高，2#3#4#楼三层及五层外墙顶部300mm高。二、材料准备：本工程防火隔离带材料屋面使用60mm厚A级阻燃性能酚醛板，外墙采用50mm厚A级阻燃性能 酚醛板。三、施工工艺流程：基层处理、验收一吊直线、水平线、套方、弹控制线一配制专用界面粘结剂
2、一粘贴酚醛板一安装锚 栓（打孔、上套管、稍露）一抹低层抗裂砂浆一挂贴钢丝网一安装锚栓（钉圆盘）一抹面层抗裂 砂浆一饰面层施工四、施工工艺1、基层墙体处理：墙面应清理干净无浮灰，油污等妨碍粘结的附着物，在基层墙体合格后，挂垂 线及水平线，抹水泥砂浆找平层，找平层抹灰应分层进行。一次抹灰厚度不应超过10mm,用2m 检测尺检查，取大偏差小于4mm,超差部分应剔凿修补平整，对突出墙面的装饰檐线、窗套、阳 台等部位要做防水。2、墙面挂线：在建筑物外墙阴阳角及其他必要处挂出垂直基准控制线，每个楼层适当位置挂水平 线，以控制保温板的垂直度和平整度。3、调制专用粘结剂：1）调制专用界面粘结剂用专人负责，按产
3、品说明书的要求调制，要求搅拌均匀，稠度适中，保证 界面剂有一定的粘度。2）将调制好的专用界面粘结剂按产品说明书的要求，静置数分钟后再次搅拌方可使用。4、粘贴酚醛板：1）酚醛板施工前应按设计要求绘制排版图，确定异形板的规格和数量，并在基层用墨线弹出板块 位置图。2）现场采用专用切割工具裁切保温板，但必须注意切口与板面垂直。3）粘贴方式应米用满粘法，撕掉保温板上的保护膜，在板上均匀涂抹约5mm厚专用界面粘结剂， 然后用三角钉子耙把专用界面剂拉耙齿状后，立即将保温板粘贴在墙上，粘贴时应轻柔、均匀挤压， 并用2m靠尺及橡皮锤进行调整，保证其垂直度、平整度符合要求。每贴完一块板，应及时清除挤。审核人：交
4、底人：接受交底人：技术交底记录表 C2-1资料编号030工程名称95830部队B区二期家属楼工程工 程交底日期2013年5月11日施工单位中国新兴建设开发总公司分项工程名称装修工程交底提要外墙及屋面防火隔离带安装技术父底交底内容：出的粘结剂。板与板之间要挤紧，板缝宽度超出1.5mm时用相应厚度的酚醛板片填塞，挤缝高度 不大于1mm6、安装锚栓：酚醛板粘贴完毕后，应在粘结剂充分凝固后进行锚栓打孔，上套管，在阴阳角、檐 口下、孔洞边等四周的锚栓应加密布置。膨胀栓安装，每平方米墙面不少于8个，按梅花型布置。 抹底层抗裂砂浆粘贴或挂贴钢丝网后，钉圆盘对钢丝网进行锚固。7、抹面层施工1）酚醛板抹面层施工
5、在酚醛板安装完毕检查验收后，进行抗裂砂浆抹面层施工，抹面层抹灰采 用底层和面层两道抹灰发施工。2）按设计要求在需要粘贴和挂贴钢丝网的保温板表面涂抹一道面积约大于钢丝网宽度的底层抗裂 砂浆，砂浆厚度为3mm,将钢丝网铺设在其上，钢丝网的凸面朝内，然后用锚栓锚固，再用抹子 由钢丝网中间向四周用抹刀抹平，使其紧贴底层抗裂砂浆表面。3）钢丝网铺贴完成经检查合格后，在底层抗裂砂浆凝结前抹面层抗裂砂浆。抗裂砂浆抹灰施工间 歇应在伸缩缝、阴阳角、挑台等自然断开处，以方便后续施工的搭接。在连续墙面上无需停顿。面 层砂浆不应完全覆盖已铺好的钢丝网，需与抹面呈台阶形坡茬，留茬间距不小于150m m,以免钢 丝网
6、搭接处平整度超出偏差。五、节点做法1、抗裂砂浆抹面层中应满铺一道钢丝网，采用锚固将其固定在基层墙体上，钢丝网搭接长度不得 小于100mm。2、 防护层抗裂砂浆厚度宜为6mm8mm。3、墙体阴阳角部位应设置两道钢丝网，实施交错翻包搭接（每边的翻边搭接宽度不小于200mm）, 可先满铺一道钢丝网，然后再加设一道钢丝网（每边宽度均不小于200m m）包边加强。4、窗洞口周边米用不小于200mm宽钢丝网进行包边加强，包入洞口内侧100mm宽，并在四角加 贴600mmX200mm钢丝网，铺贴角度为45度。六、质量要求1、酚醛板、镀锌钢丝网的规格和各项技术指标，聚合物砂浆配制的质量必须符合要求。2、与墙应粘贴牢固，无空鼓和脱皮现象。3、聚合物砂浆与酚醛板保温层之间，必须粘接紧密，无空鼓现象。4、锚栓进入结构墙体不小于50m m,钢丝网应横向铺贴，压密粘实，不能有空鼓、皱褶、翘边、 外露等现象。水平垂直方向搭接宽度不小于100mm。审核人：交底人：接受交底人：
