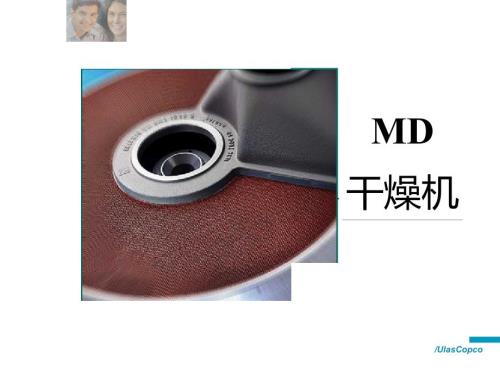

1、MD干燥机/UlasCopcoMD干燥机工作原理MD干燥器主要部件一分子筛由二氧化硅和玻璃纤维材 料组成，它被划分为二个区域，四分之三部分干燥区用来吸 收压缩空气的水分，并输岀干燥空气，四分之一部分再生区 利用没有经过后冷却器的高温压缩气体驱除留在分子筛中的 水分，经过冷却后生成的饱和水分通过疏水器排出。再生空气通过喷嘴周围形成的负压和压缩空气混合再 次被干燥后输出，所以没有任何空气损耗。MD干燥器仅有的能耗是用0.14KW的电机通过蜗杆蜗 轮驱动分子筛缓慢转动，（每小时大约运转657圈）它不断 地吸收压缩空气中水分并再生。MD干燥机管道连接MD干燥机管道连接排出热气再生空气截止阀吸入空气CB
2、疏水器 驱动电机MD干燥机分子筛/Ulas Copco四分之一再生空气区Hot unsaturated air used for rege nerati on每小时旋转6X7圈Hot saturated airCold saturated air来自压缩机出口 去冷却器来自高压转了出口输出i/四分之三干燥空气区MD干燥机结构/UlasCopcoMD干燥机结构/UlasCopcoMD干燥机结构bypass and isolation valves旁通阀hot rgeneration air in 再生空气进 i Icompressed air in 斥缩空气进口water separator 水
3、分离器motordrying rotor 分子筛drive motor 驱动电机safety drain 疏水器compressed air out 斥缩空气出口/UlasCopcoMD干燥机结构/UlasCopcoMD干燥机结构/UlasCopcoMD干燥机结构/UlasCopcoMD干燥机结构hot regeneration air in 热再生空气oil-free condensate draindewpoint indicator 圧力露点指示compressed air in 圧缩空气进口cooling water in / out冷却水进出口regeneration air再生空气
4、冷却器圧缩空气出口motor 驱动电机疏水器bypass and isolation valves旁通阀air out/UlasCopcoMD干燥机流程空压机Z18-250MD干燥器MD50 600再生空气Throttle valveNon return valveAftercoolerEjectorRege neration coolerIn take air医| Cold saturated air 匚 Dry air空气进冷饱和空气干空气Hot unsaturated air . Hot wet air热不饱和空气热湿空气C onden sate冷凝水I Insulation绝热层MD干
5、燥器正常工作参考条件u型压差管+Legend35/m，PDPLimitsT2-Tl130。 dT0DT2T3T4T5T6T7FMD 100-1800 W COMMISSIONING REPORTMD s/nAIQ CustomerHot air out Wtet air inDry nir out Regenerated air in Reoeneratod air out Coolmg water out Cooling water in Wbt air rotor in Ambient temperatureinT1:Max 50 *CT2-T1： Max 15-20 CT3. Mm. 130CT4:Mm. 65 CT4-T1: Mm. 45 C C) T3-T4 Max 55 CT5-T6. Max. 8 C T7:=T1/UlasCopcoMD日常维护保养1 每小时手动排放冷凝水2 注意观察玻璃视镜硅胶颜色应为蓝色3 注意干燥器电机在加载时必须运行4 注意冷凝水每日排放量，冷凝水颜色, 水中是否含有细砂状杂质5 疏水器低位浮球阀排水应畅通6 定期检查U型管水位压差7 再生空气温度应大于130度8 蜗杆涡轮箱内齿轮机油每年更换一次9 风冷式干燥器须定期清洗翅片散热器/UlasCopco
