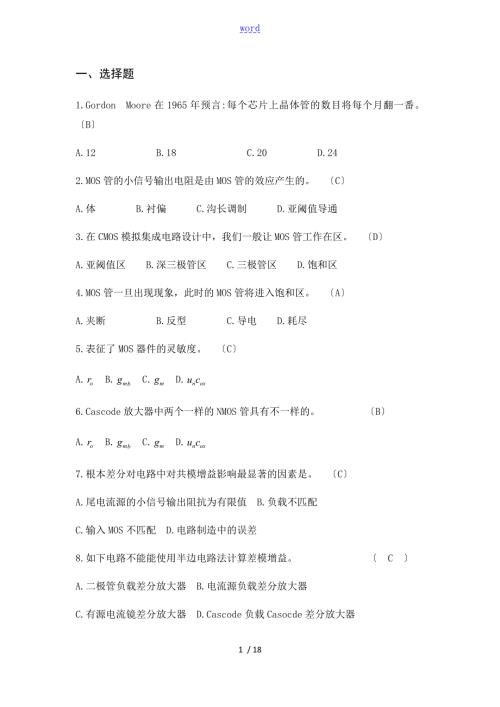

1、word一、选择题1.GordonMoore在1965年预言:每个芯片上晶体管的数目将每个月翻一番。BA.12B.18C.20D.242. MOS管的小信号输出电阻是由MOS管的效应产生的。CA. 体B.衬偏C.沟长调制D.亚阈值导通3. 在CMOS模拟集成电路设计中，我们一般让MOS管工作在区。DA.亚阈值区B.深三极管区C.三极管区D.饱和区4.MOS管一旦出现现象，此时的MOS管将进入饱和区。AA.夹断B.反型C.导电D.耗尽5.表征了MOS器件的灵敏度。CA.B.C.D.6. Cascode放大器中两个一样的NMOS管具有不一样的。 BA.B.C.D.7. 根本差分对电路中对共模增益影
2、响最显著的因素是。CA.尾电流源的小信号输出阻抗为有限值B.负载不匹配C.输入MOS不匹配D.电路制造中的误差8. 如下电路不能能使用半边电路法计算差模增益。 C A. 二极管负载差分放大器B.电流源负载差分放大器C.有源电流镜差分放大器D.Cascode负载Casocde差分放大器9.镜像电流源一般要求一样的。 D A.制造工艺 B.器件宽长比 C.器件宽度W D.器件长度L10. NMOS管的导电沟道中依靠导电。 A. 电子B.空穴C.正电荷D.负电荷11.如下结构中密勒效应最大的是。AA.共源级放大器B.源级跟随器C.共栅级放大器D.共源共栅级放大器12. 在NMOS中，假如会使阈值电。
3、AA.增大B.不变C.减小D.可大可小13.模拟集成电路设计中可使用大信号分析方法的是。CA.增益B.输出电阻C.输出摆幅D.输入电阻14.模拟集成电路设计中可使用小信号分析方法的是。AA.增益B.电压净空C.输出摆幅D.输入偏置15.如下图中，其中电压放大器的增益为-A，假定该放大器为理想放大器。请计算该电路的等效输入电阻为。 第15题A. B. C.D.16.不能直接工作的共源极放大器是共源极放大器。CA.电阻负载B.二极管连接负载C.电流源负载D.二极管和电流源并联负载17.模拟集成电路设计中的最后一步是。BA.电路设计B.版图设计C.规格定义D.电路结构选择18.在当今的集成电路制造工
4、艺中，工艺制造的IC在功耗方面具有最大的优势。BA.MOSB.CMOSC.BipolarD.BiCMOS19.PMOS管的导电沟道中依靠导电。BB. 电子B.空穴C.正电荷D.负电荷20.电阻负载共源级放大器中，如下措施不能提高放大器小信号增益的是。DA.增大器件宽长比B.增大负载电阻C.降低输入信号直流电平D.增大器件的沟道长度L21.如下不是根本差分对电路中尾电流的作用的是。DA.为放大器管提供固定偏置B.为放大管提供电流通路C.减小放大器的共模增益D.提高放大器的增益22.共源共栅放大器结构的一个重要特性就是输出阻抗。DA.低B.一般C.高D.很高23.MOS管的漏源电流受栅源过驱动电压
5、控制，我们定义来表示电压转换电流的能力。AA.跨导B.受控电流源C.跨阻D.小信号增益24.MOS管漏电流的变化量除以栅源电压的变化量是。CA.电导B.电阻C.跨导D.跨阻25.随着微电子工艺水平提高,特征尺寸不断减小,这时电路的工作电压会 DA.不断提高B.不变C.可大可小D.不断降低26.工作在饱和区的MOS管，可以被看作是一个。BA.恒压源B.电压控制电流源C.恒流源D.电流控制电压源27.模拟集成电路设计中的第一步是。CA.电路设计B.版图设计C.规格定义D.电路结构选择28.NMOS管中，如果VB变得更负，如此耗尽层。CA.不变B.变得更窄C.变得更宽D.几乎不变29.模拟集成电路设
6、计中的最后一步是。BA.电路设计B.版图设计C.规格定义D.电路结构选择30.不能直接工作的共源极放大器是 C 共源极放大器。A.电阻负载B.二极管连接负载C.电流源负载D.二极管和电流源并联负载31.采用二极管连接的CMOS，因漏极和栅极电势一样，这时晶体管总是工作在。 32.对于MOS管，当W/L保持不变时，MOS管的跨导随过驱动电压的变化是。 D.开口向下的抛物线33.对于MOS器件,器件如果进入三极管区(线性区), 跨导将。 .34. 采用PMOS二极管连接方式做负载的NMOS共源放大器，下面说法正确的答案是。 A.PMOS和NMOS都存在体效应，电压放大系数与NMOS和PMOS的宽长
7、比有关。BPMOS和NMOS都存在体效应，电压放大系数与NMOS和PMOS的宽长比无关。C.PMOS和NMOS不存在体效应，电压放大系数与NMOS和PMOS的宽长比无关。DPMOS和NMOS不存在体效应，电压放大系数与NMOS和PMOS的宽长比有关。35. 在W/L保持不变的情况下，跨导随过驱动电压和漏电流变化的关系是 A.跨导随过驱动电压增大而增大，跨导随漏电流增大而增大。B.跨导随过驱动电压增大而增大，跨导随漏电流增大而减小。C.跨导随过驱动电压增大而减小，跨导随漏电流增大而增大。D.跨导随过驱动电压增大而减小，跨导随漏电流增大而减小。36.和共源极放大器相比拟, 共源共栅放大器的密勒效应
8、要。 A.小得多 B.37. MOSFETs的阈值电压具有温度特性。 A.零 B.负 C.正 D.可正可负。38.在差分电路中,可采用恒流源替换长尾电阻.这时要求替换长尾的恒流源的输出电阻。 A越高越好 B.越低越好 C.没有要求 D.可高可低39.MOS器件中，保持VDS不变，随着VGS的增加，MOS器件。 A.从饱和区线性区截止区 B.从饱和区截止区线性区C.从截止区饱和区线性区 D. 从截止区线性区饱和区40.对于共源共栅放大电路, 如果考虑器件的衬底偏置效应, 如此电压增益会 41.在当今的集成电路制造工艺中，工艺制造的IC在功耗方面具有最大的优势。 A.MOS B.CMOS C.Bi
9、polar D.BiCMOS42. 保证沟道宽度不变的情况下，采用电流源负载的共源级为了提高电压增益，可以。 A.减小放大管的沟道长度，减小负载管的沟道长度；B. 减小放大管的沟道长度，增加负载管的沟道长度；C. 增加放大管的沟道长度，减小负载管的沟道长度；D. 增加放大管的沟道长度，增加负载管的沟道长度。43. 随着微电子工艺水平提高,特征尺寸不断减小,这时电路的工作电压会。 44. NMOS管中，如果VB电压变得更负，如此耗尽层。 A.不变 B.变得更窄 C.变得更宽 D.几乎不变 45. 在CMOS差分输入级中, 下面的做法哪个对减小输入失调电压有利 A.减小有源负载管的宽长比 B.提高
10、静态工作电流.C.减小差分对管的沟道长度和宽度 D.提高器件的开启(阈值)电压18 / 18二、简答题1. CMOS模拟集成电路中，PMOS管的衬底应该如何连接？为什么？5分解：在CMOS工艺中，由于PMOS管做在N型的“局部衬底也就是N阱里面，因此PMOS管的局部衬底接局部高电位。2. 什么是N阱？5分解：CMOS工艺中，PMOS管与NMOS管必须做在同一衬底上，假如衬底为P型，如此PMOS管要做在一个N型的“局部衬底上，这块与衬底掺杂类型相反的N型“局部衬底叫做N阱。3.解释什么叫沟道长度调制效应？5分解：MOS晶体管存在速度饱和效应。器件工作时，当漏源电压增大时，实际的反型层沟道长度逐渐
11、减小，即沟道长度是漏源电压的函数，这一效应称为“沟道长度调制效应4.何谓MOS管的跨导？写出NMOS管在不同工作区域中的跨导表达式。10分解：漏电流的变化量除以栅源电压的变化量称之为跨导。放大区： 饱和区：截止区：电流为0无跨导5.IC设计常用软件有哪些？10分解：Cadence、Mentor Graphics和Synopsys6.CMOS模拟集成电路中，NMOS管的衬底应该如何连接？为什么？5分解：NMOS衬底接最低电位；目的是为了让衬底PN结反偏，限制载流子只在沟道里流动。7.简单说明模拟集成电路芯片一般的设计流程。5分8.何谓MOS管的跨导？写出PMOS管在不同工作区域中的跨导表达式。1
12、0分解：漏电流的变化量除以栅源电压的变化量称之为跨导。放大区:gm=p 饱和区; 截止区：电流为0无跨导 9.以NMOS为例，忽略高阶效应，写出器件工作的三个状态的条件，并写出三个状态下的I-V特性方程，推导不同工作状态下的跨导表达式。10分 解：其各段工作情况为：当VGS-VTH 0 时，管子导通，此时，假如VDSVGS-VTH 时，管子处于饱和区，漏电流根本保持不变。 线性区：m饱和区：10.简单描述N阱CMOS工艺的主要流程步骤，画出N阱CMOS工艺下的CMOS器件剖面示意图。10分解：主要工艺流程步骤为： 晶圆准备；杂质注入扩散；氧化；光刻；腐蚀；淀积；CMOS器件剖面示意图为：11.
13、分析差分电路中器件不匹配对差分对性能所造成的影响。5分12. 给出如下图电路中的Vout表达式。R1=R2(5分)13. 写出NMOS管构成的根本电流镜在忽略沟道长度调制情况下的输出电流和参考电流的关系式。(5分)解： NMOS管构成的根本电流镜 Iout/Iref=(w/l)2/(w/l)114. 图(a)是什么结构?图(b)忽略了沟道调制效应和体效应。如果体效应不能忽略，请画出Vin和Vout的关系曲线，并出解释。(10分)15. 画出如下图的小信号等效电路，推导Rin的表达式。(10分)16. 什么是体效应？体效应会对电路产生什么影响？5分解：理想情况下是假设晶体管的衬底和源是短接的，实
14、际上两者并不一定电位一样，当VB 变得更负时，VTH增加，这种效应叫做体效应。体效应会改变晶体管的阈值电压。17. 带有源极负反应的共源极放大电路相对于根本共源极电路有什么优点？10分解：由带有源极负反应的共源极放大电路的等效跨导表达式 得，假如RS1/gm，如此Gm1/RS， 所以漏电流是输入电压的线性函数。所以相对于根本共源极电路，带有源极负反应的共源极放大电路具有更好的线性。三、计算题1. MOS管的跨导对于由MOS管构成的电路性能有重大的影响，试分析以下三种情况，跨导随着某一个参数变化，而其他参数保持恒定时的特性，画出相应曲线（1） W/L不变时，gm与(VGS-VTH)的变化曲线；（
